要回答這個問題，先要了解光纖鏈路的損耗測試也就是光纖一級測試的原理，沒有看過上期內容的福粉，也可以點擊鏈接補補課【系列技術課程】第二十四講：什么是光纖一級測試？。在國際標準中光纖一級測試的專業術語叫做OLTS測試，中文即光纖鏈路損耗測試套件，或者叫做LSPM即光源光功率的測試。多模的鏈路損耗測試采用的波長是850nm和1300nm，單模測試的波長采用的主要是1310nm和1550nm，有一些特殊場景還會用到1490nm和1625nm。

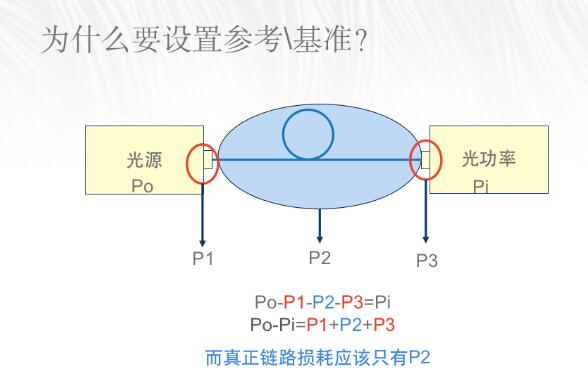

我們為什么要設置參考呢？我們不妨看上圖，假設光源輸出功率是Po，光源和被測鏈路連接處的損耗是P1，被測鏈路本身損耗是P2，被測鏈路和光功率接口連接處的損耗是P3，光功率實際收到的功率值是Pi。則：
Pi=Po-P1-P2-P3，所以Po-Pi=P1+P2+P3，由此我們知道，光源的輸出功率減去光功率收到的功率值，并不等于被測鏈路的損耗，而是在被測鏈路損耗值基礎上還要加上光源光功率接口處的損耗，往往光源端口處的損耗是非常大的，所以如果不把測試結果中扣除光源端口連接處和光功率端口連接處的損耗，無法準確得到被測鏈路損耗值，所以無論用什么光源光功率做鏈路損耗測試，都必須要設置參考，設置參考的過程也就是把非被測鏈路之外的部分的損耗扣除的過程，又叫做歸零。
]]>
光纖端面的類型，是隨著研磨技術的不斷發展而變化的，從最初的平面研磨、球面研磨、到斜球面研磨。研磨技術的不斷精細，使光纖通過耦合器連接時的反射和損耗大幅度降低，從而使光纖在進行長距離高速數據傳輸時發揮其絕對優勢。
研磨技術的更新，其目的就是減少光纖在連接點的反射和損耗，大家都知道，光纖的反射和損耗主要是因為折射率的變化引起的，所以光纖鏈路損耗主要來自于連接點，減少光纖連接之間的空隙，從而降低光纖鏈路的反射和損耗，是光纖技術一直追求的目標。
接下來我們將為大家講解各個端面。
01、PC球面研磨
首先是PC球面研磨，通過這張圖片我們可以清楚的看到，光纖的物理接觸面是球面的，這樣做的好處是相對于平面研磨接觸，減少了光纖接觸的縫隙，也相對減少了在連接點的反射和損耗，因為平面研磨做工再好也會有間隙，反射和損耗值會非常大。
02、UPC超球面研磨
我們再來說一下UPC超球面研磨，它在PC球面研磨的基礎上，使用多個等級拋光光纖端面，將連接頭的接觸面設計為凸起，在連接時物理接觸會更為緊密，更為可靠，反射值進一步降低。
03、APC斜球面研磨
隨著40G/100G應用的使用，對于光纖鏈路的反射要求變得更高，APC斜球面研磨應運而生。從圖中可以看出，它的端面設計為斜8°C角，這樣的設計會使光纖的反射值更小，什么原因呢？
PC/UPC研磨產生的反射會原路返回，對有用的光信號產生干擾，而APC研磨，由于端面是斜8°c角的原因，反射的光直接進入包層，從而消失，不會對鏈路中的光信號產生干擾，非常有效的減少反射值。
大家看看上圖中這個斜八度角，不知道大家有沒有想到什么呢？那我問一個小問題了，APC端面的光纖是否可以和UPC端面的光纖混接呢？
]]>
福祿克網絡公司的 CertiFiber Pro 光纖損耗測試工具包 (OLTS) 模塊用于連接 Versiv 和 Versiv? 2 主端設備和遠端設備以組合成堅固耐用的手持式測試儀，用于驗證、檢修及記錄光纖的布線。測試儀包括以下功能：
? 可以在 850 nm 和 1300 nm (CFP-MM) 下測量雙光纖多模布線的光纖功率損耗和長度，或者在 1310 nm 和 1550 nm (CFP-SM) ?下測量雙光纖單模布線的光纖功率損耗和長度。四波長模塊 ?(CFP-QUAD) 可在 850 nm、1300 nm、1310 nm 及 1550 nm ?模式下測量。? 輸入和輸出端口上的可互換接頭適配器讓您可以按照 ISO 標準對大多數 SFF （小型）接頭進行基準連接和測試連接。
? 可視化故障定位儀可幫助您查找斷路、連接不良及彎曲問題，?并檢驗光纖的連通性和極性。? FiberInspector? 視頻探頭選件可用于檢查光纖端面并將圖像保存在測試報告中。
1、帶觸摸屏的 LCD 顯示屏
2、單模輸出端口，帶有可拆卸式接頭適配器和防塵罩。該端口用于傳輸光纖的損耗和長度測量信號。
輸出端口傳輸 1310 nm 信號時，其下方 LED 指示燈為紅燈，?傳輸 1550 nm 時為綠燈。
3、輸入端口，帶有可拆卸式接頭適配器和防塵罩。該端口用于接收光纖的損耗、長度及功率測量信號。
4、多模輸出端口，帶有可拆卸式接頭適配器和防塵罩。該端口用于傳輸光纖的損耗和長度測量信號。
輸出端口傳輸 850 nm 信號時，其下方 LED 指示燈為紅燈傳輸 1300 nm 時為綠燈。
5、可視化故障定位儀通用光纖接頭（帶防塵罩）。該接頭可使用 ?2.5 mm 金屬環。接頭下方的 LED 指示燈用于顯示定位儀的模式。
6、按鈕，用于手動控制輸出端口（2 和 4）和可視化故障定位儀?(5)。
7、Micro USB 端口： 通過此 USB 端口可將測試儀連接到 PC，?以便將測試結果上傳到 PC 以及在測試儀中安裝軟件更新。
8、A 型 USB 端口：通過此 USB 主機端口可將測試結果存儲在 USB 閃存盤上然后連將 FI-1000 視頻探頭連接到測試儀上。在 Versiv 主測試儀上，此端口允許您連接 Wi-Fi 適配器以訪問 Fluke?Networks 云服務 LinkWare Live。（Versiv 2 測試儀具有內部?Wi-Fi 無線電。）
9、耳機插孔
10、【TEST】開始測試。要開始測試，還可以在顯示屏上輕觸測試。
11、電源鍵。 Versiv 2: 按鈕中的 LED 顯示電池充電過程的狀態。?請參見表第 10 頁的 2。
12、【HOME】 按 home 可轉到主屏幕。
13、交流適配器的接頭。Versiv: 當電池充電時，LED 呈紅色亮起；當電池完全充滿時，則呈綠色。當電池不充電時 LED 呈黃色。請參見 “ 電池充電”
14、RJ45 接頭：可用于連接網絡，以訪問 Fluke Networks 云服務。
15、標有激光安全信息。
]]>
·用于多模光纖，50/125?m，62.5/125 ?m·850 nm 輸出波長幾秒時間內檢測長達 4,921 英尺（1,500 米）的光纖·定位多模光纖中的嚴重彎曲、高損失接合處、斷路和臟連接器
·測量和定位高損耗接頭
·定位光纖末端
·發現由光纖端面污染或連接不良造成的高誤碼率根源
·開始測試之前，檢測活躍的光纖信號
·快速設置。連接光纖并按下“測試”按鈕。無需冗長的設置·快速找到問題。六秒測試時間 — 無需長達數小時的盲目故障診斷
·更改折射率 (IOR) 以提高光纖長度精度
·在昏暗區域也清晰易讀。背光照明顯示屏帶自動關斷功能
·可拆卸 SC 適配器非常容易清潔
·可以選配 LC、ST 和 FT 可更換適配器
·電池壽命長， 可執行 1,500 次測試（典型值）
·結構堅固；經過振動和 1 米跌落試驗 （投標人填寫）
]]>主要應用于對正在運行光纖通信系統中光纖信號的探測，儀表分兩部分組成，音頻發生器發送信號，識別儀識別信號。
2.??技術性能及組成
該儀表應能在不中斷業務的情況下作為纖序查找器，探測光纖中信號的方向和信號功率。具有識別特定的負載信號光纖功能，從而可確保斷開正確的光纖。儀表由光纖識別儀和信號發生器組成。
2.1?技術要求
2.1.1無需更換適配頭即可測量多種類型光纖，利用宏彎技術對線路做無損測試，可以測量信號方向及功率，避免誤操作導致線路中斷。
2.1.2為防止對被測光纖的損耗過大，要求儀表具有電動微動馬達，能夠逐步對被測光纖進行彎曲，調整彎曲角度，損耗在任何波長下不能大于1dB。禁止任何采用1310nm/1550nm波長下的固定彎曲方式，以避免錯誤操作導致通信中斷。
2.1.3成對使用時，可對任何光纖（包含工作光纖）進行對纖工作。
2.1.4?對纖指示功能，在對纖成功時,要求儀表具備明確的聲音、圖像指示，并且兩只儀表（光纖識別儀，信號發生器）須有一致的圖像指示。禁止人工判斷是否對纖成功，避免錯誤操作導致通信中斷。
2.1.5??音頻識別功能，可檢測3種以上光信號中加載的固定音頻信號，用于在特定環境下識別光纖。
2.1.6??低電量指示功能，當電池電量不足時會發出指示，來提醒用戶更換電池，以免使用中斷。
2.1.7為了提高測試精度，儀表需要具有防護蓋，避免外界光干擾。
2.2???主要技術參數:
2.2.1?波長范圍:??800nm～1650nm
2.2.2?光功率測試范圍:?25dBm～－35dBm，數字顯示，
2.2.3?功率重復性：±1?dB
2.2.4?所有波長下損耗：小于1dB（保證值）
1550nm波長損耗:?≤0.5dB
1310nm波長損耗:?≤0.3dB
2.2.5?光纖測試類型：?3mm、1.6mm?、900?m
2.2.6?270Hz、1kHz、2kHz調制信號探測功能。
2.2.7?對纖測試時間：≤6秒
2.2.8?重量:??≤0.35kg
2.2.9?工作環境條件要求
工作溫度:????0?°C～+50?°C
相對濕度:????90%?(30?°C) ]]>
A. 現場測試儀器應在制造商建議的校準周期之內。
B. 光纖損耗測試儀(OLTS)
1. 多模光纖光源
a. 提供雙LED光源，中心波長為850 nm (±30 nm)和1300 nm (±20 nm)。
b. 輸出功率最小為–25 dBm
c. 光源應滿足標準IEC 61280-1-4對50um和62.5um多模光纖的環通量發射要求。
d. 測試參考跳線必須配對時，插入損耗必須≤ 0.15 dB。應在設置參考之后以及每測試300條鏈路之后，對該性能進行檢驗。測試參考跳線的檢驗結果應隨鏈路結果一起保存。
e. 可接受的制造商
2. 單模光纖光源
a. 提供雙激光光源，中心頻率為1310 nm (±20 nm)和1550 nm (±20 nm)。
b. 輸出功率最小為-10 dBm
c. 測試參考跳線必須配對時，插入損耗必須≤ 0.25 dB。應在設置參考之后以及每測試300條鏈路之后，對該性能進行檢驗。測試參考跳線的檢驗結果應隨鏈路結果一起保存。
d. 可接受的制造商
1) Fluke Networks
3. 功率計
a. 擁有850 nm、1300、1310 nm和1550 nm波長測試能力。
b. 功率測量不確定度為±0.25 dB。
c. 儲存參考功率測量。
d. 內部存儲器中保存至少10,000組結果。
e. PC接口(USB、RJ45或云連接)。
f. 可接受的制造商
1) Fluke Networks
4. 可選長度測量
a. 最好使用能夠通過傳播時間技術測量光學長度的OLTS。
C. 光時域反射計(OTDR)
1. 應具備帶背光的明亮、彩色透射式LCD顯示屏。
2. 應擁有可充電鋰電池，支持8小時常規操作。
3. 含電池和模塊在內的重量不超過2.2kg。
4. 內部非易失存儲器用于保存結果。
5. 用于向PC傳輸數據的USB端口，或者將結果傳輸至云端的內部連接。
6. 多模OTDR
a. 波長為850 nm (± 20 nm)和1300 nm (± 20 nm)。
b. 事件死區最大為1.0 m @ 850 nm和1300 nm。
c. 衰減死區最大為2.5 m @ 850 nm以及4.5 m @ 1300 nm。
d. 距離范圍不小于9,000 m。
e. 動態范圍至少為28 dB @ 850 nm和30 dB @ 1300 nm。
7. 單模OTDR
a. 波長為1310 nm (± 20 nm)和1550 nm (± 20 nm)。
b. 事件死區最大為1 m @ 1310 nm和1550 nm。
c. 衰減死區最大為3.6 m @ 1310 nm以及3.7 m @ 1550 nm。
d. 距離范圍不小于130,000 m @ 1550 nm。
e. 動態范圍至少為30 dB @ 1310 nm和1550 nm。
8. 可接受的制造商
a. Fluke Networks
D. 光纖顯微鏡
1. 視場最小為320 x 320 ?m。最小可檢測粒子大小為0.5 ?m。
2. 可接受的制造商
a. Fluke Networks
3. 可選要求
a. 最好有攝像系統。
b. 攝像機探頭端頭最好支持通過適配器進行檢查。
c. 使用能夠保存和報告端面圖像的測試設備。
E. 集成OLTS、OTDR和光纖顯微鏡
1. 可使用集成OLTS、OTDR和光纖顯微鏡的多合一測試設備。
2. 可接受的制造商
a. Fluke Networks
2.2 標識
A. 標簽
1. 應滿足UL 969關于易讀性、防篡改、展示和粘貼的要求。
2. 應采用機械打印方式(例如激光打印機)提前打印。
3. 用作電纜標記時，在乙烯基底層上提供一個白色打印區域以及一個透明的“尾巴”，當電纜纏繞時能夠自粘貼打印區域。如果電纜護套是白色，電纜標簽的打印區域應為白色之外的其他顏色，最好是橙色或黃色——以便容易區分標簽。
4. 使用插入式標簽時，在標簽上提供透明塑料蓋。
5. 在直埋式檢修設施、地下管道、電纜排管上方18”處提供塑料警示帶，寬度為6英寸，采用鮮艷的顏色連續印刷。
6. 可接受的制造商
a. Panduit
b. Silver Fox
c. W.H.Brady
d. d-Tools
e. Brothers
2.3 管理
A. 文檔的管理應包括每條光纖鏈路和通道的測試結果。
B. 完成測試后，應在現場測試儀器的存儲器中記錄每條鏈路的測試結果信息。
C. 現場測試儀器中保存的測試結果記錄應傳輸至基于Windows?的數據庫應用程序，支持對這些測試記錄進行維護、檢查和存檔。也可以將結果記錄上傳到云端，供中間存取。
]]>
1、功能：對光纜鏈路進行診斷故障，定位光纜的故障點；驗證光纜的連通性和極性；發現電纜中的斷點、連接器和接合點；
2、接口：單/多模接口；
3、儀器的顯示功能：帶液晶顯示；
4、電源：2 節AA電池,連續模式大于80小時；狀態指示燈：開/關，連續/閃爍。
5、波長：650納米（可見波長）；
6、激光安全等級：二級；
7、輸出功率：不大于1.3mW；
8、測試范圍及方式：3km多模式、4km單模式。
]]>如果檢測計顯示值未處于良好范圍內
清潔福祿克OptiFiber PRO(OFP-100-Q)光纖測試儀端口和光纖接頭。使用視頻探頭檢查端口和光纖接頭的端面，查看是否有刮痕和其他損壞。如果測試儀上的端面顯示有損壞，請聯系 Fluke Networks 獲取服務信息。
如果檢測計顯示值位于良好范圍之外，從模塊上移除適配器并檢查適配器是否損壞。請確保中心管內的白色塑料環未出現任何損壞。
福祿克OptiFiber PRO(OFP-100-Q)光纖測試儀連接不良會增大接頭死區。死區可能會隱藏靠近 OTDR 連接器的故障。
連接不良也會降低來自 OTDR 的信號強度。較弱的信號會引起曲線上更多的噪音，這可能會導致 OTDR 丟失事件。它還會減小動態范圍。
當測試完成時，質量標尺在 EventMap 屏幕上顯示 OTDR 端口事件的詳細信息。測試儀將質量標尺信息與測試結果保存在一起。
福祿克OptiFiber PRO(OFP-100-Q)光纖測試儀端口連接質量標尺和進度屏幕
]]>1.設備設計制造應符合ISO國際標準；
2.設備所有零、部件和各種儀表的計量單位應全部采用國際單位（SI）標準。設備的主要部件包括機械、電氣及電子裝置都有可靠的安全保護，以防止錯誤操作或意外事故損壞機器；
3.準確、快速測試出光纖衰減值和光纖長度；
4.機器可一次操作完成單芯光纖雙向雙波長認證、長度測試。
*光纖測試儀硬件組成及要求：
1.測試儀主機系統采用發射端和接收端，近端和遠端均配備顯示器，并均可以操作測試；
2.計算機通過USB接口連接測試儀主機；
3.測試主機接口包含SC/ST/FC三種接口；
4.設備附件：適配器、轉換接口、充電器、儀表背帶、使用說明書及說明書電子版（光盤）等。
*光纖測試儀軟件要求：
1.操作簡單，能一次性采用雙向方式測量衰減、長度信息；
2.具有良好的程序錯誤處理模式，方便排除程序錯誤。測試到故障點，則顯示相關的故障信息，若沒有故障則顯示通過界面；
3.可以方便的修改各種設定值，但必須設置修改權限，保存歷史記錄。
主要參數規格：主機及遠端機：
1.*連接器接口類型：SC/ST/FC三種接口現場可更換；
2.公制與英制長度單位轉換功能；
3.尺寸：長寬高小于320*270*100（mm）；4.重量：主機重量小于3.5kg，遠端機重量小于1.9kg。
*光纖認證套件：
1.光纖（多模光纖）波長測量范圍：(850 -1300)nm；
2.光纖衰減測試范圍：( 0 – 25) dB；
3.光纖衰減測試精度： ±0.5dB；
4.光纖衰減測試分辨力： 0.1dB
5.長度測量范圍：（0~1500）m；
6.長度測量精度：實測值的±3%；
7.長度顯示分辨率：0.1m。
]]>(1)設備功能
本設備是為局域網和城域網光纜設計，可以滿足最新光纜認證和測試需求的儀器。它將插入損耗和光纜長度測量、OTDR分析和光纜連接頭端接面潔凈度檢查集成在一臺儀器中，提供更高級的光纜認證和故障診斷。隨機附帶的LinkWare?PC軟件可以管理所有的測試數據，對它們進行文檔備案、生成測試報告。
(2)主要技術參數
| 功能 | 首創智能手機界面的OTDR，中文界面，多點觸摸屏 |
| 全自動測試，以最快速的設定和追蹤時間加速光纖驗證 | |
| 證，業界最短事件和衰減死區 | |
| 支持自動端口質量檢測 | |
| EventMapTM視圖簡化使用方式 | |
| 模塊化設計，便攜，輕巧 | |
| LinkWare報告管理，支持測試結果統計 | |
| 通過項目和用戶的自定義配置提高資源利用率 | |
| 自定義項目文件夾 | |
| 獨特的”DataCe川er?OTDRTM”模式 | |
| 波長: | 850?nm?+/-?10?nm，?1300?nm?+35/-15?nm |
| 1310?nm?+/-?25?nm，?1550?nm?+/-?30?nm | |
| 可測試光纜類型: | 50/125μm |
| 62.?5/125μm | |
| 事件死區: | 850?nm?:?0.5?m(典型) |
| 1300?nm?:?0.7m(典型) | |
| 1310/1550?nm?:?0.6?m(典型) | |
| 衰減死區: | 850?nm?:?2.?5?m(典型) |
| 1300?nm?:?4.?5?m(典型) | |
| 1310?nm?:?3.6?m(典型) | |
| 1550?nm?:?3.?7?m(典型) | |
| 最大長度范圍: | 850?nm?:?9?km，?1300?nm?:?35?km |
| 1310?nm?:?80?km，?1550?nm?:?130?km | |
| 測試速度: | 自動OTDR?5秒 |
| 采樣間隔: | 3?cm至400?cm |
| 參考重量: | 1.28kg |
| 尺寸: | (6.67厘米x?13.?33厘米x27.?94厘米) |
| 電池: | 鋰離子電池 |
| 電池使用時間: | 連續自動OTDR測試8小時 |
]]>
