顧名思義，“一跳線法”就是用一根跳線把兩塊儀表進行連接，連接后進行基準設置。設置基準的步驟如下：首先將一根測試跳線連接到儀表的光源接口，另外一端連接到另外一臺儀表的光功率接口上設置基準，設置完成后，斷開光功率計接口并連接一根輔助跳線。連接完成后，驗證一下輔助跳線的跳線性能，斷開輔助跳線，把被測鏈路接到輔助跳線中進行測試。一跳線設置基準測試方法主要用于被測鏈路中兩端包含法蘭的這種鏈路。

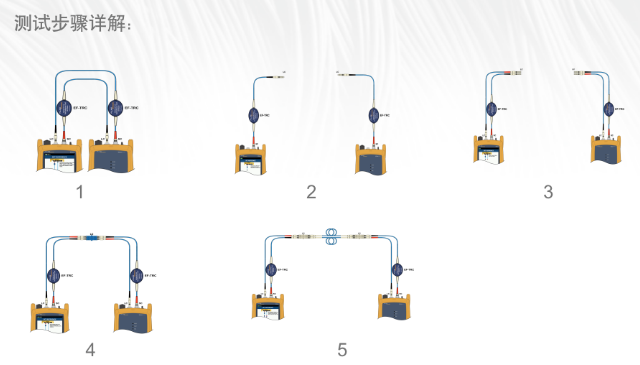

下面我們來看一下具體設置步驟（參考上圖），大家看到“步驟1”就是拿一根跳線把兩塊儀表連接，其中一端連接儀表的光功率計端口，另外一端連接儀表的光源，連接后對儀表進行基準設置。在“步驟2”中，斷開光功率接口。于“步驟3中”，添加一根輔助跳線。于“步驟4中”，使用一個法蘭，將兩根測試跳線連接在一起，進行驗證，驗證通過后把被測鏈路接入到測試跳線中進行測試，大家可以看到在“步驟5”中，這個光纖鏈路兩端是有法蘭接口的，這樣可以更方便地連接到我們的測試跳線中。

方法有二，一種是通過配置光纖轉換器，一種是通過光纖跳線轉換。

方法一：光纖接頭型號有：

方法二：光纖跳線：

50多模：MMC-50-SCLC????????MMC-50-SCST ? ? ? MMC-50-SCFC???????MMC-50-SCSC

62.5多模：MMC-62-SCSLC????????MMC-62-SCST ? ? ? MMC-62-SCFC???????MMC-62-SCSC

9單模：??SMC-9-SCLC??????????SMC-9-SCST???????????SMC-9-SCFC?????????SMC-9-SCSC

參考圖片：
