美國福祿克公司于2021年1月重磅發布兩款紅外熱像儀——TiS55+和TiS75+。

作為福祿克優選系列熱像儀中的拳頭產品，TiS55+和TiS75+在傳承福祿克儀器高品質的同時，也在硬件方面做了許多提升，使其更精準，更智能，更適合中國工程師的使用習慣。

精度升級，重構清晰

精度是工程師們選擇儀器時首先關注的要素，TiS75+/55+在紅外分辨率和熱靈敏度上都做了大幅度提升，使其能夠勝任復雜的測溫任務。

相比原有型號(TiS75和55)，新產品的像素提高了44%*，這將為用戶提供更加清晰和準確的測量結果。同時熱靈敏度由0.08℃ 升級至0.04℃，能夠檢測到更微小的溫度變化。

*384 x 288像素(TiS75+)

*256 x 192像素(TiS55+)

電路板發熱情況

免調焦+手動對焦? 遠近皆宜

對焦是熱圖的最重要部分之一，因為這是用戶在軟件中無法更改的3個要素之一。無論是經驗豐富的專家還是第一次使用熱像儀，福祿克都能提供準確對焦。這也是福祿克設計手動對焦+免調焦模式的初衷。

對于快速掃描或不熟悉熱成像的新手，只需將對焦環轉動到定焦位置，即可在距離目標1m或更遠的位置拍攝圖像，且每次都確保對焦準確。

對于經驗豐富的工程師，可根據被測對象的距離使用手動對焦模式調節圖像，從而獲得高品質的清晰熱圖，或實現近距離清晰觀測小目標，如電路板元器件發熱，LED芯片等。

智匯數據，以簡馭繁

面對紛繁復雜的檢查工作，有時用戶很難記住當時看到的情況及其位置，并且每天需要花費大量時間進行熱圖的辨認、整理及歸檔。而TiS55+和TiS75+集成的智能功能，意味著用戶可以徹底丟掉記事本，將需要的所有信息都附加到保存的熱圖上，節省寶貴時間用來分析熱圖，診斷問題。

●?語音注釋 ——利用藍牙耳機（選配），每幅圖像可記錄長達60秒的語音，實時準確識別現場看到的一切

●?IR-PhotoNotes照片注釋——拍攝設備編號及其他現場照片，作為在計算機上查看熱圖時的參考

●?Asset Tagging設備智能識別技術 ——掃描設備上的二維碼，然后開始拍攝熱圖，熱圖將自動保存并以二維碼掃描信息命名。所有數據可在云端共享和分析。

智能管理第一步：掃描設備上的二維碼

智能管理第二步：拍攝熱圖

智能管理第三步：可直接在移動設備分析溫度變化趨勢

同時，新升級的3.5英寸觸摸屏，更適合現代工程師的使用習慣，輕點即可完成設置，一劃即可切換紅外/可見光——

數據流功能，即測即分析

數據流功能是指在測試時可以通過數據線將溫度數據實時傳輸數據到電腦上，可以幫助用戶即時在PC端完成更復雜的分析測試工作。

27Hz幀頻型號

TiS75+和55+特有27Hz幀頻型號，適合觀察快速移動或溫度快速變化的目標，記錄高速瞬間，告別拖影。

火車剎車時輪轂溫度檢測

第1題:為什么我的熱像儀會測溫不準？

答

當測溫不準時， 可首先檢查是否是不正確的操作引起：
1）是否對焦準確 : 紅外可見光融合模式中的畫中畫，為準確調焦提供了方便的判斷依據。

準確調焦，紅外與可見光部分完全吻合，如左圖示意。
未準確調焦， 紅外與可見光部分有錯位現象， 如右圖示意。

2）相關熱像儀參數設置有問題，如發射率、背景溫度補償及透射率（詳見第2題）

第2題:什么是發射率？不同材料的發射率有什么特點？它對我的檢測有什么影響？

答

發射率 ε 代表物體向外發射紅外輻射的能力。每種物體的發射率都是一個小于 1 的常數。
非金屬和金屬材料的發射率有很大差異：
大多數非金屬材料（如塑料、 油漆、 皮革、 紙張等）發射率較高， 相同材質、 不同顏色的目標的發射率非常接近， 誤差通常不超過測量精度范圍；部分表面光亮的非金屬材料發射率較低（如瓷磚、 玻璃等）。
金屬材料的發射率一般都小于 0.5， 并受到下列因素的影響：
1）材料：不同材料發射率不同， 如銅的發射率一般比鋁高。
2） 表面光潔度：通常表面粗糙的材料發射率比光潔表面高。
3） 表面顏色：以黑色為代表的深色系表面發射率比淺色系高。
實際檢測中， 設置合適的發射率， 可以使熱像儀將采集的被測物體紅外輻射換算成準確的表面溫度， 減少或避免誤差。

Fluke PTi120口袋熱像儀和TiS20+/60+系列

發射率可調節

點擊圖片查看詳情

第3題:在調整發射率時有哪些事項需要注意？

答

在福祿克紅外熱像儀內， 可以通過選擇儀器菜單中的“發射率表”列示的各種材料默認發射率，或者選擇“手動設置發射率” 。手動調整發射率時需注意：
1） 盡可能選擇被測物體上的一個高發射率表面（非金屬、 粗糙、 低反光）作為參考點。

2） 發射率低于0.5時， 最好不要直接進行測量。具體測量方法見。
3）在必須拍攝低發射率表面時， 建議在視場中放置一個高發射率參考物， 或對照接觸式測量的結果來對比調整發射率。

第4題:有沒有測量金屬， 反光等低發射率物體的簡單辦法？

答

我們推薦您以下幾種方法， 用于準確檢測低發射率被測物體的表面溫度。

絕緣膠帶法

將一塊絕緣膠帶（建議使用 3M 電氣絕緣膠帶，牌號1712， 黑色；發射率：0.93）緊密貼于被測物體表面 （無氣泡或褶皺），并保持足夠時間使被測目標表面與膠帶溫度相同。通過調整紅外熱像儀發射率， 使被測材料表面的溫度與貼有絕緣膠帶表面溫度相同或接近， 此時的發射率即為被測材料物體正確的發射率。

適用場合：此種方法適用于被測目標相對比較大， 溫度較低（小于 80℃）， 要求測試后不改變原目標表面狀況的場合， 例如各種散熱模塊， 光潔芯片（較大）表面， 金屬表面等。

噴漆法

將漆（丙烯酸樹脂， 建議使用保賜利自動噴漆， 黑色；發射率：0.97）均勻噴涂薄層覆蓋住被測目標表面，保持足夠時間使被測目標表面與涂層溫度相同。然后通過調整紅外熱像儀發射率， 直到沒有噴漆的表面溫度與噴漆表面溫度相同或接近， 此時的發射率即為目標物體正確的發射率。

適用場合：此種方法適用于溫度較高的被測目標或尺寸較小的被測目標， 可以接受被測物體表面狀況被改變的場合， 例如設備維護場合下的管道、 閥門等靜設備；制造業中， 較小的芯片表面、 管腳、 不規則的散熱片、 電容器頂端、 LED 芯片（表面鍍銀）。但噴涂后的目標可能無法擦拭干凈。

涂抹法

用水性白板筆（建議使用晨光水性白板筆， 牌號 MG- 2160， 黑色， 發射率：0.95）均勻的涂抹在被測物體表面， 保持足夠時間使被測目標表面與涂抹面達到溫度相同。然后通過調整紅外熱像儀發射率， 直到沒有涂抹的表面溫度與涂抹表面溫度相同或接近， 此時的發射率即為目標物體正確的發射率。

適用場合：此方法適用于不允許改變物體表面狀態（涂抹后可擦去）， 同時形狀不適合進行膠帶粘貼的目標，涂抹法可針對較小的目標進行， 但目標表面溫度不宜超過 100℃。注意白板筆不能是油性筆， 如果誤用油
性筆， 涂面干后很難擦去。

接觸溫度計法

用接觸式溫度計， 如熱電偶、 熱電阻等直接測量物體表面溫度， 然后通過調整紅外熱像儀發射率， 直到熱像儀所測得的表面溫度與接觸式接觸式溫度計測得的表面溫度相同或接近， 此時的發射率即為目標物體正確的發射率。

適用場合：需注意現場是否允許進行表面接觸測溫（特別是帶電、 運動等現場）。

后期修改發射率

您還可將熱圖在 SmartView 軟件上使用多點 / 區域發射率修正功能進行修改， 從而獲得準確溫度數據。

性能要求

2.1.1?儀器體積小、重量輕，攜帶方便。

2.1.2?測試速度快、精度高、重復性好、抗干擾能力強。

2.1.3??具有自檢功能。

2.1.4?能顯示所需全部測量結果。

2.1.5?產品使用年限不低于8年。

2.2　主要技術參數

2.2.1?測量精度：±2℃或讀數的2%。

2.2.2?測溫方式：自動/點溫最高溫度跟蹤、溫度范圍設定。

2.2.3?探測器類型：非制冷焦平面微量熱型探測器。

2.2.3?空間分辨率：≤0.68 mrad。

2.2.4工作波段：7.5～14μm。

2.2.5?測溫范圍：-40℃～＋650℃。

2.2.6?紅外像素：640×480像素，通過UltraMaxTM（超級放大）功能，可提供1280×960像素的紅外圖像。

2.2.7 熱靈敏度：≤0.03℃@30℃。

2.2.8?幀頻：≥30Hz。

首先曬出的是一個貼心周到的服務，福祿克為我們提供了各式各樣的充電插頭，這樣你就不用擔心在某些地方找不到充電的地方了，這也體現了福祿克作為一個萬用表廠商的專業之處。

現在該看看這款萬用表的真容了

我把它和福祿克17B+進行了對比，個頭大了很多，主要是要顯示熱成像，所以屏幕大了。而在功能方面，279FC包括：交流/直流電壓、電阻、連通性、電容、二極管測試、最小/最大值和頻率。

下面我們對其基本功能中的各項進行測試，首先我們來測量一下交流電壓，看看是怎樣的一種結果。

首先對市電進行測量

測量結果我們不做評價了，因為實驗室沒有儀表可以與之進行對比

再來看看萬用表對穩壓電源進行的測量

用萬用變對穩壓電源輸出的12V電壓進行測量，可以看到279所表現出來的精度很高，基本和輸出值一致。雖然對穩壓源測量的結果和輸出值一致，但是我們還是使用一種更加精確的測量設備對其進行測量，已比較萬用表的精度。

這里使用到的參考設備是安捷倫的34401A，它可以提供61/2數字分辨率、每秒鐘1000個讀數和15ppm的基本直流精度。34401A是滿足你當前和今后需要的性能優良、適用面廣的數字多用表，使用兩種儀表對板上3.3V、1.8V和1.03V電壓進行測量。

3.3V

1.8V

1.03V

兩種儀表的測量值基本一致，說明它對電阻值得測量準確度很高。

下面對電容進行測量，用它對一個標稱值為10nf 5%精度的電容進行測量

這里我將它和17B+的測量值進行一個對比，17B+測量的值為10.31nf，我不知道這里誰測量的值更準確一些。

從測量結果來看，279FC的表現相當出色，就萬用表基本的功能來說，它已經做到了近乎極致。在下次的評測中，我將對它的擴展功能：無線連接和熱成像技術進行試驗，敬請期待！

產品購買聯系：0755-83999818，現在是特價銷售！

1. 總則 2

2. 設備使用技術條件要求 2

3. 設備實現的主要功能要求 3

4. 設備的技術參數指標要求 3

5. 設備的供貨范圍要求 5

6. 設備應提供的合格證書、檢定證書（檢定機構的等級）要求 5

7. 設備的交貨進度要求 5

8. 設備的售后服務要求 5

9. 驗收與檢定標準 6

紅外熱成像儀設備技術規范書

1.?總則

1.1?本規范書適用于中國大唐集團科學技術研究院有限公司水電科學研究院紅外熱成像儀設備訂貨基本要求。賣方可提供高質量的設備和附件來滿足規范書中設計及工藝的標準要求。賣方必須具有紅外熱成像儀設備的銷售和應用業績。

1.2?本設備技術規范書提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文，賣方應保證提供符合本規范書和工業標準的優質產品。

1.3?賣方應以書面形式對本規范書的條款逐條做出詳細應答，確認對本規范書要求的滿足和差異，對偏差部分應列出偏差表作詳細描述。

1.4?本設備技術規范書所使用的標準如與賣方所執行的標準有偏差時，按高標準執行。

1.5?本設備技術規范書經買賣雙方確認后作為訂貨合同的技術附件，與合同正文具有同等的法律效力。

1.6?投標單位遞交投標文件時必須同時遞交紅外熱成像儀制造廠家出具的項目授權書原件。

1.7?本設備技術規范書未盡事宜，由買賣雙方協商確定。

2.?設備使用技術條件要求

2.1?環境溫度： -15℃～45℃

2.2?相對濕度: ??≤90%RH?不結露

2.3?抗 震 性： 良好。

2.4?滿 足：《輸變電設備狀態檢修試驗規程》和《DLT 664-2008 帶電設備紅外診斷應用規范》的規定和技術要求。

2.5?設備使用年限：》10年。

3.?設備實現的主要功能要求

3.1?探測器分辨率不低于464×348像素，測量點不少于161472個，可以對目標被測物進行清晰成像和準確測溫。

3.2?具有多波段動態成像細節增強功能，可以在紅外圖像上顯示目標被測物的細節圖像。

3.3?具有紅外分辨率超級放大功能，紅外分辨率可以達到928×696像素，測量點可以提高到645888個。

3.4?具有Vision Processing^TM技術，確保生成的熱圖像具有業界領先的清晰度。

3.5?不低于180°旋轉式聚光裝置可以對高處和低處目標進行成像，能有效減輕全天侯檢測的負擔。

3.6?熱像儀自帶液晶顯示屏不小于4英寸，分辨率不低于640×480像素，防劃傷電容式觸摸屏，亮度高，顯示清晰，靈敏度高。

3.7?配置自動校準功能的AutoCal^TM光學鏡頭，可以和其他系列熱像儀共用長焦和廣角鏡頭。

3.8?具有激光引導自動調焦功能，確保每次都可以獲得清晰的紅外圖像好精確的溫度數據。

3.9?具有激光測距功能，同時可以在屏幕上顯示測量面積。

3.10?熱像儀內部可以自定義工作文件夾，方便對現場拍攝的紅外圖像進行分類整理。

3.11?熱像儀整機質保不少于2年，核心紅外探測器質保期不少于10年，保證設備長期可靠穩定工作。

3.12?配置分析軟件，具有紅外熱圖譜分析整理功能，可以自動生成工作報告，報告模板可以自定義設置。

4.?設備的技術參數指標要求

5.?設備的供貨范圍要求

6.?設備應提供的合格證書、檢定證書（檢定機構的等級）要求

產品出廠合格證書和檢驗報告，投標商必須提供設備制造廠家提供的項目授權書。

7.?設備的交貨進度要求

紅外熱成像儀設備的生產周期及交付應不超過商務合同簽定后60個工作日。

8.?設備的售后服務要求

8.1 ?保修質保期：整機?2 年，紅外探測器10年，質保期內，免費更換或維修儀器，終生維護。

8.2 ?免費到現場培訓。

9.?驗收與檢定標準

9.1 驗收

紅外熱成像儀設備交付用戶后，投標方派人至用戶試驗現場使用紅外熱成像儀獨立完成水電廠主要設備的溫度檢測。

9.2 檢定標準

《輸變電設備狀態檢修試驗規程》和《DLT 664-2008 帶電設備紅外診斷應用規范》的規定和技術要求。

Fluke Connect Assets是基于云的軟件和測試工具無線系統，為維護經理提供所有關鍵設備的綜合視圖——包括基線、歷史數據和當前測試工具測量數據、當前狀態和過去的檢查數據——使得維護經理能夠利用最少的投資方便地創建和維持預防性維護或視情維護系統。

該系統具有優秀的無線傳輸功能，支持超過40款Fluke Connect無線測試工具連接至Fluke Connect軟件，無需再手動記錄測量值，維護經理能夠對設備數據歷史信息的準確性更有信心。
Fluke Connect使維護經理能夠：

• 避免數據輸入錯誤：直接保存測量工具中的測量數據，并將其與派工單、報告或資產記錄進行關聯。
• 最大程度地延長正常運行時間，利用值得信任的數據和曲線信息，信心十足地做出維護決策。
• 獲取基線、歷史數據及當前測量數據。
• 利用無線數據傳輸功能，無需再使用寫字板、筆記本以及繁瑣的電子表格。

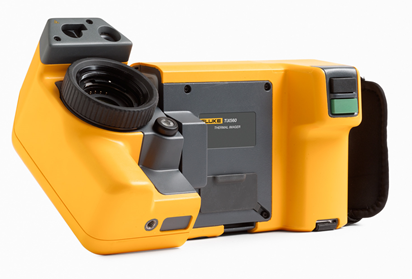

TiX560紅外熱像儀是Fluke Connect系統的一部分，擁有240度可旋轉鏡頭和業內最大的5.7英寸觸摸屏，使工程師能夠在物體上方、下方和周圍輕松進行觀察，以及預覽和捕獲圖像。熱像儀非常適合用于預測性維護、研發、石油和天然氣，以及靈活性和高分辨率至關重要的公共事業領域。
TiX560包括MultiSharp?多點對焦功能，該技術可快速捕獲多幅圖像并將其組合，生成對焦準確的圖像。對焦系統的優勢使得用戶能夠同時自動捕獲多幅對焦準確的圖像，滿足專業人士及維護負責人對圖像清晰度的要求，提供頂級品質的結果、避免代價高昂的返工。

發射率是指物體表面輻射出的能量與相同溫度的黑體輻射能量的比率。(黑體是一種理想化的輻射體，可輻射出所有的能量,其表面的發射率為 1.00)

各種物質的發射率是由物體的本身材質所決定，相同的溫度下，物質不同，向外輻射的能量也會不同。如右圖，電工絕緣膠帶貼在不銹鋼杯的表面,同時使用接觸式熱電偶測量溫度,可以看到絕緣膠帶處溫度與接觸式測溫一致，而不銹鋼杯表面與膠帶的發射率不同,故溫度顯示有較大差別。

1. 熱像儀快速移動；

2. 剛開機。

自校原因：熱像儀會根據環境溫度變化，自動調整以抵消該變化對探測器準確性的影響，該過程一般持續2~3 秒，屏幕出現停滯并顯示“正在校準”。

部分型號熱像儀會對這四種對焦方式進行組合，如激光自動對焦+ 手動對焦、自動對焦+ 手動對焦、免調焦+ 手動調焦等，建議根據現場的實際情況進行選擇。

• 采用 Fluke IR-Fusion? 專利技術，通過 AutoBlend ?模式，可更快地進行檢測并傳達問題
• 通過無線圖像傳輸，更快地直接傳輸至您的 PC、Apple? iPhone? 或 iPad?
• Fluke Connect? 應用程序 – 發現。保存。共享。所有數據，現場即得
• 單手操作、易于使用的用戶界面
• 堅固耐用的 640×480 高分辨率電容式觸摸屏，可進行快速菜單導航
• 使用 IR-PhotoNotes? 注釋系統，捕獲額外的數字圖像，以顯示位置或更多現場詳細信息
• 更多高級顯示輸出選項，可通過向 PC 或高分辨率監控器進行視頻流式傳輸（USB 和 HDMI）而獲取詳細信息
• 通過錄音和注釋，可在圖像文件中保存額外的詳細信息
• 可選的可更換鏡頭在其他應用中具有更大的靈活性
• 可充電，并可現場更換的智能電池，具有能夠顯示電量水平的 LED 顯示屏，可提供優異的現場靈活性
• 500 萬像素工業性能數碼相機，可提供高清晰度的圖像質量
• 內置 SmartView? 和 SmartView 移動應用分析及報告軟件

福祿克Fluke Ti400紅外熱像儀技術參數：

*通過固件更新即將推出。可用時通過 SmartView 軟件通知用戶。

福祿克Fluke Ti400紅外熱像儀選型指南
