有線和 Wi-Fi 性能測試可使用以下公式確定必須打開哪些 TCP/UDP 端口。
注： 默認端口為3842）：
WiFi 環回/反射器：
指定端口上的 UDP/TCP
指定端口上的 UDP/TCP+1
WiFi 對等：
TCP/UDP 指定端口
有線：
TCP/UDP 指定端口
/UDP 指定端口+1
打開 自動數據包捕獲

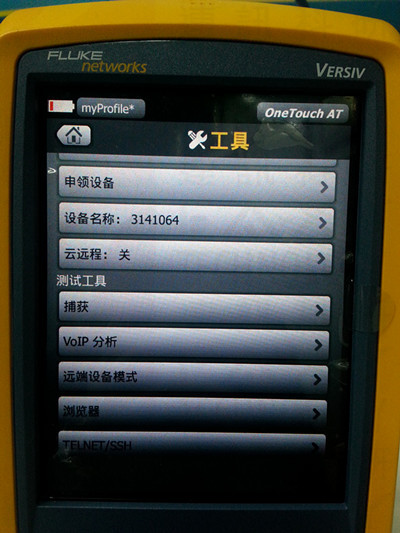

1、觸摸 【工具Tools】在主屏幕上。
2、觸摸 【捕獲】按鈕。

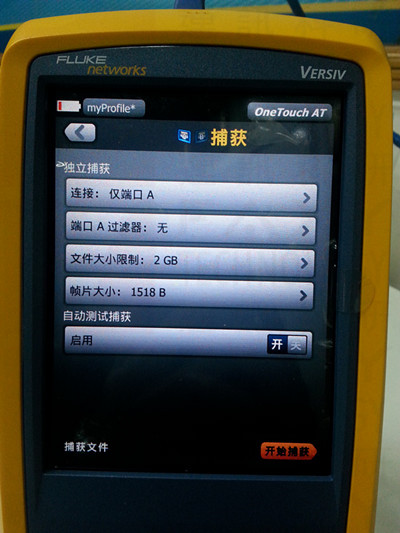

3、在捕獲按鈕上把圖標移動【打開】狀態。
保存自動測試捕獲的數據包
1、運行自動測試通過【TEST】按鈕。
2、等待自動測試結束。

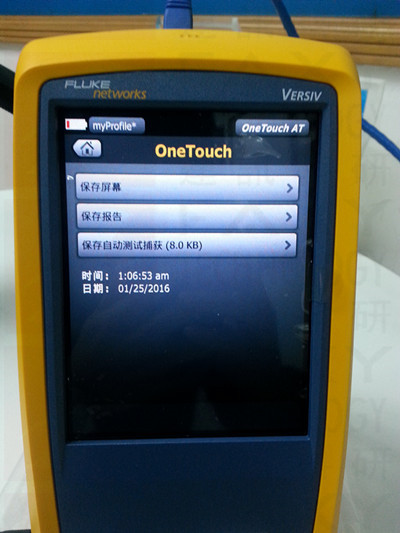

3、點擊自動測試保存捕獲的數據包。
注意：只有當捕獲功能打開并且自動測試完成的時候，才能保存捕獲的數據包。默認捕獲的數據包格式是 .pcap
]]>
]]>
銅纜測試配置和能力，將以太網電纜連接至網絡端口A。電纜的另一端可以：
連接至 Fluke WireView WireMapper這提供最強大的電纜測試。OneTouch 分析儀：
? 確定長度
? 查找短路和開路
? 查找串繞（阻抗不匹配、交叉線對短路和繞線錯誤（導線繞到錯誤的線對））
? 識別交叉電纜
未端接（未連接至任何物體）OneTouch AT ：
? 確定長度
? 查找短路
? 查找開路，如果它們離遠端超過 2 m
? 查找串繞
連接至 OneTouch 分析儀的網絡端口 B OneTouch 分析儀：
? 查找短路和開路
? 查找串繞
? 識別交叉電纜
嘗試以 1 Gbps 鏈接。如果它無法以 1 Gbps 鏈接，它會嘗試以 100 Mbps 鏈接，然后嘗試以 10 Mbps 鏈接。結果報告在?CABLE Results （電纜結果）屏幕上。? 識別正常或負配對極性（例如插針 1 和 2 連接至插針 2 和 1。）結果運行 AutoTest （自動測試），然后輕觸主頁屏幕上的電纜圖標以查看測試結果。
]]>
| 接口 | 用于銅、光纖和?Wi-Fi?測試的集成?Ethernet?測試儀。 具備2?個?10/100/1000?Mbps?RJ-45?Ethernet?測試端口，2?個?100/1000?Mbps?SFP?光纖收發器端口和?1?個內置?802.11?a/b/g/n?天線。可同時測試有線以太網和無線?Wi-Fi網絡，并利用并行測試結果進行性能對比。 |
| 基本功能 | **基礎架構到應用程序的測試 要求儀表可通過測定并分析主要網絡組件的性能來確定問題的根源：網絡布線、以太網?(PoE)?供電、與最近交換機的連接、與最近接入點的連接，以及關鍵網絡服務和基于服務器應用程序的性能 |
| **自動化的一鍵式故障診斷
要求設備可以根據配置,自動完成從物理層開始，經過有線和無線基礎架構，直到網絡服務和應用程序，所以正在測試的網絡元件旁邊會出現清晰的通過/失敗指示器。各網絡元件?—?電纜、交換機、接入點、服務、應用程序、Wi-Fi?通訊頻帶，均以圖形的形式表現。最高級的通過/失敗指示器提供一目了然的整體狀態。點擊圖標可獲取性能詳細信息。 |
|
| **可自行配置的用于標準化測試的配置文件 通過設備界面,便可創建針對網絡、服務和應用程序的測試配置文件或測試腳本。創建只有幾個測試的簡單配置文件，或者包含幾十個測試的高級配置文件。可以建立配置文件，以包容不同類型的用戶、設備、地點或技術。配置文件一旦創建，即可保存，以便日后快速輕松重新使用。創建標準化配置文件庫，以提高網絡支持人員的故障診斷專業技巧，并建立更快、更有效進行故障診斷的最佳規范 |
|
| **Wi-Fi?基礎架構分析（選配項） 完整的WLAN測試.確保無線局域網配置正確，并按設計運行找到最近的接入點:?驗證通道、安全類型、傳輸速率和信號、以及噪聲級。確定DHCP?和?DNS?服務器的性能問題，并記錄每一步響應時延.同時橫向?qū)Ρ葻o線和有線結果。查找網關和連接到?WLAN?的設備。 |
|
| 從客戶角度查看網絡性能設備可以模擬客戶端設備，并評估網絡性能。診斷這些問題，或者證明問題并非由網絡造成 | |
| **Veri-Fi：Wi-Fi?操作性能測試（選配項） 要求設備有線和無線連接之間發送測試流量，通過?3?網絡基礎架構，對層?1進行全面的檢驗。測定吞吐量、丟失、延遲、以及在上行和下行方向速率高達?100Mbps?的抖動（2000支持） |
|
| 在線和單端數據包捕獲 在需要使用數據包層級的視圖解決網絡或應用程序問題時捕獲流量。通過過濾流量捕獲最重要部分。將捕獲文件導出到您偏好的協議分析儀中，進行解碼和分析。 使用內置的在線匯聚型銅纜和光纖分路器訪問在客戶端與網絡之間運行的流量。避免配置交換機鏡像端口或安裝單獨的分路器的復雜性、所需的時間和成本。 |
|
| 遠程管理 通過分享數據包捕獲、截屏和AutoTest報告，更有效地與同事、顧問、集成商和供應商進行協作。遠程控制用戶界面，通過?OneTouch?AT?管理端口和?web?瀏覽器，可遠程管理文件。可將網絡攝像頭連接到?OneTouch?AT?上，實時查看測試環境。 |
|
| **銅纜和光纜測試 通過測定雙絞線電纜布線圖和長度，了解電纜性能。使用電纜識別器和音頻技術查找并確定電纜。測定通過光纖線纜接收的光功率。通過利用視頻探頭查看連接器端面，檢查光纖連接的清潔度 |
|
| **PoE測試 通過負載測試來檢查是否成功提供PoE。測定PoE卸載和欠載。模擬?802.3at?(PoE+)?1?-?4?級帶電設備，并測定高達?25.5?瓦的功率 |
|
| 有線和?Wi-Fi?連接測試（選配項） 通過測試客戶與最近交換機之間的連接、確定最近的交換機、插槽和端口，并監測主要交換機端口統計數據來了解客戶端如何與有線基礎設施連接。通過測試客戶端和最近接入點之間的鏈接，識別?AP?名稱、信道和安全性，觀察授權和相關進程并監管關鍵?AP?和網絡統計，從而了解客戶端如何連接到?Wi-Fi?基礎架構。(2000支持） |
|
| **分析有線?LAN?基礎架構 確保有線局域網配置正確，并按設計運行。找到最近的交換機、端口和?VLAN。監測交換機端口進出流量。確定?DHCP?和?DNS?服務器的性能問題。找到網關，并監測丟棄率和錯誤率。發現連接至局域網的設備 |
|
| **測量網絡服務性能 通過測量可用性和響應，了解網絡服務或基于服務器的應用程序是否為產生所報告問題的根源。選擇適合您的服務或應用程序的性能測試：ping?(ICMP)、連接?(TCP)、網絡?(HTTP)、文件?(FTP)、多播?(IGMP)、視頻?(RTSP)?或電子郵件?(SMTP)。點擊主頁上的圖標，獲取應用程序性能的詳細分解說明，包括?DNS?查尋時間、服務器響應時間、以及數據速率。測定值同時顯示，以輕松進行有線?/Wi-Fi?和?IPv4/IPv6?性能對比。以下為幾個示例：ping（拼接）您的?WLAN?控制器，連接至?VoIP?呼叫管理器上的端口?2000，下載具有?Web?界面的應用程序頁面，從服務器上傳或下載文件，訂閱多播組，訪問點播流媒體視頻服務器中的視頻內容，或者向您的手機發送文本消息電子郵件。 網絡傳輸性能測試 支持基于RFC2544的性能測試，并且能夠通過一次測量，同時得到吞吐量，時延，丟包，抖動等多種參數。 |
|
| **測試本地和基于云的服務 了解網絡服務的性能和在本地?cái)?shù)據中心、企業內聯網服務器上或通過公共網絡訪問的服務器上托管的基于服務器的應用程序的性能。通過將測試圖標放置在?OneTouch?AT?主頁的相應層內，按照地點組織測試。測定不同層的服務水平，找出問題 |
|
| **診斷?IPv6?網絡故障 服務測試支持?IPv6，因此您可以輕松比較和對比您的?IPv4?和?IPv6?有線和無線網絡的性能 |
|
| 保存測試結果 將AutoTest性能數據保存在?PDF?報告中，與同事或外部當事方分享，作為故障憑據記錄、進行基準測試的歷史性能記錄、以及新的基礎設施部署結束后的認證報告。 |
|
| 專門針對現場測試 包括?web?瀏覽器、Telnet/SSH?客戶端、線纜音頻發生器、光纖接頭檢查照相機和?webcam?支持。持久耐用的平臺為長年在惡劣環境中運行提供可靠保障。 |
|
| 常規 | |
| 顯示屏 | 5.7?英寸（14.5?厘米）LCD，帶有投射式電容觸摸屏，480?x?640?像素 |
| 交流適配器 | 輸入：100-240?Vac,?50-60?Hz,?1.0?A 輸出：+15?Vdc,?2.0?A |
| 電池類型 | 鋰離子電池組，7.2?V |
| 電池壽命 | 依據使用類型的不同，大約?3-4?小時 測試儀關閉時電量從?10%?充到?90%?需要?4?小時 |
| 內存 | 內置：系統和用戶文件間共享?2?GB SD?卡：為實現最佳性能選擇的?4?GB?容量、品牌和型號 USB?2.0?A?型端口：適用于?USB?大容量存儲設備 |
| 網絡端口 | |
| 網絡分析端口 | 兩種?RJ-45?10/100/1000BASE-T?以太網 2?個小型可插拔?(SFP)?100BASE-FX/1000BASE-X?Ethernet |
| 管理端口 | 一種?RJ-45?10/100BASE-T?以太網 |
| 所支持的網絡標準 | IEEE?10BASE-T、IEEE?100BASE-T、IEEE?1000BASE-T、IEEE?100BASE-FX、IEEE?1000BASE-X |
| RFC?和標準?MIB?使用了 | 1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。 |
| Wi-Fi?適配器 | |
| 數據傳輸速率 | 802.11a：6/9/12/24/36/48/54?Mbps 802.11b：1/2/5.5/11?Mbps 802.11g：6/9/12/24/36/48/54?Mbps 802.11n?(20?MHz)：MCS0-23，達216?Mbps 802.11n?(40?MHz)：MCS0-23，達?450?Mbps |
| 工作頻率 | 2.412?~?2.484?GHz（工業、科學、醫學頻段） 5.170?~?5.825?GHz |
| 安全性 | 64/128?位?WEP?密鑰、WPA、WPA2、802.1X |
| 傳送輸出功率（±2?dBm容差，最大功率隨信道和具體國家法規而變化） | 802.11a：12?dBm?±?2?dBm?@?54?Mbps 802.11b：17?dBm?±?2?dBm?@?11?Mbps 802.11g：16?dBm?±?2?dBm?@?54?Mbps 802.11gn?HT20：16?dBm?±?2?dBm?@?MCS0 802.11gn?HT20：15?dBm?±?2?dBm?@?MCS7 802.11gn?HT40：15?dBm?±?2?dBm?@?MCS0 802.11gn?HT40：14?dBm?±?2?dBm?@?MCS7 802.11an?HT20：15?dBm?±?2?dBm?@?MCS0 802.11an?HT20：12?dBm?±?2?dBm?@?MCS7 802.11an?HT40：14?dBm?±?2?dBm?@?MCS0 802.11an?HT40：11?dBm?±?2?dBm?@?MCS7 |
| 接收靈敏度（±2?dBm容差） | 802.11a：-81?dBm?±?2?dBm?@?54?Mbps 802.11b：-92?dBm?±?2?dBm?@?11?Mbps 802.11g：-82?dBm?±?2?dBm?@?54?Mbps 802.11gn?HT20：-79?dBm?±?2?dBm?@?MCS7 802.11gn?HT40：-76?dBm?±?2?dBm?@?MCS7 802.11an?HT20：-78?dBm?±?2?dBm?@?MCS7 802.11an?HT40：-74?dBm?±?2?dBm?@?MCS7 |
| 功耗（典型） | 發送：80?mA 接收：350?mA |
| Wi-Fi?天線 | |
| 內置?Wi-Fi?天線 | 三個內置?2.4?GHz、1.1?dBi峰值、5?GHz、3.2?dBi峰值天線支持?3×3?MIMO?技術 |
| 外置定向天線 | 天線，頻率范圍?2.4?-?2.5?和?4.9?-?5.9?GHz。 2.4?GHz?頻帶的最小增益為?5.0?dBi峰值，以及?5?GHz?頻帶的?7.0?dBi峰值。 |
| 外置天線連接器（外置天線端口只接收，不發送） | 反向?SMA |
| 環境和監管 | |
| 工作溫度 | 32°F?至?122°F（0°C?至?50°C） |
| 電池充電溫度 | 32°F?至?104°F（0°C?至?40°C） |
| 貯存溫度 | -40°F?至?160°F（-40°C?至?71°C） -4°F?至?122°F（-20°C?至?50°C）（充電時間超過?1?周） |
| 工作相對濕度（%?RH?無冷凝） | 5?%?至?45?%?32°F?至?122°F（0°C?至?50°C）： 5?%?至?75?%?32°F?至?104°F（0°C?至?40°C）： 5?%?至?95?%?32°F?至?86°F（0°C?至?30°C）： |
| 沖擊和振動 | 符合?3?類設備的?MIL-PRF-28800F?要求 |
| 安全 | CAN/CSA-C22.2?No.?61010-1-04,?IEC?61010-1:2001 |
| 操作高度 | 13,123?英尺（4,000?米）、10,500?英尺（3,200?米）帶交流適配器 |
| 存儲高度 | 39,370英尺?(12,000?m) |
| 污染等級 | 2 |
| EMC | EN?61326-1:2006 |
| 電纜 | |
| 電纜類型 | 100?Ω?非屏蔽雙絞線?(UTP)?LAN?線纜。 100?Ω?非屏蔽或屏蔽雙絞線?(SeTP)?LAN?線纜。 TIA?類別3、4、5、5e?和?6：ISO?等級?C、D、E?和?F。 |
| 線纜長度測量 | 可測量的線纜長度從?3?英尺（1?米）到?656?英尺（200米）。 精度：±?6?英尺（±?2?米）或?5%，以較大值為準。 長度測量以?CAT?5e?線纜的額定傳播速度?(NVP)?為基礎。 |
| 設置 | |
| 有線 | 速度、雙工、PoE、802.1X、IPv4?地址、IPv6?地址、MAC?地址（端口?A?可由用戶更改）、VLAN |
| Wi-Fi | 頻段（2.4?和/或?5?GHz）、授權默認、掃描或連接、SSID、安全性、IPv4?地址、IPv6?地址、MAC?地址（Wi-Fi?適配器可由用戶更改） |
| SNMP | v1、v2、v3 |
| 管理端口 | IPv4?地址 |
| 語言（用戶界面） | 中文（簡體）、英語、法語、德語、日語、葡萄牙語、俄語、西班牙語 |
| 網絡測試 | |
| 基礎架構 | OneTouch?儀器、線纜、PoE、Wi-Fi?分析、最近的交換機、Wi-Fi?連接、網關、DHCP?服務器、DNS?服務器、發現 |
| 服務 | Ping?(ICMP)、連接?(TCP)、Veri-Fi?、web?(HTTP)、文件?(FTP)、多播?(IGMP)、視頻?(RTSP)、電子郵件?(SMTP) |
| 測試工具 | |
| 捕獲 | 連接（端口?A、A?和?B、在線） 過濾器（MAC、VLAN、IP?地址、端口、IPv6） 文件大小（1?MB?到?2?GB） 幀片大小（64?B?到?1518?B） 在線速度/雙工（10/100/1000?Mbps，半/全） |
| 瀏覽器 | 全/移動，代理開/關 |
| Telnet/SSH | 用戶名/密碼（用于?SSH） |
| 音頻發生器 | IntelliTone?，模擬?400?Hz，模擬?1?kHz |
| Flash?交換機端口 | 1s、2s、3s |
| FiberInspector?/Webcam | 實時、暫停、擴展（用于光纖）、保存 |
| 文件工具 | |
| 配置文件 | 保存、刪除、重命名、導出、導入、加載 |
| AP?授權 | 保存、刪除、重命名、導出、導入、加載 |
| 報告 | 保存、刪除、重命名、導出、導入、查看 |
| 屏幕 | 保存、刪除、重命名、導出、導入、查看 |
| 認證和合規 | |
| ConformiteEuropeene.符合歐盟和歐洲自由貿易協會?(EFTA)?的要求。 | |
| 通過加拿大標準協會的認證 | |
]]>
| 功能 | 1T-1000 | 1T-1500 | 1T-2000 | 1T-3000 | 1T10G-1000 | |
|
網絡接口
|
10/100/1000 RJ45 接口 x 2 | ● | ● | ● | ● | |
| 100/1000/10G RJ45 接口 | ● | |||||
| 100/1000 光纖 SFP 接口 x 2 | ● | ● | ● | ● | ||
| 1000/10G 光纖 SFP+ 接口 | ● | |||||
| 802.11 a/b/g/n 2.4/5GHz Wi-Fi 無線信號 | ● | ● | ||||
| 100/100 RJ45 管理端口 | ● | ● | ● | ● | ● | |
| Wi-Fi 管理端口適配器支持1 | ● | ● | ● | ● | ● | |
|
電纜測試
|
到故障點的長度和距離 | ● | ● | ● | ● | ● |
| 接線圖（環回或適配器） | ● | ● | ● | ● | ||
| WireView 辦公室 ID 支持 | ● | ● | ● | ● | ||
| 音頻發生器（模擬和 IntelliTone）2 | ● | ● | ● | ● | ||
| FiberInspector 支持3 | ● | ● | ● | ● | ● | |
| Flash 交換機端口 | ● | ● | ● | ● | ● | |
|
基本測試
|
地址、傳輸和接收統計 | ● | ● | ● | ● | ● |
| 鏈路速度/雙工 | ● | ● | ● | ● | ● | |
| TruePowe PoE 加載 (25.5W) | ● | ● | ● | ● | ||
| 最近的交換機（端口和統計） | ● | ● | ● | ● | ● | |
| 連接的接入點（結果和日志） | ● | ● | ||||
| DHCP，DNS，網關 | ● | ● | ● | ● | ● | |
|
用戶測試
|
Ping (ICMP) | ● | ● | ● | ● | ● |
| 連接 (TCP) | ● | ● | ● | ● | ● | |
| Web (HTTP) | ● | ● | ● | |||
| 文件 (FTP) | ● | ● | ● | |||
| 多播 (IGMP) | ● | ● | ● | |||
| 視頻 (RTSP) | ● | ● | ● | |||
| 電子郵件 (SMTP) | ● | ● | ● | |||
| 1G 有線性能測試 (RFC2544)4 | ● | ● | ● | |||
| 10G 有線性能測試 (Y.1564)4 | ● | |||||
| Wi-Fi 性能4 | ● | |||||
|
分析
|
有線分析（主機，接入，服務器） | ● | ● | ● | ● | |
| 有線工具（端口掃描、路徑分析、多端口統計信息、端口上設備） | ● | ● | ● | ● | ||
| Wi-Fi 分析（網絡、接入點、客戶端、信道） | ● | ● | ||||
| Wi-Fi 工具（連接、名稱、授權、連接、定位） | ● | ● | ||||
|
捕獲
|
單端口 | ● | ● | ● | ||
| 雙端口 | ● | ● | ||||
| 在線 | ● | ● | ||||
| VoIP | ● | ● | ||||
| 自動測試 | ● | ● | ● | |||
| Wi-Fi | ● | |||||
|
云工具
|
趨勢 | ● | ● | ● | ● | ● |
| 認證裝置 | ● | ● | ● | ● | ● | |
| 裝置名稱 | ● | ● | ● | ● | ● | |
| 云遠程 | ● | ● | ● | ● | ● | |
|
測試工具
|
安裝向?qū)?/td> | ● | ● | ● | ● | ● |
| VoIP 分析 | ● | ● | ● | ● | ||
| 性能對等點 | ● | ● | ● | ● | ● | |
| 瀏覽器 | ● | ● | ● | ● | ● | |
| Telnet/SSH | ● | ● | ● | ● | ● | |
|
配件
|
交流適配器和連接線，?RJ45 跳接線
便攜帶，入門指南 帶用戶手冊的 CD，便攜包 |
● | ● | ● | ● | ● |
| WireView ID #1，RJ45 耦合器 | ● | ● | ● | ● | ||
| WireView IDs #2-6，U 盤，USB 讀卡器 | ● | ● | ||||
| SD 卡 | ● | ● | ● | |||
| Wi-Fi 外置天線和裝配夾 | ● | ● | ||||
| 兩個 1G SX SFP 光纖收發器 | ● | ● | ||||
| 1G SX SFP 和 10G SFP+ 光纖收發器 | ● |
1不包含 Wi-Fi 適配器
2不包含兼容音頻探測器。
3不包含 FiberInspector USB 視頻顯微鏡
4性能測試是端到端，且需要另一個遠程測試儀（未包含）。
]]>
IGMP（Internet Group Management Protocol）作為因特網組管理協議，是TCP/IP 協議族中負責IP 組播成員管理的協議，它用來在IP 主機和與其直接相鄰的組播路由器之間建立、維護組播組成員關系。IP 主機通過發送IGMP 報文宣布加入某組播組；本地組播路由器通過周期性的發送IGMP 報文輪詢本地網絡上的主機，確定本地組播組成員信息。到目前為止，IGMP 有三個版本：IGMPv1 版本（由RFC1112 定義）、IGMPv2 版本（由RFC2236 定義）和IGMPv3（由RFC3376 定義）版本。所有IGMP 版本都支持ASM（Any-Source Multicast）模型。IGMPv3 可以直接應用于SSM（Source-Specific Multicast）模型，而IGMPv1 和IGMPv2 則需要SSM-Mapping 技術的支持。今天講解福祿克FLuke?1T-1000,1T-2000,1T-1500-2PK,1T-3000對于IGMP的測試。
IGMP常常一個到多個應用：
· ?視頻流
· ?游戲
· ?圖片
目的：
Multicast (IGMP) （多播 (IGMP)）測試用于驗證訂閱 IGMP 多播組的能力，并驗證多播數據向 OneTouch AT 分析儀1T-1000,1T-2000,1T-1500-2PK,1T-3000的傳輸情況。多播適用于在線流化數據，比如安全攝像機、工業傳感器以及電報紙條等提供的數據。該測試可以驗證多播組和端口的可用性以及沿路由多播支持性，比如交換機中的 IGMP 監聽等。
配置：
IGMP ?Group （IGMP 組）是指多播組的 IP 地址。
Name （名稱） 按鈕可以讓您為該測試分配一個自定義名稱
Transfer Size （傳輸大小）和 Time Limit （時間限制）- 所選 Transfer?Size （傳輸大小）完成流化時，或是達到時間限制時，測試結束。
? 如果 Transfer Size （傳輸大小）在達到時間限制之前未完成流化，則測試失敗。
? 如果 Transfer Size （傳輸大小）設為 Unlimited （不受限制），則測試將會一直運行到達到時間限制為止。
? 如果 Time Limit （時間限制） 設為 None （無），則測試將會一直運行到 Transfer Size （傳輸大小）完成流化為止。
? 如果您選擇了無時間限制和不受限制的傳輸大小，則測試操作不會自動結束。
Port （端口） 是指接收多播的 UDP 端口。
Version （版本） – 如果所接收的 IGMP 流量不是指定版本，則測試失敗。注意，IGMPv3 中可能指定了多播源，從而降低了未授權方提供多播數據的風險。
工作原理：
OneTouch 分析儀可以合并所指定的多播組，并監聽流量。如果指定了一個源地址，則只會從該 IP 地址監聽流量。該測試將在每個配置的網絡連接上
。
通過和失敗結果
Data Start （數據開始）是指 OneTouch 分析儀發送 IGMP 合并消息之后接收到第一個數據字節所需的時間。
Total Time （總時間）是指測試從開始到結束所需時間。Data Bytes （數據字節）是指所傳輸?shù)臄?shù)據字節的總數。
Rate （速率）是指根據已發送的幀與所接收的字節數測得的比特率。如果指定了一個源地址，則 Ping 測試將與 IGMP V3 測試同時進行。如果 IGMP V3 測試在 ICMP 回顯應答包到達之前結束，將會為 Ping?測試結果顯示破折號。Ping 結果不會影響測試的通過/失敗狀態。
Return Code （返回碼）用于指定結束測試狀態或出現的錯誤狀況。
在Onetouch AT（1T-1000,1T-2000,1T-1500-2PK,1T-3000）屏幕的左下角，有一個圖標指示測試狀態：
進度轉子表明測試正在進行中。
綠色勾號表明測試通過。
紅色 x 號表明測試失敗。
觸按TEST AGAIN （再次測試）按鈕 ?，重新進行測試。
]]>
| 網絡測試儀 | 內存：內部2?GB，由系統和用戶文件共享
SD?卡：4?GB，特定品牌和型號，以獲得最佳性能 USB?2.0?類型?A?端口：用于?USB?大容量存儲設備 網絡分析端口： 兩個?RJ-45?10/100/1000BASE-T?以太網 兩個?SFP?100BASE-FX/1000BASE-X?以太網 管理端口一個?RJ-45?10/100BASE-T?以太網 Wi-Fi?適配器數據速率： 802.11a：12-6-9/24/36/48/54?Mbps 802.11b：05-1-2.5/11?Mbps 802.11g：12-6-9/24/36/48/54?Mbps 802.11n?(20?MHz)：MCS0-23，最高?216?Mbps 802.11n?(40?MHz)：MCS0-23，最高?450?Mbps Wi-Fi?適配器工作頻率 2.412?~?2.484?GHz（工業、科學和醫學用頻段） 5.170?~?5.825?GHz Wi-Fi?安全性64/128?位?WEP?密鑰，WPA,?WPA2,?802.1X 電池使用壽命：根據適用類型，可使用約?3-4?小時，關機充電?4?小時即可將電量從?10%?充到?90%。 配置包含：模塊和測履外框、便攜帶、交流電潞配器和電源線、 接線圖潞配器?#1?-?#6、RJ45?耦合器、RJ45?跳線、附帶篆配夾的外置定向天線、SD?卡、USB?SD?讀卡器、USB?閃存驅動器、兩個 1000BASE-SX?SFP?光纖屢發器、反射器。 |
| 1T-3000 | OneTouch AT Network Assistant，附帶銅/光纖 LAN、Wi-Fi、在線和捕獲選件，包括模塊和測試架、測試架便攜帶、交流適配器和電源線、接線圖適配器 #1 – #6、RJ45 耦合器、RJ45 轉接線、帶有安裝夾的外部定向天線、SD 卡、USB SD 讀卡器、USB 閃存驅動器、2 個 1000BASE-SX SFP 光纖收發器、附件袋、便攜箱、入門手冊以及帶有用戶手冊資料的CD?參考圖片 |
]]>
GB/T 21671-2008章節?GB 50339-2013章節
7.1 系統測試章節
7.2 基本應用測試章節
System tests 7.1 Brief description
系統連接性 7.1.1 Ping 設備10 次
以太網傳輸速率7.1.2 不同節點之間的端對端的吞吐量測試, 1518B 的幀線速情況下1%的丟包率
網絡吞吐量 7.1.3 不同節點之間的端對端的吞吐量測試，全線速情況下掃幀 (64, 128, 256, 512, 1024, 1280, 1580) ，要求丟包率 ≤ 1% loss (較差情況)
傳輸時延 7.1.4 不同節點之間的端對端的時延測試,全線速情況下掃幀 (64, 128, 256, 512, 1024, 1280, 1580) 要求時延≤ 1 ms丟包 7.1.5 不同節點之間的端對端的吞丟包測試，70% 線速情況下掃幀(64, 128, 256, 512, 1024, 1280, 1580) ，丟包 ≤ 0.1%
以太網鏈路健康 7.1.6 本地流量監控: 利用率要求帶寬 70%, 廣播包≤ 50 f/s, 多播包≤ 40 f/s, 錯誤包≤ 1%, 沖突包≤ 0%當全雙工連接時
7.3 網絡功能測試
Basic application tests 7.2 Brief description
DHCP服務性能 7.2.1 DHCP 服務響應測試, 響應時間≤ 0.5 sDNS
服務性能 7.2.2 DNS服務響應測試,響應時間≤ 0.5 s
Web服務性能 7.2.3 HTTP服務響應測試,響應時間≤ 1 s 每個進程, 速率 ≤ 10K B/sEmail服務性能 7.2.4 SMTP服務響應測試，傳輸時間≤ 1 sFTP
服務性能 7.2.5 FTP服務響應測試, 從文加服務器度100KB的文件, 連接時間≤ 0.5 s, 平均讀寫速率> 10K B/s
更多Onetouch AT（1T-1500-2PK，1T-3000）國標：GB 50339-2013與GB/T 21671-2008的驗收測試項目具體內容。聯系連訊達公司。0755-83999818。
]]>Fluke Networks EtherScope 金牌會員返回任何金牌支持的舊 EtherScope 主機型號后再購買新款 OneTouch AT Network Assistant（型號：1T-3000-TI）時將獲得 40% 折扣。
現在是升級設備的最好機會。OneTouch AT 特點包括：
- 802.11n 和 ac Wi-Fi 故障診斷
- 網絡和應用程序性能測試
- 在線銅纜/光纖和 Wi-Fi 數據包捕獲
- 在線 VoIP 分析
- 自動測試配置文件，可實現快速標準化測試
- 全自動化生成配套云服務的結果趨勢以診斷間歇性問題 – 以及 EtherScope 無法提供的許多現代功能。
| 金牌會員優惠 | 以舊換新 | 購買 | 益處 |
|---|---|---|---|
| 返回在金牌支持服務有效期內的任何 EtherScope 型號產品后立即優惠 40%。*其他 Fluke Networks 設備不參加此次以舊換新活動。 | 少于 6 個月金牌支持的 EtherScope | ? 1T-3000-TI ? GLD-1T3000 |
? 40% 折扣 ? 剩余的金牌支持服務期將轉移到新款 1T-3000-TI |
| 多于 6 個月金牌支持的 EtherScope | ? 1T-3000-TI | ? 40% 折扣 ?剩余的金牌支持服務期將轉移到新款 1T-3000-TI |
獲取優惠申請表請聯系我
有關完整的條款和條件，請見優惠申請表：
必須在 2014?年?9?月?1?日 到 2015?年?6?月?30?日 期間購買 Fluke Networks 參加活動的工具。此次促銷隨時可能有改變。此促銷不得用于或結合任何其他 Fluke Networks 或其經銷商合作伙伴的促銷，其中包括終身回購。如有疑問，請聯系您的本地 Fluke Networks 經銷代表或已獲得授權的經銷商或致電?400-688-2580。
]]>
一體化：只需一個工具綜合銅纜、光纖和 Wi-Fi 故障排除解決方案即可解決各種問題
快速：包含通過/失敗分析的一鍵自動測試可在一分鐘左右識別大多數常見問題
簡單：標準化的網絡故障處理和性能驗證幫助不同水平的技術人員信心十足地解決更多問題
完整：綜合性能客戶端視圖有利于隔離問題根源，從物理層到網絡再到服務器托管應用程序
云：基于云的自動化結果趨勢和性能分析可以利用聯網設備在瀏覽器上隨時隨地排除間歇性客戶端問題的網絡故障
發現：自動化有線和 Wi-Fi 搜索及分析功能提供連接設備、關鍵設備屬性以及問題的詳細信息
性能：測量到對等點或反射器的端對端 L2/L3 有線和 Wi-Fi 路徑性能，以驗證和記錄鏈路就緒情況和 SLA 符合性
VoIP：在線 VoIP 呼叫監控和綜合登錄實時簡化桌面 VoIP 問題的故障排除，而無需分路器或交換機鏡像端口
捕獲：有線、Wi-Fi、VoIP 和自動測試數據包捕獲功能提高合作效率并簡化最復雜問題的上報程序
Versiv 測試平臺：隨著測試需求的增加，通過增加新的模塊擴展了測試功能
