如果使用的測試參考跳線TRC是有問題的的，那么測試結果也將是有問題的。這時可能就會導致大量有問題的測試結果所以再這里介紹的測試過程包括測試之前及期間驗證測試參考跳線性能TRC的方法。福祿克網絡 測試參考跳線TRC使用參考級連接器(損耗≤ 0.20 dB)，符合IEC 61280-4-2和ANSI/TIA-568.3-D標準。注意，標準級跳線通常的損耗額定值為≤ 0.50 dB，如果低于此值，可能測試參考跳線TRC不能通過檢測。?本例中，用于OLTS測試的福祿克網絡測試參考跳線TRC的型號為SRC-9-SCLC-KIT：單模測試參考跳線TRC套件，2 m (2 x SC/LC、2 x LC/LC)。

配置CertiFiber Pro

在進行測試時，我們在CertiFiber Pro中新建一個項目，清除默認測試和電纜ID，使用適用于OS2光纖的設置，將CertiFiber Pro的測試類型置于“Loopback”模式，配置ANSI/TIA-568.3-D測試限值。對于我們測試的兩根光纖，我們使用這兩根光纖上連接點數量和熔接點數量。我們還將增加一個單模 UPC光纖端面檢查極限值，用于評估測試參考跳線和被測連接器的端面。臟污的連接器會造測成得的損耗值變差，可能導致損耗測量不合格。?由于每條鏈路有兩處對接，所以連接點數量為四(4)，熔接點數量為零(0)。我們使用單模LC/LC TRC作為遠端的環回連接。

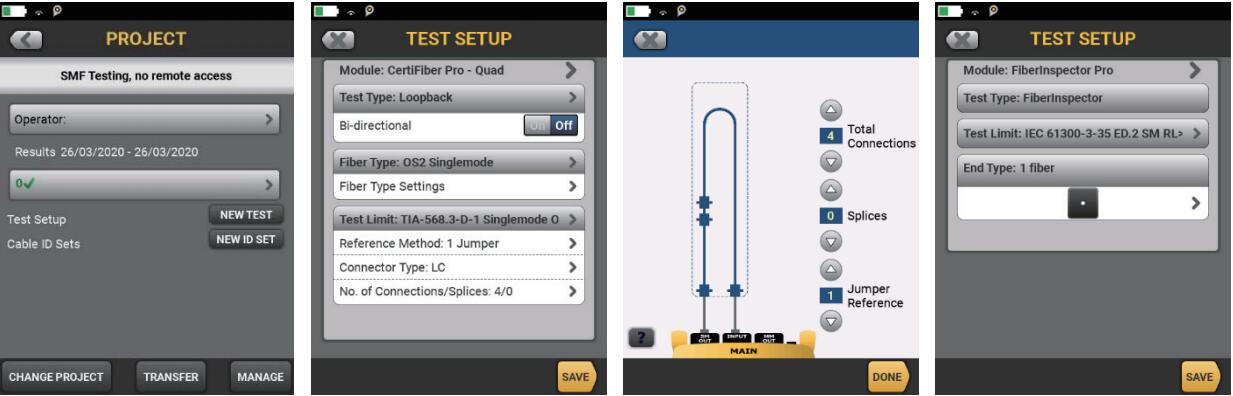

新建一個項目；創建初始OLTS測試，配置連接點和熔接點數量，增加端面檢查測試。

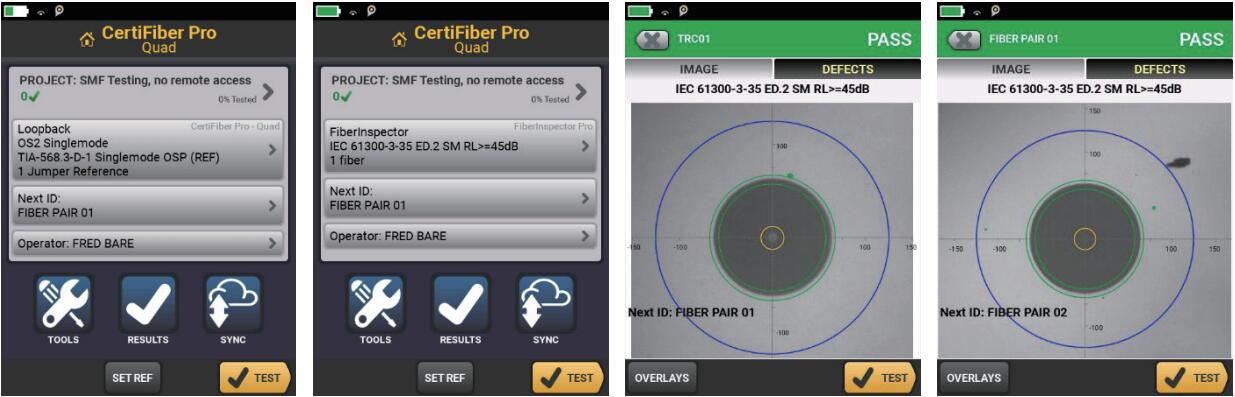

圖4.選擇端面檢查測試，并檢查所有TRC（測試參考跳線）以及與被測光纖的連接。

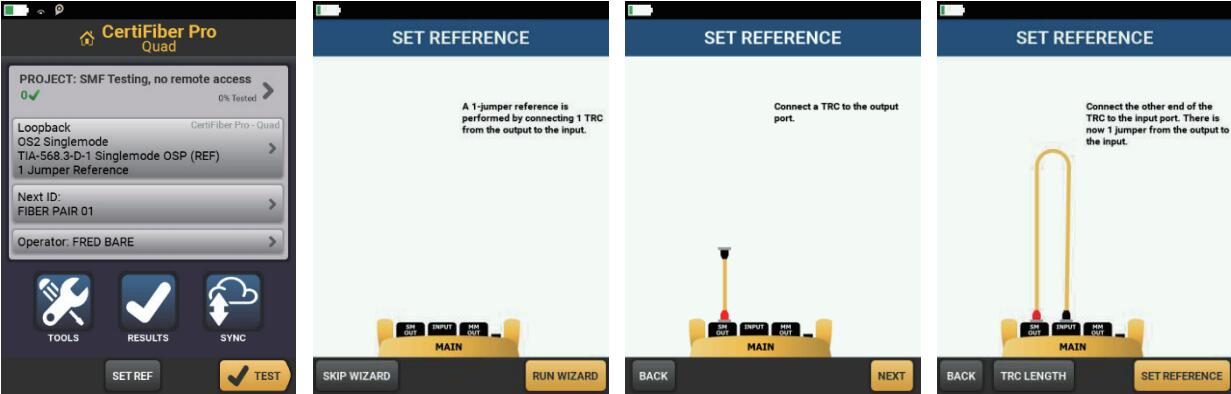

證明并記錄所有跳線和端口是清潔的之后，我們可以通過按SET REF (設置參考)按鈕，利用參考向導(Reference?Wizard)，繼續設置參考。按照參考向導操作完成之后，該過程中的最后步驟是斷開連接兩段測試參考跳線的連接器，并把測試參考跳線連接到被測光纖鏈路，然后輕觸HOME (主頁)按鈕。此時，就需要遠端的助手把作為環回的測試參考跳線TRC

環回連接到被測鏈路。在嘗試測試之前，您必須將清潔的TRC測試參考跳線、SmartLoop智能環回跳線和相應的QuickClean一鍵式清潔筆送到遠端位置。圖5.執行參考過程和TRC（測試參考跳線）檢驗過程。這將能夠保證良好的測量結果。對于單模TRC，損耗應小于0.25dB。

您的OLTS測試配置如下圖所示：

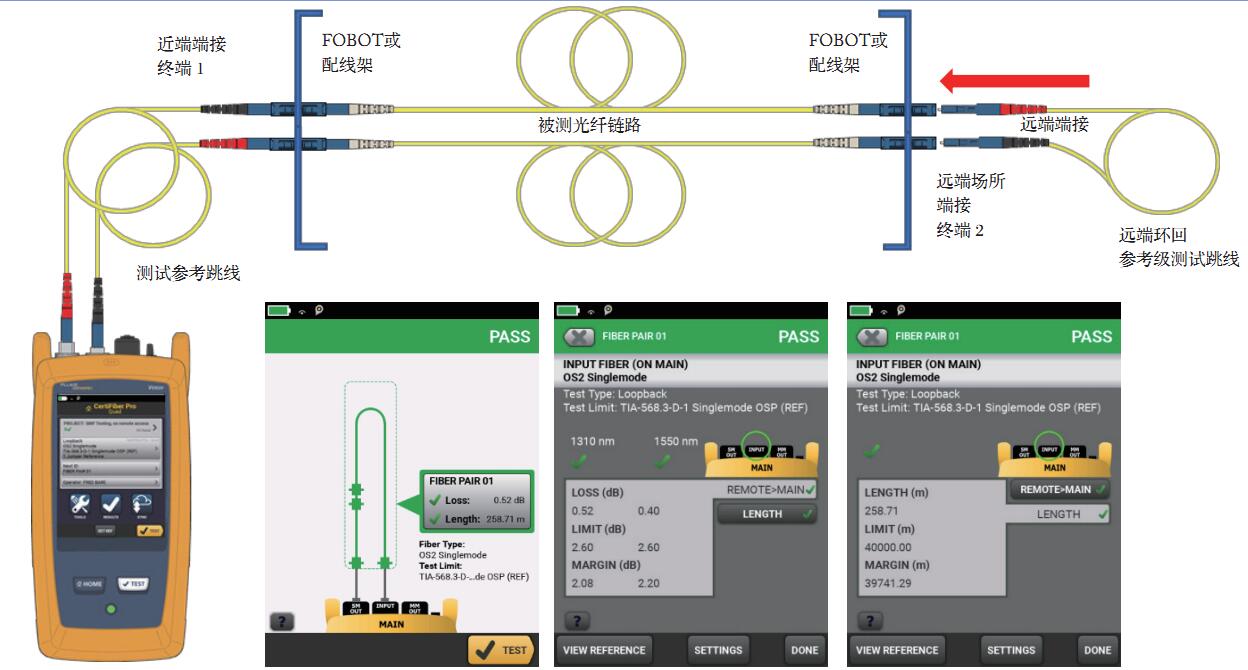

圖6.OLTS環回測試的測試連接，在遠端位置使用一根測試參考條線作為環回跳線。標準測試結果包含實測損耗、預算計算，用于鏈路和長度評估。

從測試結果可以看出，損耗較低，所以裕量比較好，這說明兩根光纖的狀態都比較好；然而，也可能是一條鏈路的狀態非常好，而另一條鏈路處于臨界狀態，所以線對才通過了測試。鑒于此，建議您稍微多花一點時間，利用OTDR對線對進行測試，這不僅能夠發現問題，而且能夠提示如何修正問題。為了執行該項測試，我們將使用SmartLoop OTDR測試作為我們的2級(擴展)測試。這將使我們能夠評估兩根光纖，以及組成兩條鏈路的元件。

執行測試所需的設備：

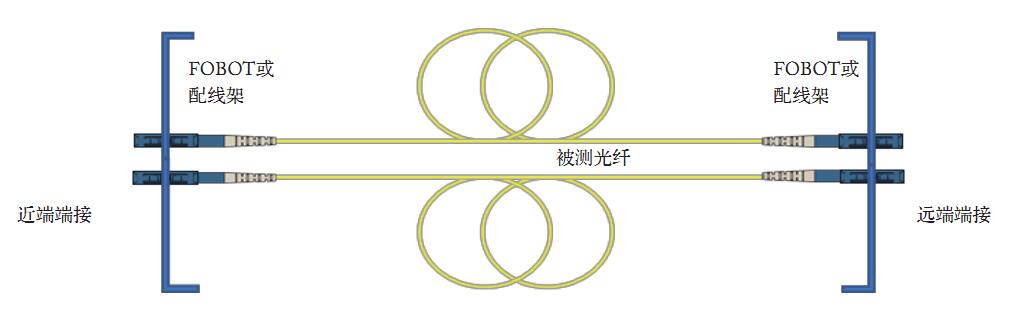

注：為了使該測試方法正常工作，在進行測試之前，必須將經過檢查且清潔的測試參考跳線SmartLoop智能環回跳線連接到遠端位置。并確保在測試時，有一名助手位于遠端位置。?與所有光纖測試一樣，端面檢查是成功測量的關鍵環節。如果不進行端面檢查，您可能會損壞已安裝的連接器。CertiFiber Pro有一個基于USB接口的視頻探頭選件，用于檢查光纖連接器的端面。建議用戶充分利用這個視頻探頭。?此外，帶有USB視頻探頭選件的CertiFiber Pro能夠自動按照IEC 61300-3-35標準第2版對光纖端面進行合規判斷，測試只需大約1秒鐘。視頻探頭還提供了各種探尖，包括1.25mm和2.5mm通用端面，以及LC和SC悶頭。?在開始測試之前，確保在CertiFiber Pro中配置了正確的測試限值。本例中，我們將采用ANSI/TIA-568.3-D標準作為測試限值，您也可以使用IEC 14763-3:2014 SMF限值，但請注意，該限值僅支持5公里以下的SMF鏈路。如果您使用廠商規定的限值，此處介紹的測試方法是相同的，但可接受的連接器和熔接點損耗極限值可能不同。在該過程的OLTS測試部分，如果沒有使用1跳線法設置參考，可能會造成負損耗結果。下圖為被測鏈路示意圖，可能會有多個嵌入式連接器和多個熔接點需要考慮。距離可能從建筑物之間的數百米到站點之間的數十公里不等。ANSI/TIA-568.3-D測試限值支持長達40公里的測量。如上所述，ISO測試標準目前僅支持測量到5公里，但正在修訂，目的是擴展到10公里。本例中，我們的被測鏈路位于建筑物之間，每條鏈路長130米，每條鏈路有兩個連接器，每端一個，沒有熔接點，為OS2光纖。

由于OM4比OM3成本高，所以許多不需要OM4支持的長距離的數據中心和LAN仍然繼續部署OM3多模光纖，所以其部署范圍仍然較廣。由于兩種光纖的纖芯尺寸相同，能夠混合使用，因此就引發了一些關于混合多模光纖類型注意事項的相關討論。

確保費用不超預算

對于傳輸設施設計師，非常重要的一點就是知道使用哪種類型的光纖，并建議在某一個通道內全部使用一種類型的光纖，以避免性能隱患。由于OM4具有較低的衰減和更高的模式帶寬，支持長達150米的40 Gb和100 Gb傳輸，而OM3光纖僅支持最長100米距離的此類應用。

如果您對長度超過100米、客戶自稱為OM4的光纖通道進行故障診斷和排除，請首先檢查線纜標識。如果實際部署的是OM3光纖，則可能不能通過插入損耗測試。根據長度的不同，在OM4鏈路上使用OM3光纖也可能影響損耗，特別是鏈路開始接近預算上限時。

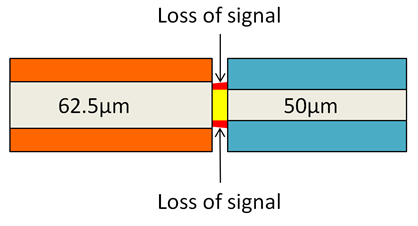

然而，另一個值得注意的情況是混合使用OM3或OM4元件與遺留的OM1 62.5/125光纖，后者的纖芯尺寸為62.5μm。將纖芯尺寸不同的光纖混合使用就像連接尺寸不同的水管一樣：當水從較粗的水管流向較細的水管時，必然會損失一部分水。光信號的道理是一樣的。將OM1與OM3或OM4光纖混合使用，當從62.5μm纖芯向50μm纖芯傳輸光信號時，必然存在損失。

密切關注顏色

好在OM1光纖的顏色是橙色的，而OM3和OM4光纖一般是淺綠色，兩者很好區分。但淺綠色OM3和淺綠色OM4光纖就不那么容易區分了，除非可以很容易地看到線纜上的標識。

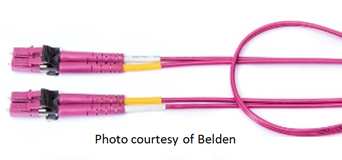

在歐洲的大部分地區，OM4組件采用Erika紫羅蘭色，在北美也開始使用這種方法。如果您看到“漂亮的粉色”線，就知道那是OM4光纖。

TRC指標怎么樣？

如果您測試的是OM4光纖設施，不必擔心隨福祿克網絡的CertiFiber Pro(CFp2-100-Q)提供的測試參考線(TRC)是OM3光纖。這些TRC中使用的光纖具有更為嚴格的纖芯同心度（即公共中心），可以保證環通量合規性，并且由于我們正在測量鏈路的光損耗而不是模式帶寬，因此可以使用它們測試任何50μm多模光纖。但是如果您測試的是遺留的OM1 62.5μm OM1光纖，則需要確保TRC的纖芯尺寸一致。福祿克網絡也提供62.5μm TRC可選附件。

現在，您應該知道損耗預算是基于應用的，并且是通過將通道內所有組件的損耗相加得出的，還要留有一定的裕量來彌補由于長時間后發射器老化或連接污染而造成的功率損耗。希望您已經了解了永久鏈路和通道測試之間的區別?

但是您并不總能對有安裝、測試以及認證過永久鏈路后會發生的所有情況都了如指掌。因此，必須記錄下您如何計算損耗以及最終的永久鏈路測試結果，并了解安裝和測試完成后哪些因素會增加損耗并影響性能。

簡單快速地回顧一下

設計階段計算損耗預算時，首先要了解IEEE標準規定的給定應用的損耗限值。然后，需要考慮鏈路中的所有組件，包括光纖、連接器、接頭、分光器和耦合器。對于連接器，意味著要將制造商指定的損耗(通常為0.2至0.5dB)包括在內。對于分光器，其損耗取決于輸出的數量。例如，1:16分光器的每個端口的典型損耗為12dB，而1:32分光器的每個端口的典型損耗為15dB。對于接頭，損耗可以低至0.1dB，但在計算時，最好根據行業選擇0.3dB的最大值，因為不同的技術人員由于其專業水平不同，做出的接頭的質量會有很大差別。

由于插入損耗與長度直接相關，因此鏈路中任何線纜的長度也需要包括在預算之中。例如，如果您的OM4激光優化多模線纜在850nm波長時的損耗為3dB/km，則表示其損耗為0.003dB每米。因此，如果線纜長度是50米，那么線纜損耗大約是0.15dB，而100米時，損耗為0.3dB。

由于發射器和接收器之間存在差異，設備制造商的技術指標不盡相同，因此還要將有源設備考慮在內，并考慮由于發射器隨時間老化可能導致功率損耗。

計算好損耗，并準備好使用光源和功率計進行測試后，例如福祿克網絡的SimpliFiber? Pro或福祿克網絡的CertiFiber? Pro OLTS。您需要了解要測試的對象——整條端對端通道或永久鏈路。盡管有些人可能更傾向于通道測試，因為它更容易合格，但您應該測試的是永久鏈路，因為它是網絡的真正基礎。跳線和設備經常移動，因此，如果您測試通道，則可能會遺漏或無法發現基礎問題。

接下來會發生什么？

如果您正確計算了損耗預算，并測試了永久鏈路，并且該鏈路合格，那么您可能會認為該通道可以使用了。但是，如果客戶決定遷移到更高速度，例如從10 G升級到40 G，該怎么辦呢？或者，如果他們通過實施交叉連接而增加了額外的連接數量，該怎么辦？或者，如果他們去掉了中間的交換機，將兩條永久鏈路連接成一條更長的鏈路，該怎么辦？又或者，如果他們在移動、增加和更改過程中未能保持光纖端面清潔，該怎么辦？在您已經安裝并測試了鏈路之后，所有這些地方都會出錯。

首先，不同應用具有不同的損耗限值。如果您的客戶計劃將鏈路遷移至具有更嚴格損耗限值的更高速度，則在設計階段進行損耗預算計算時需要考慮更高速度的限值。經常會有這樣的情況：客戶聲稱他們沒有遷移到更高速度的計劃，但最終卻改變了想法。例如，如果您設計的系統在多模(10GBASE-SR)上運行10 G，則在400米OM4多模上，最大通道插入損耗為2.9dB。但是，如果客戶決定升級到40 G多模系統(40GBASE-SR4)，則在150米OM4上的最大通道插入損耗為1.5dB。如果該系統僅是為了實現10 G而設計和不設的，就可以很容易地看到計劃外的升級將引起怎樣的問題。因此，您和您的客戶必須提前就現在和未來使用哪種應用來確定損耗預算的問題達成一致。

現在，假設您的客戶出于管理目的決定要添加一個配線架以在交換機位置部署交叉連接。如果客戶是在您僅針對一個互連進行了損耗計算、安裝并測試鏈路之后決定這么做，那么實際上是增加了一個連接點和額外損耗，盡管這似乎只是一個很小的變化，但是當涉及到嚴格的插入損耗限值時，增加一個連接會增加0.2dB，這可能會使您超出限值并導致性能問題。

雖然看起來通過了插入損耗測試的兩條永久鏈路可以連接在一起并通過測試，但事實并非如此。假設您在數據中心安裝并測試核心交換機的配線架到中間交換機的配線架之間的一條永久鏈路，以及中間交換機的配線架到服務器機柜中訪問交換機的配線架之間的另一條永久鏈路。如果取消了中間交換機，兩條永久鏈路變成一條，則將增加一個連接點和線纜長度，這也可能使您超出限值。

然后是光纖端面的清潔問題。如果您的客戶進行了多次移動、添加以及更改，或者篡改了光纖端口，并且沒有正確清潔和檢查端面，則在安裝時為潔凈狀態的端面現在就可能會變臟，從而增加通道損耗。

最好的選擇

當然，您希望客戶滿意并最終擁有高性能的網絡，且不能以意外返工為代價。

計算損耗預算時，您只需要了解目標應用(計劃中的以及將來的)、光纖長度、連接數量、特定供應商指定的組件損耗以及一些基本的數學知識即可。您的布線供應商可能還會提供針對其組件的損耗計算器。事實上，福祿克網絡Versiv 布線認證系統的CertiFiber Pro OLTS光損耗測試分析儀和LinkWare Live云服務甚至將康普的SYSTIMAX 鏈路損耗計算器納入至測試儀之中，該計算器主要針對其低損耗和超低損耗光纖組件。

一旦安裝好布線設備并測試了插入損耗，請確保您的客戶確切地了解測試的內容、結果、裕量以及將來遷移到更高速度、增加連接點或弄臟端面的影響。并確保將所有內容記錄在案，以防萬一發生任何變化，以及客戶聲稱安裝和插入損耗測試出問題時使用。切記，無法提供任何責任證明的布線安裝認證毫無意義。記錄結果以及使用的測試參數的最佳方法是使用類似于LinkWare? Live的服務來上傳、管理和存檔測試結果。

二級測試即是在一級測試（CertiFiber PRO）的基礎上再增加OTDR的補充測試，再進行判斷就是二級測試。福祿克OFP2-100-Q光纖測試儀OTDR是單端測試，二級測試的參數是損耗和回波損耗。

那為什么要進行二級測試呢？是因為現在的高速光纖鏈路越來越多，很多測試通過了一級測試但在網絡傳輸中還是發現有大量的誤碼出現，其實是因為光纖的某個熔接點或耦合點出了問題，這個點的損耗過高且超過標準所要求的范圍，導致傳輸出了問題。那為什么以前在做光纖驗收測試時只做光纖損耗測試就行了呢？那是因為以前大家光纖傳輸速度相對不高，大多數是萬兆，但現在高速光纖大量增加，如10G、40G、100G、400G，同時高帶寬和高負荷的網絡應用也在增加，如高清視頻、語音、大量的在線交易等。在使用時不僅需要保證光纖損耗合格，同時光纖上的每一個點都要合格，這樣高速光纖在傳輸時才會有保障。

那我們舉個易懂的例子，大家在開車時都經歷過碾壓石子，如果速度比較低時比如60km/h的速度下，我們發現石子對車的影響是不大的，但如果在F1的賽道上出現一個石子，賽車在高速碾壓時是非常危險的，會造成爆胎有可能就會造成車毀人亡的事故，因此F1賽道在比賽前會非常認真的清理賽道。

不管是單模光纖還是多模光纖，它們都是由玻璃纖維構成，光脈沖信號在其中傳輸的時候不可避免的會產生自然損耗，甚至在質量較差的網絡中還存在著附加損耗。

那么如何去評定已經安裝完成的光纖網絡的質量呢？早期是通過測試鏈路中總的衰減來評估，總的衰減包括光纖連接頭、光纖連接器插座（也就是耦合器）、熔接點還有光纖本身的損耗，大多數標準還規定了鏈路的長度，以上這些共同構成了光纖一級測試。

后來隨著光纖網絡帶寬的不斷升級，在光纖一級測試的基礎上又形成了光纖二級測試，增加了OTDR用來判定每個連接器和連接點還有光纖本身的質量。我們將會在之后的系列技術課程中和大家一起討論光纖二級測試。

值得注意的是，光纖二級測試是包含光纖一級測試內容的，OTDR還無法取代光纖一級測試，因此光纖一級測試CertiFiber PRO是首選的光纖網絡質量驗收評定標準。

用來測試光纖損耗的設備，我們稱為OLTS，是Optical Loss Test Set的首字母縮寫，也稱為LSPM Light Source And Power Meter?顧名思義就是光源和功率計設備，光源發射測試光信號，然后通過被測鏈路后，進入光功率計從而計算衰減，測試的指標包含鏈路的整體衰減和鏈路的長度。

測試原理即兩次數值的比較值，通過光功率計讀取設置基準時的光功率和接入被測鏈路時接收到的光功率，將兩者相減，取對數計算為分貝值。

由于基準設置時，功率計的讀數一定大于接入被測光纖后的讀數，計算成衰減后一般都是正值，但如果我們在儀表中看到了負損耗，那么意味著什么呢？同時我們又應當選取哪一款福祿克網絡的測試設備呢？

趕緊聯系我們吧！400-996-0787

福祿克CertiFiber PRO(CFP2-100-Q)輔機所有的燈常亮：

了解您的SYSTIMAX損耗目標，防患于未然！

我們已經在過去的大量博客中介紹了光纖插入損耗，因此您現在已經知道損耗是信號沿電纜鏈路傳播時產生的信號損失量，還知道插入損耗與電纜長度直接相關——電纜越長，損耗越大——并且鏈路上的任何連接點(連接器、接頭、分光器等)都會導致損耗增加。

但您可能不清楚：盡管插入損耗的計算應簡單而直接，但我們的研究結果表明，有超過四分之一的承包商報告說由于測試時的光纖限值設置不正確而導致光纖測試結果被拒。對于供應商的客戶來說，準確預測鏈路的端對端插入損耗性能變得越來越容易。

簡單相加

為幫助客戶準確確定高性能SYSTIMAX光纖鏈路的損耗目標，康普公司(CommScope)開發了一款插入損耗計算器，用戶只需輸入光纖類型、總鏈路長度以及連接器和接頭的數量和類型，即可確定低損耗或超低損耗限值。

由于損耗與長度直接相關，因此鏈路長度是計算中的關鍵值。問題是，即使光纖類型和連接數量相同，很少有任何兩條鏈路具有完全相同的長度值。因此，客戶最終需為每條鏈接計算出其獨特限值，這非常耗時且復雜，且會增加錯誤幾率。

好消息是，Fluke Networks CertiFiber Pro光纖損耗測試儀(CFP2-100-Q,CFP2-100-M,CFP2-100-S)可在測試時自動測量光纖長度，從而提供上述問題的解決方案。利用CertiFiber Pro內置的SYSTIMAX鏈路損耗計算器，用戶只需選擇光纖類型并輸入連接器和接頭的數量和類型，而無需計算各種鏈路的長度。之后每次測試時，測試儀都會自動測量長度并生成該鏈路的確切損耗限值，無需多個基于長度的限值。

Fluke Networks的LinkWare Live中內置的SYSTIMAX損耗計算器可以將整個測試計劃的低損耗和超低損耗限值加載至測試儀，從而使康普(CommScope)客戶的損耗預算更加高效。測試過程中，CertiFiber Pro利用其長度測量結果來計算鏈路的精確限值，可用于SYSTIMAX質量保證。

因此，如果您是SYSTIMAX安裝人員，現在是時候考慮一下CertiFiber Pro了。

可加速光纖認證過程中的每一個步驟

【福祿克】Fluke CFP2-100-Q CH光纖測試儀(CFP2-100-M,CFP2-100-S)CertiFiber PRO產品概述：

CertiFiber Pro 光損耗測試工具可提高光纖認證的效率。Taptive 用戶界面可簡化設定、消除錯誤并加速故障排除。參考設置向導能確?；鶞试O置正確并避免“負損耗”錯誤。CertiFiber Pro 光纖損耗測試套件 (OLTS) 以面向未來的 Versiv 平臺為基礎，配合 OptiFiber Pro 模塊使用時，可整合 1 層（基本）/ 2 層（擴展）測試和報告。并提供銅纜認證、 Wi-Fi 分析以及以太網故障診測模塊。并提供銅纜認證、 Wi-Fi 分析以及以太網故障診測模塊分析測試結果并使用 LinkWare 管理軟件創建專業的測試報告。

CertiFiber Pro 光纖損耗測試套件 (OLTS) 的雙端光纖檢測功能可讓您在一秒內檢測并認證光纖鏈路兩端的連接器端面，保證第一時間完成任務。該雙端光纖檢查功能能夠自動進行通過/失敗認證，排除了光纖檢測中的人為猜測，任何人都可以成為光纖檢測專家。

【福祿克】Fluke CFP2-100-Q CH光纖測試儀(CFP2-100-M,CFP2-100-S)CertiFiber PRO產品特點：

獨特功能：

• 與以前使用的電纜測試儀相比，Versiv 能使用戶完成更多的作業，加速完成測試過程的每個步驟
• ProjX 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些冗余步驟，并可確保所有測試均能一次性正確完成
• 通過 Taptive 用戶界面，各種技術水平的技術人員進行高級數據分析、以及安裝和操作易如反掌。
• LinkWare 管理軟件可提供一流的測試結果分析并提交專業的測試報告

標準：

• 配合 OptiFiber? Pro OTDR 使用時，可合并 OLTS 第 1 級（基本級）、OTDR 第 2 級（擴展級）認證、端面檢測和報告
• 設置參考向導可根據 ISO/IEC 驗證測試參考導線(TRC)是否合格 14763-3 并避免負損耗錯誤
• ANSI/TIA 和 ISO/IEC 標準需要符合環通量要求的光發射條件
• 根據 IEC 61300-3-35 進行雙端光纖端面認證

性能：

• 三秒自動測試 — （比傳統測試儀快四倍）包括：對兩種波長的兩根光纖進行光損耗測量，以及距離測量和光損耗預算計算
• 提供根據產業標準或定制的測試極限值進行的自動通過/失敗分析
• 識別造成“負損耗”結果的不正確測試程序
• 雙端通過/失敗光纖連接器端面認證
• 由于污染、糙面、裂紋和劃痕造成的光纖端面問題區域的圖形指示
• 所有典型連接器類型（SC、ST、LC 和 FC）均可使用的可互換功率計適配器，實現最準確的 1 跳線參考方法
• 內置可視故障定位器(VFL)，可執行基本診斷和極性檢測
• 在單個光纖上的雙波長測量功能使測試儀可以用于只需一個光纖鏈路的應用中。
• 無需其他設備或流程即可符合 TIA-526-14-B 和 IEC 61280-4-1 環通量要求
• 利用集成 Wi-Fi 可輕松地將結果上傳到 LinkWare Live

雙端光纖端面認證

光纖連接器端面污染是光纖故障的主要原因?；覊m和污染物可以引起插入損耗和反射，抑制光傳輸并引起收發器損壞。光纖損耗測試能夠發現此問題，但是在許多情況下，連接部分的灰塵會導致光纖測試既耗費時間又不準確。在光纖認證測試的前期、中期和后期，灰塵會由一個光纖連接器端面轉移至另一個端面，這會造成問題，所以任何連接部分的兩個端面都必須保持干凈并時刻對其進行檢查。

CertiFiber Pro 光纖損耗測試套件 (OLTS) 利用 2 Versiv 總機設備提供雙端光纖檢測能力。一臺設備作為普通 CertiFiber Pro 總機，另一臺設備作為遠程設備。使用總機設備作為遠程設備可在遠程提供觸摸屏界面，讓您能夠直觀地檢查光纖端面！

CertiFiber Pro 的雙端光纖檢測功能可讓您在一秒內檢測并認證光纖鏈路兩端的連接器端面，保證第一時間完成任務。該雙端光纖檢查功能能夠自動進行通過/失敗認證，排除了光纖檢測中的人為猜測，任何人都可以成為光纖檢測專家。

Versiv 由現場測試儀的最高級用戶界面?Taptive 驅動。憑借基于手勢指示的界面，各種技術水平的技術人員和項目經理能避免代價不菲的錯誤，并通過減少擊鍵操作、設置向導、刷卡、縮放來提高作業速度，還可以隨時獲取更多數據。

現在，您可以像使用智能手機那樣輕松地測試多個介質類型和要求。只需選擇您正在進行的 ProjX 作業，大顯示屏就會確認需要執行的測試。Taptive 有助于您更快速、輕松地接入整個布線基礎設施。

Taptive 用戶界面可簡化設置， 消除錯誤和加快故障排除。



項目經理有全面的工作流程監控和測試結果整合功能。

LinkWare 將數據收集到便于客戶理解的單一報告中，突出展現質量和工藝。LinkWare Stats 提供將測試結果轉化為圖形的自動統計報告，直觀展示性能。該報告甚至能以一種壓縮、圖形化的格式匯總完整的布線和光纖基礎設施，以便輕松檢驗余量和不規則點。

LinkWare 可以快速創建 易于客戶理解的完全集成報告
