從福祿克DSP到DTX1800到DSX-5000與DSX8000，我們經歷了什么？

深圳連訊 — Thu, 27 Apr 2017 09:41:49 +0000

1、DSP4000系列電纜分析儀

1994年福祿克推出基于全數字處理技術的電纜分析儀，由于使用了DSP芯片，故取名DSP電纜分析儀。

這在當時是個劃時代的產品。因為那時的電纜測試儀都是基于“掃頻儀+信號接收儀”原理設計的，使用模擬信號方式進行測試和分析。時至今日，臺式的網分(NA或VNA)仍是這樣的產品，并無大的變化。

同期，福祿克還有MicroTest模擬測試產品在售。

當時的測試對象是雙絞線數據電纜和雙絞線總線，由于速度低、信號端口多為2線對單向全雙工(例如10/100Base-T以太網)，故主要要求對損耗、(線對間)串擾做測試。

進入上世紀90年代后期，隨著1GBase-T的出現以及總線速度的提速，信號端口改為1線對雙向全雙工。這就帶來單線對回波對自身的影響，故測試指標和功能增加了回波損耗(Return Loss)這個參數，且用回波損耗參數代替特性阻抗參數進行測試。

這樣的好處是避免了特性阻抗連續性測試的麻煩，而回波損耗參數又可以通過傅立葉變換很容易得到TDR曲線，這條曲線非常直觀地指示出阻抗不連續的物理定位(故障位置)。

同時，DSP還利用類似的TDX原理來定位串擾過大的物理位置。

福祿克公司并為此申請了HDTDR/HDTDX專利。

測試適配器方面，由于基本鏈路并不適合現場大量測試的穩定性，后來被永久鏈路替代。但永久鏈路仍存在測試跳線的不穩定性，于是2002年福祿克推出了專門的永久鏈路適配器，取代使用廠商跳線測試帶來的測試不確定性。

隨著六類線的推出，不同廠商間系統不兼容問題突出，永久鏈路的可更換測試尖頭推出了適合廠商不兼容性的個性化模塊PMxx，其中PM06是被標準推薦的居中性模塊，用于認證廠商之間是否可以實現最低限度的“跳線可互換”。

DSP系列電纜分析儀2004年下市。

2、DTX1800系列電纜分析儀

隨著網絡速度越來越高，對電纜的潛力挖掘也進一步深入。由于北美主要推崇性價比優異的非屏蔽雙絞線，福祿克公司預見到只考慮線對間串擾是不夠的，于是于2004年推出了DTX系列線纜分析儀。

除了測試速度比DSP更快以外，主要的變化就是可以支持纜間串擾測試(即外部串擾測試)。這對于萬兆以太網尤其重要。測試精度IV級。

當然，DTX保留并增強了專利技術HDTDR/HDTDX，定位精度更高。

DTX-1800成為市場占有率最大的產品，并成為事實上的比對標準。

由于用戶的戀舊情緒，DTX系列于2015年比計劃延遲2年下市。

3、DSX5000系列電纜分析儀（DSX8000新品上市）

隨著本世紀大量個人wifi設備的出現(外加基站/微波爐/無線視頻探頭等輻射)，以及數據機房單個機架用電量的增長(電力諧波和接地回路干擾增強)，加上工業以太網和物聯網的快速推進，雙絞線的電磁工作環境比上個世紀90年代惡化了不少。這導致上個世紀制定的測試指標雖然測試合格且參數優秀，但鏈路仍然可能出現丟包率超標的問題。針對這一情況，TIA和ISO都于2010年提出要對雙絞線的抗外來輻射干擾能力(平衡參數)進行檢測，并推出了三個新指標：不平衡電阻、TCL和ELTCTL。由于DTX設計時并未考慮這一新要求，故將平衡參數測試功能轉到新設計的DSX電纜分析儀中。

DSX電纜分析儀除速度提升，物理帶寬提升外(DSX-5000 1000MHz，DSX-8000 2000MHz)，最主要的變化就是引入了抗外來輻射干擾的測試能力(平衡參數測試)，另外精度也達到新標準的要求(V/VI,?2G)，外部串擾測試能力內置為一體化，使用更加方便。

可以認為，DSX系列電纜分析儀是迄今為止唯一滿足標準要求的手持式現場測試儀。

另外不平衡電阻這個參數還具有雙重功能，除了可以直接引起雙絞線的不平衡外，還可以引起PoE設備因為此參數超標而導致“48V電源輸送成功但信號傳輸能力下降或失敗”的特殊現象。

此外，DSX默認還能對高速率數據處傳送要求避免的虛接地情況進行識別并定位故障的物理位置(DTX測需要改裝一下測試跳線)。

測試參數的歷史沿革和演變簡單地說就是：

90年代上半期: IL,?NEXT等,?(HDTDR/HDTDX)

90年代末期:?IL,?NEXT,?RL等,?(HDTDR/HDTDX)

2000年代前半期:?IL,?NEXT,?RL等,?(HDTDR/HDTDX)

2000年代后半期:?IL,?NEXT,?RL,?AxTalk等,?(HDTDR/HDTDX)

2010年代:?IL,?NEXT,?RL,?AxTalk,?TCL,?ELTCTL,?UBR(不平衡電阻)等,?(HDTDR/HDTDX, 虛接地)

Fluke Networks 屏蔽完整性解決方案(DTX與DSX的區別）

深圳連訊 — Fri, 10 Feb 2017 01:30:15 +0000

屏蔽布線系統現場測試一直要求測試儀能夠驗證直至測試遠端的屏蔽連續性，但是部分現場測試儀會錯誤地報告，無法找出布線系統的潛在問題。

本文討論測量屏蔽連續性相關的問題、它對布線測試參數的影響以及 Fluke Networks 屏蔽完整性方法如何正確地保證布線安裝符合 TIA 1152A 的 2G 級要求。

屏蔽連續性路徑

Continuity of the screen is often thought of as a simple electrical connection between the screen contacts of the near end and remote testers.雖然其中有 3 條主要路徑，但只有一條路徑可以保證布線終止正確，使線纜能夠按設計的方式運行。

圖 1 顯示的是屏蔽未連接到線纜的永久鏈路，但它通過面板、機架和建筑接地線具有與遠程測試儀的電氣連接。在這種情況下，部分屏蔽測試儀可能會報告屏蔽連續性正確無誤，即使布線屏蔽是開路。

圖 1 – 通過建筑地面的屏蔽路徑

圖 2 是另一個測試儀可能報告屏蔽連續性正確但實際是開路的情況。在這種情況下，遠端機架未通過建筑地面連接，但相同的機架之間有另一個正確終止屏蔽的鏈路并為開路屏蔽的鏈路提供了屏蔽連續性路徑。

圖 2 – 通過另一個兼容鏈路的屏蔽路徑

部分測試儀會不可避免地得到這些錯誤結果，但 DSX 5000/DSX-8000 CableAnalyzers ?能夠檢測這些情況，僅報告待測線纜的屏蔽連續性。這樣用戶可以保證所測鏈路或通道的屏蔽連接能夠實現所需的傳輸性能。

屏蔽連續性和外來串擾

屏蔽布線系統不僅使用均衡的線纜設計，而且使用金屬箔作為法拉第籠隔絕耦合線對間的干擾，所以有非常高的抗外來串擾性能。為了讓其能夠有效地運行，耦合到屏蔽層的信號應通過線纜屏蔽層引導到地下連接器屏蔽層、面板，然后從那里導入建筑地面。如果其中任意路徑是開路，則屏蔽會浮向地面，從而降低隔離性能，增加外來串擾。這會造成很大的影響，在部分情況下會降低外來串擾性能，高達 15dB。

正確的屏蔽接地對 NEXT 和 FEXT 等其他參數也有重要意義，而且對使用屏蔽技術降低線對間串擾的系統尤為重要，例如 Class FA?和 Class II 布線。

結合傳統 DC 連續性方法和屏蔽完整性技術，Fluke Networks DSX 5000/8000 CableAnalyzer 能夠正確地識別建筑地面或其他兼容布線導致的開路，從而確保布線能夠提供兼容的外來串擾和 10/25/40Gb 應用支持。這些方法也可以找出到屏蔽故障的距離，在開路屏蔽的情況下極大地減少故障排除時間。

工業標準符合性

屏蔽連續性測試一直在現場測試儀標準 TIA 1152 和 IEC 61935-1 中有所規定，但是并沒有說明該連續性路徑的相關指導。

TIA 1152A 第一次解決了這個問題，澄清了用于測試 8 類布線的 2G 級測試儀的屏蔽測試要求。

“另外，眾所周知，對于 2G 級測試儀，屏蔽連續性要沿布線路徑進行測試”
– TIA 1152A 第 4.2.2 條

因為許多 V 級及以下測試儀不符合此規范，所以這僅適用于 8 類 2G 級測試儀，進一步強調了屏蔽連接的重要性和 8 類應用的外來串擾。

Fluke Networks 不僅符合高達 TIA 8 類和 ISO/IEC Class II 中關于 Level 2G DSX 8000 的要求，同樣符合 V 級 DSX 5000，涵蓋高達 TIA Class EA 和 ISO/IEC Class FA?的所有類別。

DTX 和 DSX 系列測試儀之間的差異

對屏蔽連續性測量使用屏蔽完整性技術是 DSX 5000/DSX8000 CableAnalyzer 的標配。DTX CableAnalyzer 和部分其他線纜測試儀制造商依靠基本連續性測量技術，這會造成如表 1 所示的錯誤結果。

所測布線的開路屏蔽	建筑地面連接	輔助兼容鏈路連接	DTX/其他屏蔽連續性結果	DSX 屏蔽連續性結果	正確的結果
否	否	否	?	?	DTX & DSX
否	否	是	?	?
否	是	否	?	?
否	是	是	?	?
是	是	否	?	X	僅 DSX
是	否	是	?	X
是	是	是	?	X
是	否	否	X	X	DTX & DSX

表 1 – DSX 和 DTX 屏蔽測試結果

結論

布線屏蔽的正確終止是實現系統性能的關鍵，特別是外來串擾和內部串擾參數方面，但如果有其他布線或建筑接地路徑與遠程測試儀連接，則并非所有布線測試設備都能識別開路。

Fluke Networks DSX 5000 和 DSX 8000 CableAnalyzers 能夠正確地根據 TIA 1152A 2G 級要求沿路徑測試布線并檢測到故障的距離以更快地排除故障。

為什么Fluke DTX1800或者DSX-5000許多參數前面都有 PS

深圳連訊 — Mon, 29 Feb 2016 00:48:03 +0000

為什么Fluke DTX18000或者DSX-5000許多參數前面都有 PS，深圳連訊達的許多文章中已經提及，PS 是英文 Power Sum 的縮寫，意思是“功率和”。例如，某線對實際工作中受到的是來自其它三條線對 NEXT 干擾，總的干擾功率就是三個 NEXT 的功率之和，故由單線對測量得到的 NEXT 推算定義出了 PS NEXT(綜合近端串擾，或稱為“近端串擾功率和”)這個參數。

類似地，也有 PS ?ACR(綜合衰減串擾比，或稱為衰減近端串擾功率和之比，后面的參數命名可以此類推，略去不表)，PS ACR-F(綜合衰減遠端串擾比)等參數。對于 Cat6/Cat6A 要求的外部串擾測試，當然也有 PS ANEXT(綜合外部近端串擾)和 PS ?AACR(綜合外部衰減串擾比)、PS ?AACR-F(綜合外部衰減遠端串擾比)等參數。這其中的計算時都會用到 PS NEXT 和 PS FEXT 作為干擾信號功率。?“見到 PS，就是多擾一”。表示接收的是多個干擾信號功率之和—這更接近真實狀況。

福祿克DTX-1500與DTX1800,DTX1200,DTX-LT的區別?

深圳連訊 — Thu, 27 Aug 2015 08:28:38 +0000

福祿克DTX-1500產品介紹，DTX-1500?CableAnalyzer?為您提供一套完整的解決方案，該方案簡化了測試認證工作的各個方面，包括設置、測試、排除故障以及向客戶報告結果。DTX-1500?能夠完全按照業界標準以極高的精度，僅在?9?秒鐘內完成?E?類/Cat?6?認證測試，在?22?秒內完成?EA?類/Cat?6A?認證測試。這種不可思議的測試速度意味著您可以在八小時內測試數以百計的鏈路。

那么福祿克DTX-1500與其他認證測試的區別呢？

第一：標準配置。

DTX-1500?CableAnalyzer?包含：DTX-1500?CableAnalyzer?及鋰離子電池組、DTX-1500?SmartRemote?及鋰離子電池組、兩個?Cat?6A/EA?類通道適配器、一個RJ45?參考跳線、便攜箱、用于計算機通信的?USB?線、兩個交流適配器、DTX-1500?入門指南

相對于DTX-1800：?1、缺少2個耳機。??2、缺少2條永久鏈路適配器

第二：特性區別：

1、DTX-1500測試帶寬：500MHz

比DTX-1200，DTX-LT測試帶寬350MHz大，小于DTX-1800的900MHz。

2、DTX-1500?最大測試6A類網線。比DTX-LT和DTX-1200測試線纜類型多。

3、DTX-1500沒有光纖測試標準。

4、DTX-1500沒有跳線測試標準。

福祿克FLuke DTX系列電纜分析儀(DTX1800,DTX1200,DTX-LT)的自動診斷功能

深圳連訊 — Wed, 17 Dec 2014 02:40:50 +0000

福祿克Fluke DTX系列電纜分析儀（DTX-1800，DTX-1200，DTX-LT）的自動診斷功能當自動測試失敗或者得到“邊緣”的“通過”結果時，DTX系列測試儀（DTX-1800，DTX-1200，DTX-LT）將自動分析數據并對鏈路生成診斷信息。在等待儀器的診斷程序運算完成后，用戶就可以按下“故障信息”鍵來查看診斷數據處理后的顯示結果。

首先，讓我們解釋一下“邊緣”的測試通過是什么。測試的差值是指實際測量值與標準值(極限值)的差值。當差值為正時，測試通過;差值為負時，測試失敗。差值越大，意味著測試結果與極限值距離越遠。正差值越大,，意味著測試結果越好。差值為0時，測量值與極限值相等。小的差值意味著測試結果與極限值和接近。當差值比測試儀的精度還要小時，測試結果就成為“邊緣”值。

例如,近端串擾(NEXT)測量的精度在250MHz時為1dB，如果一條被測鏈路最差的差值為0 . 4 d B ，且恰好在250MHz處。可以認為這個250MHz時的NEXT測試結果與極限值接近，因而被稱為“邊緣”的測試結果。在這種情況下，測試儀將自動產生診斷信息，指出造成這一邊緣結果的可能原因。通過診斷信息可以定位故障點，幫助排除故障，從而達到良好的鏈路性能。

如果電纜鏈路未通過線序圖(WireMap)測試 ?– ?請檢測所有8根導線的兩端針腳是否連接正確 – 測試儀此時將停止測試并顯示線序圖測試結果。下圖顯示了一個線序圖測試失敗的例子。線對中連接針腳4的導線在距離主機48米或智能遠端17米處斷開了。DTX-1800或者DTX-1200，DTX-LT主機顯示在這些畫面的左側位置。測試暫停，儀器詢問操作者是否繼續測試。通常在繼續測試前應該先解決“線序圖”錯誤。開路的線纜將導致某些測試參數的結果不正確。例如，開路的線對插入損耗為無窮大，因此根據此插入損耗值計算得出的任何參數(比如ACR)都是錯誤的或無效的。

如果電纜鏈路未通過線序圖(WireMap)測試 ?– ?請檢測所有8根導線的兩端針腳是否連接正確 – 測試儀此時將停止測試并顯示線序圖測試結果。上圖顯示了一個線序圖測試失敗的例子。線對中連接針腳4的導線在距離主機48米或智能遠端17米處斷開了。DTX主機顯示在這些畫面的左側位置。測試暫停，儀器詢問操作者是否繼續測試。通常在繼續測試前應該先解決“線序圖”錯誤。開路的線纜將導致某些測試參數的結果不正確。例如，開路的線對插入損耗為無窮大，因此根據此插入損耗值計算得出的任何參數(比如ACR)都是錯誤的或無效的。

可將福祿克FLuke DTX系列（DTX-1800，DTX-1200，DTX-LT）測試儀診斷的特定值用來定位鏈路的性能問題，諸如回波損耗或NEXT的問題。

上圖顯示了一個未通過測試的E級鏈路的測試結果屏幕。回波損耗顯示為“邊緣”的失敗( 失敗* ) , 而近端串擾(NEXT)、綜合近端串擾(PSNEXT)、信噪比(ACR)和綜合信噪比(PSACR)顯示為失敗。屏幕右側括號中的數字顯示了相應測試參數的最差“差值”。

按下“FAULT ?INFO”(故障信息)鍵,儀器提供四項可能的診斷結果。圖5a–圖5d顯示了4個“失敗”。用戶應該評估所有這些可能性,檢查線路,確認并糾正錯誤。

所有自動產生的診斷圖形化的顯示了鏈路，在圖片底部為主機單元，頂部為智能遠端單元。診斷顯示67米的鏈路具有4個連接器，在中央具有不確定因素(虛線)。診斷懷疑永久鏈路可能具有過多的連接。

上圖中，測試儀顯示鏈路含有的連接器可能超過了四個。分析測試結果數據后提示第一個可能的失敗原因是:“問題鏈路包括四個連接器”–如測試儀屏幕所示。因此這一診斷是不正確的。

按下上箭頭/下箭頭，可以從鏈路的一個可疑故障點移至下一可疑故障點。按下右箭頭/左箭頭按鍵，可讀取一個故障點的多條診斷信息。這個距離智能遠端單元18米的故障點顯示了一個缺陷，它可能是造成線對4/5邊緣回波損耗的原因。測試儀還給出了建議的檢查和糾正方法。上圖中診斷結果顯示在距離遠端單元18米處的一根更短的電纜段包含一個回波損耗缺陷，并導致了線對4/5的邊緣結果。測試儀建議的檢查方法提示：“檢查線對在插座中是否仍保持對絞關系，并檢查使用的插座類型是否正確”。換句話說，導致線對4/5的RL參數邊緣測試結果的原因或者是插座內的線對末端，或者是插座本身。

上圖顯示了測試儀診斷的下一個可能故障點。在距離遠端測試單元大約17米處,兩個線對組合之間產生了過量的串擾。

最后一項診斷懷疑兩個中間連接之間的電纜存在故障。您可以從文本中了解到鏈路故障的實際原因是跳線末端的線路未保持對絞狀態。上圖顯示了最后一種可能性。測試儀在距離測試儀遠端單元9米處定位到一個連接器和一段8米長的線纜連接到鏈路中的下一個連接器,儀器懷疑問題出在這兩個連接器之間的電纜。儀器給出提示信息：“檢查電纜是否為正確的類型,電纜疑為5類線。”警告測試失敗的原因可能就是鏈路中的這個8米線纜為5類線–鏈路中的所有元件都應該是6類的，才能達到E級性能。請注意，屏幕顯示跳線末端的第二個連接器距離測試儀遠端單元17米。那么，這些自動產生的診斷中哪個是正確的呢?

圖6顯示了我們為這個測試所配置的安裝鏈路。

圖7顯示了實際故障的屏幕。2米跳線末端的線對完全沒有對絞, 導致連接處的N E X T 失敗, 以及相同位置上線對4/5的邊緣回波損耗問題。上述診斷定位的回波損耗故障在距離智能遠端單元18米處,NEXT故障在17米處,這的確是一個精確的診斷。當測試技術人員在物理鏈路上查找到這個故障點時,故障就完全暴露出來了。對一個未通過測試的跳線最有利的、通常也是最好的解決辦法就是更換一個正確的6類跳線。然后,您應該重新測試鏈路,保證所有故障都已解決,且鏈路通過測試。實際進行維修的時間應該不超過幾分鐘。

請注意這個測試鏈路的配置是不尋常的。建議的永久鏈路配置末端為:一端為配線架，另一端為TO，并可以添加一個到各端少于15米的匯聚點(固定點CP),如圖1所示。這樣，圖5a中的診斷仍然是正確的。這個永久鏈路比常規的或建議的鏈路多一個連接。然而，我們知道，在更換故障跳線后，這根鏈路以及連接器將能達到E級永久鏈路的測試標準。

如果鏈路故障的位置在匯聚點CP處，技術人員必須先檢查此連接器本身是否兼容6類元件，然后重新完成端接。自動鏈路診斷節約了因不斷嘗試或采用錯誤的測試方法所耗費的大量時間，后者往往需要在多個位置重新安裝線路終端和/或更換連接硬件，以便使故障鏈路通過測試。下面的高級故障排除技術的章節將向您展示:?如何獲得并分析測試儀分析算法產生的主要診斷信息。

【貴州安順】FLuke DTX1800測試認證-中航工業貴州飛機有限公司

深圳連訊 — Wed, 05 Nov 2014 02:51:49 +0000

深圳市連訊達電子技術開發有限公司為中航工業貴州飛機有限責任公司（簡稱貴飛公司）提供專業的第三方福祿克測試認證服務。貴飛公司定位為中航工業無人機制造、試驗、試飛和服務基地，成為支持中航工業無人機發展的產業平臺，是中航工業集團公司專業化整合的一項重要舉措。貴飛公司打造以高級教練機、無人機為主體，集設計、試驗、制造于一體的專業化航空武器裝備研制生產基地的發展思路。貴飛公司在40多年的歷史基礎上與中航工業真正有實力的企業建立血脈關系，形成完整的行業力量，推動貴飛公司的振興，將貴飛建成中國最先進的無人機生產、制造、服務基地。

中航貴州飛機有限公司全景圖

貴飛公司外部概況

深圳連訊達作為專業的第三方認證機構，所以工程師具備福祿克專業認證公司資質，包括CCTT，CFTT，CNMT工程師資質，更是福祿克重要合作伙伴。公司17年專業優勢經驗，為中國10萬客戶提供測試解決方案。深圳連訊還特別開展網絡布線測試認證服務福祿克測試FLUKE福祿克DTX-1800，DSX5000的租賃服務。針對相當部分行業客戶短期內對某些通用和網絡測試儀的應用需要，深圳連訊達靈活多變地提供此類設備的租賃服務，充足的FLUKE福祿克庫存完全可以滿足您對設備數量和測試時間的需求，并且完全可以根據您自身的測試需要，靈活搭配，多重組合，量身而定。深圳連訊提供的FLUKE福祿克測試儀器租賃價格低廉，設備可靠，即租即用，不但方便快捷地滿足了您的現實測試需求，也幫您節約了配置儀器所需要的大量時間和金錢，一舉多得。

此次貴飛公司采用國內知名品牌深圳超聯電子科技有限公司的六類綜合布線系統，通過測試也表明，國內綜合布線系列在技術以及性能上以及完全符合國標GB50312-2007以及TIA相關標準。

fluke dtx1800測試問題：溫度對于衰減的影響

深圳連訊 — Sat, 13 Sep 2014 02:08:45 +0000

作為福祿克的老牌合作伙伴，我們經常會受到客戶對于fluke dtx-1800測試的各種疑問，而“衰減”一詞也是問得最多的，今天我們來談一談溫度對于電纜衰減的影響。

電纜衰減受到鏈路長度、溫度、濕度等因素的影響。對于6類線纜，標準有明確說明，電纜的工作溫度為20oC,在20oC到40oC范圍內，溫度每升高1oC，衰減增加0.4%，在40oC到60oC之間，溫度每升高1oC，衰減增加0.6%。事實上電纜在40oC時衰減會比20oC高8%。因此天氣炎熱時，長鏈路，比如超過80米的鏈路，衰減測試通常會出現FAIL的情況。許多工程商都希望能在綜合布線系統測試的時候有一些溫度補償的方法，將由于高溫造成的衰減不合格情況減少，提高通過率。在ANSI/TIA/EIA-568-B正式頒布前，在現場綜合布線系統福祿克DTX-1800或者DSX-5000測試的時候的確有在測試儀器上輸入現場溫度，通過計算進行補償的做法。

但是在實際應用中，衰減是一項關鍵參數，它關系到最終應用時能否保證接收器收到足夠強度的信號，因此溫度補償是不可取的。在ANSI/TIA/EIA-568-B.2-1和ISO/IEC11801:2002正式頒布后，現場進行溫度補償不再是可以接受的解決辦法了。

為了保證最終信道的衰減性能，唯一的辦法就是按照現場情況將永久鏈路長度做相應的減短。具體可以參考下表來計算根據現場溫度應如何調整永久鏈路長度。整條信道的長度假設在20oC時最長為90米水平鏈路加10米用戶跳線。

如果由于工程現場必須要長于80米的鏈路，就需要和業主協調好，說明衰減與長度、溫度的關系，取得業主的諒解，接受這些衰減未通過綜合布線系統測試的信息點。但是由于衰減不合格的鏈路在傳輸數據時很不穩定，因此應盡量說服業主，或者將這些鏈路作為低速數據傳輸或電話的應用。

【廣東深圳】福祿克DTX1800測試出租案例- Office Depot

深圳連訊 — Thu, 11 Sep 2014 09:45:34 +0000

Office Depot公司（中文名稱：歐迪辦公）成立于1986年，總部位于美國佛羅里達州，年銷售額150多億美元，全球員工近52000人，為43個國家和地區的客戶提供辦公產品與辦公服務。作為世界500強企業，Office Depot在零售、合約銷售、目錄銷售及電子商務等多種營銷渠道中均處于領先地位。OFFICE DEPOT深圳分公司辦公地址世界金融中心A座9層。

由于業務的拓展Office Depot在深圳新辦公點成了，為了確保網絡的通常，Office depot 要求深圳連訊達電子技術開發有限公司對進行綜合布線工程就行驗收測試。

深圳連訊還特別開展網絡布線測試認證服務福祿克測試FLUKE福祿克DTX-1800，DSX5000的租賃服務。針對相當部分行業客戶短期內對某些通用和網絡測試儀的應用需要，深圳連訊達靈活多變地提供此類設備的租賃服務，充足的FLUKE福祿克庫存完全可以滿足您對設備數量和測試時間的需求，并且完全可以根據您自身的測試需要，靈活搭配，多重組合，量身而定。深圳連訊提供的FLUKE福祿克測試儀器租賃價格低廉，設備可靠，即租即用，不但方便快捷地滿足了您的現實測試需求，也幫您節約了配置儀器所需要的大量時間和金錢，一舉多得。

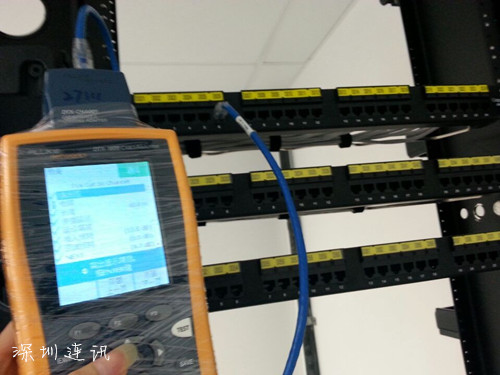

此次測試結果為100%通過。下圖為Office Depot福祿克測試報告樣板。

【湖南株洲】福祿克測試出租案例DTX1800 – 株洲市田心醫院

深圳連訊 — Fri, 05 Sep 2014 01:46:40 +0000

株洲田心醫院位于湖南省株洲市，是一所具有50年建院歷史的二級甲等綜合醫院、愛嬰醫院，97年以來先后獲得株洲市“衛生工作目標管理先進單位”，“園林式單位”、“綠色醫院” “物價、計量信得過單位”，鐵道部中車公司“十佳醫院”、鐵道部衛生系統先進集體，省“社區衛生服務先進單位”、 “全國百姓放心醫院”等榮譽稱號。

圖為株洲市田心醫院

福祿克測試組專家深圳市連訊達電子技術開發有限公司參與株洲田心醫院的網絡布線工程是驗收，此次株洲田心醫院新辦公樓采用的布線品牌是國際著名品牌康普布線產品，設計的工程是六類布線系統。田心醫院選擇的是國內某大型綜合布線集成商，為了確保工程質量，田心醫院委派深圳連訊作為這次的工程驗收監理單位。深圳連訊達電子技術開發有限公司是一家專業的第三方布線測試服務商,長期提供布線驗收測試測量技術以及布線驗收產品服務。我們長年開展以下第三方測試服務,使用專業軟件創建專業的測試報告，全球認證，值得信賴。

本次測試使用儀器：DTX1800

株洲田心醫院綜合布線機房

福祿克DTX1800不同接頭測試方案【案例圖解】

深圳連訊 — Tue, 02 Sep 2014 02:24:56 +0000

福祿克網絡公司于2004年推出Fluke ?DTX-1800 Calbe Analzyer認證分析儀，一直受到全球矚目和信賴，憑借其優越的性能優勢，在中國市場占有率超過90%，今天深圳市連訊達電子技術開發有限公司工程師為大家介紹DTX1800光纖模塊DTX-MFM2和DTX-SFM2以及新產品DTX-EFM2的不同光纖的測試解決方案。

福祿克光纜模塊的優點有：

隨時可用的背插式光纜模塊
12 秒鐘的自動測試比現有儀器快5 倍
通過LinkWare 軟件提供一級光纜認證測試報告
內置的可視故障定位器（VFL）可查找光纜，驗證連通性和極性，并能發現斷點
通過對講機、查找光纜、監測、雙向測試和單光纜測試等功能提高測試速度
可作為福祿克網絡公司的OptiFiber 光纜認證（OTDR）分析儀的智能遠端

眾所周知，福祿克DTX1800標配光纖接頭是SC。那如何才能對不同接頭進行測試呢？例如：我需要測試LC接頭的萬兆光纖。

福祿克DTX1800 的DTX-EFM2標配連接頭為SC接頭。

如果我們需要測試LC的光纖。購買福祿克萬兆光纖跳線型號為：NFK2-DPLX-LC 50um

細心的朋友應該發現，NFK2-DPLX-LC的原裝光纖跳線的接頭類型是：2對跳線。一對中一條是：SC-LC，另一條是LC-LC。這意味著什么呢？我們DTX-EFM2的標準連接頭SC頭已經不能完全適用了。必須把DTX1800光纖模塊上的一個連接頭換成LC頭，換句話說：DTX-EFM2的模塊必須有一個是SC連接器一個是LC連接器。而標準配置是2個SC連接器。OUTPUT輸出端口是固定SC頭，不能更換，那就只能更換INPUT端口換成LC接頭。

上圖為福祿克DTX系列光纖模塊的LC轉換適配器

在福祿克DTX-1800主機的光纖模塊上更換LC適配器，就形成以下連接模型，我們就可以測試我現場工程要測試的LC連接接頭的光纖了。

方案總結：如果我們需要測試不同光纖類型，購買了福祿克原裝跳線的同時，不要忘記購買轉換適配器。具體請聯系連訊達公司。0755-83999818

本文謝絕轉載。（包括同行企業網站和分類信息網站，請某些同行自重！）
