4.3.3.1?基本性能
a)?訪問介質：10/100/1000?BASE-TX。
b)?可識別：10/100/1000?BASE-TX(全雙工或半雙工)，令牌環(4/16Mbps)。
c)?操作界面：菜單圖標顯示的按鍵操作。
d)?驗證和診斷PC和網絡的連通性問題。
e)?判定插口的類型：以太網、電話通信、令牌環或者是沒有開通的插口。
f)?解決復雜的PC至網絡連通設置問題，例如IP地址，缺省網關，email和web服務器。
g)?顯示PC所使用的網絡關鍵設備，例如服務器，路由器和打印機。
h)?檢查連接脈沖，網絡速度，通訊方式(半雙工或全雙工)，電平以及接收線對。
i)?問題的記錄，它可以連續記錄所發現的PC和網絡問題，例如地址相關的問題，email和web問題，提供從物理層至應用層所有問題的準確清單。
j)?同時監測全雙工網絡的健康問題(發送的幀，利用率，廣播，錯誤，碰撞)。
k)?對PC和網絡通訊的每個幀進行計數。
l)?顯示PC和網絡之間不匹配的問題，識別那些浪費網絡帶寬的不需要的協議。
m)?單端模式：測試網絡接口和設備，確定其速率及雙工設置，確認從網絡接收的幀是否完好，以及檢查與網絡的連通性(當接入集線器或交換機時)。
n)?在線模式：插入兩個設備(如PC?和網絡)之間，進行在線測試。(在線模式包含單端模式的功能)。
o)?增強模式：增強ping測試可最多對10個站點的列表同時進行連同性測試，存儲并下載測試報告。
]]>
- NetProve ?診斷? 快速定位設備和應用連通性問題
- 在線千兆可見性? 以在線方式深入洞察交換機、PC、IP 電話和其他設備之間的 10/100/Gig 鏈路，快速解決和記錄網絡問題
- NetSecure ?監控和驗證? 利用端口監控識別間諜軟件、惡意軟件和病毒；利用 802.1X 日志解決驗證問題
- VoIP 故障排除? 在線連接，深入洞察 VoIP 呼叫，快速診斷 IP 電話啟動、通話控制問題，并測量關鍵性的呼叫質量指標
- PoE 測量? 驗證 PoE 系統準備狀態，排除 PoE 設備故障
- 發現可用網絡資源? 查看活動服務器、路由器和打印機提供的 MAC 地址和 IP 地址、子網以及相關服務
- IntelliTone? 數字信號發生器? 快速、安全地定位在運行網絡中的電纜
產品功能
排除網絡連接問題，是一項非常困難且耗時的任務。如果缺少正確的工具，網絡技術人員可能要浪費數小時時間，不停試驗和不斷猜測，方能隔離故障。
Fluke Networks 利用 NetTool Series II Inline Network Tester，徹底結束了這種盲目猜測做法。NetTool 在一個掌上工具中集成了 NetProve 診斷、在線千兆可見性、VoIP 電話和 PC 配置測試功能，等于為您裝配了快速解決最高難度連接問題所需的一切工具。此外，利用 NetSecure 選件，您就有能力識別基于端口的安全威脅并在 802.1X 環境中維持用戶連接。
適合工作需求的正確工具
因?yàn)槭澜缟蠜]有兩個網絡是完全相同的，所以 Fluke Networks 提供多種 NetTool 型號和選件，以滿足您的個別需求，實現 NetTool 投資的價值最大化。我們提供從最高端的 NetTool Series II Network Service Kit 到初級型 NetTool 10/100 的多種產品，您可以從中找到同時滿足您的網絡故障排除要求和預算的 NetTool 型號。
特點：
1、NetSecure 監控和驗證
網絡安全威脅和威脅抵御措施嚴重影響了您維持一線連接的能力，并且這種影響在不斷加大。NetSecure 選件可讓您識別基于端口的安全威脅，并解決受 802.1X 保護的環境中的連接問題。
惡意軟件、間諜軟件和病毒形成的流量可以降低用戶 PC 性能，更不用說它還會威脅網絡的完整性。NetSecure 的端口監控器功能可讓您對 NetTool 進行配置，以區分預期端口流量和意外端口流量。使用 NetConnect 軟件輕松添加和刪除預期端口。在故障排除期間，NetTool 將自動識別并標記意外流量。
從 NetConnect 軟件加載預期端口列表。
查看 IP 地址、端口號、協議、幀類型、幀數、預期端口或意外端口的流量大小。
802.1X 迅速成為用于保護網絡免受未經授權用戶和惡意設備危害的首選驗證協議。NetSecure 可以為 802.1X 的部署前驗證和部署后故障排除提供幫助。在部署期間，可以將企業 802.1X 設置加載到 NetTool 中。之后，NetTool 會模擬網絡上的客戶端，利用已加載憑證建立連接。
模擬設備并與網絡相鏈接，以驗證 802.1X 配置設置。
在故障排除期間，可以利用 802.1X 日志對 PC 和網絡間的驗證過程進行在線監控。屏幕上會顯示所有通信，并會識別故障區域。使用 NetSecure，您可以快速發現用戶驗證問題的根本原因，而不會在耗時的試驗和錯誤上浪費精力。
在驗證過程中在線查看通信。
在驗證過程中確定故障原因。
2、報告功能
通過 NetTool 的報告功能，您可以下載包括識別網絡資源和 PC 配置在內的各種測試結果，并與整個小組進行分享。
當作為小組成員從事工作，或需要將問題提交給更有經驗的故障排除專家時，這一網絡文檔特別有用。
點擊這里查看網絡報告樣本。
要查看該報告，您需要安裝最新版本的 Adobe? Acrobat Reader。單擊此處下載。這些材料均為 Adobe PDF 格式。
3、在線功能
在線功能可縮短測試時間并少走彎路
NetTool II 系列是目前唯一的手持式故障排除工具，它可提供對 10、100 和 Gigabit鏈路的在線可見性，以便查看網絡和終端設備（如 PC、VoIP 電話、接入點和安全攝像頭等）之間的實際流量。通過分析網絡設備會話，您能夠查看詳細的配置信息，以便排除兼容性和連接性問題。
通過在終端設備（本例中為 PC）和網絡之間在線連接該設備，可查看報告和實際雙工設置、協議速度以及鏈路配置等信息。
然后，可通過顯示的 PC 網絡地址、所用服務器和 VLAN id 以及 CDP 信息，查看 PC 到網絡的會話。
此外，還可查看 PC 的配置情況，包括：MAC 地址和 IP 地址，服務器（DHCP、電子郵件、HTTP 和 DNS）以及使用的路由器和打印機等。
VoIP 選項可提供 IP 電話測試和故障排除功能。
4、VoIP 測試和故障排除
現在，網絡技術人員擁有了可以從網絡邊緣測試 VoIP 網絡的工具。NetTool 在線 VoIP 測試儀為一線技術人員提供強大的在線測試能力，幫助您監測邊緣 VoIP 服務。
啟動日志顯示關鍵啟動事件，如 DHCP 地址請求、呼叫服務器和網關的 DNS 查找、操作文件下載以及呼叫服務器注冊等。NetTool VoIP 可支持全面的 IP 電話啟動過程故障診斷，包括結構化線纜、跳線的物理層測試、交換機端口配置、VLAN 和 PoE 電壓等。
VoIP 日志顯示呼叫控制事件，QoS 配置和呼叫質量指標。該日志記錄呼叫設置、配置和呼叫過程中斷等信息。在呼叫進行時，將顯示 RTP 配置，其中包括 IP 地址、使用的端口、VLAN 優先級或 Diff Serv 和編碼解碼器等。一旦呼叫結束后，日志將顯示 RTP 質量指標如抖動和丟包等。
VoIP 監視器功能可測量 RTP 流并顯示幀數、幀丟失數、亂序幀數和抖動，幫助跟蹤呼叫質量。此外，該監視器還可顯示 RTCP 端點信息，如抖動和丟包等。此外，還可提供呼叫過程中電話和網絡兩側的統計信息。
用戶只需在 IP 電話和網絡之間連接該設備，即可查看 VoIP 呼叫，并能解決眾多問題，而無需用到協議分析儀。您可用它來診斷電話啟動、通話控制問題，并測量關鍵性呼叫質量指標。NetTool 可以與采用 SIP、SCCP 或 H.323 呼叫控制協議的 IP 電話兼容。
VoIP 選件測試配置
下圖所示的四種測試位置，可在 VoIP 網絡邊緣提供測試、監控和故障排除功能，從而支持整個 VoIP 生命周期：安裝電話前、安裝電話后以及部署 NetTool 設備后。
- NetTool – 交換機
- IP 電話 – NetTool – 交換機
- NetTool – IP 電話 – 交換機
- PC – NetTool – IP 電話 – 交換機
5、PoE 性能測試和故障排除
在部署 PoE 服務或安裝供電設備之前，需要對以太網供電 (PoE) 鏈路特性進行充分分析。通過檢驗 PoE 線對、線路電壓和電流，以確保成功的部署。在 PD 和 PSE 之間在線放入 NetTool，以診斷和排除 PoE 鏈路配置問題。
6、NetTool 選購指南
適合工作需求的正確工具
世界上沒有兩個網絡是完全相同的，因此我們針對不同的網絡提供了多種 NetTool 型號來滿足您的個別需求，從而使您在 NetTool 上的投資價值最大化。我們提供從最高端的 NetTool Series II Network Service Kit 到初級型 NetTool 10/100 的多種產品，您可以從中找到同時滿足您的網絡故障排除要求和預算的 NetTool 型號。
所有 NetTool 型號均具有自動測試功能，可排除布線基礎設置故障，并測試實時以太網絡。各型號之間的公有功能包括：電纜測試、問題日志、協議發現、設備和服務發現以及鏈路配置和健康狀況的可見性。我們提供了多種型號以滿足您的測試和預算需求。下表列出了各型號 NetTool 產品之間的主要差別。
7、通過 NetProve 快速定位連接和應用響應問題
通過 NetProve 自動診斷功能，能以前所未有的速度驗證、定位和記錄網絡連接和應用端口響應問題。 如果您收到用戶抱怨網絡應用速度太慢的投訴，就可以通過 NetTool II 系列，查看關鍵網絡設備和服務連接情況，并快速確定是不是真的出現了網絡故障。如果網絡出現故障，NetProve 將隔離問題源，以便您能快速進行修復。如果不屬于網絡問題，NetProve 將確定響應較慢的應用端口，這樣，您就可分配相應的資源以解決問題。這種解決連接和應用響應問題的革新性方式，比傳統方法至少快四倍，因而能提高工作效率和用戶滿意度。
此外，NetProve 還可改進工作流以提高 IT 人員的工作效率，只需簡單地創建多個目錄來代表不同網段。這樣，您就可在數分鐘內完成驗證多達 100 個企業關鍵設備和服務的連接狀態。
您可通過 NetProve 創建 1 到 10 個目錄來代表您的不同網段，并可按服務器、設備、應用、工作組和/或站點進行組織。
NetProve 可幫助您快速找出問題源，在本例中，除了 010.248.001.129 外，所有預定義的關鍵設備和服務都得以通過。
8、在實時網絡中確定電纜位置
IntelliTone 的數字信號可幫助您方便地找到隱藏在地板、天花板、墻壁和線束中的電纜。這一突破性數字技術，配合?IntelliTone 探頭（選件），可安全、高效地確定在運行網絡中的電纜位置，即使是在交換機處端接。
為什么選擇數字信號？IntelliTone 數字信號采用高頻率，匹配線纜設備按照設計傳送的較高頻率數據。這樣，該音頻就能夠抑制以太網交換機的干擾數據信號和侵入性的低頻端接。通過 IntelliTone 探頭，工作人員可在安裝、故障排除以及移動、增加和更改期間快速定位正確的電纜。IntelliTone 探頭可通過音頻和 LED 直觀指示燈清楚地確定該數字信號，幫助您從線束或配線板中快速隔離出正確的電纜 — 使電纜位置不再混淆。
數字音頻發生器也很有幫助，它可以顯示電纜接線圖，而且在定位電纜后檢查短路、開路和錯線。? IntelliTone 探頭具有 RJ45 輸入端口和線對圖功能，可直接插入配線板或墻上端口。
9、最少的培訓，最高的使用效率
網絡萬用表如此之容易使用，甚至無經驗的網管人員都可以在最短的培訓之后迅速使用
]]>
FLuke NTS2-PRO為什么要檢測網卡系能呢？大家都知道網絡上的任何一個站點，包括路由器，交換機，服務器直至一般的站點都需要通過網卡(NIC)來和網絡連通。隨著網絡上站點的數量越來越多，網卡的使用自然也就越來越多。隨之而來的網卡故障也明顯的增加。
例如網卡常見的性能方面，是網卡電平問題。如果網卡的電平低從而使網絡的站點根本無法與網絡連通，這種故障就很容易檢查出來。當然沒有測試儀的情況下得出的結果可能不是這樣具體，只是知道該網卡有問題而不能聯網。而真正的網卡電平低可能是網卡的電平處于一種臨界的狀態。即網卡的電平在正常與非正常的臨界邊緣。而網卡的電平低有又與網絡電纜的距離有關。當站點距離交換機或集線器距離較近，可能就沒有問題，而當距離較遠時就會有問題。而所暴露出來的問題是網絡的速度慢。要說明的是，網卡在上網時當一次連接失敗以后，網卡不會立即報告錯誤而是再次試圖上網。只要在規定的次數之內網卡可以和網絡連通就不會將問題向網絡的高層報告，這樣用戶就不知道網卡存在問題。所以在進行網絡故障查找時，網卡的測試就變得很重要。
一. FLUKE Nettool NTS2-PRO網卡測試的主要內容
網卡的測試主要有：網卡的連接脈沖是否有并且是否正常(電平和極性)，網卡的電平是否正常，網卡的速度是否和集線器或交換機匹配(10M 或100M)，網卡的工作方式是否和網絡設備匹配(全雙工或半雙工)，網卡是否非常錯誤的幀(長橫幀和短幀)以及網卡所綁的協議有哪些。
上圖是福祿克公司網絡萬用表Nettool NTS2-PRO的測試結果。從測試結果中可以得到網卡的電平是否正常，速度是多少以及工作的方式。從而也可以得出網絡是否與網絡連接設備是否匹配。

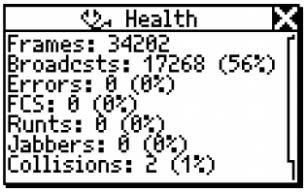

如果進一步測試，還可以測試網卡的健康狀況，也就是網卡是否發出各種錯誤。如果網卡發出錯誤就需要更換。
二. FLUKE Nettool NTS2-PRO預防性的網卡測試
在進行網絡組建的時候，不僅要考慮網卡的價格，還要考慮網卡的性能。所以最好對不同的網卡進行比較測試。測試應該包括幾個內容。
- 首先，應該測試網卡的硬件，例如網卡的電平，脈沖極性，速度以及工作方式。測試時應該使用比較長距離的電纜，同時測試要進行數次的反復測試。
- 其次，要對網卡是否發出錯誤的幀進行測試，這時需要將網卡和網絡連通。
- 在站點進行協議綁定時，對于不使用的協議不要裝載。因?yàn)檫@些不使用的協議會造成網絡帶寬的浪費。
- 對于網絡中所使用的網卡，網絡管理部門應該所有這些網卡的驅動軟件。同時要對這些驅動軟件進行定期的更新。也就是說網管部門應該有這些網卡最新的驅動軟件。因?yàn)榫W(wǎng)卡在生產時的驅動可能會有一些問題，而廠家會在隨后的軟件升級中予以解決。這也就是網卡的備案。
總之，隨著網絡站點數量的大量增加，網卡的問題日漸突出。而網絡管理人員通常對此沒有引起足夠的重視，而且由于沒有比較簡單的測試網卡以及集線器和交換機接口的測試儀，從而使網卡問題被忽略。現在福祿克公司的網絡萬用表正是解決這一問題的最好工具。自從該儀器推出以來，已經有相當多的用戶通過它解決了長期困擾他們的網卡以及網絡連接設備的接口問題。
三. FLUKE Nettool 產品簡介：
NetProve診斷 – 快速定位設備和應用連通性問題；在線千兆可見性 – 以在線方式深入洞察交換機、PC、IP 電話和其他設備之間的 10/100/Gig 鏈路，快速解決和記錄網絡問題；監控和驗證 – 利用端口監控識別間諜軟件、惡意軟件和病毒；利用 802.1X 日志解決驗證問題；VoIP 故障排除 – 在線連接，深入洞察 VoIP 呼叫，快速診斷 IP 電話啟動、通話控制問題，并測量關鍵性的呼叫質量指標；PoE 測量 – 驗證 PoE 系統準備狀態，排除 PoE 設備故障；發現可用網絡資源 – 查看活動服務器、路由器和打印機提供的 MAC 地址和 IP 地址、子網以及相關服務；IntelliTone數字信號發生器 – 快速、安全地定位在運行網絡中的電纜
]]>
DTX-1800專業技術回答：福祿克Nettool是一個系列的產品，需要看您的機器是早期產品還Nettool2代的產品如：NTS2-PRO。
如果是福祿克FLuke Nettool 是灰色的，就是老版本：Nettool只能工作到100M 有的只能單端工作。不能實現在線測試。
如果是NTS2-PRO,您自己設置靜態IP就可以了。Nettool可以設置靜態IP。
Nettool小菜鳥問：設置IP是不是需要通過安裝電腦軟件？
福祿克網絡專業回答：設置IP地址不用安裝軟件的 點擊那個設置按鈕進去 通過上下鍵設置靜態IP 。
]]>福祿克LRPRO-1000和IntelliTone?完美解決網絡鏈路故障
某大廈辦公樓施工，照明燈都停了，電腦設備間都沒停電，大家電腦能開，但是員工小麗發現自己的電腦上不了網，同樓層的同事也發現同樣的問題，于是找來網管小王，小王理解情況后，發現樓上的電腦都沒問題，據小王的經驗，應該是樓層間的級聯線斷了。于是用福祿克FLuke?Linkrunner??型號為LRPRO-1000測試，發現在47M處線路斷了，找出了問題。但是如何解決問題呢？小王拿福祿克Fluke?IntelliTone?型號為MT-8200-60A查找，找到了故障線，更換線路，問題解決！
福祿克案例分析：
重新鋪設照明線路的電工為了臨時固定一束電源線，將天花板上的數據電纜剪斷了兩米左右長的一截用來捆扎電源線，事后他說因?yàn)榭吹竭@捆電纜鋪的亂七八糟的，所以他以為是一捆廢棄的電纜，手邊又沒帶繩子，故隨手剪下了一截，沒想到整個一層樓都斷網了。使用福祿克網絡的鏈路通(LRP)或者智能電纜測試儀(CIQ-100)、網絡萬用表(NTS2-PRO)等都可以發送數字音頻信號，配合使用福祿克網絡的數字音頻探頭，可以在室內感應天花板上面的電纜走向，在62米附近探測時，遇到電纜斷路點，數字音頻信號將會消失，此位置就是斷點所在的位置。
建議：即便是綜合布線擴容，也要規范地布線和施工，以免留下升級隱患。Link?Runner是專為快速解決設備接入問題的掌上型測試儀器。可以利用IntelliTone來定位配線板或墻壁插座中的電纜。
福祿克小編溫馨提示：布線工程完成后一般都需要用福祿克Fluke?DTX-1800電纜認證分析儀去驗證電纜，確保工程質量過關，如有需要深圳連訊提供最專業的福祿克測試認證，同時銷售福祿克網絡全線產品。
一、概述
·?在線型?-?連接兩個網絡設備，監聽它們之間的流量，檢測一般連通型問題?
·?自動?Ping?關鍵設備?-?驗證至路由器、服務器和打印機的連接（只有增強型支持)?
·?識別可用的網絡資源?-?查看由運行著的服務器、路由器、打印機提供的?MAC?地址、IP?地址、子網及服務?
·?識別?PC?所在網絡?-?檢查PC所配置的服務列表
二、主要特點
1，驗證?PC/終端?配置
2，測試電纜&鏈路
3，PING設備
4，查看網絡特性
三、技術指標
| 網絡萬用表? | |
| 訪問介質 | 10BASE-T?和?100BASE-TX |
| 可識別 | 10BASE-T，?100BASE-TX（全雙工或半雙工），令牌環（4/16Mbps），*?電話（塞間和塞環） |
| 電纜測試 | 接線圖，電纜長度，開路，短路，串繞，精度：±10%?（對?Cat?5?電纜） |
| 接口 | 屏蔽?Hub/NIC?連接口（RJ-45），串口?-?自定制?2.5mm“立體”輸入插孔 |
| 操作界面 | 菜單圖標顯示的按鍵操作 |
| 電源 | 可更換堿性電池 |
| 保修期 | 1年 |
| LED指示（4） | 每側2個（鏈路，利用率，碰撞和錯誤） |
四、功能
1、1000?Mbps?以太網接口 ?
2、在線設備和流量分析
3、NetProve?連接和應用響應診斷 ?
4、在線?PoE?電壓測量和線對識別
5、在線?PoE?電流測量和單端請求 ?
6、IntelliTone?數字電纜定位和隔離技術 ?
7、綜合性設備和網絡報告
8、PC?數據傳輸接口：USB
9、橡皮保護套
五、包含附件
測試儀、串行電纜、電池、接線圖適配器、快速參考指南、RJ45-RJ45耦合器以及包括用戶手冊和更新工具軟件的?CD。
此標書的技術參數是福祿克Fluke NTS2-pro，如果您也面臨招投標問題，請咨詢深圳連訊達公司，我們將為您提供詳細的標書方案！
]]>網絡案例：
A公司某員工小菲發現她的筆記本不能上網了，于是找來網管小王。以小王多年網管經驗，一般是由于不同網段造成的，所以他自己檢查了一下電腦。發現網段沒問題，而且又能連上網絡，但是上載文件的時候特別慢，憑小王的經驗給小菲重裝了系統，但是沒解決根本問題。于是只能通過儀器能測試了，先有fluke?dtx1800測試是不是電纜問題，從fluke?dtx1800測試電纜的結果看來，都是PASS的，所以電纜認證是沒有問題的。又用福祿克?NTS2-PRO查找端口故障，發現是筆記本網卡接口問題，換掉接口一切正常。
?案例分析：
?筆記本電腦的網卡低效，用電纜分析儀?DTX-1800?檢查鏈路參數正常，說明電纜的質量是好的，應該懷疑是交換機或者筆記本本身有問題。繼續用網絡萬用表NT2檢測交換機端口，信號強度正常，但檢查網卡端口報告信號電壓“l(fā)ow”。如果電纜鏈路很短，則信號衰減不大，筆記本可以正常上網；但如果電纜很長，則會造成信號衰減過大，交換機收到的信號強度不足，不得不從100Base-T改為10Base-T接入(低速鏈路信號的衰減量要小一些)，導致備份文件的時候接入速度降低數倍(10Base-T)。如果信號衰減量處在臨界值，則可能接入網絡不正常，有時候能接入，有時候又不能接入，需要多試幾次才行。網卡正常的筆記本則可以繼續保持。NT2網絡萬用表可以串聯在鏈路中檢測查看網絡的工作情況，比如交換機和網卡的端口信號強度、電壓等等。
]]>案例：小王發現從自己的電腦想服務上傳數據很慢，于是用福祿克FLuke NTS2-PRO測試發現電腦端口錯誤！發現大量錯誤幀。
這是一種較為典型的非對稱性傳輸故障。由于電腦平時使用的時候都是從服務器、遠端的Web 站點下載數據，回傳的數據量和數據包的長度都很小，所以一定密度的干擾噪聲從電腦網卡進入回傳通路時與正常數據幀相遇的概率不高，這就是為什么平時使用時看不出什么問題。在備份數據時，電腦成為提供數據的“服務器”，回傳通道成為高流量通道，一般能達到 70% 甚至更高的流量，此時數據幀與電腦內部產生的干擾信號相遇的概率大大增加，傳輸出錯率大大增加，這在網絡萬用表上可以很清楚地看見大量錯誤幀。
福祿克網絡公司的NT2（NTS2-PRO）網絡萬用表(VoIP選項)可以串聯在鏈路中直觀地檢測查看網絡的工作情況，比如速度、雙工、電纜線序錯誤、錯誤幀計數等等，VoIP選項還可以直觀檢查記錄IP電話的整個寫上握手過程，明確定位出錯環節。
]]>
福祿克Fluke NetTool II系列在線型網絡萬用表(NTS2)產品概覽：
NetProve診斷 – 快速定位設備和應用連通性問題
在線千兆可見性 – 以在線方式深入洞察交換機、PC、IP 電話和其他設備之間的 10/100/Gig 鏈路，快速解決和記錄網絡問題
監控和驗證 – 利用端口監控識別間諜軟件、惡意軟件和病毒；利用 802.1X 日志解決驗證問題
VoIP 故障排除 – 在線連接，深入洞察 VoIP 呼叫，快速診斷 IP 電話啟動、通話控制問題，并測量關鍵性的呼叫質量指標
PoE 測量 – 驗證 PoE 系統準備狀態，排除 PoE 設備故障
發現可用網絡資源 – 查看活動服務器、路由器和打印機提供的 MAC 地址和 IP 地址、子網以及相關服務
IntelliTone數字信號發生器 – 快速、安全地定位在運行網絡中的電纜
福祿克Fluke NetTool II系列在線型網絡萬用表(NTS2)產品功能：
排除網絡連接問題，是一項非常困難且耗時的任務。如果缺少正確的工具，網絡技術人員可能要浪費數小時時間，不停試驗和不斷猜測，方能隔離故障。NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)在一個掌上工具中集成了 NetProve 診斷、在線千兆可見性、VoIP 電話和 PC 配置測試功能，等于為您裝配了快速解決最高難度連接問題所需的一切工具。此外，利用 監控和驗證? 選件，您就有能力識別基于端口的安全威脅并在 802.1X 環境中維持用戶連接。
適合工作需求的正確工具
因?yàn)槭澜缟蠜]有兩個網絡是完全相同的，所以我們提供多種NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)型號和選件，以滿足您的個別需求，實現NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)投資的價值最大化。我們提供從最高端的 NetTool Series II Network Service Kit 到初級型 NetTool 10/100 的多種產品，您可以從中找到同時滿足您的網絡故障排除要求和預算的 NetTool 型號。
1、監控和驗證
網絡安全威脅和威脅抵御措施嚴重影響了您維持一線連接的能力，并且這種影響在不斷加大。 監控和驗證 選件可讓您識別基于端口的安全威脅，并解決受 802.1X 保護的環境中的連接問題。惡意軟件、間諜軟件和病毒形成的流量可以降低用戶 PC 性能，更不用說它還會威脅網絡的完整性。 監控和驗證 的端口監控器功能可讓您對 NetTool 進行配置，以區分預期端口流量和意外端口流量。使用 NetConnect 軟件輕松添加和刪除預期端口。在故障排除期間，NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)將自動識別并標記意外流量。
2、NetTool 選購指南
| 功能 | Series 2 網絡服務工具包 | NT II 系列 Pro VoIP | NT II 系列 Pro | 10/100 NT Pro VoIP |
10/100 NT Pro |
10/100 NT標準 |
| 1000 Mbps 以太網接口 | √ | √ | √ | |||
| 在線設備和流量分析 | √ | √ | √ | √ | √ | 選件 |
| NetProve 連接和應用響應診斷 | √ | √ | √ | |||
| NetSecure 端口監控和驗證 | √ | |||||
| VoIP 測試、監控和故障排除 | √ | √ | 選件 | √ | 選件 | |
| 在線 PoE 電壓測量和線對識別 | √ | √ | √ | √ | √ | 選件 |
| 在線 PoE 電流測量和單端請求 | √ | √ | √ | |||
| IIntelliTone 數字電纜定位和隔離技術 | √ | √ | √ | |||
| 綜合性設備和網絡報告 | √ | √ | √ | √ | √ | |
| PC 數據傳輸接口 | USB | USB | USB | 串口 | 串口 | 串口 |
| IntelliTone 200 探頭 + 電纜識別器電纜 ID #2-6 | ||||||
| 內置 NiMH 電池充電 | √ | 選件 | 選件 | |||
| 橡皮保護套 | √ | √ | √ |
3、報告功能
通過NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)的報告功能，您可以下載包括識別網絡資源和 PC 配置在內的各種測試結果，并與整個小組進行分享。當作為小組成員從事工作，或需要將問題提交給更有經驗的故障排除專家時，這一網絡文檔特別有用。
4、在線功能
在線功能可縮短測試時間并少走彎路。NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)是目前唯一的手持式故障排除工具，它可提供對 10、100 和 Gigabit鏈路的在線可見性，以便查看網絡和終端設備（如 PC、VoIP 電話、接入點和安全攝像頭等）之間的實際流量。通過分析網絡設備會話，您能夠查看詳細的配置信息，以便排除兼容性和連接性問題。
5、VoIP 測試和故障排除
現在，網絡技術人員擁有了可以從網絡邊緣測試 VoIP 網絡的工具。NetTool 在線 VoIP 測試儀為一線技術人員提供強大的在線測試能力，幫助您監測邊緣 VoIP 服務。啟動日志顯示關鍵啟動事件，如 DHCP 地址請求、呼叫服務器和網關的 DNS 查找、操作文件下載以及呼叫服務器注冊等。NetTool VoIP 可支持全面的 IP 電話啟動過程故障診斷，包括結構化線纜、跳線的物理層測試、交換機端口配置、VLAN 和 PoE 電壓等。
VoIP 日志顯示呼叫控制事件，QoS 配置和呼叫質量指標。該日志記錄呼叫設置、配置和呼叫過程中斷等信息。在呼叫進行時，將顯示 RTP 配置，其中包括 IP 地址、使用的端口、VLAN 優先級或 Diff Serv 和編碼解碼器等。一旦呼叫結束后，日志將顯示 RTP 質量指標如抖動和丟包等。
VoIP 監視器功能可測量 RTP 流并顯示幀數、幀丟失數、亂序幀數和抖動，幫助跟蹤呼叫質量。此外，該監視器還可顯示 RTCP 端點信息，如抖動和丟包等。此外，還可提供呼叫過程中電話和網絡兩側的統計信息。用戶只需在 IP 電話和網絡之間連接該設備，即可查看 VoIP 呼叫，并能解決眾多問題，而無需用到協議分析儀。您可用它來診斷電話啟動、通話控制問題，并測量關鍵性呼叫質量指標。NetTool 可以與采用 SIP、SCCP 或 H.323 呼叫控制協議的 IP 電話兼容。
6、PoE 性能測試和故障排除
在部署 PoE 服務或安裝供電設備之前，需要對以太網供電 (PoE) 鏈路特性進行充分分析。通過檢驗 PoE 線對、線路電壓和電流，以確保成功的部署。在 PD 和 PSE 之間在線放入NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)，以診斷和排除 PoE 鏈路配置問題。
7、通過 NetProve快速定位連接和應用響應問題
通過 NetProve 自動診斷功能，能以前所未有的速度驗證、定位和記錄網絡連接和應用端口響應問題。 如果您收到用戶抱怨網絡應用速度太慢的投訴，就可以通過 NetTool II系列在線型網絡萬用表(NTS2-PRO,NTS2-VOIP,NTS2-NSKIT)，查看關鍵網絡設備和服務連接情況，并快速確定是不是真的出現了網絡故障。如果網絡出現故障，NetProve 將隔離問題源，以便您能快速進行修復。如果不屬于網絡問題，NetProve 將確定響應較慢的應用端口，這樣，您就可分配相應的資源以解決問題。這種解決連接和應用響應問題的革新性方式，比傳統方法至少快四倍，因而能提高工作效率和用戶滿意度。
8、在實時網絡中確定電纜位置
IntelliTone 的數字信號可幫助您方便地找到隱藏在地板、天花板、墻壁和線束中的電纜。這一突破性數字技術，配合 IntelliTone 探頭（選件），可安全、高效地確定在運行網絡中的電纜位置，即使是在交換機處端接。為什么選擇數字信號？IntelliTone 數字信號采用高頻率，匹配線纜設備按照設計傳送的較高頻率數據。這樣，該音頻就能夠抑制以太網交換機的干擾數據信號和侵入性的低頻端接。通過 IntelliTone 探頭，工作人員可在安裝、故障排除以及移動、增加和更改期間快速定位正確的電纜。IntelliTone 探頭可通過音頻和 LED 直觀指示燈清楚地確定該數字信號，幫助您從線束或配線板中快速隔離出正確的電纜 — 使電纜位置不再混淆。數字音頻發生器也很有幫助，它可以顯示電纜接線圖，而且在定位電纜后檢查短路、開路和錯線。? IntelliTone 探頭具有 RJ45 輸入端口和線對圖功能，可直接插入配線板或墻上端口。
福祿克Fluke NetTool II系列在線型網絡萬用表(NTS2)技術指標：
NetTool II 系列一般規格
介質訪問? 10/100/1000 Base-TX 和 PoE (802.3af)
電纜測試? 內置接線圖、電纜識別器電纜 ID、電纜長度、開路、短路和串繞線對
電纜音頻探頭? IntelliTone 或模擬（各帶兩首曲目）
電纜長度? 精度為 +/-（10 % 或讀數 + 1 米）
端口? Hub/NIC 屏蔽接頭 (RJ-45) 和 USB 輸入插座
使用界面? 圖標/菜單式界面，按鈕導航
電池? 可更換堿性電池，或可選可充電鎳氫電池 (NiMH) AA 電池
尺寸? 19.0 厘米 x 8.9 厘米 x 4.4 厘米（7.5 x 3.5 英寸 x 1.75英寸）
重量? 0.54 公斤（1 磅 3 盎司）
保修期? 1 年（或更長保修期）
LED 指示器 (8)? 10/100/1000（鏈路）、CLSN/ERR（沖突/錯誤情況）、UTIL（利用率）、PoE（以太網供電）和 CHARGE（充電）
NetTool 10/100
介質訪問? 10BASE-T 和 100BASE-TX
可識別? 10BASE-T, 100BASE-TX（全雙工或半雙工）, 令牌環(4/16 Mbps), 電話*（tip and ring pins)
呼叫控制? SIP 和 SCCP
電纜測試? 布線圖、電纜長度、開路、短路和串繞線對。精度：Cat-5 電纜 ±10%
端口? Hub/NIC 屏蔽接頭 (RJ-45)。串口 – 定制的 2.5mm“立體聲”輸入插孔
使用界面? 圖標/菜單式界面，按鈕導航
電源? 可更換堿性電池，或可選可充電鎳氫電池 (NiMH) 電池，或可選交流適配器。（4 節堿性電池可連續使用約 20 小時。）
尺寸? 12.5 厘米 x 7.8 厘米 x 4.3 厘米（5 英寸 x 3 英寸 x 1.7 英寸）
重量? 210 克
保修期? 一年（或更長保修期）
LED 指示器 (4)? 每側 2 個（鏈接、利用率、沖突和錯誤）
福祿克Fluke NetTool II系列在線型網絡萬用表(NTS2)選型指南：
型號Model Number/Name Description
NTS2-NSKIT NetTool II 系列在線型網絡萬用表套包 包括：10/100/1000Mbps 在線測試工具、VoIP 選件、監控和驗證 選件、NetProve 診斷工具、IntelliTone 音頻發生器、IntelliTone Pro 200 探頭、NetTool 連接 PC 軟件、電纜識別器接線圖 #1-6、一組 4 節 AA 堿性電池、NiMH 電池/充電器工具包、USB 到迷你 USB 電纜、以太網電纜、快速入門指南、含有多語言用戶手冊的 CD、TPAK 儀表懸掛工具包以及豪華便攜包
NTS2-VOIP NetTool 系列 II Pro VoIP 包括：10/100/1000Mbps 在線測試工具、VoIP 選件、NetProve 診斷工具、IntelliTone 音頻發生器、NetTool 連接 PC 軟件、電纜識別器接線圖 #1、一組 4 節 AA 堿性電池、USB 到迷你 USB 電纜、以太網電纜、快速入門指南、含有多語言用戶手冊的 CD 以及便攜包
NTS2-PRO NetTool 系列 II Pro 包括：10/100/1000Mbps 在線測試工具、NetProve 診斷工具、、NetTool 連接 PC 軟件、電纜識別器接線圖 #1、一組 4 節 AA 堿性電池、USB 到迷你 USB 電纜、以太網電纜、快速入門指南、含有多語言用戶手冊的 CD 以及便攜包
NT-VOIP NetTool 10/100 Pro VoIP 包括：10/100Mbps 在線測試工具、VoIP 選件、NetTool Blaster PC 軟件、NetTool 電纜識別器、一組 4 節 AA 堿性電池、串行電纜、以太網電纜、快速入門指南、含有多語言用戶手冊的 CD 以及便攜包
NT-PRO NetTool 10/100 Pro 包括：10/100Mbps 在線測試工具、NetTool Blaster PC 軟件、NetTool 電纜識別器、一組 4 節 AA 堿性電池、串行電纜、以太網電纜、快速入門指南、含有多語言用戶手冊的 CD 以及便攜包
NT NetTool 10/100 包括：10/100Mbps 單端測試工具、NetTool Blaster PC 軟件、NetTool 電纜識別器、一組 4 節 AA 堿性電池、串行電纜、以太網電纜、快速入門指南、含有多語言用戶手冊的 CD 以及便攜包
——————————————————————————–
選項Model Number/Name Description
NT-PRO-OPT 從 NT 升級到 NT-PRO
NTS2-MONAUTH-OPT 將 監控和驗證 功能添加到 NTS2-PRO 或 NTS2-VOIP 中
NT-VOIP-OPT 從 NT-PRO 升級到 NT-VOIP
NTS2-VOIP-OPT 從 NTS2-PRO 升級到 NTS2-VOIP
——————————————————————————–
支持Model Number/Name Description
GLD-NT NetTool 金級會員支持服務
——————————————————————————–
零配件Model Number/Name Description
NT-AC-ADAPT NetTool 10/100 交流電源適配器
NT-Holster Holster，適合 10/100
NT-BATT-CHG NT 10/100 鎳氫 (NiMH) 電池充電器和 LinkRunner 鏈路通
BATT-AA-NIMH 適用于所有 NT 型號的可充電鎳氫 (NiMH) 電池組 (4) 和 LinkRunner 鏈路通
DTX-ACUN 通用 AC 適配器，適用于 DTX、NTS2、ES、ES2
WIREVIEW 1 電纜識別器接線圖 #1，適用于 NTS2、ES、ES2 和 OPV INA
WIREVIEW 2-6 電纜識別器接線圖 #2-6，適用于 NTS2、ES、ES2 和 OPV INA
NTS2-POWERPACK AC 適配器和鎳氫 (NiMH) 電池組，適合 II 系列
DTX-USB? USB mini-B 電纜，適合 II 系列
NT-SERIAL 10/100 串口電纜
MT-8200-63A IntelliTone 200 探頭包括：IntelliTone 200 探頭、RJ11 和 RJ 45 跳線、系索、所有者光盤和快速入門指南以及 9 伏電池
]]>
