在所需設備中，我們展示了兩根接入光纖(用作發射補償光纖和尾纖)和兩根SmartLoop智能環回跳線，您需要將一根SmartLoop跳線送到遠端位置，并將第二根SmartLoop跳線作為OTDR SmartLoop智能環回光纖補償過程的一部分。福祿克網絡的所有SmartLoop智能環回跳線都是完全相同的，這就允許您在本地利用一根跳線設置補償，但實際測試使用位于遠端的SmartLoop智能環回跳線。

從主機的主頁(HOME)屏幕，您需要改回到端面檢查測試，檢查接入光纖、SmartLoop智能環回跳線和尾纖的每個連接端面。完成檢查之后，選擇OTDR SmartLoop智能環回測試，并設置相應的跳線補償。按照SET COMP (設置補償)向導中的說明執行。補償方法允許OTDR從測量中去除接入光纖、SmartLoop智能

圖7.安裝OTDR模塊后，由主頁屏幕，從光纖檢查測試更改為檢查跳線上的連接器，然后選擇SmartLoop OTDR測試。輕觸SET COMP (設置補償)，然后按照說明執行。

環回跳線和尾纖的影響。這將使您能夠雙向(從兩端)測量光纖，并獲得每根被測光纖的平均結果。?完成SET COMP (設置補償)之后，檢查OTDR曲線并確認跳線之間的連接損耗小于0.25dB。這將能夠保證最佳測量結果。

如果連接全部狀態良好，則保存SET COMP (設置補償)結果，OTDR將會要求您確認保存。現在，可以在測試位置利用發射補償光纖和尾纖連接到被測鏈路。確保位于遠端的助手將SmartLoop智能環回跳線連接到相同的被測試光纖線對。

圖8.SmartLoop測試配置，輕觸TEST (測試)進行測試，中途將需要更換測試跳線。

完成測試連接之后，輕觸TEST (測試)按鈕，然后根據說明執行，中途需要將OTDR保護跳線從光纖A更換到光纖B，如圖8所示。更換保護光纖之后，輕觸DONE (完成)。?完成測試之后，按SAVE (保存)保存結果。本例中，我們將結果保存為FIBER A和FIBER B，這是組成一條雙光纖鏈路里的的兩根光纖。

圖9.獲得雙向測試結果后，采用正確的光纖ID，將每根光纖保存為獨立的光纖。

SmartLoop OTDR測試的結果表明，兩根光纖的損耗相當。這能夠確認OLTS環回測試的結果是有效的，每根光纖的損耗都較低。如果某根光纖有問題，我們則可以利用OTDR結果來隔離該光纖中的問題。至此就完成了1級和2級測試，并且我們已經驗證了結果，現在可以利用福祿克網絡的免費LinkWare解決方案存檔。

圖10.在LinkWare PC中顯示的測試結果。

存檔測試結果?在將結果下載到電腦版報告管理軟件LinkWare PC (或上傳到福祿克云平臺LinkWare Live)后，就能夠生成存檔，證明光纖經過正確測試并滿足相應測試標準的要求。下面利用電腦版報告管理軟件LinkWare PC演示存檔實例。

將項目的測試結果下載到了LinkWare PC。

作為報告的一部分，您需要檢查測試參考跳線TRC檢驗結果。這表明，安裝人員在測試期間使用的是測試參考跳線，且跳線狀態良好。這就使顧問或審查人員能夠相信測試的有效性。從圖中高亮標記顯示的部分，我們可以看出，測試參考跳線TRC的損耗小于0.25dB，是可以接受的。如果需要，您還可以保存TRC測試參考跳線的端面圖像，證明其是清潔的。在第3行，我們可以看到OLTS環回結果，第4和5行是OTDR結果。我們可進一步展開OTDR結果，檢查每根光纖的雙向平均結果，這是最重要的測量結果。

圖11.FIBER A OTDR測試結果，包括平均值和各個方向的測試結果。

首先確保已經保存測試結果，然后為最終用戶生成測試報告。利用LinkWare PC，我們可以在一份報告中展示和保存全部三種結果：光纖端面檢查、OLTS和OTDR曲線。

圖12. OLTS測試和光纖端面檢查的光損耗測試報告。? ? ? ?圖13. FIBER A的雙向OTDR測試匯總報告。

對于OTDR測試，標準要求雙向平均結果。在使用SmartLoop OTDR功能時，OptiFiber會自動完成雙向平均計算。

圖14. 從FIBER A的終端1捕獲的曲線，是雙向平均結果的一部分。

由

圖3.必需的OTDR(OFP2-100-Q)測試、電纜ID及測試要求、完整的項目描述、Home(主頁)屏幕。

大家可以看到（參考上圖），福祿克OTDR光纖測試儀在設置里面有設置補償光纖的選項，那是什么意思呢？為什么要進行光纖的補償設置？

首先，補償光纖包括前導光纖和尾纖，由于之前測試的時候是將被測鏈路直接插在儀器上進行測試，這樣做的話有個小問題，被測鏈路的第一個頭由于直接插在儀器上，精度再高的儀器也會有個反應盲區，第一個頭是測不出來的。因此，前導光纖是為了避開端口盲區，從而看清被測鏈路的第一個連接器。

同樣的道理，如果被測光纖不接尾纖的話，光直接射到空氣中，反射會比較大，直接判斷為不合格，無法判斷最后一個頭質量的好壞，因此，尾纖是為了加一段光纖來仿真實際反射的狀況，以此來評估光纖末端的連接質量。

因此，我們建議您使用前導光纖和尾纖。此外，要使用前導和尾纖補償功能，福祿克設備給您提供四個選項，以便在OTDR測試中減去這段光纖的長度，如果您試圖在無前導光纖和尾纖的情況下進行測試的時候，我們的OTDR設備會顯示一個警告信息。

其中第一個選項代表只使用前導光纖，第二個選擇為前導光纖和尾纖，第三個選擇是前導光纖、光纖和尾纖，第四個即手動設置，一般是當有APC連接的單模光纖時使用。

下面我們看一下使用前導光纖測試失敗的一個案例，讓我們分析一下他為什么會失敗呢？

在本案例中（參考上圖），我們可以看到測試儀器連著一條2.12米的前導光纖，并且在2.12米處我們能看到一個連接器，但是不能測量它的損耗，這是為什么呢？因為在進行OTDR測試時國際標準有規定，前導光纖不應短于75米，尾纖不應短于25米，為了使用方便，前導光纖和尾纖通常采用同規格的光纖，且長度一般取多模光纖100米左右，單模最短要求130米。

二級測試即是在一級測試（CertiFiber PRO）的基礎上再增加OTDR的補充測試，再進行判斷就是二級測試。福祿克OFP2-100-Q光纖測試儀OTDR是單端測試，二級測試的參數是損耗和回波損耗。

那為什么要進行二級測試呢？是因為現在的高速光纖鏈路越來越多，很多測試通過了一級測試但在網絡傳輸中還是發現有大量的誤碼出現，其實是因為光纖的某個熔接點或耦合點出了問題，這個點的損耗過高且超過標準所要求的范圍，導致傳輸出了問題。那為什么以前在做光纖驗收測試時只做光纖損耗測試就行了呢？那是因為以前大家光纖傳輸速度相對不高，大多數是萬兆，但現在高速光纖大量增加，如10G、40G、100G、400G，同時高帶寬和高負荷的網絡應用也在增加，如高清視頻、語音、大量的在線交易等。在使用時不僅需要保證光纖損耗合格，同時光纖上的每一個點都要合格，這樣高速光纖在傳輸時才會有保障。

那我們舉個易懂的例子，大家在開車時都經歷過碾壓石子，如果速度比較低時比如60km/h的速度下，我們發現石子對車的影響是不大的，但如果在F1的賽道上出現一個石子，賽車在高速碾壓時是非常危險的，會造成爆胎有可能就會造成車毀人亡的事故，因此F1賽道在比賽前會非常認真的清理賽道。

情況1：找不到光纖接頭！

我們可以使用OptiFiber? Pro OTDR來幫助我們解決問題，質量合格的接頭不光損耗低而且沒有銜接器的反射，很可能不會被顯示出來。但假如我們想定位一個質量合格的熔接接頭，該怎么辦呢？

很簡單，哪里不會點哪里。只需使用手動OTDR選項對設置進行一些簡略調整即可。

首先，我們要在OptiFiber Pro上設置損耗閾值，以定位損耗低于0.1dB的事件。

OptiFiber Pro主動設置的損耗門限為0.15dB，這意味著只會發現大于等于該水平的事件。但是，損耗門限可以由用戶自定義，范圍是0.01至1.50dB。

請注意，較小門限意味著測驗儀需求進行更多丈量或運用更寬脈寬，這可能會添加測驗時刻或跡線上的死區。低于0.15dB的損耗門限也可能導致OTDR發現由于光纖固有缺點導致的錯誤事情。

更改均勻時刻也有助于定位熔接接頭。“均勻時刻”設置了丈量均勻次數以創立終究軌道——較長時刻可削減噪音，然后提醒更多細節，如非反射性接頭事情。

辨認問題

運用高質量的切開和熔接機，很簡單完結正確熔接。可是，假如接頭和脹大部分沒有沿著熔纖盤的導線板正確地放置在熔纖盤內，則可能會導致超出光纖的曲折半徑。

如要定位這種類型的應力，您可能需求測驗兩種波長：多模為850和1300nm；單模為1310和1550。在較長波長下，受應力的光纖將顯示出顯著較高的損耗，而一般較長波長會顯示較低損耗。您可能還需求運用VFL來斷定問題是否出現在決裂或歪曲的光纖，而不是尾纖銜接器，因為軌道上的事情一般會出現在銜接器附近。

雙向測驗也很重要。假如尾纖與其正在熔接的光纖之間存在反向散射不匹配，則將在一個方向上看起來像增益(即負損耗)，在另一個方向上有過多損耗(即虛偽損耗)。假如從兩個方向進行測驗，并對損耗進行均勻，則可取得實踐損耗。

為了簡化雙向測驗，OptiFiber? Pro內置了一個“SmartLoop OTDR”幫手，在雙芯光纖鏈路的遠端運用一個環路，這樣您就可從一端進行雙向測驗。OptiFiber? Pro還內置有均勻功用，可將兩個丈量結果進行均勻，然后提供精確的終究損耗丈量值。

毫無疑問，對于詳細的跡線和“事件圖”，大多數光纖技術人員都認為這些功能相當酷，并且在故障診斷和排除方面，比銅纜測試更有優勢。但實際上，銅纜測試也正在采用跡線功能。

訓練有素的眼睛

與在時域內顯示結果的OTDR類似，福祿克網絡的DSX系列銅纜測試儀（DSX2-8000,DSX2-5000）具有高精度時域反射(HDTDR)和高精度時域串擾(HDTDX)分析儀功能。HDTDR顯示阻抗不連續引起的反射事件的位置和強度，可以通過對其進行分析來確定電纜不合格或插入損耗和回波損耗臨界的原因。可以通過分析HDTDX跡線來定位近端串擾(NEXT)事件的距離和源頭。但是，涉及讀取HDTDR或HDTDX跡線時，也需要訓練有素的眼睛。

例如，查看HDTDR跡線上的事件時，有兩種類型需要考慮——雙極或單極。雙極性事件包含正極和負極特性，而單極事件要么是正極，要么是負極。使用HDTDR時，您可能需要進行縮放以使事件更加清晰可見。經驗豐富的用戶會關注跡線上的事件的幅值和數量。在內部，我們遵循一個簡單的經驗法則，如果電纜中有任何事件和幅值大于0.8％，特別是當這種情況多于4個時，則該電纜可能存在問題。

回波損耗診斷是一種推理，HDTDR跡線讀取專家知道回波損耗的數量，如果一個或所有線對均出現回波損耗，并且沿電纜出現，則可能表明存在不同問題。上述情況同樣適用于分析HDTDX跡線。當一對線的NEXT不合格時，HDTDX跡線讀取專家能夠判斷是否為端接問題，以及哪個連接器是問題所在。

當您需要圖像時

與2級光纖測試情況相同，那些不擅長讀取跡線的技術人員可能需要一些幫助來解讀HDTDR和HDTDX跡線，以確定鏈路不合格的原因。值得慶幸的是，對于銅纜測試，還有一個易于使用的“事件圖”功能。

DSX系列測試儀（DSX2-8000,DSX2-5000）的DIAGNOSTICS(診斷)選項卡下，FAULT INFO(故障信息)功能解讀HDTDR和HDTDX跡線，顯示任何100米長或更短鏈路上距RJ45連接器的距離，并指示插入損耗、回波損耗和NEXT故障的潛在原因。檢測到的潛在故障包括由于潤滑劑或長度原因引起的插入損耗故障以及由于直流接觸電阻問題、電纜質量差或電纜中有水而引起的回波損耗故障。利用HDTDX技術，FAULT INFO(故障信息)功能還可以檢測被測鏈路NEXT故障，故障原因可能是由電纜、端接不良或連接器不兼容或者使用太多連接器導致的。

除了可能的故障原因和位置之外，FAULT INFO(故障信息)的另一項獨特功能是能夠明確指出尤其需要修復哪個問題，從而可以最大程度地改善NEXT。帶有紅色標記的連接器表示其是NEXT的最大來源。請注意，由于故障信息識別的是NEXT和/或回波損耗的最大來源，因此這并不意味著這是唯一事件。此外，如果存在電纜問題和連接器問題，故障信息將首先檢查電纜。是的，連接器可能有問題，但我們不希望您在安裝電纜之前浪費時間來更換它們。

因此，盡管關于光纖與銅纜之間的爭論長期存在，但是如果使用DSX CableAnalyzer，那么利用其跡線和“事件圖”功能進行銅纜故障診斷和排除也同樣很酷！

鏈接：https://pan.baidu.com/s/1i9bi2bxCl8RN9De5x747aQ ? 密碼：i0ux

章 7 使用 OTDR

功能概述 ………………………………………………………………… 133

接頭、按鍵和 LED ?…………………………………………………… 134

如何拆卸和安裝接頭適配器 ………………………………………. 136

OptiFiber Pro 主屏幕 ………………………………………………. 138

OTDR 測試設置 ………………………………………………………. 140

關于前導和末尾線 …………………………………………………… 143

如何防止前導線連接器損壞 ………………………………… 145

如何懸掛前導線 ………………………………………………… 146

OTDR 端口連接質量 ………………………………………………… 146

如何執行 OTDR 測試 ……………………………………………….. 148

OTDR 結果 …………………………………………………………….. 152

EventMap ………………………………………………………… 152

事件表 ……………………………………………………………… 156

OTDR 曲線 ……………………………………………………….. 157

FaultMap 測試 ……………………………………………………….. 160

如何執行 FaultMap 測試 ……………………………………. 161

FaultMap 屏幕 …………………………………………………. 164

SmartLoop 測試 ……………………………………………………… 165

如何執行自動 SmartLoop 測試 ……………………………. 166

SmartLoop 結果 ……………………………………………….. 170

雙向 SmartLoop 測試 ………………………………………… 171

如何進行雙向 SmartLoop 測試 ……………………………. 171

雙向平均結果 ……………………………………………………. 174

章 8 使用可視故障定位儀

可視化故障定位儀的用途 ………………………………………….. 177

如何使用 VFL ………………………………………………………….. 178

1. 波長：850 nm+/-10 nm、1300 nm+35/-15 nm、

1310 nm+/-25 nm、1550 nm+/-30 nm；

2. 測試光纖類型：50/125?m、62.5/125?m、單模

3. 事件死區：

850 nm ：0.5m，1300 nm：0.7 m

1310 nm ：0.6m，1550 nm：0.6 m

4. 衰減死區：

850 nm ：2.5 m，1300 nm ：4.5 m

1310 nm ：3.6 m，1550 nm ：3.7 m；

5. 動態范圍：

850 nm ：一般為 28 dB，1300 nm ：一般為30dB

1310 nm ：一般為 32 dB，1550 nm ：一般為30dB

6. 最大距離范圍設置：多模：40 km，單模：130 km

7. 距離測量范圍：850 nm ：9 km，1300 nm ：35 km

1310 nm ：80 km，1550 nm ：130 km

8. 反射范圍：850 nm ：一般為 -14 dB 至 -57 dB

1300 nm ：一般為 -14 dB 至 -62 dB

1310 nm ：一般為 -14 dB 至 -65dB

1550 nm ：一般為 -14 dB 至 -65 dB

9. 采樣分辨率：3 cm 至 400 cm

10. 脈沖寬度（額定）：

850 nm ：3, 5, 20, 40, 200 ns

1300 nm ：3, 5, 20, 40, 200, 1000 ns

1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

11. 測試時間（每波長）：

自動設置：MM- 一般為 5 秒，SM- 一般為 10 秒；

快速測試設置：MM- 一般為 2 秒，SM- 一般為 5 秒

最佳分辨率設置：MM- 2 到180 秒，SM – 5到180 秒

FaultMap 設置：MM- 2秒（一般），MM- 180秒（最大）

SM – 10 秒（一般），SM – 180 秒（最大）

DataCenter OTDR 設置：

MM – 1秒（一般在850 nm）MM – 7 秒（最大）

SM – 20秒（一般）SM– 40秒（最大）

手動設置：

MM-3，5，10，20，40，60，90，120，180 秒

SM-3，5，10，20，40，60，90，120，180 秒。

12. 在快速測試模式下，測試時間只需兩秒

13. 以預定程序設置快速測試數據中心光纖

14. 超短死區可排除采用短跳線和多個連接器的數據中心光纖鏈路的故障。

15. 以EventMap圖解視圖輕松判定所有高損耗連接器、接點和區域

16. 提供直觀、完整、精細的光纜鏈路透視圖：OTDR曲線，多模850/1300，單模1310/1550

17. 提供強大的故障診斷能力：850nm事件死區小至1米以內

18. 支持光纖二級測試，提供OTDR曲線及事件評估表，符合TSB140標準

19. 可按需自選OTDR自動/手動測試功能，方便快速、深入分析故障

20. 支持快速查閱全部整合的關鍵信息(在儀器屏幕、PC報告中或打印的測試報告上)

21. 能提供光纖通道圖Channel Map，以便核實鏈路真實結構、定位連接器及糾正錯誤信息

22. 提供被測鏈路的OTDR事件評估表，易讀易懂，大大提高故障分析速度，降低分析難度

23. 支持插入光纖視頻顯微鏡，可查看光纖端截面潔凈度和制造缺陷。

24. 集成的Wi-Fi符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）

25. 簡便易用的數據管理，將豐富的報告內容和關鍵測試數據集于一體—包括OTDR、鏈路事件評估表、通道圖、端面視頻截圖等，簡捷、完整并符合TIA-606A標識管理標準

26. 手持式工具設計，外形小巧輕便，堅固耐用，適合狹小擁擠的工作環境

27. 配置:主機、OptiFiber Pro Quad OTDR 模塊、肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、交流電充電器、2個Quick Clean 清潔器 (1.25/2.50 mm)、2根 SC/LC 多模發射電纜 — 50 ?m、2根 SC/LC 單模發射電纜 — 9 ?m、2個OTDR 源端口可互換 LC 適配器、USB 光纖檢查視頻探頭及 4 個探尖、SC/SC Simplex 適配器、2個發射光纖懸掛工具包、集成 Wi-Fi、校準說明和入門指南。

遺憾的是，您發現一些關鍵光纖鏈路的損耗遠超該應用的損失預算。現在您需要對這些鏈路進行故障診斷和排除，以便解決問題，開始下一項工作。找到問題的速度越快，解決問題的速度就越快。

OLTS無法準確確定鏈路的損耗情況，您根本沒有時間檢查每條故障鏈路的連接器是否被污染，或利用可視化故障定位儀(VFL)嘗試找到可能在任何地方的中斷。但是，如果您擁有光時域反射計(OFP2-100-Q)，則可安枕無憂。它是終極故障診斷和排除工具。

反射情況透露更多信息

光纖鏈路問題可能是由于光纖微彎、扭結或斷裂、連接器污染、接頭故障，或者是其他各種現場端接、電纜管理或安裝事故造成的。幸虧OTDR能夠檢測反射光或反向散射，從而定位和測量上述任意事件的損耗。利用OFP2-100-Q檢查細節，還可以全面了解光纖安裝和整體工藝質量。

即使應用僅使用較短波長進行傳輸，但使用OFP2-100-Q進行故障診斷和排除時，最好在850nm和1300nm下進行多模測試，在1310和1550下進行單模測試。通常，較長波長的損耗較低，但是如果光纖受到應力，則較長波長會呈現較高損耗，更容易檢測出問題。

在雙方向均進行故障診斷和排除也很重要。不匹配的接頭在一個方向上看起來可能像是增益(即負損耗)，而在另一個方向上則顯示過大損耗(偽損耗)。但是，如果您進行雙向測試，對損耗進行平均(按照2級測試要求)，則將獲得實際損耗。幸運的是，福祿克網絡的OptiFiber? Pro具有內置SmartLoop功能，使雙向測試變得輕松簡單。

軌跡關乎一切

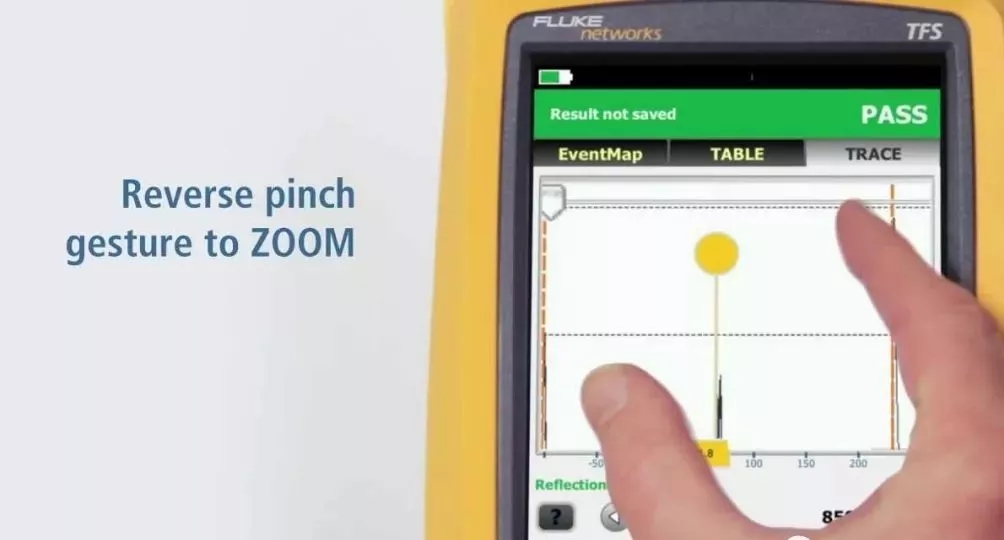

使用OFP2-100-Q進行故障診斷和排除時，將最終獲得沿光纖長度的損耗圖形標記。雖然OTDR曲線看起來有點令人 眩暈，但它利用揭示事件類型的每個上升或下降來表示其測試的光纖鏈路的情況。

經驗豐富的OFP2-100-Q用戶能夠識別測試儀連接器、發射線、連接器、機械接頭，熔接接頭、未匹配光纖以及鏈路末端的反射事件。他們會知道出現在鏈路末端的小光點是幻象，不是真正需要關注的事件。

如果你不是軌跡分析專家，也無需擔心。OptiFiber? Pro利用高級的邏輯電路來解讀軌跡，并提供EventMap功能來表征實際事件。錯誤事件以紅色圖標突出顯示，因此您可以更快地找出問題所在。

利用EventMap左下方的幫助圖標即可進行訪問，OptiFiber Pro甚至提供解決任何問題的建議修正措施。這絕對是一款終極故障診斷和排除工具！
