NETSCOUT(原FLUKE)OptiView XG操作視頻(OPVXG,OPVXG-10G,OPVXG-PRO)

深圳連訊 — Fri, 13 Apr 2018 01:25:39 +0000

深圳連訊達（0755-83999818）有20年測試儀器行業經驗，在中國大陸地區提供福祿克FLUKE OptiView XG(OPVXG,OPVXG-10G,OPVXG-PRO)產品銷售，報價，以及技術支持和售后服務。本操作視頻僅供參考，如果更多幫忙歡迎聯系深圳連訊達。

2016年NetScout Optiview XG 代理商培訓會

深圳連訊 — Thu, 08 Sep 2016 13:05:13 +0000

2016年9月3日，NetScout在中國廣州舉辦 Optiview XG 代理商培訓會，深圳連訊達拍銷售工程師參加培訓，提升專業水平，更好的為客戶提供全方位服務。

Optiview XG本身FLUKE網絡產品部分，現經NetScout公司收購，成為NetScout企業網絡方案部分。本次是由NETSCOUT工程師Surya?Sadikin 全程英文講解。

Optiview XG功能概覽：

設備發現（搜索所有主機，服務器，交換機，路由器等，形成拓?fù)浣Y(jié)構圖）；

故障分析（直接發現問題，點擊故障點發現問題一目了然）；

無線分析（無線覆蓋，無線故障分析，頻譜分析）；

捕包和流量分析；性能分析（吞吐，丟包，時延等）；

關鍵設備監控（設備利用率，CPU，端口使用情況等）。

特大喜訊！

Opitview XG 是便攜式網絡測試儀的瑞士軍刀，可以為您解決任何網絡問題。連訊達現在現貨促銷Optiview XG全系列型號（OPVXG，OPVXG-PRO，OPVXG-10G，OPVXG-PROPLUS，OPVXG-EXPT，OPVXG-EXPTPLUS）數量各2臺，現貨供應，特價促銷！詳情聯系：0755-83999818（20線），13798421872尹小姐 13715297556許先生。

城市交通軌道場強與干擾測試方案OPVXG-PRO

深圳連訊 — Fri, 22 May 2015 02:24:37 +0000

使用OPVXG-PRO無線分析設備，針對XX號線每一個車站進站、出站與運行區間的AP的場強進行測試，測試結果顯示，CBTC的AP場強均在-62dbm左右，下述測試結果中顯示的SSID為01XIY01T的測試結果，其中兩個-62dbm的場強所對應的AP即是在某個車站出站時間點取得的AP場強數據。

下面這個fluke OPVXG-PRO測試結果包括兩個SSID：Line-01以及alcatel-ap，這兩個AP工作在5.8G的153信道，是用于PIS的AP，場強比用于CBTC的AP的場強要大一些，在-41dbm和-42dbm左右。

除了針對AP的場強的測試以外，在STA的測試界面，可見與01XIY01T這個CBTC網絡連接的STA在某一個時刻包括以下設備：F4:F1:5A:65:8E:31，與alcatel-ap這個PIS網絡連接的STA有：00:1A:DD:BD:65:E4，這兩個STA設備的場強為-51dbm左右，如果懷疑這兩個STA并不是列車的接收裝置，那么就需要調查是否有非法接入的可能。

在測試過程中，可見所有與CBTC網絡（01XIY01T）連接的終端STA如下圖所示，圓心上的MAC是01XIY01T這個網絡下面AP的MAC地址，圓周上的MAC地址或者IP地址即為所有與其連接的終端，如果有非法接入的STA，在這個界面中可以發現：

下面是PIS對應的網絡（alcatel-ap）的STA連接情況，有兩個STA與其相關聯，但是按照工程師的說法PIS還未啟用，所以正常來講應該沒有STA與此網絡相連。

下面是PIS的Line-01網絡連接情況，沒發現有任何STA與此網絡的AP相連。

ISO27001是信息安全國際標準，此標準定義包括WLAN設備在內的網絡設備的安全準則，OPVXG無線分析儀可以對違反此標準的設備安全漏洞進行自動發現、自動出具審計結果報告，在本次測試中，沒有發現違反ISO27001的項目。

針對信道干擾的測試發現，偶爾會有比較嚴重的干擾情況出現，下例中，信道1到信道3的干擾指標在9到11之間，這樣的干擾指標會對系統有一定影響，下圖可見測試時間段是黃色預警，如果超過指標25，就會紅色預警，說明會對系統有嚴重影響。

頻譜測試工具的結果顯示，在某些車站進出站的過程中，發現有非-WIFI干擾源存在，影響信道范圍為11-14，目前對CBTC工作的信道1和信道6沒有影響，對5.8G的PIS系統也沒有影響，但是需要嚴密監視，看是否會有影響工作的1、6信道以及149、153、157信道的可能。

本次現場測試沒有使用800MHz頻段的頻譜測試，鑒于800Mhz在地鐵應急通信的重要意義，我們建議后續將800Mhz頻段的測試考慮在內，該頻率的測試可以發現干擾集群通信系統和干擾源，并作取證記錄，以確保在800Mhz集群通信系統被干擾的時候，可以找到源頭。

針對頻譜的測試，為了將一段時間的無線頻譜環境的測試結果做記錄，用于隨機性強的干擾情況的有效定位和解決，產品支持記錄與取證功能，可以長時間記錄無線頻譜活動與事件，為將來的責任歸屬的判斷提供依據。

針對WIFI和800Mhz頻段的測試，如果發現干擾源，產品可以定位干擾源位置，找到后排除。

福祿克Fluke OptiView XG(OPVXG,OPVXG-PRO）網絡服務設置與分析

深圳連訊 — Tue, 30 Dec 2014 08:41:34 +0000

福祿克Fluke OptiView XG(OPVXG,OPVXG-PRO）網絡服務會分析 DHCP 服務器、DNS 服務器以及默認路由器的響應。當啟用發現功能的端口連接至網絡時，發現功能會自動添加這些測試。啟用發現的端口在 Settings | Discovery | Discovery Control (設置 | 發現 | 發現控制) 屏幕中配置。您也可以手動添加 DHCP 和 DNS 服務器測試。

注：您無法手動添加或編輯默認路由器測試。該測試自動添加到每個啟用了發現的端口 (網絡、管理和/或無線端口)。

當從網絡斷開分析儀端口時，與被刪除端口相關聯的網絡服務自動測試將被刪除。在將福祿克Fluke OptiView XG(OPVXG,OPVXG-PRO）分析儀端口重新連接到網絡時，如果之前發現的設備仍然可用，則自動添加測試并運行。可在 Settings | Discovery | Discovery Control (設置 | 發現 | 發現控制) 屏幕中禁用自動測試。在 Discovery Control (發現控制) 屏幕中，您還可以啟用/禁用管理端口和無線端口，這會在這些端口上啟用/禁用網絡服務發現。該端口斷開時，手動添加的測試不會被刪除。該端口重新連接到網絡或在 Discovery Control (發現控制) 屏幕中啟用時，將再次運行這些測試。

注：屏幕底部的鏈接 Create Packet Capture Filter for selection (為所選項創建包捕獲過濾器) 只能用于在 10/100/1000/10Gbps 網絡端口上發現的網絡服務設備。這是因?yàn)榘东@功能只能在 10/100/1000/10Gbps 網絡端口執行，而不能在管理端口或無線端口執行。

為什么發現功能屏幕與網絡服務屏幕中的 DNS 和 DHCP 設備的數量不同？

DNS 和 DHCP 設備不會從發現屏幕中刪除，直到選擇 Clear and Rerun (清除并重新運行) 或福祿克Fluke OptiView XG(OPVXG,OPVXG-PRO）分析儀關閉。當連接斷開或分析儀發現端口被禁用時，這些設備將從網絡服務屏幕中刪除。這就是發現功能屏幕中的 DNS 和 DHCP 設備比網絡服務屏幕中多的原因。

DHCP 測試

DHCP 測試向 DHCP 設備發送一個 DHCP INFORM 數據包，以驗證它是否在運行。

當 DHCP 被突出顯示時，選擇福祿克Fluke OptiView XG(OPVXG,OPVXG-PRO）View Network Port connection log (查看網絡端口連接日志)，將顯 DHCP 連接序列日志文件。

DNS 測試

DNS 測試對 Settings | Discovery | Discovery Control (設置 | 發現 | 發現控制) 屏幕中輸入的名稱/地址，或在 DNS 配置屏幕中編輯測試時輸入的名稱/地址執行正向和反向查找。默認的 DNS 查找和反向查找名稱為：faxytech.com 和 43.242.131.43。

默認路由器測試

默認路由器測試向 DHCP 服務器提供的地址 (或在網絡端口設置中輸入的靜態地址) 發送一個 ARP 請求并測量響應時間。

Fluke Optiview XG (OPVXG,OPVXG-PRO)幫您快速、高效解決故障并且盈利

深圳連訊 — Fri, 12 Dec 2014 03:24:40 +0000

結束“互相指責”、讓項目更快完成并擴展您的業務的工具和流程。

提供網絡服務的公司 – 系統集成商、咨詢商、服務提供商或網絡附加設備制造商 – 一直在努力提高客戶滿意度并提高利潤，同時還要面臨網絡越來越復雜的情況。現場團隊面臨的問題包括未知的和無記錄的網絡環境、對整個網絡和應用環境的復雜診斷、流程不一致、知識和經驗上的差異、以及一系列應該幫助他們及時、按預算完成任務的工具和解決方案。

本文件主要針對提供這些服務的公司的項目經理、主管或總監，分析了現場團隊面臨的問題，并推薦了可幫助他們提高效率和有效性的一些最佳實踐。

現場團隊組織的工作和最佳實踐
現場團隊面臨的挑戰
OptiView XG 網絡平板分析儀—為現場團隊而設計
結論：使現場團隊更快、更有效率、更有利潤

IT 領域的大部分任務都涉及以某個固定網絡系統為主的工作。核心和數據中心基礎設施架構良好，關鍵流量在穩定、健全且記錄相對良好的鏈路上傳輸。網絡工程師和技師每天都要處理這些熟悉的系統和它們支持的應用。他們對這些東西了如指掌。

網絡技術現場團隊。這些團隊有很大的不同；他們由網絡工程師、集成商、咨詢師和現場技師構成，面臨的環境也非常不同。他們的工作環境是一個根據客戶變化而變化的動態化 IT 場景。這些團隊可能包含來自系統集成商或 VAR 的工程師、服務提供商的“專業服務”團隊、或網絡附加設備制造商的維護支持團隊。現場團隊的客戶在新項目需要支持時或當前系統遇到問題時會需要他們的服務。

客戶項目可能包括：

部署前網絡評估
安裝新設備（網絡基礎設施技術或其他網絡附加設備）
創建網絡文檔
統一現有網絡和應用性能基準
對性能不佳或其他問題進行故障排除
托管的服務；添加，移動，更改

現場團隊的目標是滿足客戶的需求，準時提供預算內的服務。他們希望首次便正確地完成項目，避免返工和時間超支，同時盡量提高客戶滿意度。

鑒于現場團隊面臨的挑戰，這些目標會非常難以實現。本文件將討論現場團隊面臨的獨特問題，以及如何使用 OptiView XG 網絡平板分析儀 – 唯一以現場團隊的獨特需求為目標設計的工具 – 突破性的集成功能解決這些問題。

“有了 OptiView XG 之后，我們團隊的能力讓我們能夠?qū)⒎?wù)內容擴展 30%。”
- Paul Jasina, Infrastructure Insights, Inc.

“我們可以利用 OptiView XG 來為客戶提供附加服務，確保系統性能，并提供持續的故障排除服務來滿足客戶的要求。”在布置 VoIP 系統時，它為我們團隊提供了真正的戰略?xún)?yōu)勢。”
- Pruitt Communications 運營副總裁 Tommy Pruitt

現場團隊組織的工作和最佳實踐現場團隊為客戶做的項目根據他們工作的每個網絡環境的變化而變化。這要求現場工程師不但要有熟練的技能，還要有很強的適應能力，因?yàn)闆](méi)有任何兩個項目是完全相同的。無論手上具體是什么任務，總會有幾個最佳實踐確保項目取得成功，同時最大程度地提高現場團隊的利潤。

部署前評估：為避免項目后期出現意外，并從一開始便制定一個準確的項目計劃，您必須先對客戶環境進行全面的評估。完全了解已存在的條件、性能、庫存和架構對于管理財務風險并保證部署成功有重要意義。項目涉及無線 (802.11 WLAN) 組件時更是如此。

安裝和測試：安裝和上線并不僅僅是“簡單堆砌”和使用幾個會閃的燈測試連接。最佳實踐包括“隨走隨測”方法，即將解決問題的范圍限制在網絡中的一個區域。如果僅在項目最后進行測試，則可能難以快速隔離問題領域，浪費更多的時間。安裝時突然出現的問題必須及時處理，且必須對承諾的性能進行驗證，證明基礎設施能夠支持當前的和未來的流量負載。

對于資本設備制造商（如網絡附加庫存處理設備、醫療或文檔成像系統、安全設備等），供應商現場團隊必須確保并記錄設備已安裝正確、能夠隨時連接到任何必需的本地或遠程管理控制臺或服務器。

文檔/報告：項目完成前典型的“最后一步”（通常是支付服務前的必需一步），客戶通常會要求證明已按規格完成項目的證明文檔。完整的文檔可作為未參加系統安裝的工程師的指導文件，使后續服務和支持更有效率。

避免返工/快速故障診斷：如果遵守了前面步驟的最佳實踐，自然會達到避免返工的結果。在完成前驗證和記錄項目，這樣若客戶在項目結束后進行了更改，可避免現場團隊受到責難。這項保護非常關鍵，因?yàn)榘惭b后派現場團隊提供支持是一項昂貴的任務，會侵蝕項目利潤。如果需要返工和后續支持，則項目經理應采取措施確保團隊配備了正確的工具、流程、文檔和培訓以減少花費在支持電話上的時間。

托管服務：持續支持對于現場團隊企業來說是一個有利可圖的利潤流，通常會作為安裝后支持協議的一部分來銷售。減少支持的時間和成本并增加新利潤來源可提高獲利性。

現場團隊面臨的挑戰雖然每個環境都是不同的且每個項目都有一堆情況需要考慮，但造成各種現場團隊企業項目交付復雜化的潛藏因素卻驚人地相似。這些挑戰一般包括以下方面：

未知的網絡環境 – 現場工程師需要“跳入”不熟悉的系統，提供建議，并盡快開始執行項目。他們需要猜測之前就存在的問題，從而造成項目延期或無法成功交付。客戶提供的文檔通常不可靠或是過期的，而團隊中分配的支持人員可能沒有做出準確估計所需的系統知識。最后這會導致現場團隊損失金錢。如果沒有正確的工具、技能和可視性，現場團隊會在現場花費更長的時間，甚至可能需要將網絡評估外包給其他咨詢公司，減少項目利潤。

互相指責 – 這是現場團隊面臨的特別讓人沮喪的問題。執行項目期間，客戶可能會責怪他們?yōu)榫W(wǎng)絡帶來了新問題，無論這些是否是原已存在的問題。或者，“互相指責”也可能發生在 IT 企業內部，即出現問題時各個部門相互指責。現場團隊工程師可能會被拉入這些沖突，使他們從核心項目上分心。現場工程師經常需要扮演“教育者”的角色－向技術較弱的客戶解釋技術的各個方面和功能（如 TCP 網絡互聯的基礎），浪費寶貴的項目部署時間，從而增加成本。“這是你們的設備！”和“不，這是你們的網絡”的爭論既常見又影響工作效率。

“這是你們的設備！”和“不，這是你們的網絡”的爭論既常見又影響工作效率。

提供證據 – 無論是證明設備安裝提供了指定的功能和性能，還是用于解決“互相指責”，現場團隊都要提供客觀的證據。意見不足以解決“互相指責”的游戲 – 必須有可驗證的數據和文檔，無論是報告還是跟蹤文件的形式。減少生成這種證據所需的時間和努力非常重要。

手動流程 – 許多現場團隊依靠手動、不可重復的流程創建圖紙、庫存報告、用戶連接圖、和其他網絡和服務文檔。僅僅時間太長這一點，就使項目交付中的這一步驟苦不堪言。

現場團隊的技能、能力和工具差異 – 團隊成員的知識和經驗可能會有很大差異，導致公司無法提供一致的高水平服務。因?yàn)閹缀鯚o(wú)法在每個獨特的網絡系統上重復相同的任務，所以公司難以為新團隊成員制定標準的流程。

尋找新利潤來源 – 現場團隊可能會一直忙于應付來自過去的項目的回應性工作，導致公司無法擴展新服務，如網絡評估、故障診斷或問題咨詢等。如果現有員工缺乏提供新服務所需的技能和工具，則會難以擴大利潤。讓工程師更有效率地做當前工作并為他們提供強大的工具，然后即可在這些新利潤領域?qū)で髷U(kuò)展。

如果現場工程師未做好迎接這些挑戰的準備，則項目完成期限會被延誤，導致客戶不滿意，甚至丟失業務。IT 環境每天都在變得越來越復雜和業務關鍵，意味著這些挑戰只會越來越困難且越來越需要克服。客戶哪里有困難或復雜性，哪里對集成商或服務提供商來說就意味著機會。

OptiView XG 網絡平板分析儀—為現場團隊而設計

OptiView XG 集成網絡平板分析儀從最開始便是為幫助移動工程師迎接這些挑戰而設計的。這款多功能且高度便攜的分析儀提供了快速發現、測試、診斷、記錄和驗證網絡所需的工具，即時為分析人員提供深入的知識。有了這些數據，現場團隊即可保證從開始到及時完成項目整個過程無憂。項目后驗證可保證客戶滿意并減少返工，使現場團隊有時間開始新項目或提供擴展服務。

OptiView XG 上的特定功能可滿足各種現場團隊的需求，并可用于整個項目交付過程。下面的章節說明了這些功能如何幫助現場團隊克服他們面臨的挑戰。

挑戰：未知的網絡環境
功能：自動網絡發現，路徑分析

只需幾分鐘，OptiView XG 便可發現網絡中的所有交換機、服務器、呼叫管理器、無線 LAN 控制器、VLAN、路由器、接入點、無線用戶、打印機和主機。然后收集設備數據、清查并通過清晰的網絡發現視圖顯示給工程師。在發現的同時，還可以顯示交換機和路由詳情，如鏈接、速度、利用率、鏈路伙伴、端口錯誤甚至網絡流量數據。“圖形化路徑分析”功能可以顯示從客戶端到服務器的二層和三層交換機和路由器路徑，以及該路徑上的所有接口的利用情況和錯誤。這些數據使現場團隊能夠快速了解網絡環境，且通常與設計和安裝網絡的人員有相同的理想水平（甚至更好！）。

圖形化路徑分析可即時檢查端對端的網絡路徑和健康狀況。

挑戰：“互相指責”
功能：自動發現錯誤，應用響應時間，數據包捕捉和解碼器

開始一個項目之前，分析人員能夠自動檢測影響網絡性能的網絡錯誤和配置錯誤。然后可以測試應用性能并了解基準性能，從而準確地了解當前的延遲情況。現場工程師可以在初步估計中加入這些錯誤的解決方案，也可在開始工作前向客戶提供現有問題的清單。這些信息可避免現場團隊因已存在的網絡問題受到責怪。

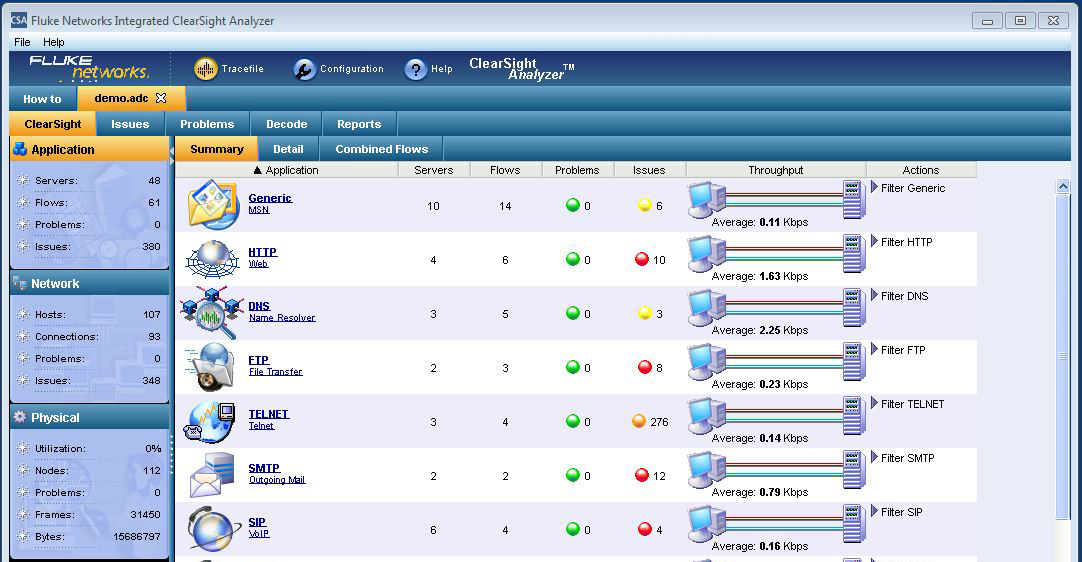

OptiView XG 上的 ClearSight? 分析儀中的數據包捕捉和解碼功能可幫助現場團隊隔離網絡、服務器或應用問題。OptiView 上的定制硬件可確保高達 10Gbps 的無損線速率捕捉 – 這是筆記本或其他非專業平板無法做到的。ClearSight 以圖形格式提供分析數據，清晰地顯示延遲原因是數據包丟失（網絡）、服務器響應慢（服務器）還是應用調用或響應問題（應用）。ClearSight 無需強迫用戶理解解碼并瀏覽數百萬數據包即可提供可操作的數據。這種能力可迅速找到問題的根本原因，從而幫助解決 IT 部門“互相指責”的問題。

ClearSight 分析儀讓所有現場工程師都能成為數據包解碼專家。

挑戰：驗證項目

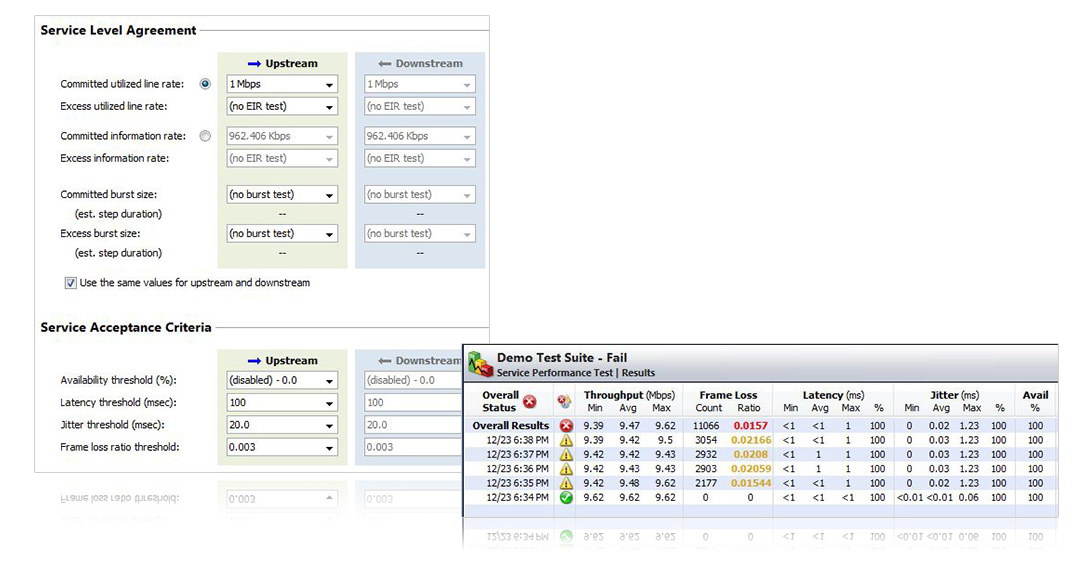

功能：網絡性能測試

現場團隊可以高達 10Gbps 的線速測試和驗證網絡路徑。用戶能夠利用網絡性能測試功能 (NPT) 在整個廣域網、園區網的鏈路或數據中心注入實際流量并測試其端對端性能。服務提供商可利用配置的數據流中的 QoS 設置驗證運營商基礎設施上的差異化服務配置。NPT 以 ITU Y.1564 以太網性能測試標準為基礎，為現場團隊提供了標準的驗證，測試從吞吐量、丟包、抖動、延遲、可用性和 QoS 等方面，證明鏈路質量和完整性。可從這些測試中快速生成報告并交給客戶，證明項目可提供預期結果。性能測試可用于驗證 WAN 性能，確保新數據中心設備可提供預期結果，或診斷網絡上的語音質量問題、數據包丟失和吞吐量問題。

網絡性能測試可驗證安裝、網絡容量和 QoS。

挑戰：文檔
功能：一鍵報告，Visio 圖，網絡導航器

自動生成網絡庫存報告，節省數小時的手工勞動。在自動發現流程之后，幾秒內即可創建完成這些報告。OptiView XG 使工程師能夠自動生成發現的網絡的 Microsoft? Visio 圖，從而可以節省大量時間。使用網絡導航器功能快速檢查 CDP/LLDP 鏈路伙伴和終端用戶交換機連接。無需依賴舊文檔或本地技師的記憶，現場團隊即可確保得到當前網絡的最新完整信息。該文檔還可提高項目速度并為客戶提供一份珍貴的交付結果。現場團隊可通過提供網絡文檔服務得到額外的利潤。
自動網絡圖可節省數小時的手工勞動，立即生成最新的文檔。

挑戰：現場團隊的技能、能力和工具差異
功能：集成有線和無線，10Gbps 分析能力，Windows PC

OptiView XG 提供引導式工作流，引導用戶得到需要的信息，且無需成為產品專家。引導式故障診斷建議可針對觀察到的問題提供針對性建議。任何人都可以使用板載 ClearSight 分析儀找到問題的根本原因，即便是面對復雜的數據包級別的情況。

一流的 AirMagnet 無線分析模塊是 OptiView XG 的選配件，可結合 XG 的多個集成 Wi-Fi 廣播使用。這些無線工具包括用于診斷無線性能的 AirMagnet WiFi Analyzer、現場調查和覆蓋及吞吐模擬的 AirMagnet SurveyPro 和調查無線干擾源的 AirMagnet Spectrum XT。這些無線工具使現場工程師無需成為射頻專家即可找到 WiFi 問題的根本原因。這些工具也可提高無線現場調查和實施（這是現場團隊的常見項目）的速度。

OptiView XG 的 10Gbps 線速度可對高速數據流進行分析和捕捉。流量分析功能可幫助隔離單個應用和對話，并可一鍵過濾目標流量。

在 OptiView XG 定制硬件和設計提供筆記本或平板無法提供的功能的同時，板載 Windows 7 OS 還讓您能夠使用其他常見應用，因此現場工程師無需再攜帶一個筆記本。XG 平臺上可加載和使用電子郵箱客戶端、網絡應用和其他軟件工具。

這款獨特的集多功能于一體的工具使團隊和團隊成員能夠提供一致的服務，減少了支持供應商的數量，避免了多個用戶界面，并使團隊使用更少的工具實現更高的效率。

挑戰：尋找新利潤來源。
功能：無線站點調查，網絡評估，應用故障診斷

OptiView XG 提供了無與倫比的可視性和易用性，使現場團隊能夠?qū)⒎?wù)擴展到之前無法企及的領域。網絡和應用性能故障診斷、增強無線評估和集成、以及自動化網絡評估均進入現場團隊的服務范圍。這些服務為現在的和將來的客戶提供了擴展的企業服務，同時減少了分包，甚至拒絕所有這些項目的需求。

Tommy Pruitt 是語音 IP 系統集成商 Pruitt Communications 的副總裁，解釋了 OptiView XG 為其業務帶來的變化：

“遺憾的是，我們的工具過時了，沒能經濟有效地為我們的客戶進行網絡評估的功能。因此，我們只好將項目的這部分外包給一個評估專業公司。雖然他們做得很出色，但這意味著我們失去了額外的項目收入，這對我們公司來說是一種戰略上的劣勢。擁有能夠處理網絡評估并自動執行網絡和應用程序故障排除的解決方案對市場和我們的工程師來說都是一個巨大的飛躍。我們可以利用 OptiView XG 來為客戶提供附加服務、確保系統性能以及提供持續的故障排除服務以便滿足客戶的要求。在布置 VoIP 系統時，它為我們團隊提供了真正的戰略?xún)?yōu)勢。”

來自德州達拉斯 Infrastructure Insights, Inc. 的 Paul Jasina 對這些說法表示贊同：“有了 OptiView XG 之后，我們團隊的能力讓我們能夠?qū)⒎?wù)內容擴展 30%。”

結論：使現場團隊更快、更有效率、更有利潤配備 OptiView XG 后，現場團隊可找到網絡上的關鍵可視性數據，從而更快、更好地完成任務。他們不再需要盲目地進入一個新網絡，做一些與潛藏問題不相干的估計。一鍵即可完成網絡預評估，讓工程師順利地完成任務。

現場團隊可收集他們需要的信息，保證按預算、按時完成項目，節省公司資金并提高客戶滿意度。因?yàn)榭稍陔x開現場之前對安裝和服務集成進行驗證，所以能夠避免昂貴的返工。工程師擁有正確的數據來避免“互相指責”，同時讓他們能夠快速隔離網絡、服務器或應用問題。

利用 OptiView XG 網絡平板分析儀擴展您的網絡團隊的能力—并提高您的利潤。

“新定制配置”配備了高速分析儀借助 OptiView XG 版本 12，用戶可保存分析儀配置，從而能夠快速且高效地將 XG 從一個站點或客戶網絡轉移到另一個。所有分析儀設置都會保存：發現設置（包括遠程子網）、儀表盤、關鍵設備、應用基礎設施測試、性能測試等。要將分析儀連接到之前保存的網絡配置文件，只要從“設置”菜單中選擇它即可。這樣能夠保證分析儀配置正確且隨時可連接到任何客戶端或站點網站，從而節省時間。

在版本 12 中保存配置文件使分析儀配置更簡單且更快。

【福祿克】Fluke OPVXG-PRO網絡分析儀OptiView XG

深圳連訊 — Wed, 15 Oct 2014 09:47:57 +0000

深圳市連訊達電子技術開發有限公司現為您提供Fluke OPVXG-PRO網絡分析儀OptiView XG的技術資料，如果您需自己使用購買，投標招標選型做預算標書，中間商集成商購買請聯系電話0755-83999818，我們將為您提供技術支持及原廠正品行貨。

福祿克Fluke OPVXG-PRO網絡分析儀OptiView XG網絡工程師“證明問題不在網絡”并了解問題根源的最快途徑

網絡分析 – 有線和無線
即時網絡映射和網絡路徑分析可迅速識別問題所在
快速診斷網絡和應用程序問題
Line-rate network packet capture and analysis (1G / 10G)
對 VoIP/視頻/UC 部署的網絡質量進行評估
802.11 WLAN 規劃、部署、故障排除
通過 TruView^TM 進行最終用戶響應時間分析

直觀的用戶界面，具有可定制的儀表板、智能導航以及易用報告功能

自動化分析和指導性故障排除讓任何人變成問題解決專家

確保一致的最終用戶體驗和應用程序性能

以應用為中心的分析

綜合的 WLAN 部署和分析

管理網絡和技術變化

報告和記錄

網絡性能測試

一般特征

產品選型

OPVXG-PRO ?：OptiView XG – 網絡分析平板電腦，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 無線認證的國家銷售）

一般規格

物理規格
體積	（高、寬、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），帶電池；4.5 磅（1.8 公斤），無電池
顯示屏	彩色有源矩陣 TFT LCD、1024 x 768 像素、LED 背照燈、帶2觸點的觸摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全線纜連接
環境規格
工作溫度*	10°C 至 30°C（50°F 至 86°F），相對濕度達 95% 。0°C 至 50°C（32°F 至 122°F），相對濕度達 ?75%
貯存溫度	-40°F 至 +160°F（-40°C 至 +71°C）
沖擊和振動	符合 3 類設備的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），電池供電
電氣規格
AC 適配器輸入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 適配器輸出	19 VDC，4.74 A，90 W
電池*	兩個用戶可更換、可充電的 45 瓦特時鋰離子電池組。
電池工作時間	2小時（標準—禁用/關閉網絡在測試端口進行 WLAN 擴展分析可延長約四個小時）
電池充電時間*	3 小時（典型）充電時間取決于電池的剩余電量
系統規格
操作系統	Window 7 Professional 版，64 位，Service Pack 1
PC — 處理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕獲緩沖區	4 GB

* 當內部溫度超過 113°F (45°C) 時電池?zé)o法充電。

**海拔規格適用于 OptiView XG 和電池。可使用 AC 適配器的最高海拔為 2000 米（6,600 英尺）。

有線網絡連接規范

端口
網絡分析端口	2 RJ-45 10/100/1000BASE-T 以太網、小型可插拔 (SFP) 100/1000BASE-X 以太網、增強型小型可插拔 (SFP+) 10GBASE-X 以太網
管理端口	RJ-45 10/100/1000BASE-T 以太網
支持的 SFP 模塊	1000BASE-SX – 850 nm（標準）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模塊	10GBASE-SR – 850 nm（標準）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能夠承受 100 伏特
USB 端口	三個 USB 2.0 端口
eSATA 端口	eSATA 端口用于連接外接硬盤
視頻端口	標準的 VGA 端口，用于連接監視器或投影儀
電纜
線纜類型	100 Ohm UTP 和 ScTP 類別 5、5E、6，ISO/IEC ?等級 C、D、E
線纜長度測量	可測量的線纜長度從 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	長度測量以所選線纜類型的額定傳播速度 (NVP) 為基礎

無線網絡連接規范

無線天線
內部無線天線	7 根內置 2.4 GHz、1.1 dBi 峰值、5GHz、
內部無線天線	3.2 dBi 峰值天線。
外置全向天線	WLAN 全向天線，2.4 GHz 和 5 GHz
	802.11 A/B/G，50 Ω.增益：2.1 dBi (2.45 GHz)
	2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天線	天線，頻率范圍 2.4 – 2.5 和 4.9 – 5.9 GHz
外置定向天線	2.4 GHz 頻帶的最小增益為 5.0 dBi 峰值，以及 5 GHz 頻帶的 7.0 dBi 峰值
外置天線連接器	反向 SMA
無線適配器
數據傳輸率	11a：6/9/12/24/36/48/54 Mbps
	11b：1/2/5.5/11 Mbps
	11g：6/9/12/24/36/48/54 Mbps
	11n (20 MHz)：MCS0-23，達 216 Mbps
	11n (40 MHz)：MCS0-23，達 450 Mbps
工作頻率	2.4000 ~ 2.472 GHz（工業、科學、醫學頻帶）5.180 ~ 5.825 GHz
安全性	64/128 位 WEP 密鑰、WPA、WPA2、802.1x
傳送輸出功率（容差：± 1.5 dBm）	802.11b：18 dBm
	802.11b：18 dBm
	802.11g：17 dBm
	802.11a：11 dBm
	802.11n：2.4 GHz：17 dBm
	802.11n：5 GHz：13 dBm
接收靈敏度（容差：± 2 dBm）	802.11a：10% PER -78 dBm
	802.11b：8% PER -90 dBm
	802.11g：10% PER -80 dBm
	802.11n：2.4 GHz 10% PER
	-72 dBm@HT20
	-70 dBm@HT40
	802.11n：5 GHz 10% PER
	-70 dBm@HT20
	-63 dBm@HT40
功耗（典型）	傳送（傳統模式、HT 20 模式）：870 mA @5 GHz、700 mA @2.4 GHz
	傳送（HT40 模式）：900 mA @5 GHz、750 mA @2.4 GHz
	接收（傳統模式、HT20 模式）：550 mA @5 GHz、520 mA @2.4 GHz
	接收（HT40 模式）：610 mA @5 GHz、600 mA @2.4 GHz

標準及合規規范

所支持的網絡標準
IEEE 10BASE-TX、IEEE 100BASE-TX、 IEEE 1000BASE-TX、IEEE 1000BASE-X、 IEEE 10GBASE-X	RFC：1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合規聲明
EMC	符合 IEC/EN61326-1:2006 的 A 類標準
安全	符合 IEC/EN 61010-1：2001，CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1：2004, EN/IEC 60825-1：2007、EN/IEC 60825-2：2004+ A1:2007 標準
電話*	OptiView XG 并非設計用于連接電話網絡
電話*	OptiView XG 并非設計用于連接 ISDN 線路

*注意：除非通過符合監管機構要求的計算機網絡調制解調器設備，否則不得連接到電話網絡或 ISDN 線路。

【福祿克】Fuke OptiView? XG 網絡分析平板電腦（OPVXG,OPVXG-10G,OPVXG-LAN)

深圳連訊 — Mon, 04 Jul 2011 09:46:49 +0000

OptiView? XG網絡分析平板電腦（OPVXG,OPVXG-10G,OPVXG-LAN,OPVXG-PRO)

自動化網絡和應用程序分析專用平板電腦 — 網絡工程師了解問題根源的最快途徑

平板電腦提供 10/100 Mbps、1/10 Gbps 和 802.11a/b/g/n 無線 LAN 的自動化分析
直觀的用戶界面具有智能導航以及內置的指導性問題解決和用戶定制儀表板，可根據需要查看數據
以應用程序?yàn)橹行牡姆治霁@得網絡應用健康狀況的概況
網絡基礎架構性能分析顯示基礎的業務關鍵應用程序（路徑分析），確保一致的最終用戶體驗
利用自動化診斷和詳細數據可在問題升級之前將其解決
詳細、快速的 Network Discovery（網絡發現）功能可在幾分鐘內立即查明出現了什么問題以及連接到什么地方

OptiView XG 手持式平板分析儀外形獨特，為連接、分析和解決網絡中任何位置（工作臺、數據中心或最終用戶位置）出現的問題提供了最佳的移動性。它可快速分析網絡中的設備、接口和路徑的性能及健康狀況—超出傳統 LAN/WAN 交換與路由功能而整合了異構物理設備、無線網絡、虛擬服務器和網絡的真正網絡結構。

該平板分析儀集成了最新的有線和無線技術，以獨特外形提供強大的專用硬件，為連接、分析和解決網絡中任何位置出現的網絡和應用問題提供了最佳的移動性
通過直觀的個性化儀表板，根據需要準確顯示網絡
提供高達 10 Gbps 的性能測試、“有線” 和 “無線” 自動分析
在問題出現之前，通過分析所需信息，進行主動分析
開箱即用報告與個性化報告

網絡分析 — 亮點

實時發現引擎可發現和跟蹤多達 30,000 個設備—主機、電話、交換機、路由器、接入點和服務器等
獨特的路徑分析可通過圖形方式查看用戶和應用程序資源（本地、遠程或基于云）之間的路徑，并直觀顯示該路徑中的性能數據或主要鏈路和設備的問題
通過采集和監控粒度數據（而非通過典型的網絡管理系統采集的聚合數據）查看間歇性問題
自動檢測網絡問題，建議解決流程
測量 VMware? 環境的性能，包括管理程序可用性、接口利用率以及資源使用水平
實時 NetFlow 數據可找到占用大量帶寬的設備

OptiView? XG 網絡分析平板電腦（OPVXG,OPVXG-10G,OPVXG-LAN,OPVXG-PRO)概述：

（OPVXG,OPVXG-10G,OPVXG-LAN,OPVXG-PRO)

網絡工程師的平板電腦具有專門的定制硬件，可用于在新技術的部署和故障排除中進行自動化網絡和應用程序分析。它在家庭數據中心支持10 GbE 和虛擬服務器；在用戶辦公室支持 802.11n 和應用程序分析；而且在兩者之間可以使用交換機和路由器。利用它來查找您桌面的問題或根據其所收集的數據在故障點進行第一手分析。其獨特的故障排除系統基于前瞻性分析、路徑分析和以應用程序?yàn)橹行牡姆治觯商峁┳詣?dòng)識別問題根本原因的專家指導。

OptiView? XG 網絡分析平板電腦特性（OPVXG,OPVXG-10G,OPVXG-LAN,OPVXG-PRO)

直觀的用戶界面，具有可定制的儀表板、智能導航以及易用報告功能

用戶可配置的儀表板為合適的用戶群呈現有關數據。OptiView XG 具有廣泛可定制的儀表板，有助于將所收集的數據轉變?yōu)榭刹僮餍燥@示。該儀表板可按照個別用戶或整個公司的要求定制。創建儀表板，可按場所甚至按業務功能密切關注網絡和應用程序。這些儀表板可由您團隊的不同成員進行保存和導出。儀表板為您提供網絡的當前狀態概覽，包含路由器、交換機、防火墻、服務器、服務、應用程序以及其他基礎架構設備的關鍵指標。遠程用戶還可以設置儀表板來親自了解網絡運營情況。

性能健康狀況檢查您的企業每天都離不開可靠、安全、快速的網絡。已經負擔過重的 IT 資源需要承擔更多的任務，而網絡維護和優化常常被忽視。其結果是網絡不健康，使用不當、配置錯誤，且容易受到網絡威脅。健康狀況檢查可提供快速概覽，幫助您將關鍵基礎架構和應用程序恢復正常，保持它們的最佳性能并正常運行。> 直觀的用戶界面，具有可定制的儀表板、智能導航以及易用報告功能

虛擬化健康狀況

企業將服務器虛擬化以便節省成本并獲得靈活性。伴隨著虛擬化優點出現的是新的管理虛擬網絡的復雜性。OptiView XG 具有內置功能，可分析虛擬機及其主機 VMware ESX 服務器。由此您可以快速跟蹤了解虛擬服務器健康狀況，并確保杜絕關鍵任務應用程序故障。OptiView XG 的發現功能還可以找到并分析添加到 ESX 主機服務器的新虛擬機。

通過監控 CPU、存儲器利用率、配置和運行的虛擬機數量等，快速檢查 VMware ESX Server 的健康狀況。查看 VM 名稱、客戶 OS、和 VM 狀態以及詳細的虛擬機健康狀況統計信息，包括處理器、存儲器和網絡使用情況。

網絡和應用程序問題報告引擎

網絡和應用程序問題報告引擎 OptiView XG 提供許多內置的報告，可迅速、輕松地報告應用程序和網絡問題。這些報告可幫助您跟蹤性能和利用統計信息。在查看屏幕時，按“Report（報告）”鍵將生成有關 Protocols（協議）、Top Hosts（最活躍主機）、Top Conversations（最活躍對話）、Devices（設備）、Networks（網絡）、Problems（問題）等的 HTML 或 PDF 格式報告。

直觀的界面有助于定制創新報告，而且只需單擊幾下鼠標即可利用可配置的儀表板來創建完全定制的報告。用戶能夠選擇在報告中填入何種數據，從而按照自己需要的方式迅速查看數據。您甚至可以根據特定用戶資料來創建報告，輕松地為特定部門或收件人生成報告。

自動化分析和指導性故障排除讓任何人變成問題解決專家

帶性能健康狀況檢查的網絡監控
您的企業每天都離不開可靠、安全、快速的網絡。已經負擔過重的 IT 資源需要承擔更多的任務，而網絡維護和優化常常被忽視。其結果是網絡不健康，使用不當、配置錯誤，且容易受到網絡威脅。

健康狀況檢查可提供快速概覽，幫助您恢復關鍵基礎架構和應用程序，保持最佳性能并正常運行。OptiView 通過搜索交換機和路由器基礎設施主動查找端口錯誤、丟棄、過度利用、高內存/CPU 利用、設備重啟和 FHRP 狀態變化等問題。檢測出問題后，OptiView 可通過 SNMP 陷阱、系統日志消息或蘋果或安卓設備的推送通知（見 HeadsUp XG 移動通知應用）通知員工。

詳細數據用于前瞻性分析
獲得有關網絡和應用程序性能統計信息和錯誤的詳細、實時的數據 — 這對排除間歇的和過去的問題、以及確定是否由流量突發引起性能問題至關重要。這些詳細數據可事先主動收集并儲存 24 小時，因此當出現問題時您可以“及時回溯”，分析所收集的數據。

自動化問題檢測
OptiView? XG 可自動掃描網絡基礎架構中的錯誤。這些錯誤收集在可進行分類和排序的問題日志中。可檢測到的問題包括：性能問題、重復 IP 地址、錯誤子網掩碼、默認路由器無響應等等。可以通過安卓（可通過 Google Play 獲得）和蘋果 iOSv6（可通過 Apple iStore 免費獲得）的全新應用程序 HeadsUp? XG，接收來自 OptiView XG 平板的實時通知。即時通知意味著您可以一直與自己的網絡保持“聯系”，甚至在用戶開始打電話聯系客服前就已經發現主要問題！

指導性故障排除
您的網絡會出現各種不同的錯誤和問題，而找不到可能的起因和現成的解決方法將增加解決問題所需的時間。內置的“Guided Troubleshooting”（指導性故障排除）引擎減少了確定根本原因和解決問題所需的時間，提高了員工的效率。點擊問題日志中的任何一個問題，將立即為您顯示該問題的可能起因、潛在影響以及可能的解決方案。

確保一致的最終用戶體驗和應用程序性能

最終用戶響應時間 (EURT) 指標
通過與 Visual TruView? 的集成，XG 用戶能夠按用戶、站點、服務器和應用全面了解 EURT 指標。借助分析實際根本原因的能力，圖形式“熱圖”能夠迅速指出應用性能的問題所在 – 網絡還是應用。TruView 是統一標準的應用和網絡性能監控故障診斷設備，可監控企業范圍內的終端用戶體驗、時間上關聯的數據包、流量和管理數據，對全球、區域或本地范圍的網站和用戶進行全天候（24/7）監控，從而隔離性能問題的原因。

XG 用戶可綜合使用 TruView 設備（軟件版本 9 ）和 XG 版本 12，后者將 TruView 的 EURT 數據直接集成到了 OptiView 用戶界面。與部分設備只是將用戶界面從一個產品切換到另一個不同，OptiView 和 TruView 數據是在工具之間即時傳輸并顯示在相同的本地用戶界面中，從而在同一工具中形成流暢的工作流程，能夠快速發現根本原因，以讓網絡和運營團隊有更多的時間關注關鍵項目。

EURT 分為應用響應時間 (ART)、數據傳輸時間 (DTT) 和網絡往返時間 (NRT) 三個部分。應用程序和服務器的事務計數使工程師能夠評估對 EURT 的總影響。TCP 健康指標（重傳、零窗口、次序顛倒和 TCP 重設）為應用性能不佳提供了更多原因分析。工程師在現場對網絡 – 訪問層、數據中心或遠程站點 – 進行故障診斷時，手上的 EURT 數據讓他們能夠更加了解設備、路徑、流量和應用，從而提高性能問題的解決速度。

應用程序基礎架構分析

一致的應用程序服務交付對企業至關重要。OptiView? XG 可輕松識別并分析應用的關鍵網絡基礎架構。這讓您提前了解應用程序性能問題。它還可以減少隔離網絡與應用程序問題所需的時間。

路徑分析

路徑分析可幫助您了解迅速解決基礎架構引起的應用程序性能問題所采取的確切路徑。路徑分析可輕松識別對應用程序性能至關重要的設備。您可通過路徑分析來監控應用程序路徑中的所有界面。它還可以在各設備中提供數據包丟失、延遲和響應時間來確定導致問題的設備。

路徑分析還可以使您密切關注路徑中的界面利用以及服務器中的其他任何系統資源。

通過自動驗證網絡服務（例如 DHCP 和 DNS）是否可用并處于正常運行狀態、通過打開服務器上的特定 TCP IPv4 和 IPv6 端口來保證服務器和應用程序的連接可供訪問、以及按照網絡延遲和服務器連接建立時間的組合形式報告往返時間來加快應用程序和網絡性能問題的故障處理速度。通過查看資源（包括用戶數量、處理器、存儲器和磁盤利用率以及正在運行的服務和過程）確保服務器有效運轉。

Trace SwitchRoute^TM

Trace SwitchRoute 可以讓您了解兩臺設備通過交換機和路由器架構進行通信時使用的確切路徑。在路徑分析期間，第 2 和 3 層跟蹤路由的組合可以識別出應用程序客戶端和應用程序服務器之間的整個網絡路徑，加速問題隔離。在發現期間，如果在路徑中發現某個交換機，Trace SwitchRoute 將啟動其交換機路徑發現功能。所顯示的結果包括 DNS 名稱和 IP 地址、按端口號的內部交換機連接，以及鏈接速度和 VLAN 信息。在 Trace SwitchRoute 屏幕的“Name”（名稱）列中突出顯示任何一種設備，并選擇“Device Detail”（設備詳細信息），可以查看設備的網絡配置信息。

實時 NetFlow 可找到占用大量帶寬的設備

OptiView XG 通過 NetFlow 讓您對公司的帶寬使用情況進行必要了解，而沒有傳統的 NetFlow 分析設置的復雜性和花費。OptiView XG 中的 Application Infrastructure Analysis（應用基礎架構分析）測試可從支持流量的路由設備中收集 NetFlow 數據，并用來分析整個網絡的網絡通信量以及帶寬使用報告。獲得關于最活躍應用程序、對話以及使用帶寬的主機的即時實時帶寬使用情況報告，加快故障排除。

唯一帶有 10 Gbps “On-The-Wire”（線上）分析的平板電腦

OptiView XG 提供線速率、實時應用程序以及關于10/100/1000 Mbps 或10 Gbps 鏈路的流量分析和故障排除。識別首要會話設備、多播設備和廣播設備，或選擇最活躍對話來確定哪些主機可能過度占用資源帶寬。使用或跨越關鍵鏈路，通過查看單個主機的最活躍對話來確定正在使用服務器帶寬的對象。分析各種協議以識別當前使用的最活躍協議，同時發現不必要和自定義的協議，并查看各主機正在使用哪些協議。這些實時的“線上”流量統計信息讓您能夠了解網絡資源的使用情況，同時加快了聯網應用程序的響應速度，從而提高用戶滿意度。

OptiView XG 自動發現從 MAC 層到應用程序?qū)拥乃袇f(xié)議和子協議。這可以讓 IT 員工識別正在使用鏈路帶寬（包括使用動態分配端口號）的應用程序，以查看并驗證應用程序?qū)W(wǎng)絡資源的影響，同時識別非法應用程序。深度數據包檢測區分特定音頻、視頻、圖像和數據應用程序，并顯示各應用程序的帶寬使用水平。

VLAN 可見性與主干分析

只有“在線”分析儀才能看到實際的 VLAN 中繼流量。連接到交換機主干端口時，OptiView XG 將檢測該主干上所有可用的 VLAN，測量所有 VLAN 上的流量分布，并為用戶提供選擇特定 VLAN 的能力。

如果選擇了單個 VLAN，將僅顯示該 VLAN 的設備發現、流量統計和捕獲信息包數據。

以應用為中心的分析

應用程序問題難以解決，而性能緩慢或服務中斷嚴重影響到業務。查看網絡應用程序方面的流量以輕松識別瓶頸問題很重要。OptiView? XG 為您網絡應用程序的健康狀況提供全面、高級概覽，讓您使用挖掘功能獲取更多詳細信息。

通過與 Visual TruView (v9) 的集成，XG 用戶（版本 12）能夠按用戶、站點、服務器和應用全面了解最終用戶響應時間 (EURT) 指標。借助對根本原因的詳細分析，圖形式“熱圖”能夠迅速指出應用性能的問題是在網絡還是在應用程序。

全線速捕獲可確保全面分析

使用 10 千兆線速信息包捕獲和過濾功能，通過進行信息包級別分析排除故障，并在部署和分析應用程序時執行高級故障排除。

高級捕獲過濾器可以收集更有意義的數據，并通過過濾個別地址或?qū)υ?huà)、IPv4 地址范圍或子網、或者 IPv6 前綴或協議來限制要分析的流量值。}捕獲大小可達 4 GB。

捕獲過程可以通過用戶定義的觸發事件來啟動或停止– 在事件發生之前、之后或是事件發生的大約時段內捕獲流量，而無需呈現出來。此功能確保您可以在第一時間捕獲到事件，并避免了啟動一些沒有實際價值的隨機流量捕獲。

OptiView XG 獨特的用戶界面使設置過濾器和觸發器的復雜工作變得像使用感興趣的設備或協議一樣簡單，消除了由錯誤配置引起的誤差。

“聯機”尋找根源

如要找到多個應用性能問題的根源，則必須“位于數據包的路徑”中，以便檢查實際流量。現在，使用 OptiView XG 中全新的在線分析功能，可將您的分析儀連接到該路徑，以便直接查看和捕捉其兩個 RJ-45 端口的應用流量。OptiView XG 可讓您直接以最高 1 Gbps 的速度連接來實時觀察流量，或在線捕捉板載 ClearSight 分析儀詳細應用分析的線路速率，無需依靠 SPAN 或鏡像端口（會隱藏甚至引起問題）或隨身攜帶一個額外的硬件（外置分路器）。在網絡和客戶端、接入點、服務器或任何所需位置之間連接，以便獲取應用級別的可視性。

捕獲和存儲多個跟蹤文件

順序保存到磁盤可在 OptiView XG 分析儀的內部磁盤上保存多個順序捕獲，或捕獲多個觸發事件，捕獲量超過 4 GB 數據 – 有助于解決最棘手的問題。用戶可設置目標驅動器和文件夾、文件名稱前綴（XG 為后綴分配時間戳），并為最大捕獲數量設置規則或磁盤使用設置限制。

使用任意字符串匹配，查找并捕獲任何內容
在檢測時實時匹配任何詞組或短語（不管其在信息包中處于有效負載還是標題的位置），以觸發 OptiView XG 啟動或停止捕獲和/或過濾流量。使用 Free String Match（任意字符串匹配）來捕獲任何應用程序錯誤消息周?chē)牧髁浚谖醇用艿碾娮余]件、網頁、文件傳輸或文檔中檢測包含詞匯或短語的流量，以識別網絡的非法使用情況，或者根據內容或文件名 (.doc, .xls, .pdf) 來檢測限制性文檔的下載。此外，還可以識別并追蹤網絡上禁用的應用程序，如可能會占用寶貴帶寬的串流媒體，或可能導致安全風險的 P2P 流量。總共有 8 組觸發器或過濾器可供使用，它們可觸發無人參與的捕獲以供后續分析，從而讓您可以在適當?shù)臅r(shí)候進行分析，而無需在事件發生時當即進行分析。

簡化應用程序問題故障排除
一旦捕獲流量，啟動 Integrated ClearSight? Analyzer (iCSA) 來查看跟蹤文件以應用程序?yàn)橹行牡囊晥D。通過一個簡單直觀的首頁，iCSA 呈現您網絡上應用程序健康狀況的全面高級概覽。從該框架，您可深入獲得更詳細的信息。例如，您可以顯示所有 HTTP 應用程序的活動，然后深入查看每個服務器上的活動，并進一步了解服務器流量情況，觀察流量的實際媒體內容。iCSA 還進行基于時間的分析，提供詳細的趨勢和統計信息，以快速分析大型捕獲文件。這個空前的控制水平和可視性，提高了應用程序問題解決的速度，最大限度地減少了整個網絡的停機時間。

自動化故障/問題檢測
CSA Expert Alert 專家警報功能會自動檢測已捕獲信息包的通信故障，并且使用顏色編碼圖標加以顯示出來。從應用程序摘要首頁屏幕可以快速瀏覽出現問題的特定應用程序、服務器或流量。CSA 檢測到的警報分為兩類：通信序列故障問題或超過閾值的故障問題，并且可以單獨列出。只需點擊列標題即可對列表進行排序。您可以右擊某個警報深入了解相關的通信流。

獨特且強大的彈跳圖說明了應用程序流
CSA 應用程序彈跳圖視圖使用應用程序指令語言揭示客戶端和服務器進行的會話，而不必手動解碼信息包。它提供一種了解各種網絡元件之間協議互動的極為強效的方法。

內容重建和重播
您可以在實時監控期間或者利用跟蹤文件重建 VoIP 或視頻流量的音頻和視頻內容。此外，還可以重建 Microsoft? Exchange? 電子郵件、IP 傳真、即時消息和基于 HTTP 的網頁。這可作為合規違規行為或多媒體質量可視化的證據，因此極具價值。

故障排除10從數據中心到訪問層的 Gbps 網絡和應用性能問題 – 快速
當問題出現時，您的任務是迅速解決，并深入分析以確定根本原因。OptiView XG Network Analysis 可利用獨特的功能幫助您實時解決網絡和應用性能問題；這些功能包括前瞻性分析、路徑分析、以及以應用程序?yàn)橹行牡姆治觥⑴c供應商無關的基礎架構分析、線上流量分析和全線速信息包捕獲/解碼。即使您不是信息包解碼專家，專家輔助、以應用程序?yàn)橹行牡膮f(xié)議分析也可為解決難度較大的應用程序和網絡問題提供指導（不只是數據）。

綜合的 WLAN 部署和分析

無線基礎架構分析

OptiView XG 可以通過其有線側網絡發現和分析功能發現并分類無線 LAN 控制器、輕型接入點 (AP)、智能接入點以及無線客戶端。Cisco、Aruba 和 Meru Wireless LAN 控制器 (WLC) 以及 LWAP 提供詳細的設備信息，包括與控制器、SSID、安全性和 QoS 參量、受控的輕型接入點，和使用的 802.11 協議相關的無線網絡。

在版本 12 中，OptiView XG 使用無線 LAN 控制器 (WLC) 創建無線連接圖。您可通過選擇一個或多個 SSID、需要的 WLAN 頻段、設備和安全類型對圖上的內容進行過濾。用戶可配置圖的詳情，包括鏈接速度、使用的信道、AP 模式和容量、每 AP 的客戶端數量及顯示整個網絡（端對端）的更多有線基礎設施連接，讓您隨時掌握您的有線和無線網絡的最新消息。
通過三個備選功能擴大您的無線分析能力：

Wi-Fi 分析
AirMagnet WiFi Analyzer 是一款用于移動審計和解決企業級 Wi-Fi 網絡問題的行業標準工具。AirMagnet WiFi Analyzer 可以幫助 IT 工作人員快速解決終端用戶遇到的問題，并自動探測安全威脅和無線網絡漏洞。本解決方案可讓網絡管理人員輕松測試和診斷各種常見的無線網絡性能問題，包括流量問題、連接問題、設備沖突和信號多徑傳輸問題。AirMagnet WiFi Analyzer 包括一個完全合規報告引擎，能夠自動將收集的網絡信息與政策和行業法規合規要求對應起來。它是一個能夠簡化主要無線網絡任務的解決方案，例如：

找出 Wi-Fi 問題的根源所在
基于 Wi-Fi 的無線接入點和客戶端發現
最大化 802.11 的效率和投資
所有 Wi-Fi 流量完全可見
檢測和定位惡意設備或安全威脅
對 WLAN 基礎設施選件提供獨立 ROI 分析
可隨時審核合規性狀態
基于活動客戶端的連接測試
對 BYOD 引起的安全和性能問題立即進行故障排除
數據包捕獲和解碼，以便全面分析 802.11 a/b/g/n WLAN

光譜分析

802.11 頻譜分析

AirMagnet Spectrum XT 選項提供與實時 WLAN 信息結合的深入 RF 分析，使性能問題的故障排除更快、更準確。頻譜分析對許多干擾 WLAN 網絡及其性能的非 WLAN 來源進行實時檢測、識別和查找。業界最大的 RF 干擾分類數據庫，可獲得性能問題的自動回答通過 Wi-Fi 影響分析能力優化問題/干擾通過自定義簽名實現對干擾問題的即時響應并取消對分類更新的依賴 頻譜分析儀通過避免“上門服務”可更快地遠程分析 RF 導致的 WLAN 問題

室內頻譜分析

AirMagnet Spectrum ES (AM/A6001) 是經濟的專業級 RF 頻譜分析儀，可結合 OptiView XG 加速室內無線網絡的部署。下一代可視化顯示方式能夠?qū)崿F(xiàn)豐富的頻譜圖形，再加上增強的現場工作效率特點，為各個項目階段的驗證和故障診斷工作提供所需的直觀的網絡顯示。掃描 698 MHz 和 2690 MHz 之間的頻率（支持 2G/3G/4G）。AirMagnet Spectrum ES 包括業界首個射頻干擾源自動分類和定位、自動化特定位置運營商和技術頻譜掃描設置，在項目生命周期的每一個階段都需要用其進行驗證和故障排除。這些特點可確保卸載部署和故障排除得以快速正確地執行。

調查與規劃

OptiView XG 平臺中的 AirMagnet Survey and Planner（調查和規劃程序）選項利用 OptiView XG 中的調查功能在無線網絡現場調查期間收集“現場真實世界”信號、性能和頻譜數據來確保最佳無線網絡性能、安全性和合規性，以便 IT 工作人員能夠按照最科學的方式測量無線網絡性能和 RF 覆蓋，使 WLAN 網絡設計可以達到最佳 AP 計數、布置和配置。

第一次就正確設計和部署最精確的室內和室外無線 LAN (802.11 a/b/g/n/ac) 網絡，避免代價高昂的返工或 IT 投訴。
通過對最終用戶體驗（WLAN 吞吐量、數據傳輸速率、重試、丟失）的獨特評估，收集實際數據
對單個完整過程進行同步頻譜分析，從而在最大程度上降低射頻干擾源對昂貴的 WLAN 性能的影響模擬“假定”場景，避免或者最大程度上減少花更大代價重復調查過程
一鍵完成 WiFi 語音和定位服務的 WLAN 網絡就緒驗證
利用客戶隨時可用的“合格/失敗”評估報告確定任何設計/應用要求網絡
定制報告，根據 WLAN 設計/應用要求高效遞交結果
SurveyPro 版本 8.6（OptiView XG 的 PRO 和 EXPT 型號）安全兼容最新 Wi-Fi 技術 802.11ac。借助外部 USB .11ac 無線電，SurveyPro 8.6 和 OptiView XG 可對 .11ac 網絡進行全面的站點調查和模擬。

多重?zé)o線電信號
OptiView XG 中的多重?zé)o線電信號可讓您同時運行 AirMagnet WiFi Analyzer 和 Spectrum XT 以查看 RF 光譜中各頻道的非 WLAN 干擾。多重?zé)o線電信號還可讓您同時運行 Survey Pro 和 Spectrum Analyzer 以便在調查期間檢測干擾，避免在調查后再次碰到干擾。
管理網絡和技術變化

先進的網絡發現技術，可在數秒鐘之內發現設備、網絡和問題
OptiView XG 一旦連接到網絡，無需任何交互，即會自動通過流量監控和主機主動查詢開始發現網絡中的設備。IT 人員可立即按交換機、插槽和端口號碼，查看網絡中連接的設備，并查看設備的連接位置。它們可以調查并迅速確定“可疑”設備的位置，只需少量工作即可識別與設備配置不當有關的問題。

OptiView XG 按照類型對設備進行分類：互聯（路由器、交換機）、服務器、超級管理程序、虛擬機、打印機、SNMP 代理、VoIP 設備、無線設備、以及其他主機。此外，還按 IPv4 和 IPv6 子網、VLAN、NetBIOS 域和 IPX 網絡、以及各類別的主機隸屬關系來劃分網絡。還會發現可能存在問題的網絡設備。

自動網絡映射大多數網絡分析儀和故障排除工具對當今網絡的可見性有限：通常是單個廣播域或 VLAN，但是 OptiView XG Network Analysis Tablet（網絡分析平板電腦）也可以配置來執行對廣播域之外的子網中多達 30,000 個設備的發現，以將其發現延伸到廣播域或本地 VLAN 界限外，涉及整個企業網絡，到達遠程站點和用戶。生成所連網絡以及遠程站點網絡中設備的最新 HTML 和 PDF 格式清單報告。

在診斷性能問題時，網絡工程師“看到”網絡上發生的情況、了解網絡中的用戶以及他們的連接位置和“從這里到那里”之間的的路徑的速度越快，越可迅速的找到根本原因。這對經常進行“未知” 網絡故障排除的維護組織或系統集成商來說尤其如此。傳統方法（CLI 或元件管理器）解決問題耗時過長，所呈現的數據太過復雜，不易理解和關聯。

通過使用 OptiView 專利的發現引擎，用戶能夠以靈活的映射式界面與網絡交互，直觀地查看網絡配置和拓?fù)鋯?wèn)題，加速故障處理。

文件提供對于部署前的網絡評估、新技術的推出等任何項目都是重要步驟，而這一步驟有時會需要很長時間才能完成。而在圖形映射用戶界面，只需一鍵即可將映射數據發送到 Visio 文件生成器，創建即時、專業的網絡文件。OptiView XG 的映射功能可節省大量人力，使文件隨網絡變化而持續更新，還可為客戶項目提供即時映射，是企業或服務性組織的理想選擇。

通過無線連接發現和測試
OptiView XG 具有獨特功能，可通過無線連接進行快速發現。該功能使您即便離開站點也可以了解周?chē)木W(wǎng)絡情況。您在斷開網絡后仍可確信即便轉到不同的地點，平板電腦也正通過無線連接對您的主要設備進行分析，而且不會丟失任何數據。這為測試漫游傳送提供了完美解決方案。

VoIP 和無線設備發現
OptiView XG 將發現包括呼叫管理器以及 Cisco?、Nortel?、Avaya? 和 Mitel? 品牌在內 IP 電話的 VoIP 設備。可以查看設備功能和配置，使用戶在 VoIP 部署過程中，輕松地識別和更正配置問題。

OptiView XG 還可以發現并分類無線 LAN 控制器、輕型接入點、智能接入點以及無線客戶端。Cisco 無線 LAN 控制器和 LWAP 提供詳細的設備信息，包括無線網絡與控制器，以及 SSID、安全性和 QoS 參量，受控的輕量級接入點，和 802.11 使用的協議。

IPv6 發現
OptiView XG 將發現并顯示完整的 IPv6 網絡和設備清單，包括路由器、交換機、無線接入點、DHCP 6 服務器和主機。使您能在網絡中識別活躍的 IPv6 設備，以及在單棧 IPv6 網絡中可能存在的問題。對路由器廣播進行分析，而且 OptiView XG 顯示詳細的路由器信息和設置。輕易識別可使用 IPv4 和 IPv6 協議交流的應用。

檢測使用隧道機制的設備，并識別所用的隧道。未檢測到或未批準的隧道可能會表示存在嚴重的安全風險。

網絡導航器

無論是解決性能問題還是進行更改，工程師都需要了解網絡上的“人和事物”以及其連接的位置對于那些負責維護組織或經常排除“未知”網絡故障的系統集成商來說更是如此。傳統方法（CLI 或元件管理器）解決問題耗時過長，所呈現的數據太過復雜，不易理解和關聯。OptiView XG 網絡導航器使用鏈路層發現協議數據（LLDP，Cisco 交換機為 CDP）生成交換機“鄰近網絡”的簡單圖表。輸入/輸出接口的 ID 會與設備名一同顯示。如果 OptiView XG 檢測到任何問題，會在設備上顯示出來。
工程師只需單擊圖表即可瀏覽設備和路徑，以便查看特定網絡區域是否存在問題，明確顯示需要進行進一步分析的位置。可立即將該圖表保存為 PDF 或 HTML 格式的報告。

實時、深度基礎設施分析加速故障排除獲取詳細、實時（每 30 秒更新一次）的界面使用情況和誤差，以確定性能問題是否由超流量引起。這些詳細數據可以持續收集 24 小時。可按照 I/F 指數、使用情況、廣播、誤差、或沖突對界面進行快速排序。

深入分析，包括：

所有交換機端口配置的表格視圖，包括每臺主機及其連接處的標識。
圖形視圖包括每個交換機端口的使用情況和錯誤率，直觀了解過度使用或出錯的端口。

快速確定性能問題是否與端口的鏈路速度或重復錯誤配置、過度使用或過多主機有關。

VLAN 發現和分析
通過查看以下信息，確定連接問題是否與 VLAN 配置有關：

交換機上配置的 VLAN
每個 VLAN 的成員組成的界面
識別主干或上行端口，以及當前使用的主干協議
識別每個 VLAN 成員的主機。

路由器和 WAN 鏈接分析
深入設備分析功能可識別路由器 ARP 緩存錯誤或路由表錯誤，同時了解如何管理和排除成本高昂的 WAN 鏈路故障。請參閱 WAN 鏈接配置，它以圖形化方式顯示了使用情況和出錯率，并標識了有關 ISDN、幀中繼、T1/E1、T3 和 ATM 鏈接的特定錯誤類型。
內置的遠程登錄服務和網絡瀏覽器可以直接通過 OptiView XG 重新配置設備。

網絡連接和鏈路驗證
超速查看連接位置、鏈路類型和速度、最近的交換機、本地流量、DHCP/DNS 服務、以及您的網絡連接是否可行。該顯示板適合快速驗證網絡的移動、添加及更改。

您幾乎可在分析儀顯示的任何屏幕上生成報告。這包括有詳細報告的儀表板、面板和任意主屏幕，即“發現”、“問題”、“流量分析”等。許多報告可以自定義內容，以及標題信息和標志。報告可以保存為 HTML 或 PDF 格式。這樣您可更快更方便地制作項目文件，并可將其用于網絡評估和基線制定，提供更好的參照數據供將來參考。

界面和設備庫存報告可即時保存為 CSV 格式以用于其他系統和文件流程。

自動網絡映射

無線網絡映射

節省大量人力！借助版本 11 中增強的自動化映射功能，OptiView XG 現在可使用無線 LAN 控制器 (WLC) 中的數據創建無線網絡連接圖。您可通過選擇一個或多個 SSID、需要的 WLAN 頻段、設備和安全類型對圖上的內容進行過濾。用戶可配置圖的詳情，包括鏈接速度、使用的信道、AP 模式和容量、每 AP 客戶端數量等。有線基礎設施連接顯示整個網絡（端對端），讓您隨時掌握網絡的最新信息！單擊報告圖標可立即生成顯示圖形的 Visio 文檔。

網絡性能測試

企業或服務提供商的網絡工程師現在可使用一個工具來檢測性能并對復雜的網絡和應用程序問題進行故障排除。用戶能夠利用網絡性能測試功能（NPT，OptiView XG 版本 10 及更高版本提供）對整個廣域網、校園網的鏈路或數據中心和站點內部網絡的高性能鏈接進行測試和故障排除。NPT 對高達 10 Gbps 的線速網絡從帶寬、延時、抖動和丟包率等方面進行性能量化分析，為網絡工程師提供有關其基礎架構性能以及支持當前和未來應用能力的可靠數據。

XG 的網絡性能測試用于：

解決網絡和應用程序性能問題
在部署新的服務（如視頻或 VoIP）前評估網絡性能。
驗證其數據中心內部新的基礎架構要素和主要鏈路性能。
獨立確定其服務提供商是否達到商定的服務品質 (SLA) 。
測試所需 QoS 是否有端到端的維護

比其他測試方法更加靈活、強大。
OptiView XG 的 NPT 基于 ITU-T Y.1564（測試實際應用中以太網性能的全面標準），與舊標準（如 RFC2544）相比性能增強，其中包括：
速度更快—LRPT 選項在單個測試（而不是多個獨立測試）中檢測所有主要性能服務水平標準（SLC）—可用性、吞吐量、失幀、延時和延時變化（抖動）。
固定測試次數— RFC 2544 吞吐量測試過程中的單個丟幀需要再次運行，因此測試時間可能是其設定時間的很多倍。ITU-T Y.1564 測試在一次完整檢測中只需運行一次。
更全面地衡量 SLA 要求 – 包括超量信息和超額突發速率 (EIR/EBR) 以及可用性。在測試中檢測每個幀的延時和抖動，而不是每個測試只能檢測一個幀。
更加靈活 – 支持具有獨立目的地、驗收標準、CoS 和 VLAN 設置的最高 8 個同步流。

其他功能：

通過圖形路徑分析發現性能瓶頸所在。
雙向測試，從運行水平（用于故障排除）到全線速 10 Gbps （用于驗證）
靈活的層 2 與層 3 設置，其中包括源與目的地 MAC 和 IP 地址、VLAN 設置、具有 DSCP 或 IP 優先級的 TOS、UDP 端口號和幀內容
可用性、吞吐量、失幀、延時和抖動（延時變化）的服務驗收標準范圍的完整設置
基于服務驗收標準說明通過/失敗的全面報告

流量生成
通過使用高達 10Gbps 的模擬流量來增加網絡壓力，以確定添加新應用程序或網絡用戶的影響，評估網絡實施新部署的完備程度。}

用戶配置包括協議類型、幀大小、幀速、使用率百分比和要傳輸?shù)膸瑪?shù)，以及流量類型：廣播、多播或單播。

選擇 IP 協議讓您可以選擇“存活時間” (TTL) 參數和 TOS (QOS) 參數，例如 Minimum Delay、 Maximum Throughput、 Maximum Reliability、 Minimum Monetary Cost 和 Maximum Security 等，以確保正確的路由配置。

吞吐量測試
結合一臺額外的 OptiView XG 網絡分析平板電腦（用于 10 Gbps 吞吐量）或 OptiView 管理設備，一臺 EtherScope? 或 OneTouch? Network Assistant、或 LinkRunner? Pro Reflector（高達 1 Gbps），XG 吞吐量測試可檢測兩個 Fluke Networks 設備之間的雙向數據流，從而驗證 LAN 和 WAN 的吞吐能力。

吞吐量測試可以配置以下參數：

數據速度（高達 10 Gbps） – 最大速度由鏈路速度和雙工確定。
幀大小 – 從七種不同的幀大小中選擇，或是選擇掃描來運行對七種預設幀大小的測試。OptiView XG 為高達 9000 字節的巨型幀提供支持。
內容 – 為所有 1、所有 0、交替出現的 1 和 0 或隨機出現的 1 和 0 選擇有效負載。
測試持續時間可以為 2秒到18 小時。

測試結果可以通過表格或圖形格式查看。速度格式表格視圖說明了本地和遠程傳輸和接收速度，以及兩臺設備接收到的幀的總百分比。如果切換到幀格式表格視圖，則可顯示傳輸和接收到的本地和遠程幀的數量，以及兩臺設備接收到的幀的總百分比。

吞吐量測試將測量?jī)膳_(tái) Fluke Network 設備之間的雙向數據流，以驗證 LAN 和 WAN 的吞吐能力。吞吐量測試要求您的網絡中有另外一臺用于通信的設備。該第二臺設備可以是一臺 OptiView XG 網絡分析平板電腦（用于 10 Gbps 吞吐量）或 OptiView 管理設備，也可以是 EtherScope? 或 OneTouch? Network Assistant、LinkRunner? Pro Reflector（高達 1 Gbps）。

吞吐量測試可以配置以下參數：

數據速度（高達 10 Gbps） – 最大速度由鏈路速度和雙工確定。
幀大小 – 從七種不同的幀大小中選擇，或是選擇掃描來運行對七種預設幀大小的測試。OptiView XG 為高達 9000 字節的巨型幀提供支持。
內容 – 為所有 1、所有 0、交替出現的 1 和 0 或隨機出現的 1 和 0 選擇有效負載。
測試持續時間可以為 2秒到18 小時。

服務提供商可利用 OptiView XG 驗證層2服務并為客戶企業網絡提供“增值” 支持，從排除應用性能故障問題到進行網絡評估和新技術應用，如 VoIP 和視頻。

企業可通過 XG 的網絡性能測試功能：

獨立確定其服務提供商是否達到商定的服務品質 (SLA) 。
驗證其數據中心內部新的基礎架構要素和主要鏈路性能。
解決網絡和應用程序性能問題
在部署新的服務（如視頻或 VoIP）前評估網絡性能。

比其他測試方法更加靈活、強大。

OptiView XG 的 NPT 基于 ITU-T Y.1564（測試實際應用中以太網性能的最新標準），與舊標準（如 RFC2544）相比性能增強，其中包括：

速度更快—LRPT 選項在單個測試（而不是多個獨立測試）中檢測所有主要性能服務水平標準（SLC）—可用性、吞吐量、失幀、延時和延時變化（抖動）。
固定測試次數— RFC 2544 吞吐量測試過程中的單個丟幀需要再次運行，因此測試時間可能是其設定時間的很多倍。ITU-T Y.1564 測試在一次完整檢測中只需運行一次。
更全面—衡量其他主要服務品質協議 (SLA) 要求，包括超量信息和超額突發速率 (EIR/EBR) 以及可用性。在測試中檢測每個幀的延時和抖動。
更加靈活—支持具有獨立目的地、SLA 和 SLC、CoS 和 VLAN 設置的多個同步流。

測量/特點	基本吞吐量測試	RFC 2544	ITU Y.1564 (NPT)
吞吐量	?	?	?
損失	?	?	?
延時		?	?
抖動			?
多流			?
服務測試類別			?
非對稱鏈路測試			?
超量信息速率			?
超額突發速率			?
流量監管			?

一般特征

遠程用戶界面和訪問

只需在 Web 瀏覽器中點擊正確配置的 OptiView XG 平板電腦的 IP 地址，即可檢索保存的報告和捕獲文件。您還可以安裝遠程用戶界面 (UI)，并通過 TCP 連接利用您的 PC 遠程訪問 OptiView XG。一旦安裝了遠程 UI，只需在界面中輸入 OptiView XG 的 IP 地址，即可查看默認的儀表板。接著，您可以創建自己的遠程儀表板來查看網絡。

OptiView XG 和遠程 UI 之間的通信可以加密。一臺便攜式 OptiView XG 可以支持 32 個遠程會話，以便協同排除故障，或者可以在一臺 PC 上打開多個會話以提供遠程“NOC”視圖。OptiView XG 具有獨特的單獨管理端口，用于在測試端口獨立于網絡進行“帶外管理”。使用遠程界面時，所有創建的儀表板被保存在用戶的 PC 中，以便對各遠程用戶進一步定制。

配置文件管理

對于需要在多個站點或不同客戶端之間移動的工程師，OptiView XG（版本 12）能夠?qū)x器設置保存為站點或客戶端特定的配置文件，從而在不同網絡之間移動時能夠提高儀器的再配置速度。這使得 XG 成為系統集成商、咨詢師、安全/審計員和其他現場團隊的更強力且方便的工具。

用戶帳戶
通過用戶帳戶屏幕，您可以添加并修改各個 OptiView XG 用戶的安全信息，以防止對某些功能的未經授權使用，從而使規章得到遵守。它還可以使用戶訪問強大的故障排除功能，如 SNMP，同時隱藏團體字符串。可以禁用的功能包括信息包捕獲和解碼、流量生成、遠程用戶界面和 OptiView XG 配置。

上下文幫助
幫助信息根據上下文鏈接到 OptiView XG 的各個屏幕。當顯示該幫助屏幕時，您可以從目錄中選擇其它信息，選擇索引項，或是針對任何幫助主題或術語進行全文搜索。

可移動硬盤
只需連接一個工具，即可讓您了解分類網絡中發生的事情，確保您的網絡分析儀硬盤中存儲的所有敏感數據絕不會泄漏。可以將 OptiView XG 平板電腦發現的網絡信息存儲到移動硬盤，只需取下并更換硬盤即可從不同級別的分類環境、以及在分類和不分類系統之間移動 OptiView XG。額外的預配置硬盤單獨提供。

福祿克Fluke OptiView ?XG網絡分析平板電腦（OPVXG,OPVXG-10G,OPVXG-LAN,OPVXG-PRO)產品選型

型號/名稱	說明
OPVXG	OptiView XG 網絡分析平板電腦，1Gbps （僅在已認證 XG 無線網絡的國家可售）
OPVXG-10G	OptiView XG 網絡分析平板電腦，10Gbps （僅在已認證 XG 無線網絡的國家可售）
OPVXG/GLD	OptiView XG 網絡分析平板電腦，1 Gbps，一年金牌支持（僅在美國銷售）。（也可選擇 3 年金牌支持：OPVXG/GLD3）
OPVXG-LAN	OptiView XG 網絡分析平板電腦，1Gbps，僅支持有線網絡
OPVXG-LAN-10G	OptiView XG – 網絡分析平板電腦，10 Gbps，僅有線型
OPVXG-10G/GLD	OptiView XG 網絡分析平板電腦，10 Gbps，一年金牌支持（僅在美國銷售）?（也可選擇 3 年金牌支持：OPVXG-10G/GLD3）
OPVXG-WL-PRO	OptiView XG – 配備 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的無線分析平板電腦
OPVXG-WL-PROPLUS	OptiView XG – 配備 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的無線分析平板電腦

捆包

型號/名稱	說明
OPVXG-PRO	OptiView XG – 網絡分析平板電腦，1 Gbps，配有 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 無線認證的國家銷售）
OPVXG-PRO/GLD	OptiView XG 網絡分析平板電腦，1 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (僅在美國銷售)?（也可選擇 3 年支持：OPVXG-PRO/GLD3）
OPVXG-PROPLUS	OptiView XG – 網絡分析平板電腦，1 Gbps，配備 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 無線認證的國家銷售）
OPVXG-PROPLUS/GLD	OptiView XG – 網絡分析平板電腦，1 Gbps，配備 AirMagnet WiFi Analyzer、Spectrum XT、SurveyPro 和 1 年金牌支持（只在取得 XG 無線認證的國家銷售）（也可選擇 3 年金牌支持：OPVXG-PROPLUS/GLD3）
OPVXG-EXPT	OptiView XG – 網絡分析平板電腦，10 Gbps，配備 AirMagnet WiFi Analyzer 和 Spectrum XT（只在取得 XG 無線認證的國家銷售）
OPVXG-EXPT/GLD	OptiView XG 網絡分析平板電腦, 10 Gbps，配有 AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 1 年金牌支持 (僅在美國銷售)（也可選擇 3 年金牌支持：OPVXG-EXPT/GLD3）
OPVXG-EXPTPLUS	OptiView XG – 網絡分析平板電腦，10 Gbps，配備 AirMagnet WiFi Analyzer、Spectrum XT 和 SurveyPro（只在取得 XG 無線認證的國家銷售）
OPVXG-EXPTPLUS/GLD	OptiView XG – 網絡分析平板電腦，10 Gbps，配備 AirMagnet WiFi Analyzer、Spectrum XT、SurveyPro 和 1 年金牌支持（只在取得 XG 無線認證的國家銷售）（也可選擇 3 年金牌支持：OPVG-EXPTPLUS/GLD3）

選件

型號/名稱	說明
OPVXG-10G-OPT	10OptiView XG 的千兆選項
OPVXG-WFA	OptiView XG 的 Airmagnet WiFi Analyzer
OPVXG-SXT	OptiView XG 的 Airmagnet 頻譜 XT
OPVXG-WSP	OptiView XG 的無線調查與規劃套件
OPVXG-WSPI	OptiView 無線套件、調查、規劃和頻譜 XT
OPVXG-WL	OptiView 的 WLAN 套件、調查、規劃、頻譜 XT 和 WiFi 分析儀
OPVXG-WL-PRO-UGD	OptiView XG 無線分析平板電腦升級到 1G 有線/無線 (XG-PRO)
OPVXG-WL-EXPT-UGD	OptiView XG 無線分析平板電腦升級到 10G 有線/無線 (XG-EXPT)

零配件

型號/名稱	說明
OPVXG-ACCKIT	OptiView XG 的附件工具包。包含電池充電器配套 (OPVXG-BATT-KIT)、硬殼便攜箱 (OPVXG-HCASE)、鍵盤 (OPVXG-KB)、額外電源 (OPVXG-PS)、備用硬盤 (OPVXG-RHD) 和保護套 (OPVXG-SLEEVE)
OPVXG-STYLUS	OptiView XG 的無源手寫筆
OPVXG-STRAPS	OptiView XG 的背帶、手提和肩負
OPVXG-HCASE	OptiView XG 的硬便攜箱
OPVXG-CCASE	OptiView XG 的帶肩帶的便攜箱
OPVXG-SLEEVE	OptiView XG 的保護套
OPVXG-10G	OptiView XG 的迷你鍵盤
OPVXG-PS	OptiView XG 的電源供應器
OPVXG-BATTERY	OptiView XG 的電池組
OPVXG-CHARGER	OptiView XG 的電池充電器
OPVXG-BATT-KIT	OptiView XG 的電池和充電器配套
OPV-OMNI-ANT	OptiView XG 的全方位定向天線
OPV-DIRECT-ANT	OptiView XG 的定向天線套件
OPVXG-SFP-PLUS-SR	光收發模塊、Sfp+、10gbase-Sr、850nm、多模
OPVXG-SFP-PLUS-LR	光收發模塊、Sfp+、10gbase-Lr、1310nm、單模
OPVXG-SFP-PLUS-LRM	光收發模塊、Sfp+、10gbase-Lrm，1310nm、多模

支持

型號/名稱	說明
GLD-OPVXG	OptiView XG 網絡分析平板電腦 1 年金牌支持，1 Gbps （還提供 3 年的承保：GLD3-OPVXG）
GLD-OPVXG-LAN	OptiView XG 網絡分析平板電腦 1 年金牌支持，1 Gbps，沒有無線電，（還提供 3 年承保：GLD3-OPVXG-LAN）
GLD-OPVXG-10G	OptiView XG 網絡分析平板電腦 1 年金牌支持，10 Gbps（還提供 3 年承保：GLD3-OPVXG-10G）
GLD-OPVXG-PRO	OptiView XG 網絡分析平板電腦 1 年金牌支持，1 Gbps，AirMagnet WiFi Analyzer 和 AirMagnet Spectrum XT（還提供 3 年承保：GLD3-OPVXG-PRO）
GLD-OPVXG-PROPLUS	1 年金牌支持的 OptiView XG 網絡分析平板電腦，1 Gbps，AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 SurveyPro（還提供 3 年承保：GLD3-OPVXG-PROPLUS）
GLD-OPVXG-EXPT	OptiView XG 網絡分析平板電腦 1 年金牌支持，10 Gbps，AirMagnet WiFi Analyzer 和 AirMagnet Spectrum XT（還提供 3 年承保：GLD3-OPVXG-EXPT）
GLD-OPVG-EXPTPLUS	OptiView XG 網絡分析平板電腦 1 年金牌支持，10 Gbps，AirMagnet WiFi Analyzer、AirMagnet Spectrum XT 和 SurveyPro（還提供 3 年承保：GLD3-OPVG-EXPTPLUS）
GLD-OPVXG-WFA	OptiView XG 網絡分析平板電腦的 AirMagnet WiFi Analyzer 1 年金牌承保，（還提供3年承保：GLD3-OPVXG-WFA）
GLD-OPVXG-SXT	OptiView XG 網絡分析平板電腦的 AirMagnet Spectrum XT 1 年金牌承保，（還提供3年承保：GLD3-OPVXG-SXT）
GLD-OPVXG-WSP	OptiView XG 網絡分析平板電腦的 AirMagnet Survey & Planner 1 年金牌承保，（還提供3年承保：GLD3-OPVXG-WSP）
GLD-OPVXG-WL	1 年金牌支持的 OptiView WLAN 套件：OptiView XG 網絡分析平板電腦上的 Survey、Planner、Spectrum XT 和 WiFi Analyzer
GLD-OPVXG-WL-PRO	1 年金牌支持的 OptiView 無線分析平板電腦，配有 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer
GLD-OPVXG-WL-PLUS	1 年金牌支持的 OptiView 無線分析平板電腦，配有 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software

福祿克Fluke OptiView XG網絡分析平板電腦（OPVXG,OPVXG-10G,OPVXG-LAN,OPVXG-PRO)

物理規格
體積	（高、寬、深） 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量	5.6 磅（2.5 公斤），帶電池；4.5 磅（1.8 公斤），無電池
顯示屏	彩色有源矩陣 TFT LCD、1024 x 768 像素、LED 背照燈、帶2觸點的觸摸屏
安全性	背板上的 Kensington? 安全插槽，用于安全線纜連接
環境規格
工作溫度*	10°C 至 30°C（50°F 至 86°F），相對濕度達 95% 。0°C 至 50°C（32°F 至 122°F），相對濕度達 75%
貯存溫度	-40°F 至 +160°F（-40°C 至 +71°C）
沖擊和振動	符合 3 類設備的 MIL-PRF-28800F 要求
安全	EN 61010-1 2nd Edition
海拔高度**	4600?米（15000 英尺），電池供電
電氣規格
AC 適配器輸入	100 V – 240 V， 50/60 Hz， 1.5 A
AC 適配器輸出	19 VDC，4.74 A，90 W
電池*	兩個用戶可更換、可充電的 45 瓦特時鋰離子電池組。
電池工作時間	2小時（標準—禁用/關閉網絡在測試端口進行 WLAN 擴展分析可延長約四個小時）
電池充電時間*	3 小時（典型）充電時間取決于電池的剩余電量
系統規格
操作系統	Window 7 Professional 版，64 位，Service Pack 1
PC — 處理器	Intel? Core? Duo CPU U9300 @ 1.2GHz
PC – RAM	4 GB
捕獲緩沖區	4 GB

* 當內部溫度超過 113°F (45°C) 時電池?zé)o法充電。**海拔規格適用于 OptiView XG 和電池。可使用 AC 適配器的最高海拔為 2000 米（6,600 英尺）。有線網絡連接規范

端口
網絡分析端口	2 RJ-45 10/100/1000BASE-T 以太網、小型可插拔 (SFP) 100/1000BASE-X 以太網、增強型小型可插拔 (SFP+) 10GBASE-X 以太網
管理端口	RJ-45 10/100/1000BASE-T 以太網
支持的 SFP 模塊	1000BASE-SX – 850 nm（標準）
	100BASE-FX – 1300 nm
	1000BASE-LX – 1310 nm
	1000BASE-ZX – 1550 nm
支持的 SFP+ 模塊	10GBASE-SR – 850 nm（標準）
	10GBASE-LR – 1310 nm
	10GBASE-LRM – 1310 nm
容差	RJ-45 端口最大能夠承受 100 伏特
USB 端口	三個 USB 2.0 端口
eSATA 端口	eSATA 端口用于連接外接硬盤
視頻端口	標準的 VGA 端口，用于連接監視器或投影儀
電纜
線纜類型	100 Ohm UTP 和 ScTP 類別 5、5E、6，ISO/IEC 等級 C、D、E
線纜長度測量	可測量的線纜長度從 3 英尺（0.9 米）到 500 英尺（152米）。
	精度：± 6 英尺（± 2 米）
	長度測量以所選線纜類型的額定傳播速度 (NVP) 為基礎
