利用NETSCOUT LinkRunner G2 （LRG2）驗證線纜

發布日期：2018年01月08日   瀏覽次數：1,853次   編輯：深圳連訊

你的部門接到任務需要為辦公室布線系統（包括從終端到交換機的每一根線纜以及墻壁RJ45插口到接線架連到交換機的線纜）驗證是否符合TIA-568標準。這標準定義了布線類型，距離，連接器，線纜分條線、線纜終端標準和性能特征。



LinkRunner G2 智能網絡測試儀有內置的時域反射儀 (TDR) 驗證跳接線或安裝的線纜長度、反向和交叉線對，以及開路、短路和拆分線對中的故障距離。

使用 LinkRunner G2 測試線纜一般有3種線纜連接方式：

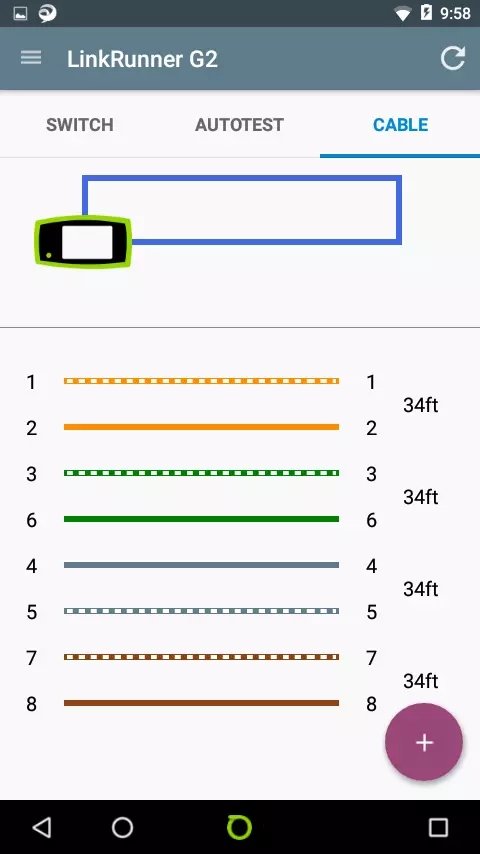

1.?把線纜的兩端連接到 LinkRunner G2 上（一端插在儀器的頂部 LAN?口，一端插在儀器側的插口）-?這適合測試長度短的連接網線 （請看下圖）



這種連接方式可以測試到：

• 線纜長度
• 短路及開路
• 發現串繞
• 確認線纜是否交叉線
• 發現接線的錯誤 （例如：第1，2?頭連接到2，1）

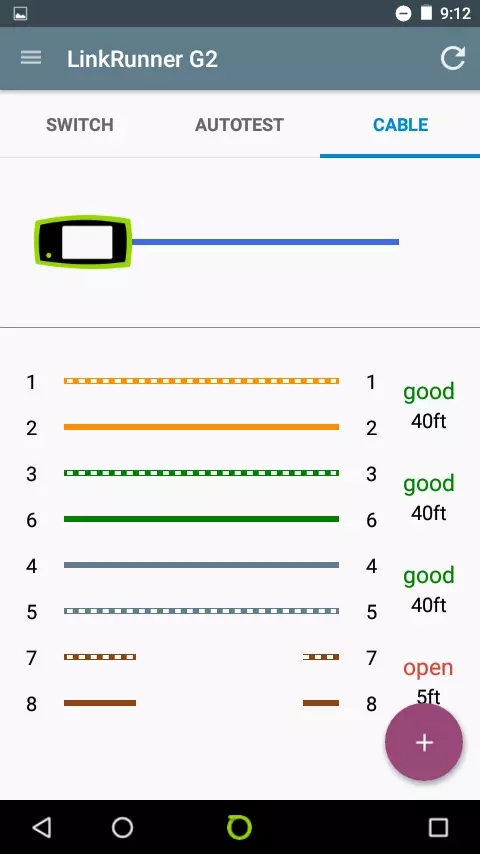

2.?把線纜的一端插在LinkRunner G2的頂部插口 (另一端不連接任何設備) – 這適合有一定長度的線纜。

這種連接方式可以測試到：

• 線纜長度
• 短路及開路
• 發現串繞



3.?使用 WireView 電纜標識插頭 – 假如你需要測量墻壁網絡插口到交換機的布線連接性，你可以在墻壁網絡插口上插上 WireView 電纜標識插頭，然后把連接到交換機的線纜插在 LinkRunner G2 頂部的 LAN 口上。

測試界面上會顯示電纜標識插頭的號碼。

這種連接方式可以測試到：

• 線纜長度
• 短路及開路
• 發現串繞
• 確認線纜是否交叉線
• 發現接線錯誤

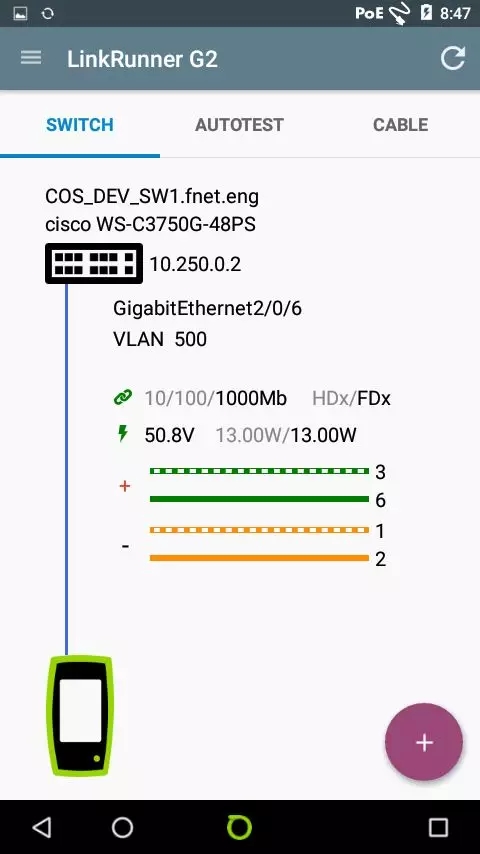

發現銅纜和光纖上最近的交換機和 VLAN??- 假如線纜的一端插在 LinkRunner G2 上而另一端連上交換機，我們便可以通過 LinkRunner G2 獲取交換機的資料。?LinkRunner G2 在銅纜上以 10/100/1 Gbps 的速度和在光纖上以 100/1 Gbps 的速度運行交換機測試以驗證網絡連通性。LinkRunner G2 使用 IEEE 鏈路層發現協議 (LLDP) 以及 Cisco 和 Extreme 發現協議（CDP 和 EDP）來顯示 VLAN 和 Voice VLAN 以及最近的交換機型號、槽口及端口。



LinkRunner G2 顯示以下交換機詳情：

• 交換機名稱和型號
• IP 地址
• 機箱、槽口和端口
• VLAN ID
• 雙工和速度（實際和設計）
• 信號強度
• PoE 電壓和功率（實際和測試極限）
• 雙絞線功率的圖形展示
