你現有的5e布線是否支持2.5/5GBASE-T？

現有的電纜設備是否支持2.5/5GBASE-T？

由NBASE-T聯盟推動并與NBASE-T規范兼容，IEEE 802.3bz標準定義了如何在100米5e類布線上達到2.5Gbps、或在100米6類布線上達到5Gbps傳輸速率，它還定義了如何在5e類線纜上通過擴展頻率來支持特定的5Gbps用例。

2.5/5GBASE-T主要用于在已經安裝好的5e和6類布線上支持802.11ac Wi-Fi設備。隨著越來越多支持802.11ac的設備投放市場，許多企業開始著手部署這項技術，希望能獲得更快的Wi-Fi，而不需要升級現有的固定布線。

然而并非所有的布線商都是同等水平的，多年以來對線纜的搬移、增加和調整都可能會造成物理損壞，進而影響性能。因此在投資新的WiFi設備之前，知道現有電纜是否支持2.5/5GBASE-T是很明智的。

為什么這樣做？

企業局域網中大約80％的布線基礎設施—包括以100 MHz運行的5e類或以250 MHz運行的6類布線—兩者通常都能支持高達1000 Mbps的速率。對于大多數企業客戶來說，這為辦公應用程序提供了大量帶寬。

當802.11ac Wi-Fi推出Wave 1時，需要千兆連接，這意味著基于標準的6類和5e類布線基礎設施可以支持這些設備。但是為了支持更多的無線設備和應用，比如通過Wi-Fi進行視頻流傳輸，則需要超過千兆以太網的速度。所以802.11ac Wave 2的速度提高了一倍。

通過支持Wave 2 802.11ac Wi-Fi，5e和6類電纜延長了其使用壽命。802.3bz標準基于10GBASE-T，但是將信號速率降低到一半（5GBASE-T）和四分之一（2.5GBASE-T），這就落入了6類和5e類電纜的頻率范圍。它還支持PoE，包括PoE plus（Type 2）和即將推出的四線對Type 3 PoE，為Wi-Fi接入點提供電力。

風險評估

外部串擾是2.5GBASE-T和5GBASE-T應用的重要制約因素，然而5e類和6類線纜的測試規范中卻并不包含外部串擾測試。因此，需要引入TIA TSB-5021和ISO/IEC TR 11801-9904性能規范，以評估現有的5e和6類布線是否支持這些應用。這些標準描述了通過擴展頻率使得5e類線纜能夠以超過100 MHz的頻率工作，以支持5GBASE-T。規范還包含了內部布線參數（插入損耗、回波損耗、近端串擾等）和外部串擾的認證標準。

用于支持2.5/5GBASE-T應用的外部串擾性能是使用名為ALSNR（Alien Limited Signal to Noise Ratio）的公式確定的。ALSNR公式考慮了插入損耗、外部近端串擾（NEXT）和外部遠端串擾（FEXT）等諸多因素。

眾所周知，更長、更緊密的電纜束表現出更多的外部串擾，我們可以據此來評估以確定哪些通道可能處于危險中。這種評估可以通過查看布線文件、以前的測試結果和視覺檢查來完成。

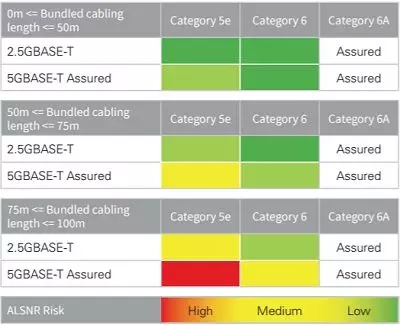

NBASE-T聯盟的這個表格是確定風險的一個很好的指導 —-捆綁布線的距離越長，ALSNR風險就越高。如果布線商留下了良好的文檔，那么評估風險就很容易：只需按照布線時間和捆綁布線的長度進行排序便可以很容易判斷哪些鏈路有較大的風險。視覺檢查會讓你知道這些鏈路是否緊密捆綁在一起。

緩解可以起到幫助的作用，但是只有通過測試才能知道。

雖然大多數企業客戶使用的已通過認證的布線在支持2.5G和5GBASE-T時很可能沒有什么問題，但測試確實是真正了解您的鏈路是否能正常工作的唯一途徑。值得慶幸的是，福祿克網絡公司的DSX系列測試儀（DSX-8000，DSX-5000，DSX-600）提供了2.5G和5GBASE-T測試選項，并且可以在10秒內完成。

如果現有的5e類或6類布線確實包含了長距離的緊束而不能通過ALSNR來支持2.5/5GBASE-T，那么可以嘗試一些緩解措施。拆開電纜，尤其是跳線，因為干擾信號離收發器越近越強。另一種方法是嘗試用6A類或屏蔽組件替換5e類或6類跳線。您還可以將2.5/5GBASE-T應用限制在較短的通道（小于50米），或者為2.5/5GBASE-T應用選擇不相鄰的配線架端口。

如果您需要緩解，請確保您使用DSX測試儀（DSX-8000，DSX-5000，DSX-600）再次測試以確認支持。
