福祿克執行 PS ANEXT 干擾鏈路測試（八）
PS ANEXT 干擾鏈路測試用于測量近端另一條測試電纜中的線對接收到的近端發射器發送的信號量。AxTalk 能在 1 ～ 500 MHz 頻率范圍內測量兩個布線鏈路之間全部 16 種線對組合的外部近端串擾。
注：您必須使用相同類型的測試儀 DTX -1800或 DSX (DSX2-8000/DSX2-5000）對鏈路進行自動測試和外部串擾測試。
執行 PS ANEXT 干擾鏈路測試
- 首先從含有電纜束所有鏈路自動測試結果的 LinkWare 數據庫中選擇一個受干擾鏈路。
- 從測試限制菜單中選擇正確的測試限制。
- 在 AxTalk 分析儀主窗口中，選擇 PS ANEXT。
- 選擇終端 1 或終端 2。通常終端 1 是配線板在地面配電箱或機房中的位置。
- 單擊運行測試按鈕。
- 如果 AxTalk 分析儀顯示一條與參照相關的信息，則為主測試儀和遠程測試儀設置參照。
- 在 PS ANEXT 干擾鏈路測試對話框中，從列表中選擇一個干擾鏈路。
- 在 PS ANEXT 干擾鏈路測試對話框中，單擊下一個。AxTalk 將顯示運行測試窗口。

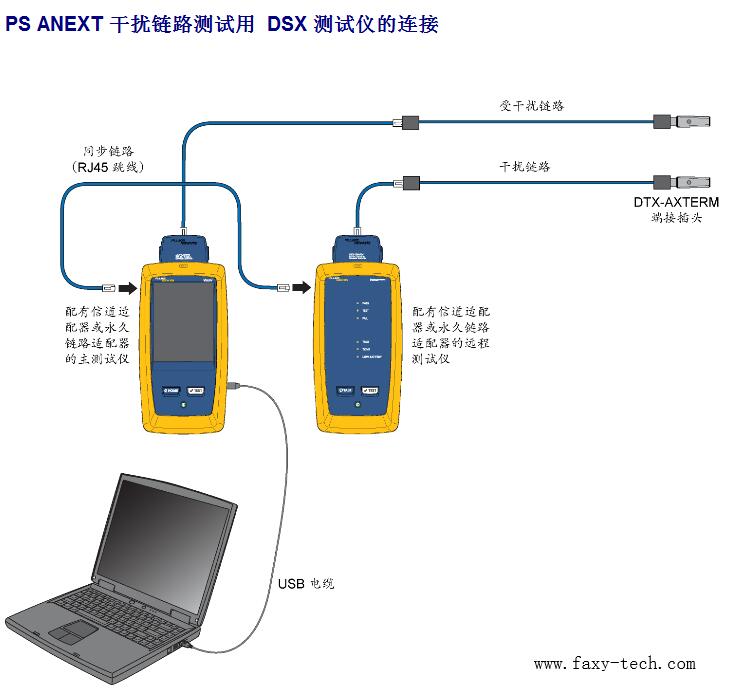

- 為 PS ANEXT 干擾鏈路測試連接線路：（注：為了將 DTX-AXTERM 端接插頭連接在緊湊區域，需要使用一個帶跳線的通用適配器。）
10.在運行測試窗口中，單擊下一個。測試儀將會尋找鏈路上的端接插頭。、
軟件會將新的線對到線對外部串擾數據添加到您之前的任何綜合外部串擾數據中。干擾鏈路列表顯示干擾鏈路的名稱和一個勾選的復選框。如果希望綜合測試結果不包括該干擾鏈路的測試結果，可以不選該復選框。如果希望刪除干擾鏈路，首先選中該鏈路，右擊后選擇刪除干擾鏈路測試。
