福祿克CableIQ（CIQ-100與CIQ-KIT）閃爍端口指示燈

福祿克CableIQ（CIQ-100與CIQ-KIT）閃爍端口指示燈?Blink Port Light（閃爍端口指示燈）功能幫助您確定哪根電纜與網絡集線器或交換機的哪個端口相連。 該功能在線對?12 和 36 上產生一個鏈路脈沖來使端口的 LED 指示燈閃爍。

當端口指示燈功能處于活動狀態時，福祿克CableIQ（CIQ-100與CIQ-KIT）的模擬音頻發生器也處于啟動狀態。

要使端口指示燈閃爍：

1、 將旋轉開關轉至 DIAG（診斷）。

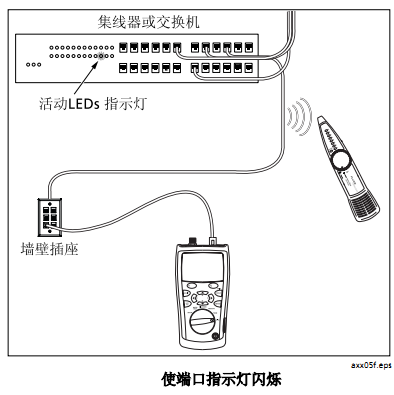

2、將測試儀如圖 ?所示連接到布線。

3、用 【下三角】 選中 Blink Port Light（閃爍端口指示燈）；然后按 ENTER， 【F1】 或 【TEST】。

4、檢查集線器或交換機，查看哪個活動 LED 指示燈在閃爍。測試儀的模擬音頻發生器處于啟動狀態，因此如果需要，您也可使用音頻探頭來定位電纜。

備注：Blink Port Light（閃爍端口指示燈）功能不支持非協商集線器或者使用典型定時參數以外的信號定時的端口。
