Fluke DTX-1800綜合布線系統測試紀實-接線圖的測試及信道測試要求
fluke DTX-1800在測試綜合布線系統中，各個要求指標是多少？GB50312-2007綜合系統測試紀實之參數詳解：
接線圖的測試，主要測試水平電纜終接在工作區或電信間配線設備的8位模塊式通用插座的安裝連接正確或錯誤。正確的線對組合為：1／2、3／6、4／5、7／8，分為非屏蔽和屏蔽兩類，對于非RJ45的連接方式按相關規定要求列出結果。

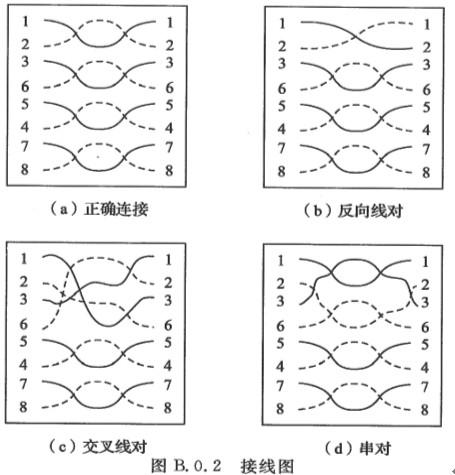

布線過程中可能出現以下正確或不正確的連接圖測試情況，具體如圖B.0.2所示。
2布線鏈路及信道纜線長度應在測試連接圖所要求的極限長度范圍之內。
3類和5類水平鏈路及信道測試項目及性能指標應符合表B.0.3-1和表B.0.3-2的要求(測試條件為環境溫度20℃)。
表B.0.3-1?3類水平鏈路及信道性能指標
| 頻率(MHz) | 基本鏈路性能指標 | 信道性能指標 | |||
| 近端串音(dB) | 衰減(dB) | 近端串音(dB) | 衰減(dB) | ||
| 1.00 | 40.1 | 3.2 | 39.1 | 4.2 | |
| 4.00 | 30.7 | 6.1 | 29.3 | 7.3 | |
| 8.00 | 25.9 | 8.8 | 24.3 | 10.2 | |
| 10.00 | 24.3 | 10.0 | 22.7 | 11.5 | |
| 16.00 | 21.0 | 13.2 | 19.3 | 14.9 | |
| 長度(m) | 94 | 100 | |||
表B.0.3-2?5類水平鏈路及信道性能指標
|
頻率(MHz) |
基本鏈路性能指標 | 信道性能指標 | ||
| 近端串音(dB) | 衰減(dB) | 近端串音(dB) | 衰減(dB) | |
| 1.00 | 60.0 | 2.1 | 60.0 | 2.5 |
| 4.00 | 51.8 | 4.0 | 50.6 | 4.5 |
| 8.00 | 47.1 | 5.7 | 45.6 | 6.3 |
| 10.00 | 45.5 | 6.3 | 44.0 | 7.0 |
| 16.00 | 42.3 | 8.2 | 40.6 | 9.2 |
| 20.00 | 40.7 | 9.2 | 39.0 | 10.3 |
| 25.00 | 39.1 | 10.3 | 37.4 | 11.4 |
| 31.25 | 37.6 | 11.5 | 35.7 | 12.8 |
| 62.50 | 32.7 | 16.7 | 30.6 | 18.5 |
| 100.00 | 29.3 | 21.6 | 27.1 | 24.0 |
| 長度(m) | 94 |
100 |
||
注：基本鏈路長度為94m，包括90m水平纜線及4m測試儀表的測試電纜長度，在基本鏈路中不包括CP點。
B.0.4?5e類、6類和7類信道測試項目及性能指標應符合以下要求(測試條件為環境溫度20℃)。
1回波損耗(RL)：只在布線系統中的CDEF級采用，信道的每一線對和布線的兩端均應符合回波損耗值的要求，布線系統信道的最小回波損耗值應符合表B.0.4-1的規定，并可參考表B.0.4-2所列關鍵頻率的回波損耗建議值。
表B.0.4-1信道回波損耗值
| 級別 | 頻率(MHz) | 最小回波損耗(dB) |
| C | l≤t≤16 | 15.0 |
| D | 1≤f<20 | 17.0 |
| 20≤f≤100 | 30一10?lg(f) | |
| E | 1≤f<l0 | 19.0 |
| 10≤f<40 | 24—5?lg(f) | |
| 40≤f<250 | 32—10?lg(f) | |
| F | 1≤f<10 | 19.0 |
| 10≤f<40 | 24—5?lg(f) | |
| 40≤f<251.2 | 32—10l?lg(f) | |
| 251.2≤f≤600 | 8.0 |
表B.0.4-2信道回波損耗建議值
|
頻率(MHz) |
最小回波損耗(dB) | |||
| C級 | D級 | E級 | F級 | |
| 1 | 15.0 | 17.0 | 19.0 | 19.0 |
| 16 | 15.0 | 17.0 | 18.0 | 18.0 |
| 100 | 10.0 | 12.0 | 12.0 | |
| 250 | 8.0 | 8.0 | ||
| 600 | 8.0 | |||
