《六類跳線制作》綜合布線實訓

• 《六類跳線制作》綜合布線實訓

1、實訓目的和要求。

熟練掌握T568B和T568A的標準及六類RJ45水晶頭的制作工藝，掌握操作臺內嵌通斷測試儀的使用方法。

2、實訓工具與材料

綜合布線工具箱中的剝線鉗一把、RJ45壓線鉗（推薦福祿克壓線鉗11212530）一把、剪刀一把、長約50CM的六類UTP雙絞線一條和六類水晶頭若干個。

3、實訓步驟

（1）用雙絞線剝線鉗將雙絞線外皮剝?nèi)?cm～3cm，并用剪刀把雙絞線中間的十字架剪除。避免在剝線或剪除十字架時剪傷或割斷雙絞線線芯，否則需重復步驟(1)。

（2）分開每一對線對（開絞），并將線芯按照T568B或T568A標準排序，將線芯理直拉平。注:4根線對之間盡量不要交叉，方便于插線和保證水晶頭美觀。

（3）用壓線鉗、剪刀、斜口鉗等鋒利工具將理直雙絞線線芯按45^。 斜角剪切（方便插入接線端子），長度適中。
（4）將剪好的雙絞線線芯插入接線端子（接線端子卡口朝上），確保插到線芯確保完全穿過接線端子，然后把多余的線芯用剪刀平齊剪切。

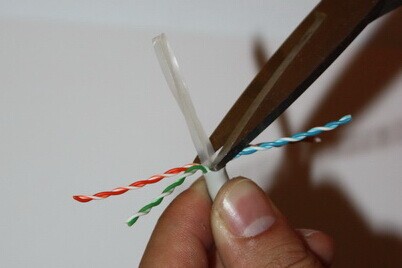

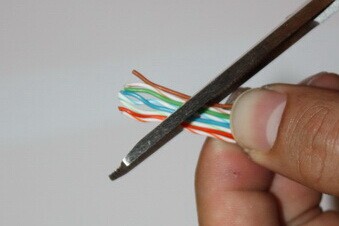

剪除隔離架		按45度剪齊導線

（5）以拇指和中指捏住水晶頭并用食指抵住，水晶頭的方向是金屬引腳朝上、彈片朝下。另一只手捏住接線端子（卡口朝上）緩緩地插入水晶頭凹槽，確保插到水晶頭頂部。

（6）再次檢查水晶頭雙絞線的線序是否正確；檢查線芯是否到水晶頭頂部（為減少水晶頭的用量，（1）～（5）可重復練習，熟練后再進行下一步）。

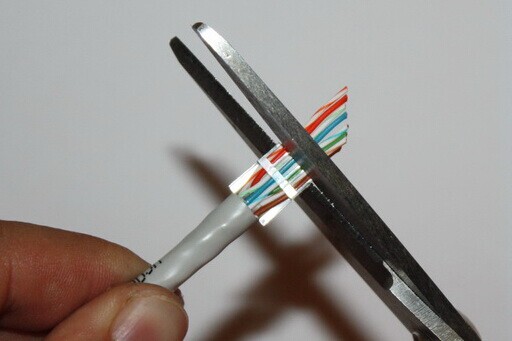

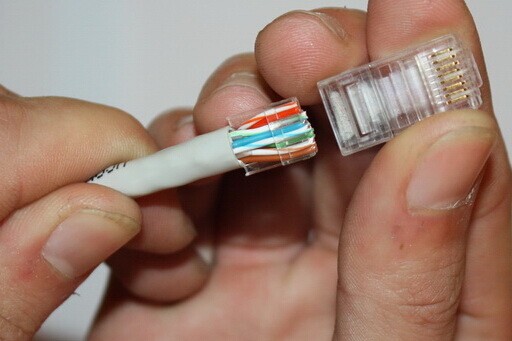

插入接線端子并剪除多余導線		將接線端子插入水晶頭

（7）確認無誤后，采用RJ45壓線鉗壓接水晶頭，使水晶頭8個金屬刀片刺破線芯外皮。

（8）重復1～6步驟制作另一端連接頭。完成一條跳線的制作。

4、實訓結果檢測

（1）確認多功能操作臺上內嵌的跳線測試模組性能正常。

（2）檢查跳線兩邊水晶頭金屬片是否全部壓接下去。注：若沒全部壓下去的話則需要重新壓接或重做水晶頭。

（3）將跳線插到跳線測試模組兩個RJ45接口上，觀測模組指示的閃亮順序，如果指示燈按順序閃亮則跳線通斷測試通過，否則需重新檢查兩端水晶頭是否故障是則需重新制作相應的水晶頭。
