第二十九話：一分鐘了解鉗形電流表

一分鐘了解鉗形表

第二十九話：一分鐘了解鉗形電流表

1.什么是鉗形表

鉗形表是一種不需斷開電路就可直接測電路交直流電流的攜帶式儀表，在電氣檢修中使用方便，應用廣泛。與萬用表一樣，鉗形表也經歷了模擬式到數字式的歷程，但使用比萬用表更方便快捷。數字鉗形表由于儀表內置入了電流互感器，功能非常豐富，無需斷線即可測量交直流電壓、電流，電容，通斷性，二極管，電阻，溫度，頻率等參數。

2.鉗形表和萬用表的區別

萬用表測試電壓、頻率等必須將萬用表接到被測目標兩端，測試電流還需要將被測線路斷開進行測試，對大多數現場檢測不是很方便，而且一般只能測試小電流。

而鉗形表即開即用，不同尺寸的鉗口對應不同尺寸的導線。鉗形表使用交流電磁感應的原理，可以測量比萬用表大很多的電流，即時測量，即時讀數，無需斷線，方便快捷。

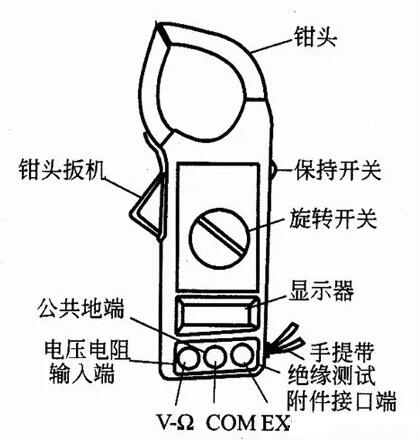

3.鉗形表的結構和原理

鉗形表實質上由一只電流互感器、鉗形扳手和電流表所組成。

工作原理：電流互感器的鐵心在捏緊扳手時可以張開；被測電流所通過的導線可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流，與二次線圈相連接的電流表便有顯示。

鉗形表可以通過轉換開關的撥檔，改換不同的量程。

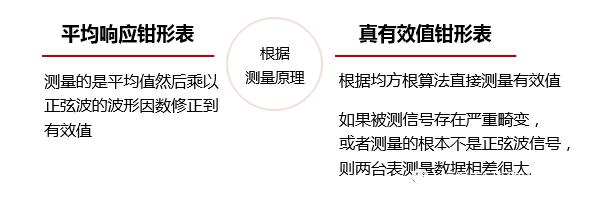

4.鉗形表的分類

總的來說，平均響應的鉗形表只能測試直流信號和標準正弦波信號，而真有效值鉗表可以測試所有輸出信號。

5.鉗形表的使用方法

1、在進行測量前要先進行機械調零;

2、選擇合適的量程，根據先選大量程再選小量程的原則，也可根據電器的銘牌值來估算;

3、當使用最小量程進行測量時，可能會出現讀數不明顯的情況，這時需要將被測量的導線繞幾匝，以鉗口中央的匝數為準。此時讀數為：讀數=指示值×量程/滿偏×匝數

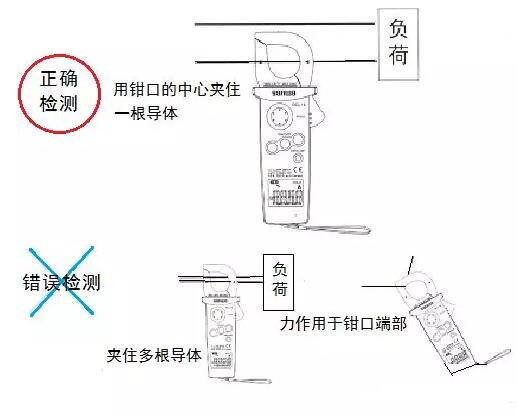

4、在測量時，要使被測量的導線位于鉗口的中央處，并且使鉗口處于閉合緊密狀態，這樣可以有效地減少誤差;

5、當測量完成后，要將裝換開關轉換到最大量程處。

鉗形表的選擇

介紹了那么多，鉗形表應該如何選擇呢？通常要考察以下幾個因素：
