福祿克DTX-1800和DSX5000對于同軸電纜長度距離定義釋義
我們都知道福祿克DTX-1800和DSX5000可以利用同軸測試模塊DTX-COAX或者DSX-COAX,進行同軸電纜測試,那么他們的長度測試原理是什么呢?今天深圳連訊達工程師帶大家一起來解讀一下。
首先,對同軸電纜的測試是基于TDR技術,測試結果與性能與同軸電纜的特性阻抗密切相關;特性阻抗的測試一般是測試電纜近似的特性阻抗,并非真正意義上的實際真有效值,如果在標準規定的范圍之內,即可認可是合乎要…
首先,對同軸電纜的測試是基于TDR技術,測試結果與性能與同軸電纜的特性阻抗密切相關;
特性阻抗的測試一般是測試電纜近似的特性阻抗,并非真正意義上的實際真有效值,如果在標準規定的范圍之內,即可認可是合乎要求的,如果超過相關的標準,通過TDR技術大致可以定位出阻抗異常的點;
同軸電纜的測試還有一個重要指標電阻。電阻的測量實際上測試的是電力和端接器的環路電阻,如果末端兵沒有接上端接器或者電纜本身就是開路狀態,那么電阻值會變為無窮大;反之電纜或端接器短路顯示的電阻值近似為0歐姆;當測試的電阻值超過400歐姆,則報告錯誤;

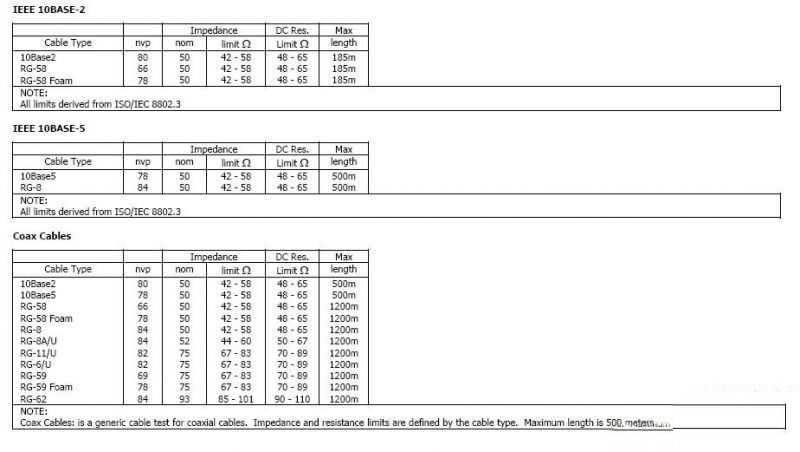

同軸電纜長度的測試是應該在開路狀態下進行測試的,并且末端不允許接有端接器;因為端接器會吸收或者消除信號的反射,所以TDR技術是無法測試出長度參數 的,所以只能在未接端機器的情況下準確測試出同軸電纜的長度。實際測試距離基于不同的特性阻抗和線纜半徑,標準中的長度極限值也設置各異,下表中截取了部分標準中關于對長度測量的定義:
