時延偏離 – 福祿克認證工程師談FLUKE DSX2-8000/DSX2-5000參數

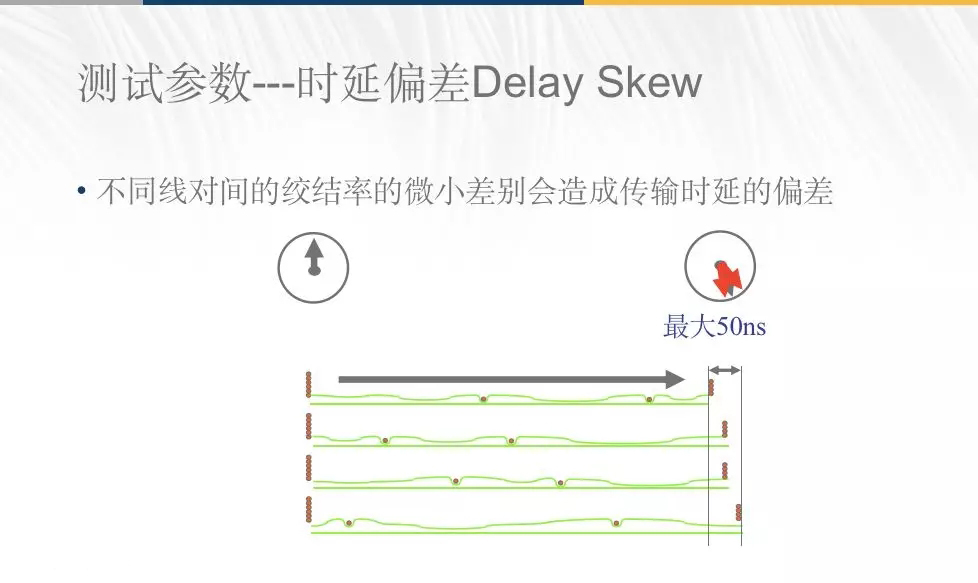

這個參數和剛才說的傳輸時延有關系，看圖，儀表測試的值是4對線纜都有的，這個是指四對線信號從線纜的一端傳輸?shù)搅硗庖欢怂牡臅r間的差異，因為每對線長度不一樣，絞接率也不一樣，所以到達對端時延也不一樣，這個差異就叫時延偏離，標準定義了以最短線對作為基準值。那么，為什么要故意要錯開線纜的絞接率呢？主要是因為錯開絞接率可以改善線對間的串擾(NEXT、FEXT)的參數值，另外，時延偏離標準最大值為50ns，在實際應用中時延偏離不可過大，尤其在運行千兆、萬兆以太網的應用時，過大的時延偏離會導致同時從四線對發送的信號無法同時抵達接收端，可能引發誤碼，還是會影響傳輸質量，所以要控制線纜傳輸?shù)臅r延偏離。
