福祿克電能質量分析儀電壓的驟降與驟升

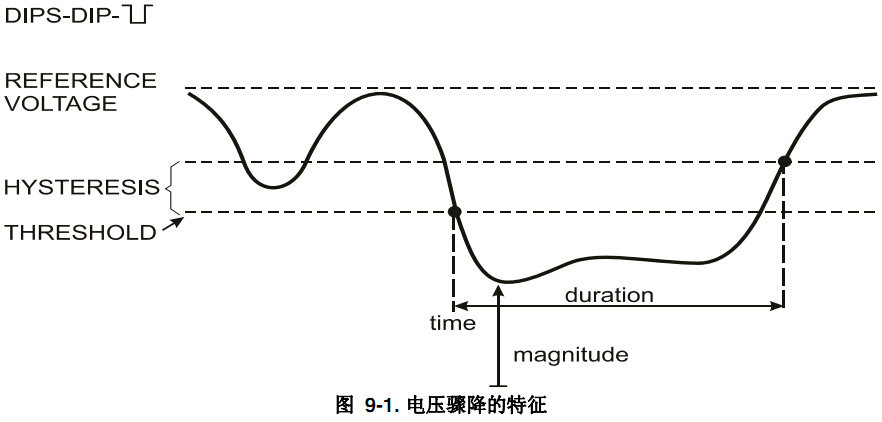

福祿克電能質量分析儀驟降與驟升 (Dips & Swells) 記錄驟降、干擾、快速電壓變化及驟升。?驟降（下降）和驟升是正常電壓的快速變化。變化幅度可高達電壓的 10 倍至 100?倍。依照 EN61000-4-30 所定義，其持續時間從半個周期至數秒種不等。分析儀讓您能夠選擇標稱或可調整的基準電壓。可調整的基準電壓使用以一分鐘時間常數過濾篩選的測量值。?在驟降過程中電壓下降，在驟升過程中電壓上升。在三相系統中，當一個或多個相位的電壓下降至驟降閾值時，驟降開始；當所有相位的電壓等于或大于驟降閾值值加上滯后時，驟降停止。驟降與驟升的觸發條件是閾值和滯后。驟降與驟升以持續時間、幅度和發生時間來表述其特征。圖 9-1 和 9-2 對此做出解釋。

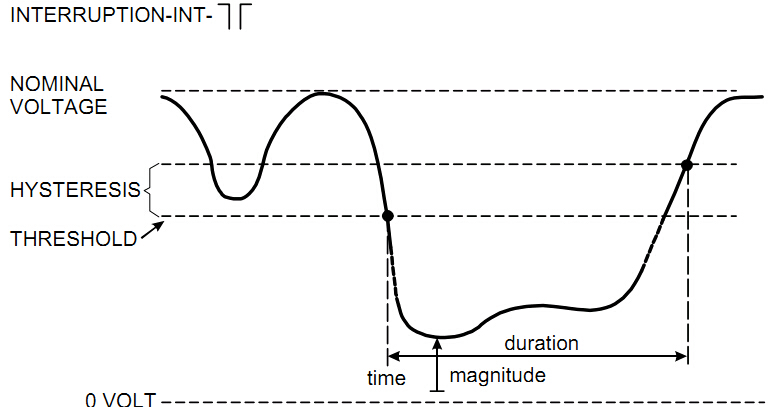

在發生干擾期間，電壓下降至遠遠低于其標稱值。在三相系統中，當所有相位的電壓低于閾值時，干擾開始；當一個相位的電壓等于或高于干擾閾值加滯后時，干擾停止。干擾的觸發條件是閾值和滯后。擾以持續時間、幅度和發生時間來表述其特征。下圖對此做出解釋。

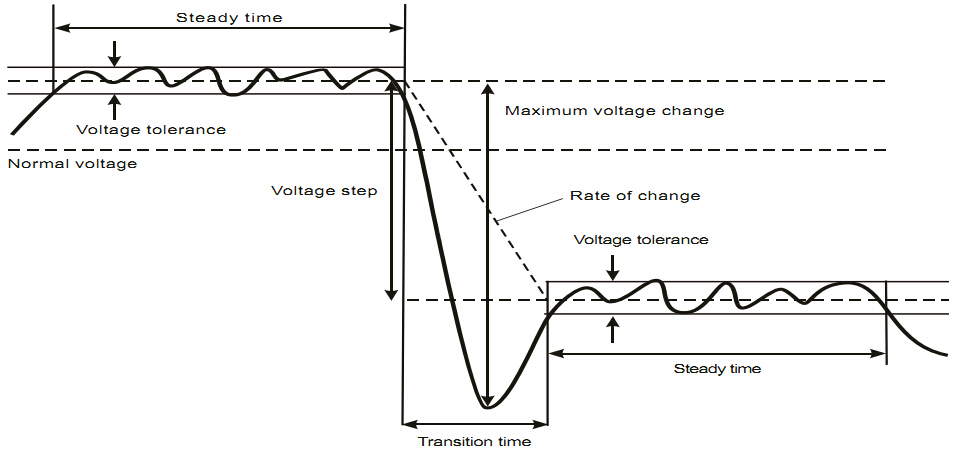

快速電壓變化是有效值 (RMS) 電壓在兩個穩態之間的快速轉換。快速電壓變化是在穩定電壓容差、穩定時間、所檢測到的最小步長，及最小變化速度 (%/s) 的基礎上捕獲。當電壓變化超過驟降或驟升的閾值時，它被視為驟降或驟升，而不是快速電壓變化。除了根據電壓階躍 (Vstep) 檢測以外，在設置極限值時，還可選擇根據最大電壓變化 (Vmax) 來檢測。請注意 Norwegian FoL 要求根據最大電壓變化來檢測。事件列表中顯示了電壓階躍變化及過渡時間。詳細的事件列表顯示了相對于標稱電壓的最大電壓變化。下圖對此做出解釋。
