福祿克FLUKE DSX-CHA021S ，DSX-CHA-M12-X-S適用于工業以太網的 M12 4 位D-Coded 和 8 位 X-Coded 適配器
福祿克FLUKE DSX-CHA021S ，DSX-CHA-M12-X-S適用于工業以太網的 M12 4 位D-Coded 和 8 位 X-Coded 適配器。
DSX-CHA021S 和 DSX-CHA-M12-X-S 套件包含兩個用于 Fluke Networks?DSX CableAnalyzer 測試儀的適配器。這些適配器允許您根據工業以太網應用中常用的 IEEE 802.3 規范來測試和認證 M12 鏈路及跳線：
? 適用于快速以太網 (100BASE-TX) 網絡的 DSX-CHA021 適配器具有 4位、D-coded 母連接器。
? 適用于千兆以太網 (10GBASE-T) 的 DSX-CHA-M12-X 適配器具有 8 位、X-coded 母連接器。
DSX 固件要求如果
Fluke DSX2-5-IE-K1 CableAnalyzer 需要更新固件才能與這些適配器配套使用，它將會顯示一條消息。Fluke Networks 網站免費提供固件更新。要安裝更新，請使用最新版本的 LinkWare PC 或 LinkWare Live。有關詳細信息，請參閱 Versiv 系列用戶手冊。
設置基準
在使用 M12 適配器測試和認證鏈路前，請設置基準。之后至少每隔三十天重復一次基準設置程序。

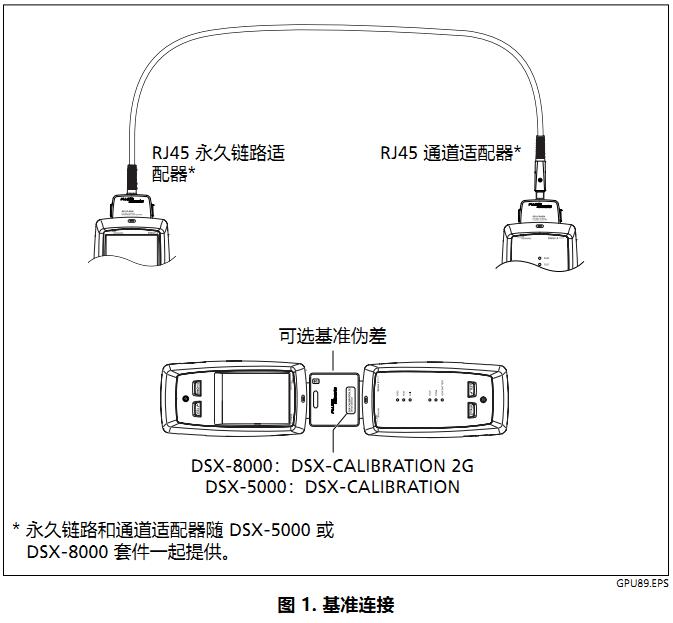

1? 在設置基準之前，至少提前 圖1分鐘打開測試儀和遠端設備。 （注意只能在測試儀達到環境溫度 10 °C – 40 °C 后設置基準。）
2? 如 圖1 的頂部或底部所示，將主測試儀和遠端測試儀連接在一起。
3? 在主屏幕上，輕觸工具，然后輕觸設置基準。
4? 在設置基準屏幕上，輕觸測試。
測試和認證通道
注意：您必須選擇支持對 DSX-CHA021 適配器的兩對電纜或??DSX-CHA-M12-X 適配器的四對電纜進行測試的測試限值和插座配置。IEEE 802.3 標準僅支持通道鏈路配置。
1? 在主屏幕上，輕觸測試設置面板。
2? 在更改測試屏幕上，輕觸新測試。
3? 在測試設置屏幕上，輕觸面板以選擇設置：
?? ?電纜類型：如果上次使用列表中未列出正確的類型，請輕觸更多，輕觸制造商，輕觸正確的制造商，然后輕觸電纜類型。
?? ?屏蔽測試：僅為帶屏蔽的電纜類型顯示此選項。如果希望在屏蔽打開時獲得失敗結果，請選擇開。有關詳細信息，請參閱 Versiv 系列用戶手冊。
?? ?測試限值：如果上次使用列表中未列出正確的限值，請輕觸更多，然后輕觸一個組。
?? ?插座配置：為連接器的布線圖選擇正確的配置。
4? 完成測試設置后，在測試設置屏幕上輕觸保存。

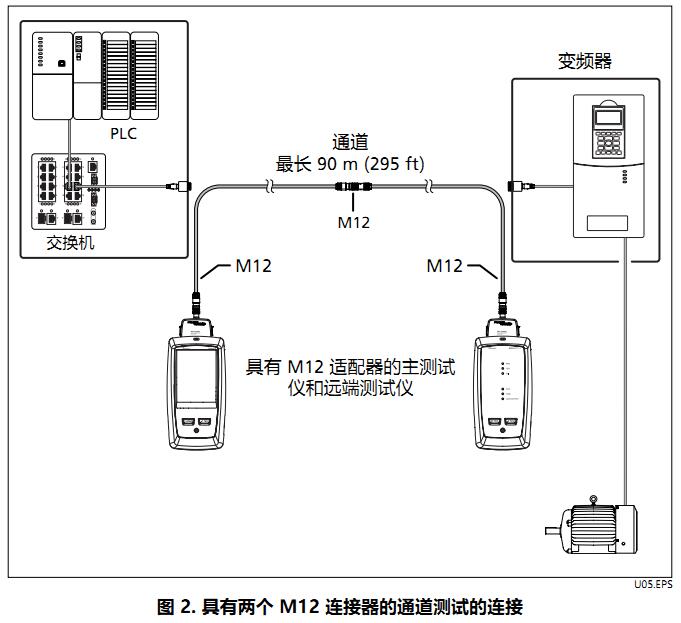

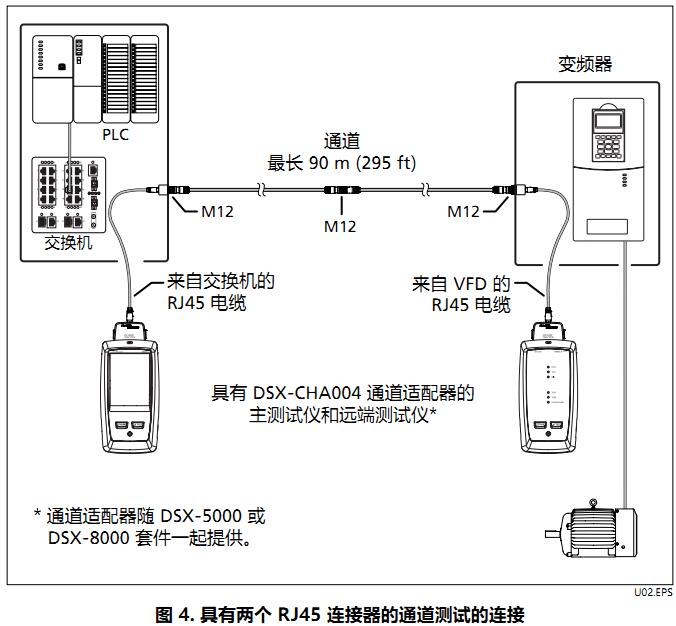

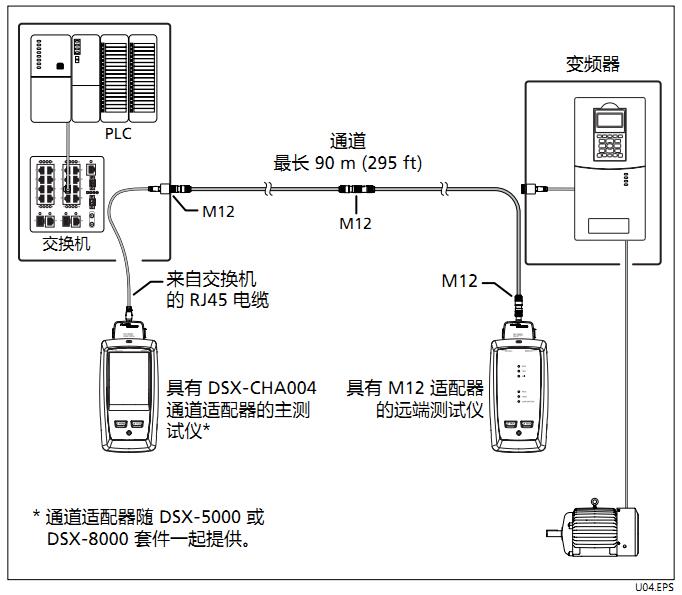

5? 如圖2、3或4 所示，將測試儀連接到鏈路。
6? 輕觸主測試儀上的測試，或按下主測試儀或遠端測試儀上的 【TEST】。
測試和認證 M12 跳線
跳線測試包括跳線兩端的 M12 連接器的測試結果。使用以下程序對您制作的、用于連接系統中部件的 M12 跳線進行測試。
1? 在主屏幕上，輕觸測試設置面板。
2? 在更改測試屏幕上，輕觸新測試。
3? 在測試設置屏幕上，輕觸面板以選擇設置：
?? ?電纜類型：如果上次使用列表中未列出正確的類型，請輕觸更多，輕觸制造商，輕觸正確的制造商，然后輕觸電纜類型。
?? ?屏蔽測試：僅為帶屏蔽的電纜類型顯示此選項。如果希望在屏蔽打開時獲得失敗結果，請選擇開。有關詳細信息，請參閱 Versiv 系列用戶手冊。
?? ?測試限值：如果上次使用列表中未列出正確的跳線限值，請輕觸更多，輕觸跳線，然后選擇正確的限值。
?? ?插座配置：選擇適當的配置。
4? 完成測試設置后，在測試設置屏幕上輕觸保存。

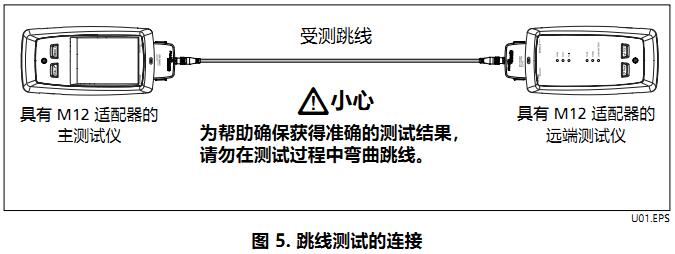

5? 將測試儀連接至跳線 (圖5)，然后在主測試儀上輕觸測試，或在主測試儀或遠端測試儀上按下【TEST】。
維護和維修
使用沾有清水或溫和肥皂水的軟布清潔適配器。切勿使用研磨劑、溶劑或酒精。如果適配器不能正常工作，請檢查適配器的連接器是否損壞。確保適配器鎖緊到測試儀上。適配器不含可維修零件。如需獲得備用適配器，請與 Fluke Networks 代表聯系。?要獲得最新的測試限值和功能，請確保您的測試儀裝有最新版本的固件。Fluke?Networks 網站免費提供最新版本的固件。
技術規格
DSX-CHA021 和 DSX-CHA-M12-X 適配器符合 IIe 級測試設備的所有測量精度規格。欲了解詳細信息，請訪問 Fluke Networks 網站。
適配器觸點的使用壽命（典型）：> 5,000 次循環
尺寸：75 mm x 54 mm x 30 mm（每個適配器）
重量：74 g（每個適配器）
