福祿克DSX-5000認證同軸電纜布線(DSX-CHA003)

通過可選的 DSX-CHA003 同軸適配器，可以使用 DSX CableAnalyzer?來為網絡和視頻應用認證同軸電纜布線。

步驟一：設置同軸測試參照

要使用 DSX-CHA003 適配器，您必須為同軸測試設置參照。參照程序為插入損耗和電阻測量設定參照。在以下時間設置參照：

? 您想使用具有不同模塊的測試儀時。 測試儀可存儲八對不同模塊的參考值。

? 至少每 30 天。 為了確保測試結果具有最高的準確性，需每天設置基準。

注意使用不同的同軸適配器時無需再次設置參照。

要設置參照

1 按圖 下圖 所示進行連接。

2 在設置參照前至少 1 分鐘，打開測試儀和遠端。

3 在主屏幕上，選擇同軸電纜測試。

4 在主屏幕上，輕觸工具，然后輕觸設置參照。

5 在設置參照屏幕上輕觸測試。

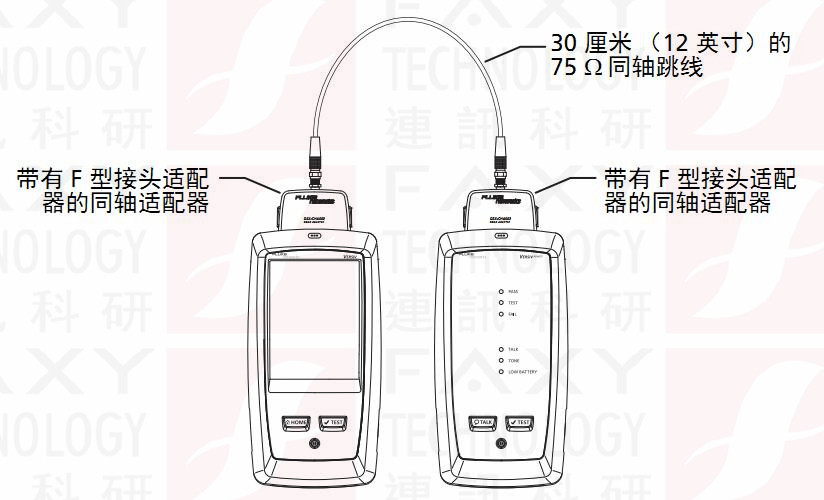

同軸電纜測試的參照連接

步驟二：同軸測試設置

設置同軸測試

1 在主屏幕上，輕觸測試設置面板。

2 在更改測試屏幕上，選擇要更改的同軸測試，然后輕觸編輯?；蛘撸绻O置一個新的同軸測試，輕觸新測試。如果未安裝模塊，模塊屏幕顯示。輕觸 DSX-5000 CableAnalyzer。

3 在測試設置屏幕上，輕觸相應的面板以更改測試設置。。

4 完成測試設置后，在測試設置屏幕上輕觸保存。

5 在更改測試屏幕上，確保選擇了測試旁邊的按鈕，然后輕觸使用所選項。

步驟三：如何運行自動測試

1 將同軸適配器連接至主端測試儀和遠端測試儀。

2 確保主屏幕顯示正確的作業設置。要確保其他設置正確，請輕觸測試設置面板，確保在更改測試屏幕上選擇了正確的測試，然后輕觸編輯以查看更多設置。。

3 如圖 26 所示，將測試儀連接到鏈路中。

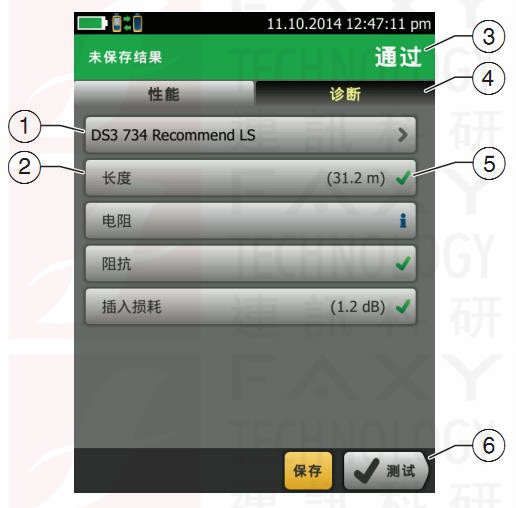

4 輕觸主測試儀上的測試，或按下主測試儀或遠端測試儀上的【TEST】。如果電纜另一端的測試儀處于睡眠模式或關閉，您的測試儀音頻發生器將打開另一臺測試儀。
