FLuke DSX-5000【DSX5000】使用操作步驟 用戶手冊

深圳連訊達電子技術開發有限公司擁有17年行業經驗，福祿克網絡事業部的工程師都是嚴格經過福祿克廠家認證，并獲得相應工程師證書。FLuke DSX-5000是2013年新上市，有通過連訊達培訓的同學，可能對操作已經了如指掌了，但是有些同學可能新到公司，并沒有相關的經驗。所以連訊達做了一套完整版的操作說明。手把手操作。

一、Fluke DSX-5000初始化步驟：

1、充電：

將主機、輔機分別用變壓器充電，直至電池顯示燈轉為綠色；

2、設置語言：

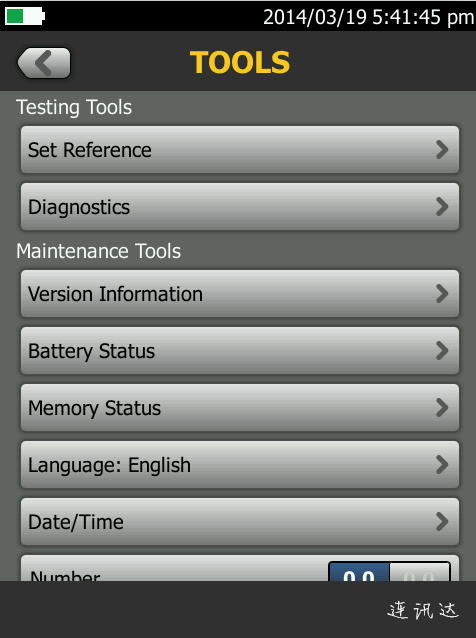

操作：用手點擊?“TOOLS”

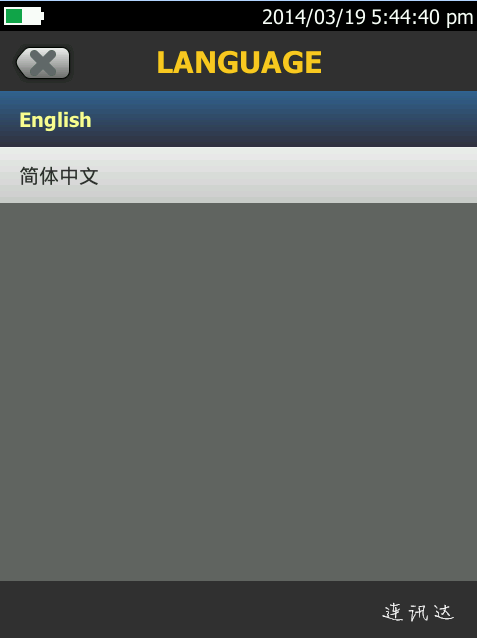

點擊第六條“langueage”（語言），將語言選擇成中文后才進行以下操作。

3、自校準：

工具?點擊?設置參照

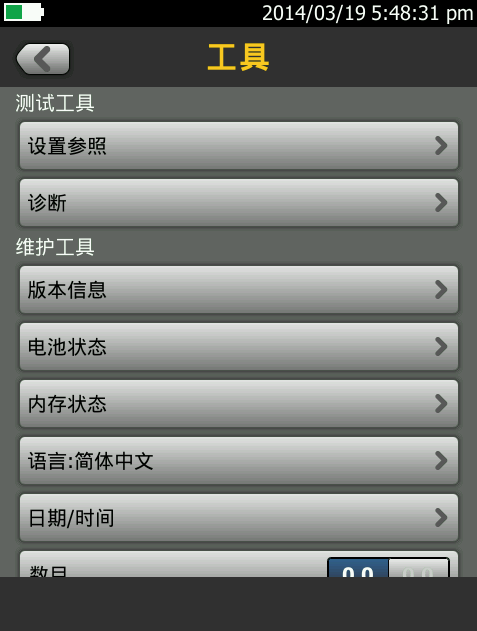

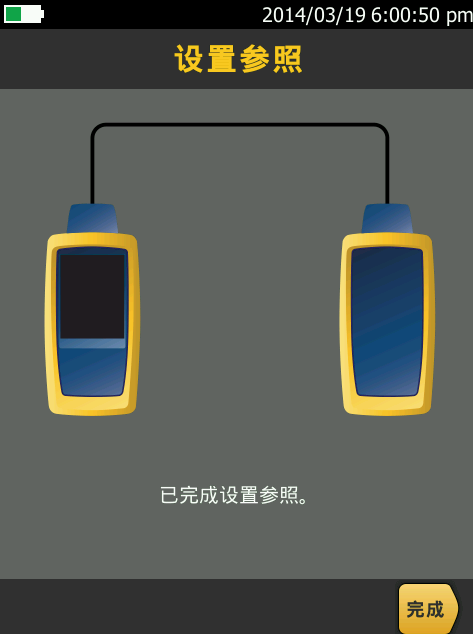

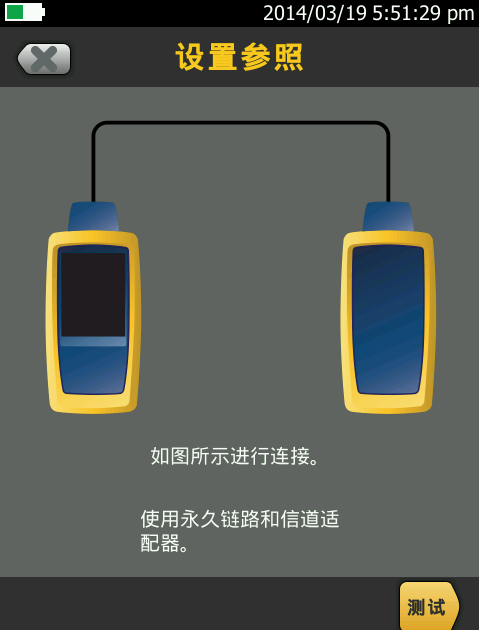

取Cat?6A/Class?EA?永久鏈路適配器，裝在主機上，輔機裝上Cat?6A/Class?EA?通道適配器。然后將永久鏈路適配器末端插在Cat?6A/Class?EA?通道適配器上；打開輔機電源，輔機自檢后，“PASS”燈亮后熄滅，顯示輔機正常。打開主機電源，點擊“工具”，顯示設置參照、診斷、版本信息、電池狀態、內存狀態、語言、時間日期等。點擊“設置參照”按測試（或者白色TEST按鈕）開始自校準，顯示“已完成設置參照”說明自校準成功完成。

二、Fluke DSX-5000設置參數：

操作：點擊工具，用手拖動選擇要修改參數。按上面圖標返回。

1、新機第一次使用需要設置參數，以后就不需要更改了。

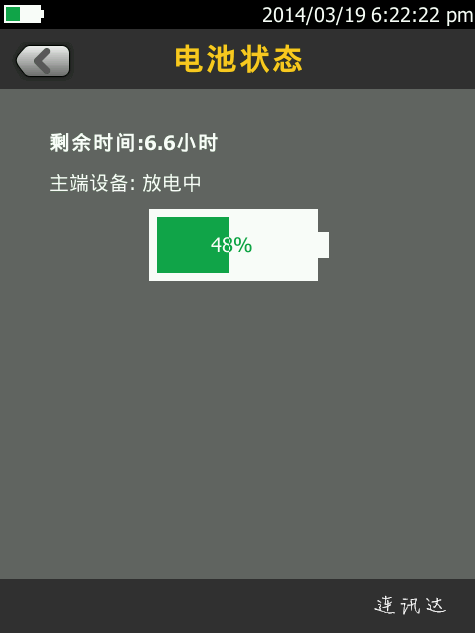

2、電池狀態：顯示電量。

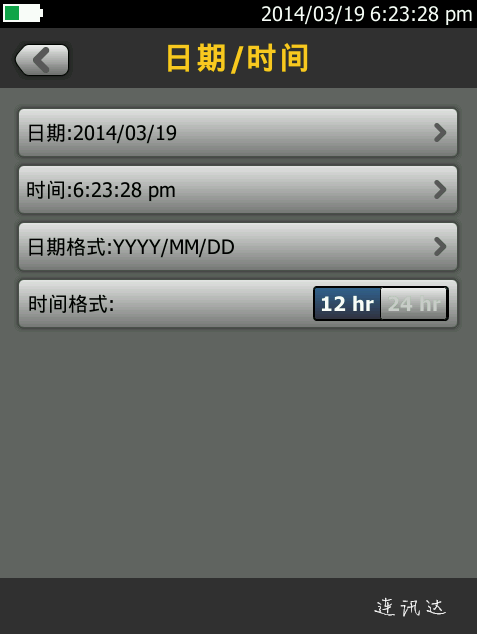

3、時間：輸入現在的日期?時間?格式。

4、長度：選擇M或者FT。（通常國內為M）

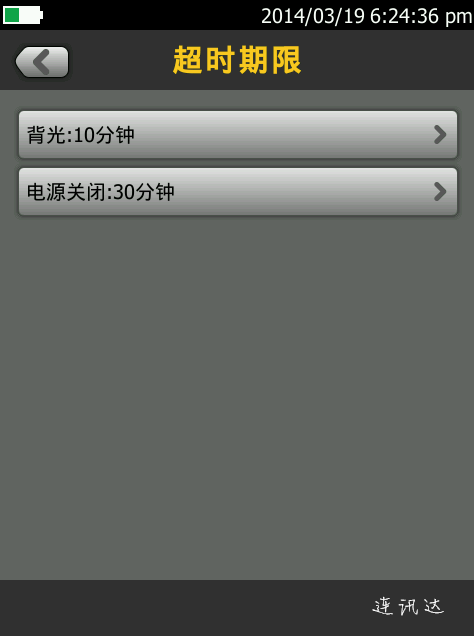

5、超時期限：選擇背光時間，和電源關閉時間。

6、可聽見的音頻：開就可以聽見聲音，關閉則無。

7、電源頻率：50Hz,60Hz。

8、顯示屏：設置顯示屏亮度。

三、Fluke DSX-5000 設置參數：

1、根據需求確定測試標準和電纜類型：通道測試還是永久鏈路測試？是CAT5E還是CAT6還是其他？

2、關機后將測試標準對應的適配器安裝在主機、輔機上，如選擇“TIA?Cat6?Channel”通道測試標準時，主機安裝“DSX-CHA004”通道適配器，如選擇“TIA?Cat6?PERM.LINK”永久鏈路測試標準時，主輔機各安裝一個“DSX-PLA004S”永久鏈路適配器。

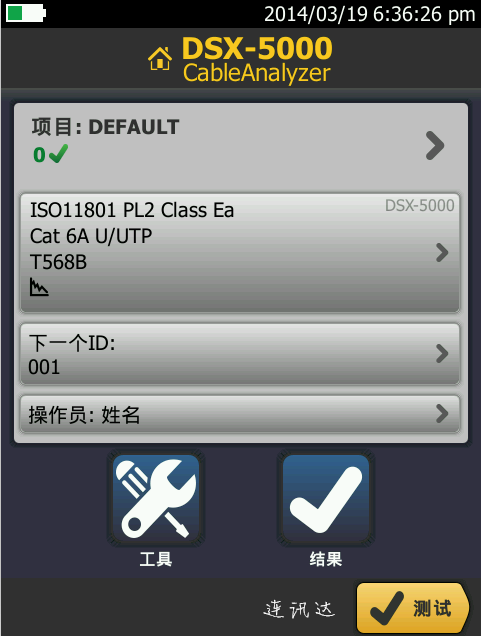

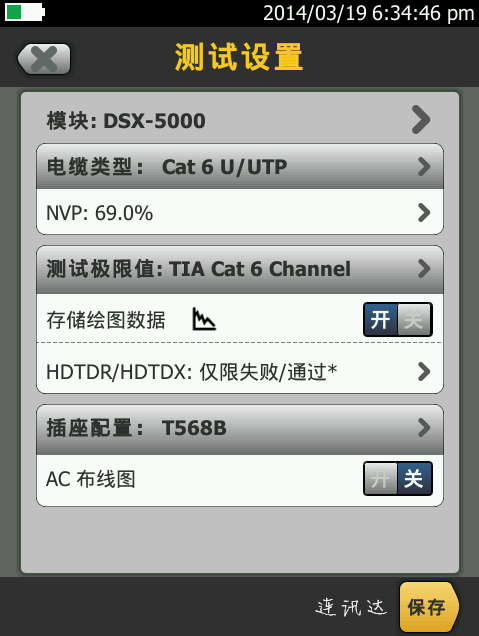

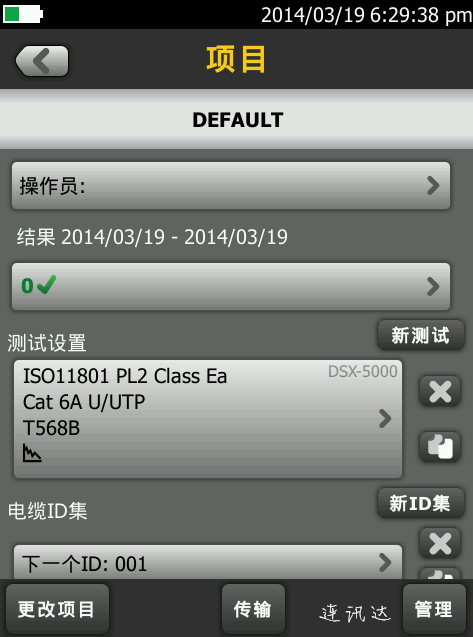

3、新建一個測試項目；點擊項目，出現項目欄目，點擊出現測試設置，點擊電纜類型。

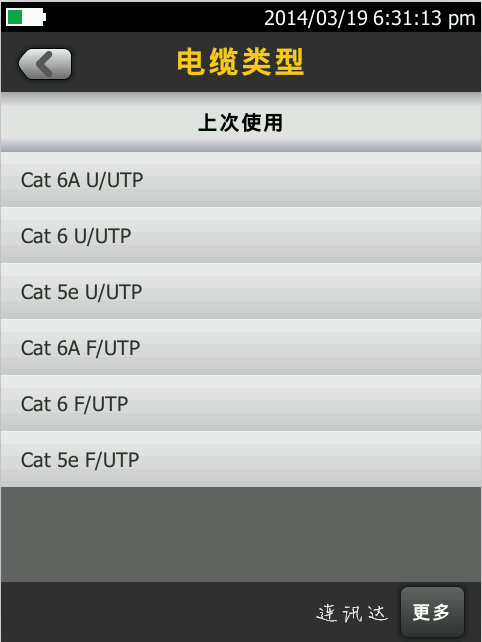

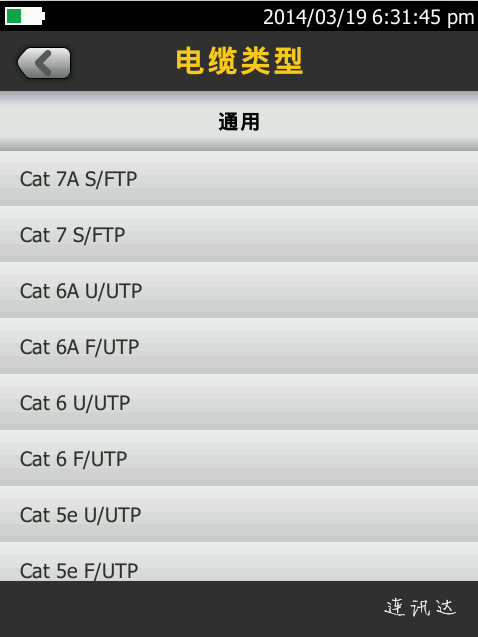

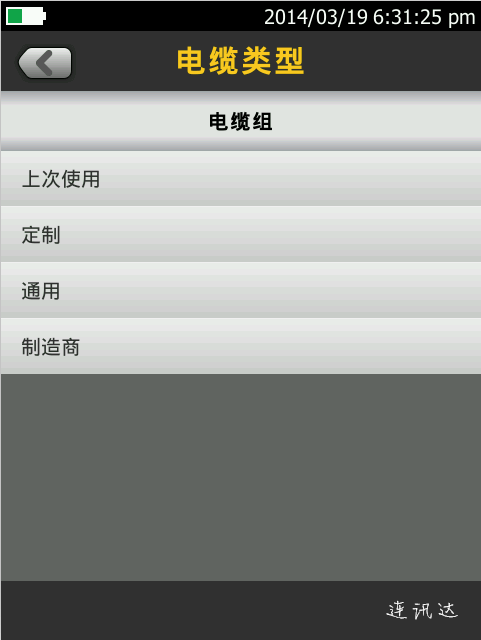

4、點擊電纜類型出現上次使用的電纜類型，如果沒有自己想要測試的電纜類型，可以選擇更多，出現電纜組，一般情況下選擇通用，然后選擇對于的線纜類型。

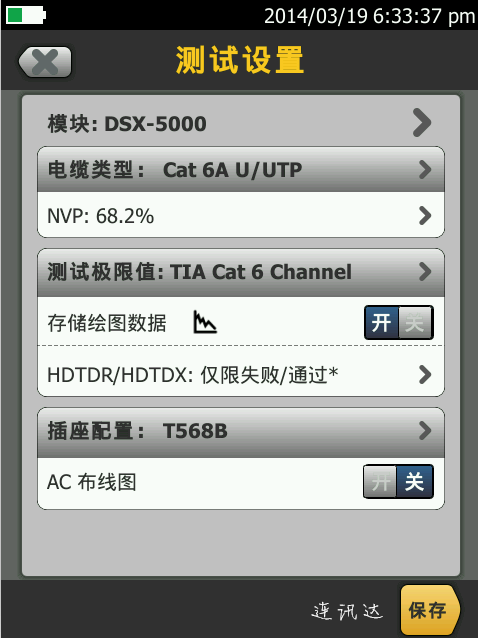

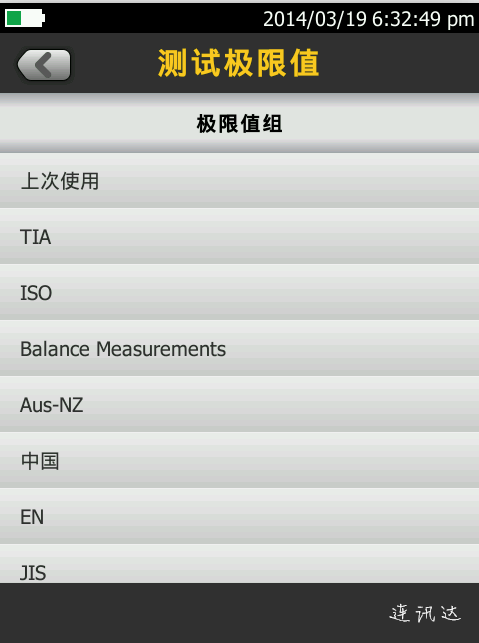

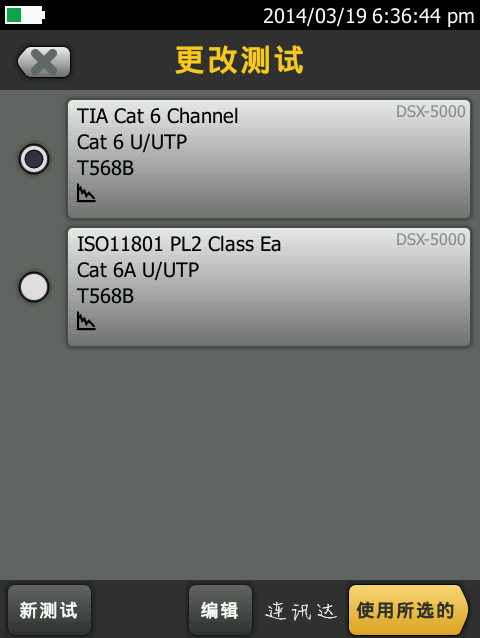

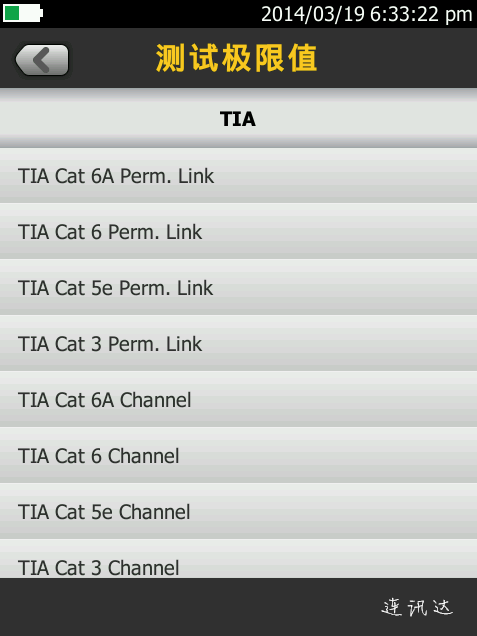

5、點擊測試極限值，出現極限值列表，選擇你需要測試的標準，然后按保存，保存此次測試設置的標準及電纜類型。

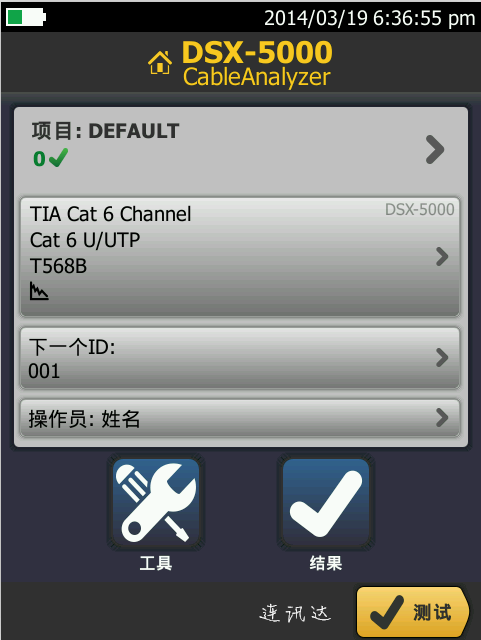

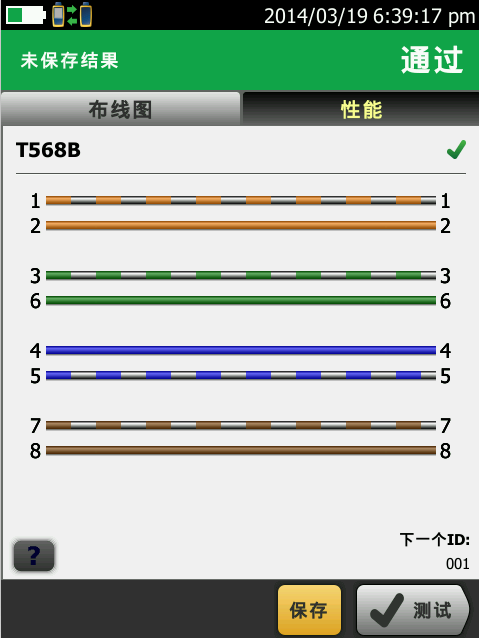

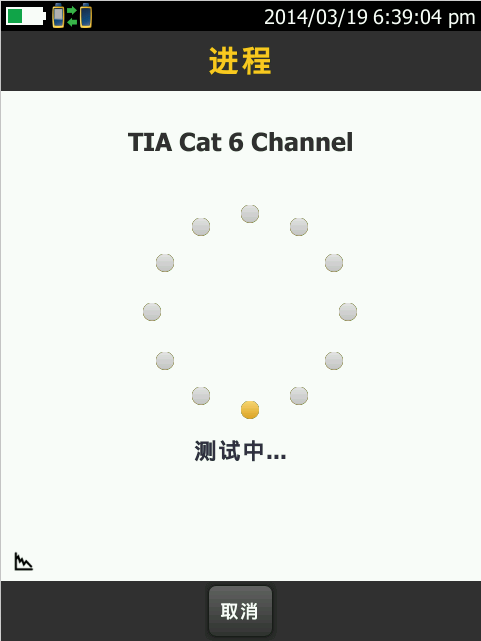

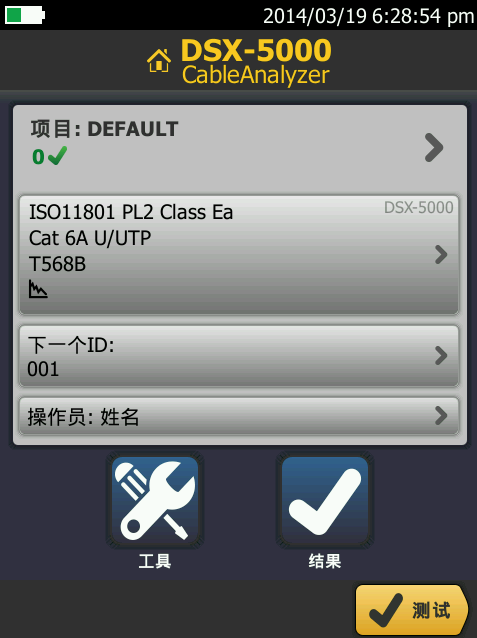

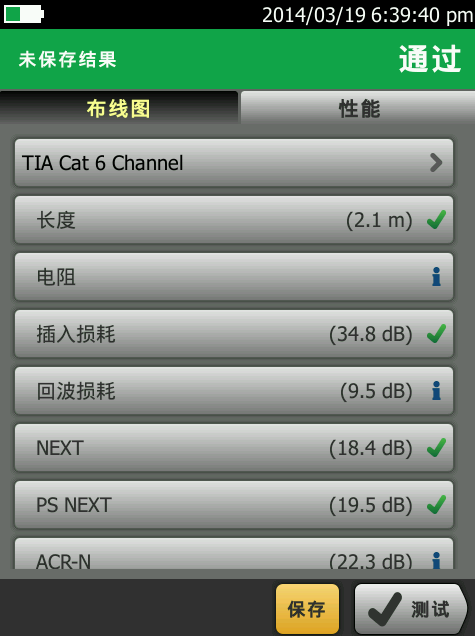

6、按測試鍵出現測試中，數秒后出現結果頁面布線圖，點擊性能出現性能參數報告。

四、Fluke DSX-5000 保存和查看測試結果：

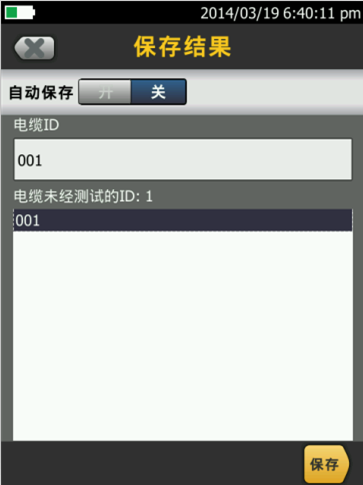

1、保存剛才測試的內容， 按然后編輯電纜的ID號。再按保存。

2、如果要查看結果可以點擊相應的參數就會出現，對應的參數詳情。

五、Fluke DSX-5000數據文件傳輸：

1、安裝Linkware軟件（在隨機光盤中）到電腦上。

2、運行LinkWare軟件，將軟件語言設置為中文，進入“Option”菜單，選擇“Language”中的“Chinese（Simplified)”。

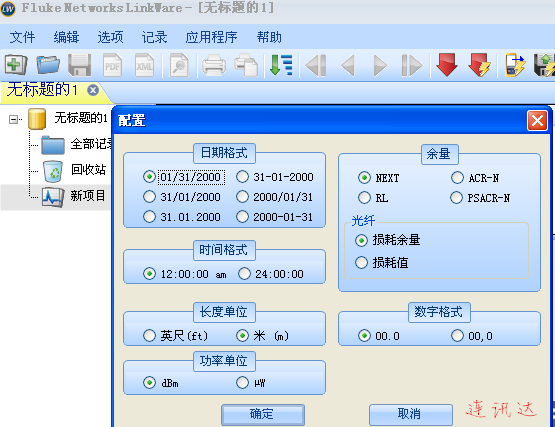

3、長度改為米（m）或者英尺（ft)：選項-配置。

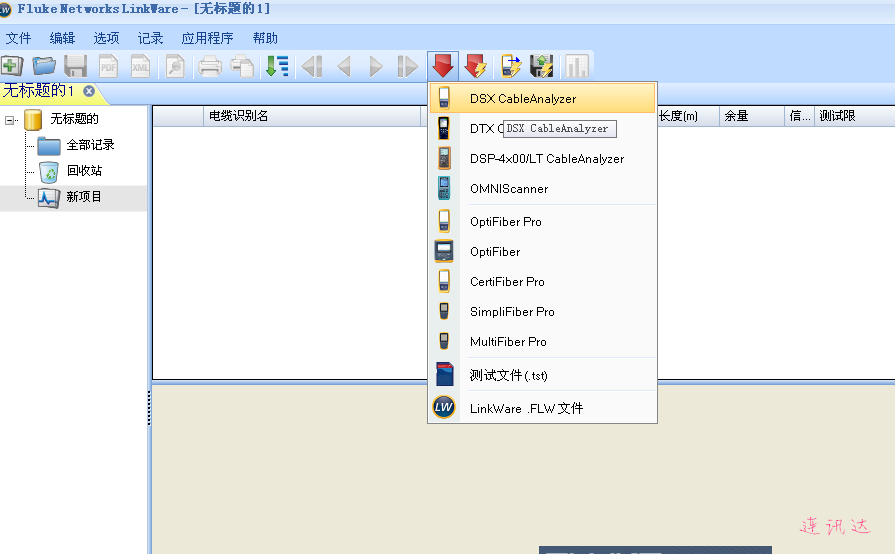

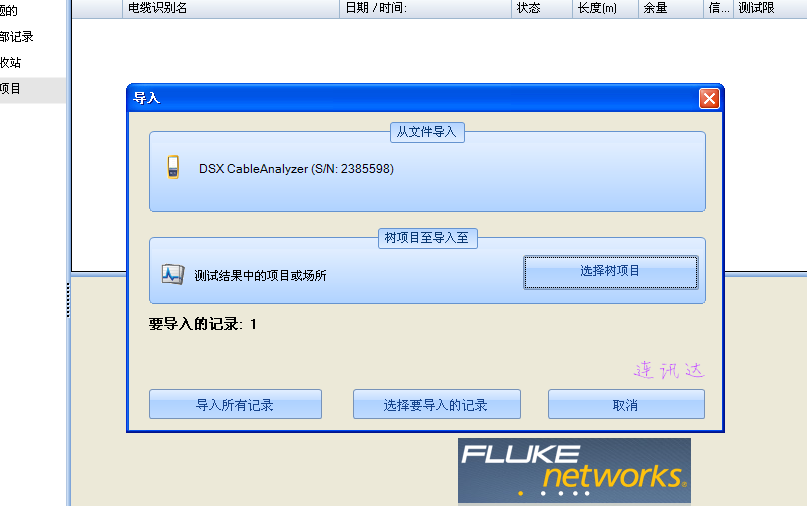

4、導入數據：點擊向下紅色圖片-選擇DSX?CableAnalyzer。選擇你要導入的記錄，如果要導入所有記錄，請選擇導入所以記錄。

六、導出PDF格式報告、打印報告：

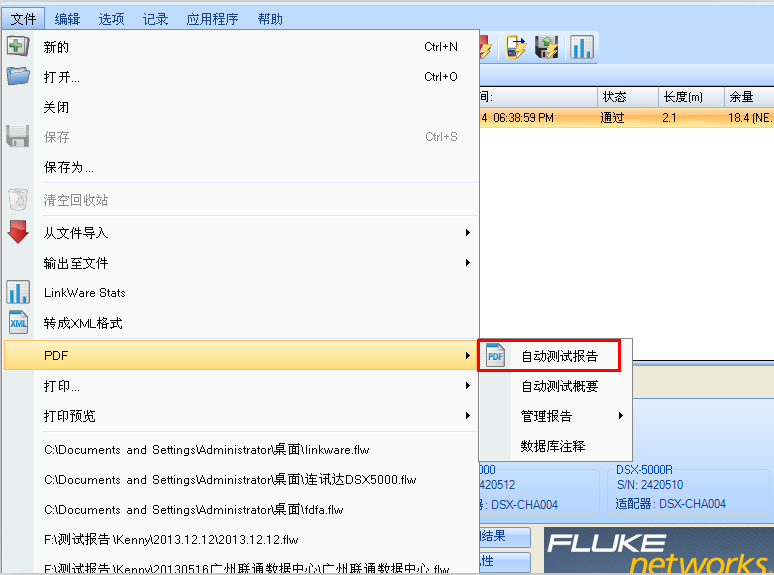

點擊文件??-??PDF??-??自動測試報告。

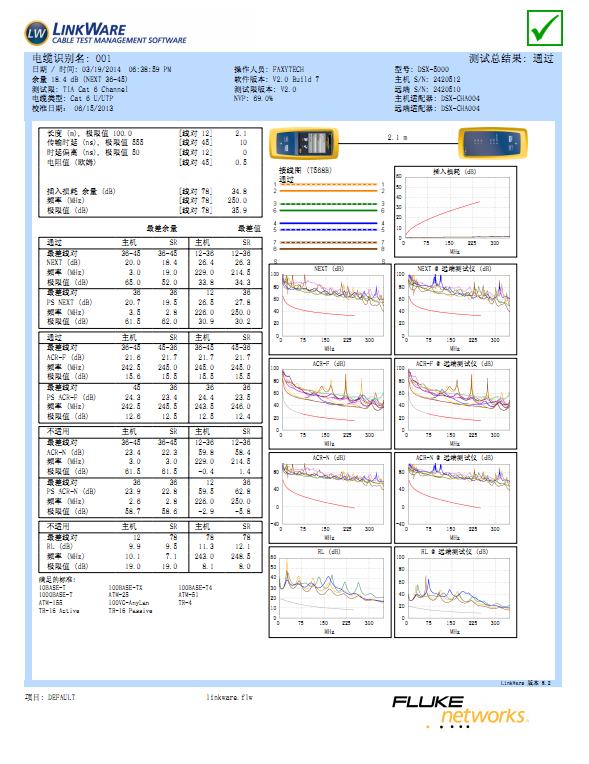

七、DSX-5000?報告樣板：
