如何讀懂福祿克DSX5000測試報告-導航部分
假如您使用DSX-5000測試了最近為客戶安裝的銅纜網絡,很容易在測試儀上看出鏈路是否通過或未通過針對具體應用的測試,但是現在客戶希望要一份能夠顯示詳細內容的定制報告。
非常幸運,LinkWare? PC電纜測試管理軟件提供全面的測試結果,都包含在專業、定制、圖文并茂的報告中。
報告的第一頁為概要匯總,其中包括被測電纜ID及其“合格”PASS )或“不合格”(FAIL)狀態,重要的是,還包括了使用的限值;報告的其他部分包含了針對每條被測鏈路的1頁或2頁的詳細結果。
如果您需要向客戶提供完整的報告,最好知道如何理解報告(特別是客戶需要您向其解釋報告時)。接下來我們首先從報告的頂部開始。

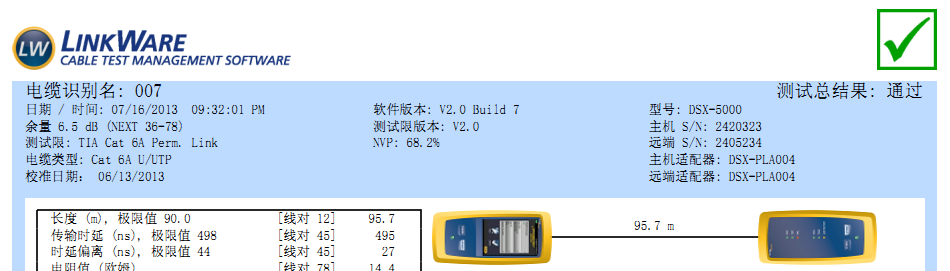

在每份LinkWare報告的藍色部分中,除了頂部標注測試“合格”(PASS)或“不合格”(FAIL)狀態的測試摘要(Test Summary)外,您還會看到各種非常有用的信息——包括從電纜ID、測試日期和時間、測試人員姓名到根據應用和電纜類型所選測試限值的全部信息。
您甚至還能看到測試儀型號、主機和遠端單元的序列號、測試儀上次校準日期,以及使用的軟件和限值版本。遺憾的是,當您已經完成測試并打印了報告之后,才能發現測試的校準周期已經超過一年。
為了避免未經校準的測試儀造成代價不菲的重新測試,一種好的方法是使用Fluke Networks的免費LinkWare Live服務;利用該項服務,您能夠從任何位置上傳測試結果、跟蹤測試儀上次連接到LinkWare Live時的位置,以及,更為關鍵的是可以查看測試儀是否經過校準、固件是否為最新版本——在執行任何測試之前!
連訊達特別提示:如果只是個人或工程使用,可以不校準。(方法:自己做一條標準線用來對比,過了2-3個月測試一次數據,對比與之前的數據是否有偏差,如果有偏差就校準,如果沒有偏差,就可以不校準。畢竟校準是需要收取費用的)
什么是NVP?
在報告的頂部,您也能看到NVP值,即額定傳輸速度。盡管該計算值只影響長度讀數,不必太多擔心,但該值有助于理解NVP在測試中的重要性,以及如何確保設置正確。
NVP表示信號在電纜中的傳輸速度,相對于真空下的光速,測試儀利用該值計算電纜的長度。NVP以百分比表示,最好用電纜制造商提供的NVP指標進行設置。由于真空下的光速是可能實現的最高速度,所以該值總是低于100%,大多數雙絞線電纜的范圍為60%至80%。
在下一篇的文章中,我們將為您介紹如何理解報告的其余部分以及解讀詳細的測試結果。
