福祿克DSX-5000趨勢繪圖數據
趨勢圖數據是認證測試中必需的被測參數的全彩色圖形表示。對于銅纜認證,趨勢數據包含關鍵參數的圖形,包括插入損耗(IL)、回波損耗(RL)、近端串擾(NEXT)、功率和NEXT、衰減串擾比(ACR-N)、功率和ACR-N、遠端ACR-F、功率和ACR-F、功率和外部近端串擾(PS ANEXT)以及功率和外部串擾比遠端(PS AACR-F)。? ? 每種圖形顯示分貝(dB)值隨頻率的變化——橫軸為頻率,縱軸為dB。根據被測電纜類型的不同,橫軸也有所不同:對于5e類電纜,高達100 MHz,6類電纜則為250 MHz,6A類電纜則為500 MHz等等。(您也可以擴展您希望測試的頻率,對于按照較高標準對電纜進行重新認證非常方便。)對于每幅圖形,平滑的紅色線表示所遵循的標準(例如TIA、ISO/IEC標準等)的測試限值。鋸齒彩色線條表示每對電纜組合的測試結果。由于實際測試結果存在峰值和谷值,所以這些線條呈現鋸齒狀,只要這些線條在限值以上就不成問題。

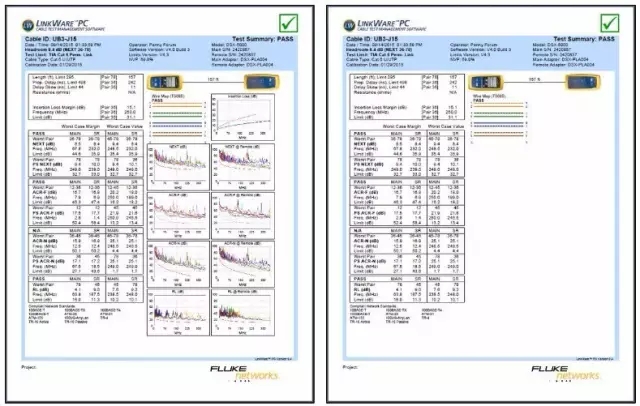

就趨勢數據而言,一幅圖勝過千言萬語。趨勢數據顯示每對電纜的性能相對于測試限值的直觀信息。您的客戶將很高興能夠直觀地看到裕量信息——沒有趨勢圖數據的報告將顯得非常空洞。? ? ? 趨勢圖數據也是能夠真實表示被測電纜故障原因的唯一途徑,是將測試結果與距離建立關聯所必需的。基于頻率進行的測量對于認證非常好,但對診斷用處不大。重要的是知道哪里發生了串擾,由此可修復或更換未能通過測試的鏈路。這是時域數據發揮作用的時候,這些數據是在已知電信號在銅纜上的傳輸速度的情況下測得的。
例如,Fluke Networks的DSX 5000 CableAnalyzer? 采用擁有專利的數字信號處理技術,測量到被測鏈路中串擾或回波損耗所在點的距離。顯示時域信息的兩個參數分別是HDTDX(高精度時域串擾)和HDTDR(高精度時域反射)。必須打開趨勢圖數據功能,才會在結果中保存這兩個參數。
