福祿克FLuke DTX系列電纜分析儀(DTX1800,DTX1200,DTX-LT)的自動診斷功能

福祿克Fluke DTX系列電纜分析儀（DTX-1800，DTX-1200，DTX-LT）的自動診斷功能當自動測試失敗或者得到“邊緣”的“通過”結果時，DTX系列測試儀（DTX-1800，DTX-1200，DTX-LT）將自動分析數據并對鏈路生成診斷信息。在等待儀器的診斷程序運算完成后，用戶就可以按下“故障信息”鍵來查看診斷數據處理后的顯示結果。

首先，讓我們解釋一下“邊緣”的測試通過是什么。測試的差值是指實際測量值與標準值(極限值)的差值。當差值為正時，測試通過;差值為負時，測試失敗。差值越大，意味著測試結果與極限值距離越遠。正差值越大,，意味著測試結果越好。差值為0時，測量值與極限值相等。小的差值意味著測試結果與極限值和接近。當差值比測試儀的精度還要小時，測試結果就成為“邊緣”值。

例如,近端串擾(NEXT)測量的精度在250MHz時為1dB，如果一條被測鏈路最差的差值為0 . 4 d B ，且恰好在250MHz處?？梢哉J為這個250MHz時的NEXT測試結果與極限值接近，因而被稱為“邊緣”的測試結果。在這種情況下，測試儀將自動產生診斷信息，指出造成這一邊緣結果的可能原因。通過診斷信息可以定位故障點，幫助排除故障，從而達到良好的鏈路性能。

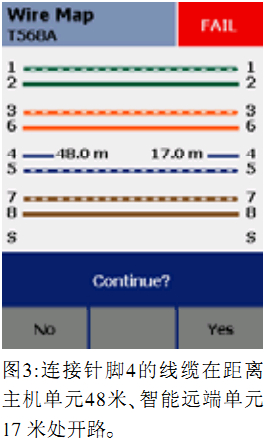

如果電纜鏈路未通過線序圖(WireMap)測試 ?– ?請檢測所有8根導線的兩端針腳是否連接正確 – 測試儀此時將停止測試并顯示線序圖測試結果。下圖顯示了一個線序圖測試失敗的例子。線對中連接針腳4的導線在距離主機48米或智能遠端17米處斷開了。DTX-1800或者DTX-1200，DTX-LT主機顯示在這些畫面的左側位置。測試暫停，儀器詢問操作者是否繼續測試。通常在繼續測試前應該先解決“線序圖”錯誤。開路的線纜將導致某些測試參數的結果不正確。例如，開路的線對插入損耗為無窮大， 因此根據此插入損耗值計算得出的任何參數(比如ACR)都是錯誤的或無效的。

如果電纜鏈路未通過線序圖(WireMap)測試 ?– ?請檢測所有8根導線的兩端針腳是否連接正確 – 測試儀此時將停止測試并顯示線序圖測試結果。上圖顯示了一個線序圖測試失敗的例子。線對中連接針腳4的導線在距離主機48米或智能遠端17米處斷開了。DTX主機顯示在這些畫面的左側位置。測試暫停，儀器詢問操作者是否繼續測試。通常在繼續測試前應該先解決“線序圖”錯誤。開路的線纜將導致某些測試參數的結果不正確。例如，開路的線對插入損耗為無窮大， 因此根據此插入損耗值計算得出的任何參數(比如ACR)都是錯誤的或無效的。

可將福祿克FLuke DTX系列（DTX-1800，DTX-1200，DTX-LT）測試儀診斷的特定值用來定位鏈路的性能問題，諸如回波損耗或NEXT的問題。

上圖顯示了一個未通過測試的E級鏈路的測試結果屏幕?；夭〒p耗顯示為“邊緣”的失敗( 失敗* ) , 而近端串擾(NEXT)、綜合近端串擾(PSNEXT)、信噪比(ACR)和綜合信噪比(PSACR)顯示為失敗。屏幕右側括號中的數字顯示了相應測試參數的最差“差值”。

按下“FAULT ?INFO”(故障信息)鍵,儀器提供四項可能的診斷結果。圖5a–圖5d顯示了4個“失敗”。用戶應該評估所有這些可能性,檢查線路,確認并糾正錯誤。

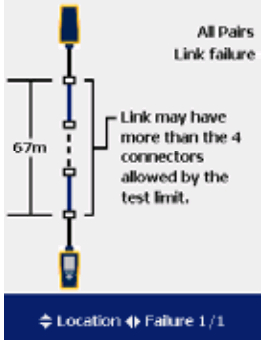

所有自動產生的診斷圖形化的顯示了鏈路，在圖片底部為主機單元，頂部為智能遠端單元。診斷顯示67米的鏈路具有4個連接器，在中央具有不確定因素(虛線)。診斷懷疑永久鏈路可能具有過多的連接。

上圖中，測試儀顯示鏈路含有的連接器可能超過了四個。分析測試結果數據后提示第一個可能的失敗原因是:“問題鏈路包括四個連接器”–如測試儀屏幕所示。因此這一診斷是不正確的。

按下上箭頭/下箭頭，可以從鏈路的一個可疑故障點移至下一可疑故障點。按下右箭頭/左箭頭按鍵，可讀取一個故障點的多條診斷信息。這個距離智能遠端單元18米的故障點顯示了一個缺陷，它可能是造成線對4/5邊緣回波損耗的原因。測試儀還給出了建議的檢查和糾正方法。上圖中診斷結果顯示在距離遠端單元18米處的一根更短的電纜段包含一個回波損耗缺陷，并導致了線對4/5的邊緣結果。測試儀建議的檢查方法提示：“檢查線對在插座中是否仍保持對絞關系， 并檢查使用的插座類型是否正確”。換句話說，導致線對4/5的RL參數邊緣測試結果的原因或者是插座內的線對末端，或者是插座本身。

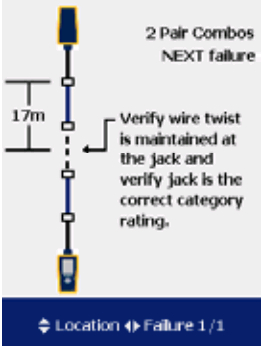

上圖顯示了測試儀診斷的下一個可能故障點。在距離遠端測試單元大約17米處,兩個線對組合之間產生了過量的串擾。

最后一項診斷懷疑兩個中間連接之間的電纜存在故障。您可以從文本中了解到鏈路故障的實際原因是跳線末端的線路未保持對絞狀態。上圖顯示了最后一種可能性。測試儀在距離測試儀遠端單元9米處定位到一個連接器和一段8米長的線纜連接到鏈路中的下一個連接器,儀器懷疑問題出在這兩個連接器之間的電纜。儀器給出提示信息：“檢查電纜是否為正確的類型,電纜疑為5類線?！本鏈y試失敗的原因可能就是鏈路中的這個8米線纜為5類線–鏈路中的所有元件都應該是6類的，才能達到E級性能。請注意，屏幕顯示跳線末端的第二個連接器距離測試儀遠端單元17米。那么，這些自動產生的診斷中哪個是正確的呢?

圖6顯示了我們為這個測試所配置的安裝鏈路。

圖7顯示了實際故障的屏幕。2米跳線末端的線對完全沒有對絞, 導致連接處的N E X T 失敗, 以及相同位置上線對4/5的邊緣回波損耗問題。上述診斷定位的回波損耗故障在距離智能遠端單元18米處,NEXT故障在17米處,這的確是一個精確的診斷。當測試技術人員在物理鏈路上查找到這個故障點時,故障就完全暴露出來了。對一個未通過測試的跳線最有利的、通常也是最好的解決辦法就是更換一個正確的6類跳線。然后,您應該重新測試鏈路,保證所有故障都已解決,且鏈路通過測試。實際進行維修的時間應該不超過幾分鐘。

請注意這個測試鏈路的配置是不尋常的。建議的永久鏈路配置末端為:一端為配線架，另一端為TO，并可以添加一個到各端少于15米的匯聚點(固定點CP),如圖1所示。這樣，圖5a中的診斷仍然是正確的。這個永久鏈路比常規的或建議的鏈路多一個連接。然而，我們知道，在更換故障跳線后，這根鏈路以及連接器將能達到E級永久鏈路的測試標準。

如果鏈路故障的位置在匯聚點CP處，技術人員必須先檢查此連接器本身是否兼容6類元件，然后重新完成端接。自動鏈路診斷節約了因不斷嘗試或采用錯誤的測試方法所耗費的大量時間，后者往往需要在多個位置重新安裝線路終端和/或更換連接硬件，以便使故障鏈路通過測試。下面的高級故障排除技術的章節將向您展示:?如何獲得并分析測試儀分析算法產生的主要診斷信息。
