福祿克DTX-1800光纖測試方法及報告樣本
福祿克DTX-1800光纖測試方法及報告樣本，是深圳連訊達工程根據客戶需求整理的入門手冊。目前光纖發展現狀，大型網絡90%以上都使用光纜作為主干，100Mb/s到桌面已經很普遍，需要增加主干的帶寬，校園網，城域網都需要高速主干，局域網使用光纜已經開始迅速增加?，F場測試的重要參數：長度、損耗（包含連通性測試）；更多信息咨詢：400-688-2580。
福祿克DTX-EFM2（單模）、DTX-MFM2（多模）、DTX-GFM2 （千兆多模）和 DTX-SFM2（單模） 光纜模塊可與 DTX -1800 CableAnalyzer 電纜分析儀配套使用，用于光纜布線安裝的認證測試。

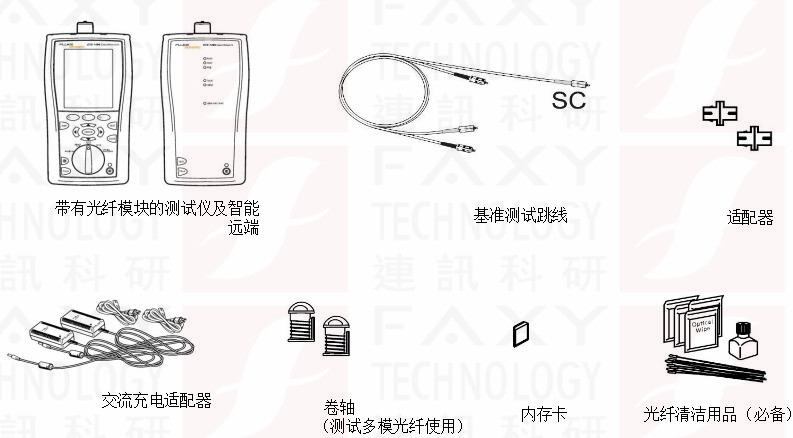

DTX光纖測試所需的裝置

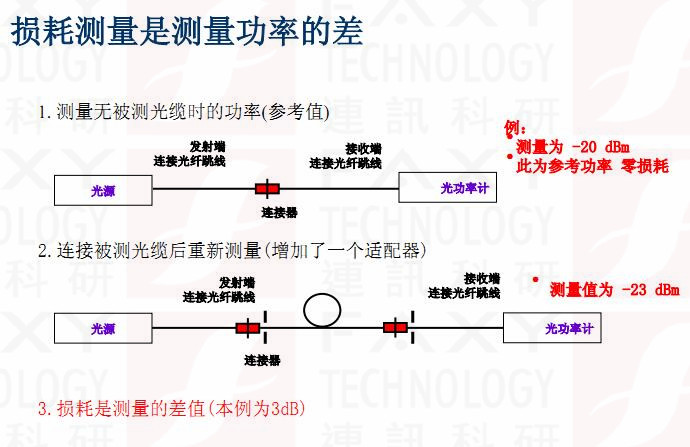

損耗測量是測量功率的差

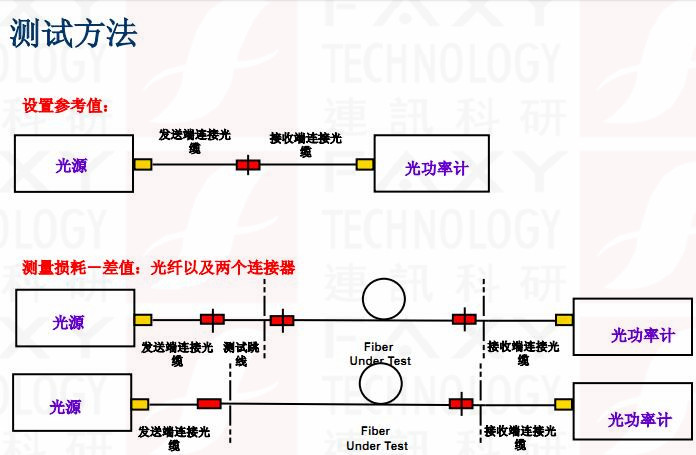

測試方法
光纖測試設置
現場測試工作前都需要設置參照值。

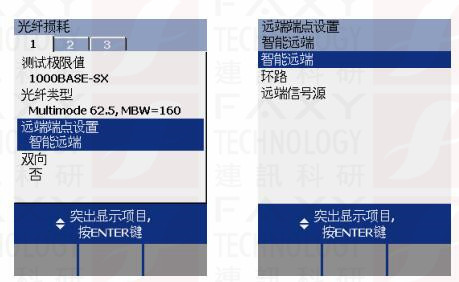

操作步驟：在“SETUP”中選擇“光纖損耗”選項，然后選擇“測試極限值”即測試標準（儀器內置了多種標準，例如布線安裝標準，應用標準等）。

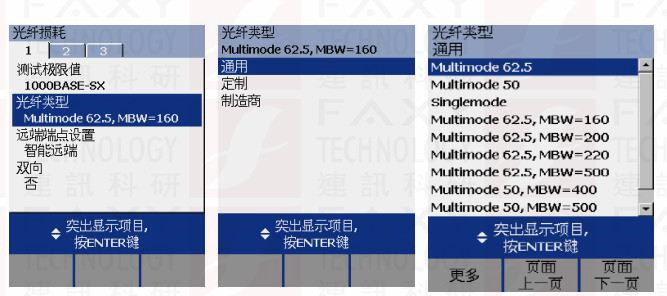

設置“光纖類型” ，DTX中光纖類型有：通用類型、定制類型、制造商類型（按所測光纖鏈路類型選擇）
“遠端端點設置”有3中方式：智能遠端（用智能遠端模式來測試雙重光纖布線）、環路（用環回模式來測試基準測試線與光纜繞線盤）、遠端信號源（用光學信號源來測試單條光纖鏈路）
“雙向”測試是指測試儀可對每條鏈路進行雙向測量(在測試過程中儀器會提示對調輸入輸出光纖來完成測試）。
設置適配器數目、熔接點數目、連接器類型、測試方法。適配器數目是在設置基準后添加光纖鏈路的適配器實際數量，熔接點數目是光纖鏈路的實際熔接點數量，連接器類型是布線的連接器類型，若連接器類型不詳，請選用常規。

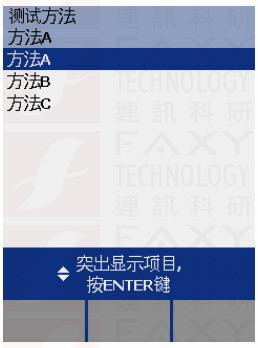

測試方法是指所含端點連接數(連接器數)。方法A：損耗結果包含光纖和一端的連接器。方法B：損耗結果包含光纖和兩端的連接器。方法C：損耗結果不包含鏈路兩端的連接器，僅測量光纖損耗。

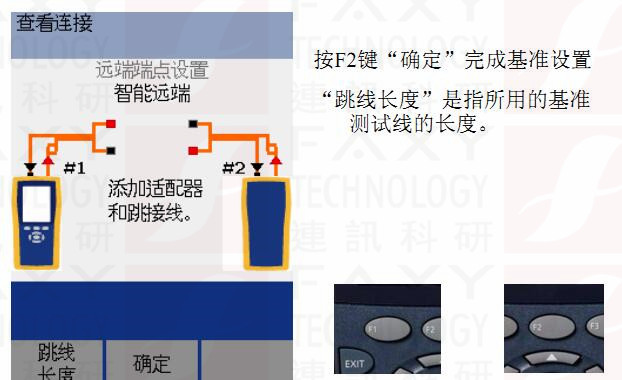

光纖測試設置基準
將旋鈕開關調至“SPECIALFUNCTIONS”，選擇“設置基準”按鍵盤“TEST”開始
您需要在下面的情況下設置基準：
? 在每天開始前，使用當天要用的遠端設置。
? 任何時候您重新將基準測試線連接到模塊的輸出端口或 ?其它信號源。
? 任何時候測試儀警告您基準值已過期。
? 任何時候您看到負損耗測量。（有關更多信息，請參見 ?技術參考手冊。）
? 任何時候您更換測試儀或智能遠端的光纜模塊。
? 任何時候您用不同的遠端測試儀開始測試。
? 任何時候您更改“設置”中的測試方法。
? 儀器關機后，開機再次測試時。
? 先前設置基準之后24 小時。

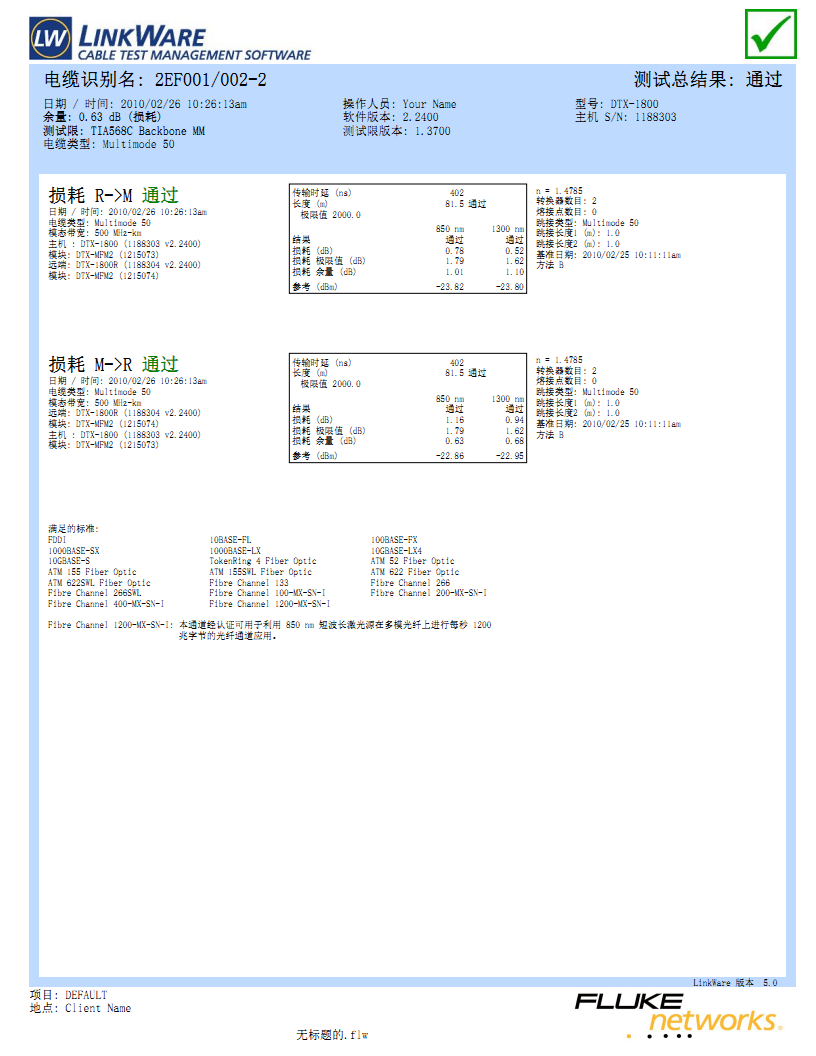

福祿克DTX-1800光纖測試報告樣本
目前光纖發展現狀
大型網絡90%以上都使用光纜作為主干
100Mb/s到桌面已經很普遍，需要增加主干的帶寬
校園網，城域網都需要高速主干
局域網使用光纜已經開始迅速增加
現場測試的重要參數
長度、損耗（包含連通性測試）
