福祿克DTX1800不同接頭測試方案【案例圖解】

福祿克網絡公司于2004年推出Fluke ?DTX-1800 Calbe Analzyer認證分析儀，一直受到全球矚目和信賴，憑借其優越的性能優勢，在中國市場占有率超過90%，今天深圳市連訊達電子技術開發有限公司工程師為大家介紹DTX1800光纖模塊DTX-MFM2和DTX-SFM2以及新產品DTX-EFM2的不同光纖的測試解決方案。

福祿克光纜模塊的優點有：

1. 隨時可用的背插式光纜模塊
2. 12 秒鐘的自動測試比現有儀器快5 倍
3. 通過LinkWare 軟件提供一級光纜認證測試報告
4. 內置的可視故障定位器（VFL）可查找光纜，驗證連通性和極性，并能發現斷點
5. 通過對講機、查找光纜、監測、雙向測試和單光纜測試等功能提高測試速度
6. 可作為福祿克網絡公司的OptiFiber 光纜認證（OTDR）分析儀的智能遠端

眾所周知，福祿克DTX1800標配光纖接頭是SC。那如何才能對不同接頭進行測試呢？例如：我需要測試LC接頭的萬兆光纖。

福祿克DTX1800 的DTX-EFM2標配連接頭為SC接頭。

如果我們需要測試LC的光纖。購買福祿克萬兆光纖跳線型號為：NFK2-DPLX-LC 50um

細心的朋友應該發現，NFK2-DPLX-LC的原裝光纖跳線的接頭類型是：2對跳線。一對中一條是：SC-LC，另一條是LC-LC。這意味著什么呢？我們DTX-EFM2的標準連接頭SC頭已經不能完全適用了。必須把DTX1800光纖模塊上的一個連接頭換成LC頭，換句話說：DTX-EFM2的模塊必須有一個是SC連接器一個是LC連接器。而標準配置是2個SC連接器。OUTPUT輸出端口是固定SC頭，不能更換，那就只能更換INPUT端口換成LC接頭。

上圖為福祿克DTX系列光纖模塊的LC轉換適配器

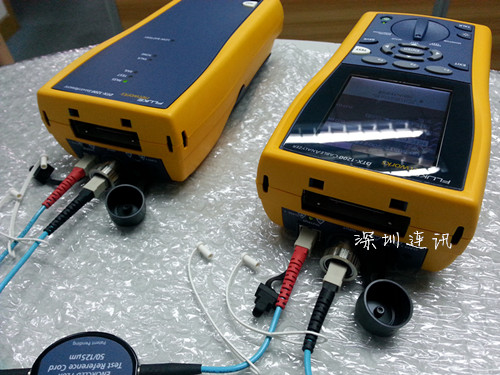

在福祿克DTX-1800主機的光纖模塊上更換LC適配器，就形成以下連接模型，我們就可以測試我現場工程要測試的LC連接接頭的光纖了。

方案總結：如果我們需要測試不同光纖類型，購買了福祿克原裝跳線的同時，不要忘記購買轉換適配器。具體請聯系連訊達公司。0755-83999818
