EXFO OTDR設置分析檢測閾值FTB-720C-Q1

設置以下分析檢測閾值可以優化事件檢測功能：

? 接頭損耗閾值：顯示或隱藏小型非反射事件。

? 接頭損耗檢測閾值：檢測鏈路上的分光器。分光器是無源光纖耦合器，用于將一根光纖中的光分成多條光纖通道。分光器損耗閾值必須小于光纖末端閾值且大于接頭損耗閾值。默認情況下未選中此閾值。

注意： 使用標準 OTDR 時，如果在將跨段起點后面檢測到的第一個事件和在跨段終點前面檢測到的最后一個事件的損耗值高于分光器檢測閾值，則這兩個事件將被設置為分光器。

如果您使用的是 MAX/FTBx-740C 模塊，并且將分光器檢測閾值應用于數據采集，則應用程序的算法會首先檢測耦合器。

? 反射率閾值：用于隱藏噪聲引起的假反射事件、將無危害的反射事件轉換成損耗事件或者檢測可能危害網絡和其他光纖設備的反射事件。

? 光纖末端閾值：用在出現嚴重事件損耗（例如，可能危及網絡信號傳輸的事件出現時）時，立即停止分析。

如果更改了當前測量的光纖末端檢測閾值，應用程序會自動將跨段終點位置重置到新光纖末端位置。

注意： 如果您使用的是 MAX/FTBx-740C 模塊，光纖末端閾值默認設置為 15 dB。

注意： 更改當前曲線的檢測閾值會導致應用程序重新分析曲線。所有手動更改的值將丟失。

設置閾值有助于忽略已知測量值較小的事件，或者確保檢測到所有事件（即使測量值非常小的事件）。

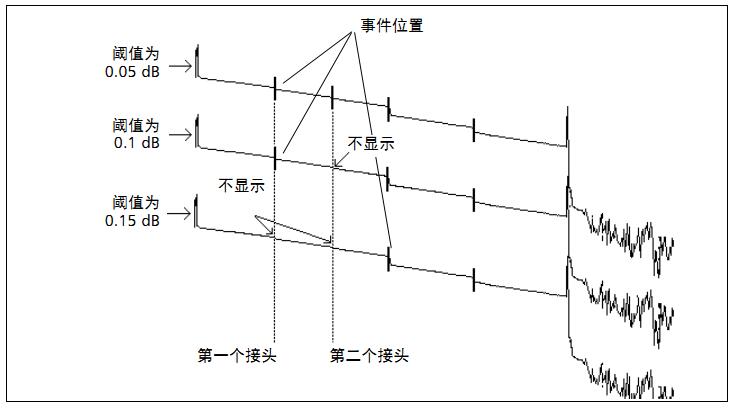

以下示例說明不同的接頭損耗閾值如何影響顯示的事件數量（尤其是接頭等引起的小型非反射事件）。圖中的三條曲線分別對應三種閾值設置。

? 閾值為 0.05 dB當閾值設置為 0.05 dB 時，兩個接頭處各顯示一個事件。

? 閾值為 0.1 dB當閾值設置為 0.1 dB 時，第二個接頭的損耗小于 0.1 dB，因此，僅顯示第一個接頭。

? 閾值為 0.15 dB當閾值設置為 0.15 dB，兩個接頭的損耗均小于 0.15 dB，因此，這兩個接頭都不顯示。

應用程序會將閾值保存到測量結果文件中。因此，即使在其他設備上打開測量結果文件，也可以查看這些閾值。

若要設置分析檢測閾值：

1. 在“主菜單”中，輕擊“測試配置”。

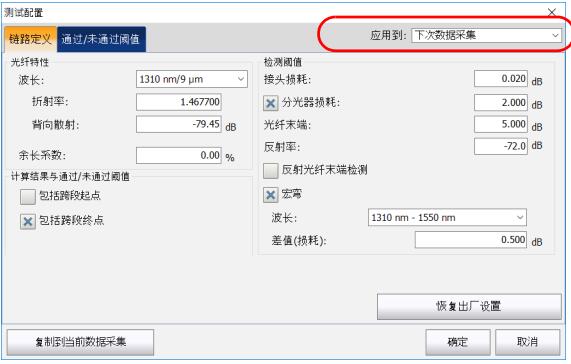

2. 在“應用到”列表中，選擇“下次數據采集”。

3. 在“測試配置”窗口中，打開“鏈路定義”選項卡。

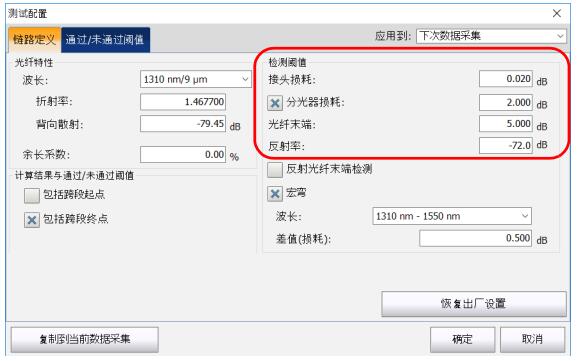

4. 在“檢測閾值”下，根據需要輸入各參數的值。或如果要將所有參數恢復為默認值，輕擊“恢復出廠設置”按鈕。

5. 要將測試配置信息應用到當前數據采集，執行以下操作：5a. 輕擊“復制到當前數據采集”按鈕。

5b. 應用程序顯示提示消息時，輕擊“是”。

注意： 這樣，“鏈路定義”和“通過/ 未通過閾值”選項卡中的信息將復制到當前數據采集。

6. 輕擊“確定”返回主窗口。對分析檢測閾值所做的更改將應用于所有新曲線。
