光纖極性的基本法則

極性決定了兩極之間粒子流動的方向，例如磁場中或電流的方向。在光纖中，極性定義了光信號通過光纖傳播的方向。

若要通過光信號正確傳輸數據，光纜一端的光纖鏈路發送信號（Tx）必須與另一端的相應接收器（Rx）相匹配。

快速了解雙工光纖

在10G雙工光纖的應用中，數據利用兩根光纖實現雙向的傳輸，每根光纖一端連接發射器，另一端連接接收器，此時，極性的作用是確保這個連接能夠運行。

在下圖中，你可以很容易地看到，無論通道中有多少個配線架、適配器或光纜段，Tx（B）應始終連接到Rx（A）。如果沒有保持極性，例如將發射器連接到發射器（B到B），結果顯而易見，數據將不會流動。

為了幫助從業者選擇并安裝組件從而保持正確的極性，TIA-568-C標準推薦雙工跳線采用A-B極性交叉方案。

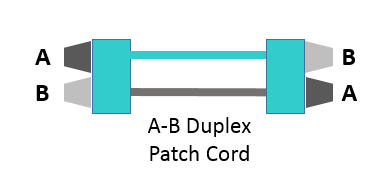

A-B雙工跳線中A與B直通連接，可在雙工通道中保持A-B極性。同樣重要的是，每個光纖連接器都有一個防呆槽，這個防呆槽用于防止光纖在連接器配對時旋轉，并保持正確的Tx和Rx位置。

更加復雜的倍數問題

雖然雙工光纖的極性可能看起來很簡單，但在處理多光纖MPO類光纜和連接器時，情況會變得更加復雜。行業標準為MPO提出了三種不同的極性方法——即以下的方法A，方法B和方法C，每種方法將使用不同類型的MPO光纜。

方法A

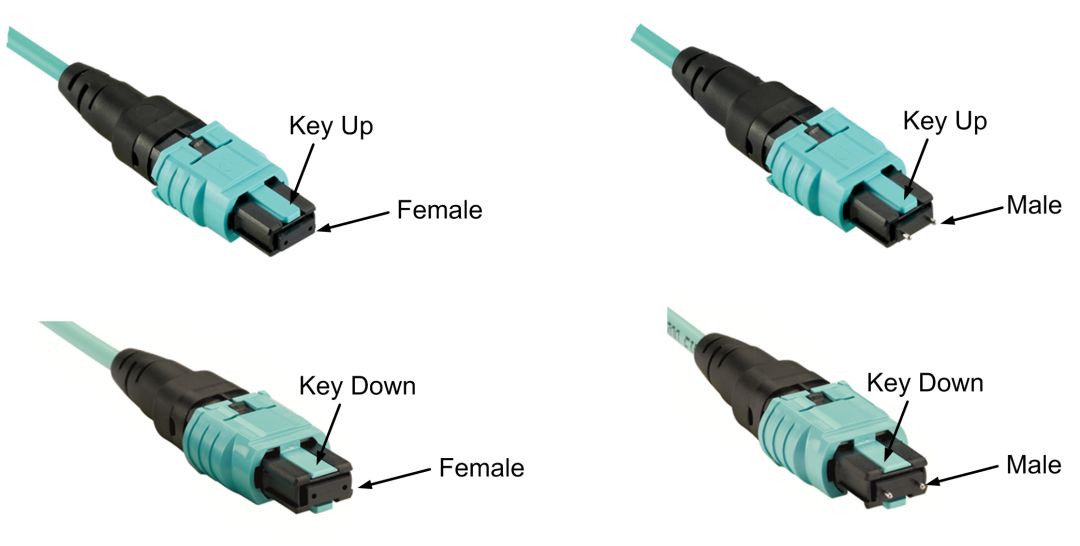

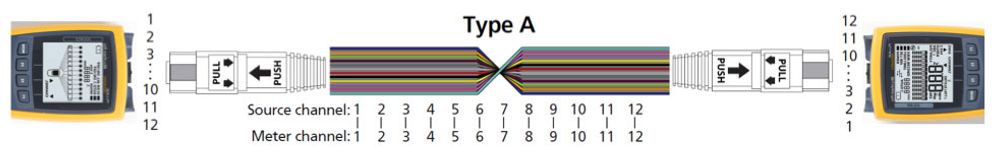

方法A使用A型直通MPO中繼光纜，光纜一端的采用Key-Up連接器，另一端采用Key-Down連接器。

中繼光纜的對應關系是：近端序號為1的光纖對應遠端序號為1的光纖，近端序號2的光纖對應遠端序號2的光纖，以此類推。

在使用方法A進行雙工應用時，需要在一端使用跳線翻轉收發端口，即將位置1（Tx）的光纖翻轉到位置2（Rx）。這種翻轉通過A-A轉接線實現，該轉接線可以將位置1的光纖翻轉到設備接口的位置2。

方法B

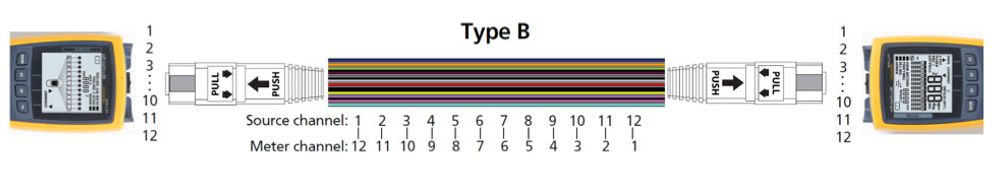

方法B在兩端都使用Key-Up連接器以實現收發翻轉，中繼光纜的對應關系是：近端序號為1的光纖對應遠端序號為12的光纖，近端序號2的光纖對應遠端序號11的光纖，以此類推。對于雙工應用，方法B在兩端都使用直連的A-B光跳線，因為不需要再做收發翻轉。由于在兩端使用了相同類型的跳線，所以無需考慮在哪一端使用何種跳線的問題。

方法C

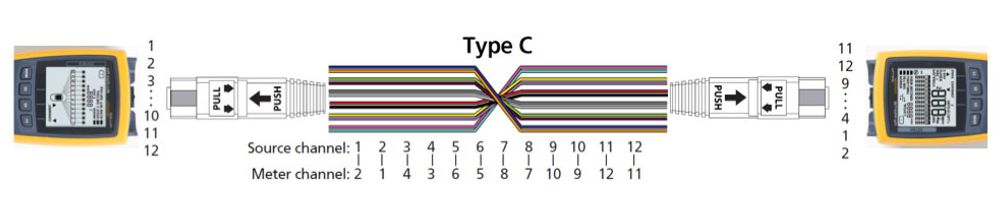

方法C中在一端使用Key-Up連接器 ，另一端使用Key-Down連接器，但是光纜內部發生兩兩翻轉，即每一對光纖都將翻轉，從而使近端位置1（Tx）處的光纖連接到遠端位置2（Rx），近端位置2（Rx）的光纖連接到遠端位置1（Tx）。雖然此方法適用于雙工應用，但不支持MPO接口并行8光纖40G和100G應用，因為這些應用中1、2、3、4位置用于發送，而9、10、11、12位置用于接收。因此我們不推薦方法C。

以上三種不同的極性測試方法，都需要使用相應類型的跳線，而且不正確的安裝更是十分常見。但您無需擔心，福祿克網絡的MultiFiber?Pro（點擊文末 閱讀全文 即可跳轉至相關頁面 ）允許用戶測試各個跳線，永久鏈路和通道的正確極性。
