FLUKE DTX系列中測試結果中星號的*的解釋

發布日期：2011年07月08日   瀏覽次數：37次   編輯：深圳連訊

FLUKE?DTX系列測試報告中為什么會出現*號？以及同樣的線材在不同的測試平臺上的結果為什么會有不一致的現象？??

請看下面文章：

???通常如果測試的最差余量不幸落在了儀器的測試精度范圍之外,在設備的測試界面上我們就會發現會多出(*).號標志?。?這恰好是基于ANSI/TIA/EIA-568-BandIEC61935-1的標準要求來做的.

???????????????????????

??? 讓我們來看看在什么頻率點出現1.9db的余量值
?

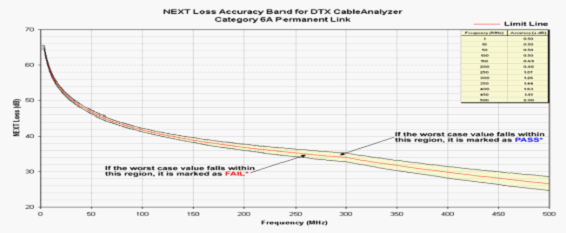

????為了更好的便于理解，在下附圖中我們將標準極限值的用紅色線條標識出來.用兩條黑色的線條來標識出儀器的精度判別范圍,其中黃色區域?qū)⑹蔷葻o法識別的區間.在所有的測試結果結果當中，如果不幸有測試的最差余量值落在了這個區間，那么將會有(*)予以明確標示.這對于理解在頻率域范圍內的波形幅度變化是非常重要的。.

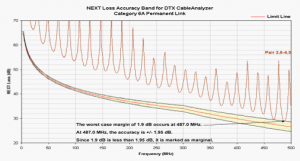

?我們選擇線對Pair3,6-4,5繪制出下圖:

?

剛好在這個無法判別的精度區間,因此*會出現在最終的測試結果當中。.
總結：
?????通常如果出現*號的標示，不論是通過或者不通過，我們認為當前的測試結果都是超出了機器的判別精度范圍之外，因此我們需要就相同的線材進行多次測試，驗證經過多次測試結果是否一致？或者換一下接頭，把線材調一個頭測試一下。

?????另外，為什么不同儀器會有不同值。以DTX-1800為例：有的插入損耗0.1的結果上面是標注有*號的，標有*號的意味著是在精度范圍之外，機器已經無法判斷出測試結果究竟是不是通過，有些它就會以“失敗”來判斷出此次測試結果；同樣，另外一臺DTX-1800的機器上，測試結果是以通過來標識的，它的插入
損耗為0.9也是標注有*號的，也就是說DTX-1800這臺機器它的某些測試指標上下容許有正負1+1%的上下浮動誤差。

精度

±?(1+1%)

?????當然，同樣的線材，插入損耗的總體結果值都是在1個db上下，相對來說，只能說勉強合格，需要有改進的空間。
