福祿克接線圖測試儀，線序測試的意義

線序圖測試，測試的到底是什么？

線序圖測試看起來好像是最基本的銅纜布線測試，因此顯得不那么重要，但實際上卻是最關鍵的測試之一。雖然藍、橙、綠和棕色的線對顏色可能幫助您通過線序圖測試，但測試本身實際上與顏色根本沒有關系。

我們接下來深入了解一下。

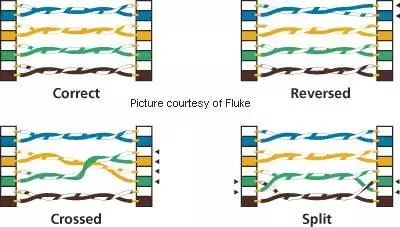

盡管線序圖測試并不驗證帶寬性能，無法讓我們知道某個傳輸設施是否支持具體的以太網應用，但該項測試是整個過程中的第一項測試，使您能夠知道電纜是否接通，以及全部四對線都正確連接到了遠端的相應引腳。為了實現這一目的，線序圖測試將檢查開路、短路、反接線對、交叉線對以及串擾線對。

如果直流信號不能到達另一端，則表示導線開路；如果信號混入到另一根導線，則說明兩根導線短路。

如果某對導線在另一端變成了反極性，則稱為反接線對(也稱為正/負極反接)。例如一對線在一端連接到引腳4-5而在另一端反向連接到5-4時。

如果某對線的兩根導線在另一端連接到不同線對的相應位置時，則稱為交叉線對。例如一對線在一端連接到引腳3-6而在另一端則連接到4-5時。

線序圖測試中最難發現的是分拆線對。當引腳到引腳之間存在連通性，但實際上線對被分拆時，稱為分拆線對。例如，假設某個線對本應連接到引腳4-5，而其中一根導線在兩端均連接到了引腳7；而另一個線對本應連接到引腳7-8，但其中一根導線在兩端均連接到了引腳5。

分拆線對的問題在于仍然能夠通過簡單直流通斷性測試。然而近端串擾測試將不合格，且非常明顯。

顏色有什么作用？

4對線采用顏色編碼——白藍/藍、白橙/橙、白綠/綠、白棕/棕——可幫助您進行正確端接。很容易將導線的顏色與插座上的顏色想匹配。

但在實際中，線序圖測試真的不在乎導線的顏色——如果您想要將白棕/棕色線對端接到引腳1-2、3-6、4-5或7-8，直管接就是了。只要保證在另一端也端接到相同的引腳即可。

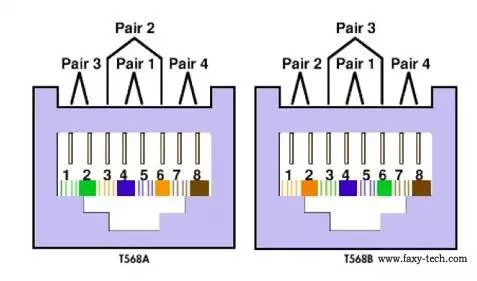

雖然線序圖測試不關心導線的顏色，但重要的是自始至終采用相同的接線方法——循序某種接線方法實際上就與顏色有很大關系。引腳/線對的分配方法遵循T568A或T568B標準。T568A接線方法中將橙色線對端接到引腳3-6，而T568B接線方法將綠色線對端接到引腳3-6。

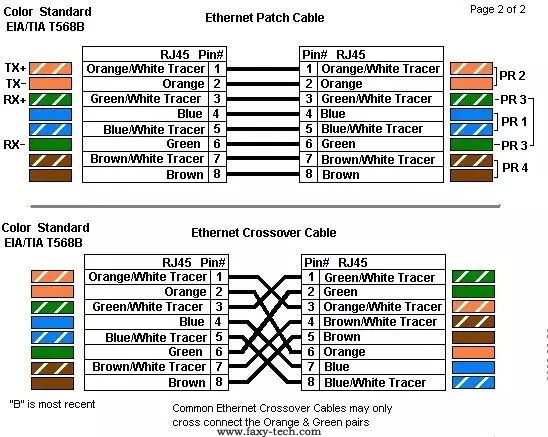

線序圖測試不合格的最常見原因是不同技術人員遵循了不同的接線方法，電纜的一端按照T568A標準端接，而另一端按照T568B標準端接。如果您一直在關注我們，就會知道這將造成交叉線對。

修正問題

在診斷線序圖測試不合格故障時，第一步是檢查端接。有可能很容易發現導線壓接不正確、連接到錯誤的引腳，或者僅僅是因為端接點的應力造成導線斷裂。

如果端接點的問題不太明顯，很可能電纜中存在剪切或斷裂現象，此時將顯示某對線比其他線對短得多?；蛘撸赡軆H僅是連接器損壞。

使用福祿克網絡的 MicroScanner2 Cable Verifier 可以很容易發現線序圖類錯誤。
