屏蔽連續性和外來串?dāng)_

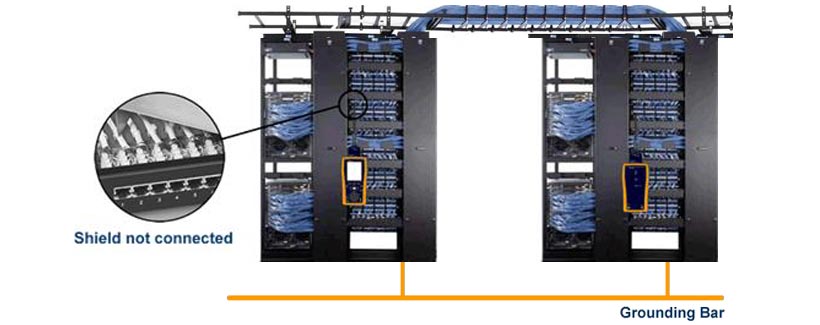

屏蔽布線系統不僅使用均衡的線纜設計，而且使用金屬箔作為法拉第籠隔絕耦合線對間的干擾，所以有非常高的抗外來串?dāng)_性能。為了讓其能夠有效地運行，耦合到屏蔽層的信號應通過線纜屏蔽層引導到地下連接器屏蔽層、面板，然后從那里導入建筑地面。如果其中任意路徑是開路，則屏蔽會浮向地面，從而降低隔離性能，增加外來串?dāng)_。這會造成很大的影響，在部分情況下會降低外來串?dāng)_性能，高達 15dB。

正確的屏蔽接地對 NEXT 和 FEXT 等其他參數也有重要意義，而且對使用屏蔽技術降低線對間串?dāng)_的系統尤為重要，例如 Class FA?和 Class II 布線。

結合傳統 DC 連續性方法和屏蔽完整性技術，Fluke Networks DSX 5000/8000 CableAnalyzer 能夠正確地識別建筑地面或其他兼容布線導致的開路，從而確保布線能夠提供兼容的外來串?dāng)_和 10/25/40Gb 應用支持。這些方法也可以找出到屏蔽故障的距離，在開路屏蔽的情況下極大地減少故障排除時間。

工業標準符合性

屏蔽連續性測試一直在現場測試儀標準 TIA 1152 和 IEC 61935-1 中有所規定，但是并沒有說明該連續性路徑的相關指導。

TIA 1152A 第一次解決了這個問題，澄清了用于測試 8 類布線的 2G 級測試儀的屏蔽測試要求。

“另外，眾所周知，對于 2G 級測試儀，屏蔽連續性要沿布線路徑進行測試”
– TIA 1152A 第 4.2.2 條

因為許多 V 級及以下測試儀不符合此規范，所以這僅適用于 8 類 2G 級測試儀，進一步強調了屏蔽連接的重要性和 8 類應用的外來串?dāng)_。

Fluke Networks 不僅符合高達 TIA 8 類和 ISO/IEC Class II 中關于 Level 2G DSX 8000 的要求，同樣符合 V 級 DSX 5000，涵蓋高達 TIA Class EA 和 ISO/IEC Class FA?的所有類別。

DTX 和 DSX 系列測試儀之間的差異

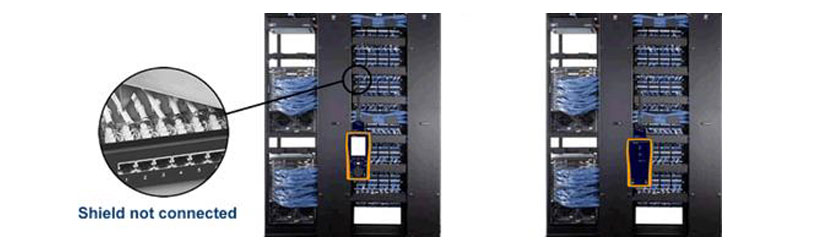

對屏蔽連續性測量使用屏蔽完整性技術是 DSX 5000/DSX8000 CableAnalyzer 的標配。DTX CableAnalyzer 和部分其他線纜測試儀制造商依靠基本連續性測量技術，這會造成如表 1 所示的錯誤結果。

表 1 – DSX 和 DTX 屏蔽測試結果

結論

布線屏蔽的正確終止是實現系統性能的關鍵，特別是外來串?dāng)_和內部串?dāng)_參數方面，但如果有其他布線或建筑接地路徑與遠程測試儀連接，則并非所有布線測試設備都能識別開路。

Fluke Networks DSX 5000 和 DSX 8000 CableAnalyzers 能夠正確地根據 TIA 1152A 2G 級要求沿路徑測試布線并檢測到故障的距離以更快地排除故障。
