GB50312 對光纜測試的規定和測試儀器標準

對于中國的光纖布線工程驗收，行業人可能都很了解一般都會選擇福祿克光纖測試儀，例如：DTX-1800配合DTX-MFM2和DTX-SFM2或者OptiFiber PRO（OTDR）進行光纖測試。但是還是可能有部分同學對于為什么行業人都喜歡用福祿克的儀器？深圳連訊工程師現在為各位鞋童解讀GB50312光纖測試標準、

主要講述是附錄 C光纖鏈路測試方法

C.0.1 測試前應對所有的光連接器件進行清洗，并將測試接收器校準至零位。

C.0.2 測試應包括以下內容：
1 在施工前進行器材檢驗時，一般檢查光纖的連通性，必要時宜采用光纖損耗測試儀(穩定光源和光功率計組合)對光纖鏈路的插入損耗和光纖長度進行測試。
2 對光纖鏈路(包括光纖、連接器件和熔接點)的衰減進行測試，同時測試光跳線的衰減值可作為設備連接光纜的衰減參考值，整個光纖信道的衰減值應符合設計要求。

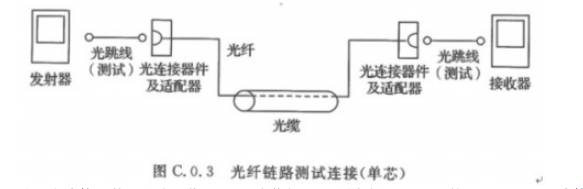

C.0.3 測試應按圖 C.0.3 進行連接。

1 在兩端對光纖逐根進行雙向(收與發)測試，連接方式見圖 C.0.3。

注：光連接器件可以為工作區 TO、電信間FD、設備間 BD、CD 的SC、ST、sFF連接器件。

2 光纜可以為水平光纜、建筑物主干光纜和建筑群主干光纜。

3 光纖鏈路中不包括光跳線在內。
C.0.4 布線系統所采用光纖的性能指標及光纖信道指標應符合設計要求。不同類型的光纜在標稱的波長，每公里的最大衰減值應符合表C.0.4 的規定。
表 C.0.4 光纜衰減
最大光纜衰減(dB／km)

項目 ?OM1，OM2 及 OM3 多模 ?OSl單模?波長 ?850 nm ?1300 nm ?1310 nm ?1550 nm

衰減 ?3.5 ?1.5 ?1.0 ?1.0

C.0.5光纜布線信道在規定的傳輸窗口測量出的最大光衰減(介入損耗)應不超過表C.0.5的規定，該指標已包括接頭與連接插座的衰減在內。

表 C.0.5 光纜信道衰減范圍

最大信道衰減(dB)?單模

多模?級別?1310nm ?1550rim ?850nm ?1300nm

OF-300 ?1.80 ?1.80 ?2.55 ?1.95

OF-500 ?2.00 ?2.00 ?3.25 ?2.25

OF-2000 ?3.50 ?3.50 ?8.50 ?4.50

注：每個連接處的衰減值最大為 1.5 dB。

C·0.6光纖鏈路的插入損耗極限值可用以下公式計算：

光纖鏈路損耗=光纖損耗+連接器件損耗+光纖連接點損耗 ? ?(C.0.6—1)
光纖損耗=光纖損耗系數(dB／km)×光纖長度(km) ? ?(C.0.6—2)
連接器件損耗=連接器件損耗／個×連接器件個數 ? ?(C.0.6-3)
光纖連接點損耗=光纖連接點損耗／個×光纖連接點個數 ? ?(C.0.6-4)
表 C.0.6 光纖鏈路損耗參考值
