教你學會使用HDTDX分析故障

在DTX中帶有故障診斷技術HDTDX和HDTDR技術，分別定位于NEXT相關的故障和與阻抗相關的故障位置。當自動測試不通過時，DTX會自動運行HDTDX和HDTDR技術，幫助使用者定位故障發生的位置。

HDTDX (High Definition Time Domain Xtalk)高精度時域串擾分析技術

由于NEXT近端串擾是線對之間的干擾，DTX儀器在一對線芯上發送探測信號，在其他線對上接受串擾的信號，通過計算時延確定故障點的位置。

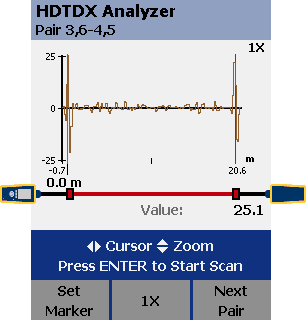

在上圖中，橫坐標為距離，從左往右對應于從主機到遠端，縱坐標為百分比，是串擾信號與發射信號的比值。

定義數值超過17.5%時，為故障點。這個數值對應于標準中的100MHz時的連接器的極限值，不考慮正負值，皆絕對值后判斷。

• 54 dB @ 100 MHz for Category 6
• 43 dB @ 100 MHz for Category 5e

80%以上的NEXT故障時連接器引起的，所以我們引用連接器的極限值作為判斷的依據，如果需要使用其他的極限值，可以依據下表換算

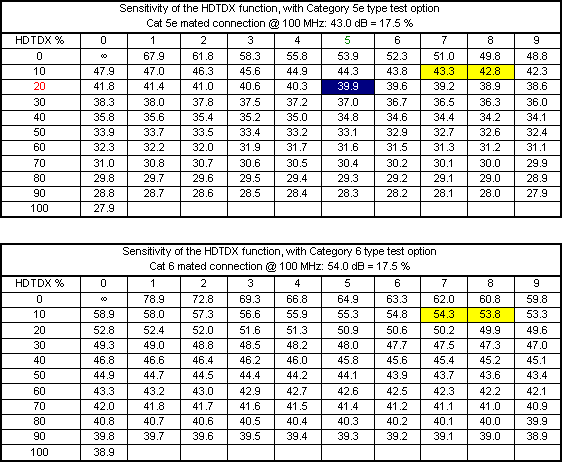

上圖表格的意思，列為個位，行為十位，黃色部分標出的即為17%，串擾信號與發射信號的比值。
