干貨分享：絕緣電阻測試儀常見問題精解

第二十七話：絕緣電阻測試儀常見問題解答

絕緣電阻測試儀適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及 電氣設備等的絕緣電阻，保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。

絕緣電阻測試儀常見問題有以下幾點：

1、在測容性負載阻值時，絕緣電阻測試儀輸出短路電流大小與測量數據有什么關系，為什么？

絕緣電阻測試儀輸出短路電流的大小可反映出該兆歐表內部輸出高壓源內阻的大小。

很多絕緣測試的對象屬于容性負載，比如較長的電纜、較多繞組的電機、變壓器等。因此 當被測對象存在電容量時，在測試過程的開始階段，絕緣電阻測試儀內的高壓源要通過其 內阻向該電容充電，并逐步將電壓充到絕緣電阻測試儀的輸出額定高壓值。如果被測對象 的電容量值很大，或高壓源內阻很大，這一充電過程的耗時就會加長。

其長度可由 R 內和 C 負載的乘積決定(單位為秒)，即 T=R 內*C 負載。

因此測試時，需要對這樣的容性負載充電至測試電壓，而充電的速度 dV/dt，等于充電電 流 I 與負載電容 C 的比值。即 dV/dt=I/C。

所以內阻越小，充電電流越大，測試結果就越快穩定。

2、儀表“G”端有什么作用？在高壓高阻的測試環境中，為什么要求儀表接”G”端連線？

儀表“G”端為屏蔽端子，屏蔽端子的作用是排除測試環境潮濕和臟污對測量結果的影響。 儀表”G”端是將被測試品表面泄漏的電流旁路，使泄漏電流不經過儀表的測試回路，消除 泄漏電流引起的誤差測試高阻值的時候需要用到 G 端。

一般來說，高于 10G 可以考慮用 G 端。但這個阻值范圍不是絕對的，清潔干燥并且待測 物體積較小時，不用 G 端測量 500G 也可以穩定；而潮濕和臟污環境下，更低一些的阻值 也需要 G 端。具體來說，測量較高阻值時如果發現結果難以穩定，即可考慮使用 G 端。 另外要注意屏蔽端子 G 并非連接在屏蔽層上，而是接在 L 和 E 之間的絕緣體上或者多股導線中，非被測的其它導線上。

3、為什么測絕緣時，不但要求測單純的阻值，而且還要求測吸收比，極化指數，有什么意義？

PI 為極化指數，是指絕緣測試時 10 分鐘的絕緣阻值和 1 分鐘絕緣阻值的對比；

DAR 為介質吸收比，是指絕緣測試時 1 分鐘的絕緣阻值和 15s 絕緣阻值的對比；

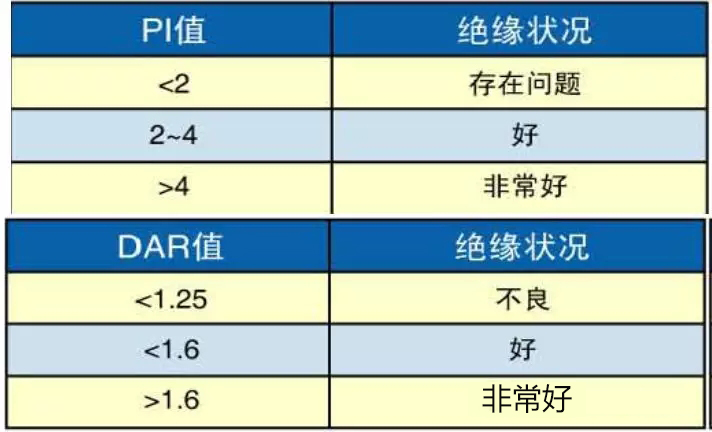

在絕緣測試中，某一個時刻的絕緣電阻值是不能全面反映試品絕緣性能的優劣的，這是由 于以下兩方面原因，一方面，同樣性能的絕緣材料，體積大時呈現的絕緣電阻小，體積小 時呈現的絕緣電阻大。另一方面，絕緣材料在加上高壓后均存在對電荷的吸收比過程和極 化過程。 所以，電力系統要求在主變壓器、電纜、電機等許多場合的絕緣測試中應測量 吸收比-即 R60s 和 R15s 的比值，和極化指數-即 R10min 和 R1min 比值，并以此數據來 判定絕緣狀況的優劣。

4、為什么電子式絕緣電阻測試儀幾節電池供電能產生較高的直流高壓？ 這是根據直流變換原理，經過升壓電路處理使較低的供電電壓提升到較高的輸出直流電 壓，產生的高壓雖然較高但輸出功率較小（低能量小電流）。

注：即使很小的功率，也不建議人身接觸測試表筆，仍會有刺痛感。
