福祿克測試過程中光纖接頭的主要故障
我們在用福祿克DTX-1800或者DSX-5000測試光纖過程中，經常會面臨測試不通過的情況，很多客戶可能經常找不出原因，今天連訊達工程師為大家分析光纖接頭的幾種故障現象。再優秀和快速的非打磨光纖頭端接工藝，仍然會因為操作不當或材料受損問題造成接續不良。可能導致出現接續故障的因素大致包括：a.污染、b.光纖碎裂、c.光纖的不良切割或折斷、d.預置打磨光纖與切割光纖接續縫隙過大、e.過偏的光纖切割角度。
故障定位：a.污染（圖七a）
光纖連接頭出現污染可能的原因有：
? 使用了受到污染的切割工具（通過無水酒精擦拭工具表面）
? 切割完成后再次擦拭了光纖（絕對不要在切割后擦拭光纖）
? 將連接頭或光纖置于帶灰塵的表面
? 處于滿是灰塵的環境
? 插入已折斷的光纖，用力過度
需要注意的是如果污染一旦被帶入到光纖接頭內部，特別是和接合凝膠接觸后，將很難再被清除出來，這也意味著光纖連接頭的報廢。
故障定位：

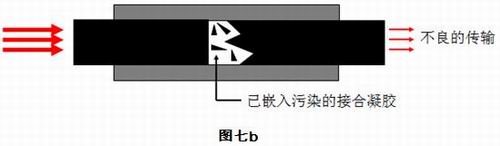

b.光纖碎裂（圖七b）
可能導致光纖碎裂的原因有：
?插入用力過度產生的光纖碎片污染
?插入已折斷的光纖引起碎裂
嵌入的光纖碎片將引起光纖縫隙和光學故障，并且嵌入的光纖碎片是很難被清除出來的，這種情況下光纖接頭將報廢。
故障定位：c. 光纖的不良切割或折斷（圖七c）
造成光纖切割不良或折斷的原因有：
?鈍的或有裂口的切割刀鋒 – 不能正常切割光纖
?切割工具上彎曲的標尺舌在光纖上施加了過度集中的彎力
?光纖彎折過多或者彎曲半徑過緊
?在切割中沒有用力或者用力不足
當沒有碎片產生或沒有受到污染的情況下，這種故障允許光纖連接頭被重新切割接續一次。
故障定位：d. 預置打磨光纖與切割光纖接續縫隙過大（圖七d）
造成接續縫隙過大的原因有：
? 光纖切割長度太短
? 光纖未完全導入, 或在端接時被回拉
? 在室外光纜接合時，光纖被推回到了護套管中
過大的光纖縫隙只允許被糾正一次。
故障定位：e. 過偏的光纖切割角度（圖七e）
在接續現場，切割角度過偏很難被覺察。引發切割角度過偏的因素有：
? 切割工具上的彎曲舌在光纖上施加過分集中的彎曲力
? 光纖彎折過大或者彎曲半徑過緊
? 在切割中沒有用力或者用力不足
一般光纖切割后，典型的切割角度為1-3度，即便使用更精密的切割刀，光纖切割后仍然有0.5-1度的偏角。出現偏角的情況可以通過使用可見紅光源（VFL）輸入，并且緩慢旋轉被切割的光纖端面，在PROclick連接頭的可視窗口內監視直到紅光消失的方法來解決。如圖七f。
通過上面的介紹，不難看出非打磨光纖現場接續對于接續工藝和操作技術的敏感，非打磨現場端接技術的關鍵還是在于安裝人員必須保持統一的切割和端接工藝，并且為使安裝過程受控和避免返工，在接續中總是通過檢測（如可視光源檢測）以建立在端接過程中的信心，降低接續失敗的風險。
