利用NETSCOUT LinkRunner G2(LRG2)驗證以太網供電(PoE)

發布日期：2017年12月29日   瀏覽次數：10次   編輯：深圳連訊

以太網供電簡介

以太網供電已成為一種流行的終端設備供電方法，因?yàn)樗芙档筒渴鸷途S護成本。許多網絡設備，例如接入點、VoIP 電話以及最近的 IoT 幾乎都是單獨使用 PoE 供電的。PoE 供電按 IEEE 802.3 標準分級，設備按其電壓和功率分類。有兩種 PoE 設備：

1. 供電設備 (PSE) 在網線上供電。在一般情況下，PSE就是交換機，并通常稱為末端跨接(endspan)設備。PoE 電源，又稱中途跨接(midspan)設備，放在非 PoE 交換機和 PoE 供電設備之前提供電源。根據 PSE 支持的 PoE 標準，業界把 PoE 劃分為4種類別（見表 1）。此外，PSE的運行模式也分為A?和 B?兩種：a) 模式 A -?PSE 使用 4 對 UTP 線上的 12、36 線對供電

   b) 模式 B?-??PSE 使用備用線對 45 和 78

   一定要注意 PSE 會定義所提供電源的模式。標準并沒有要求 PSE 同時支持模式 A 和 B。

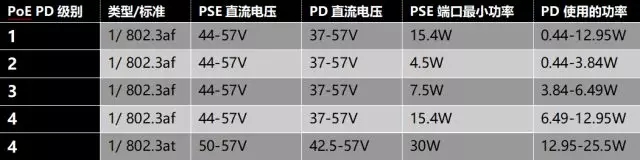

2. 通電設備 (PD) 是由供電設備供電的設備，因此消耗能源。802.3af 和 802.3at 兼容 PD 必須同時支持模式 A 和 B。根據 PD 消耗的功率，它被分為 PoE 類 0 – 4（見表 2）。

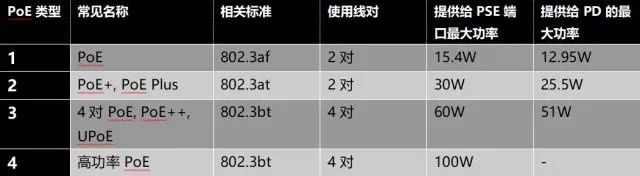

表1：PoE PSE 類型

UPoE 是 Cisco 在其“數字化天花板”解決方案中引用的專有分類參考。

802.3bt 是提議的 IEEE 標準，計劃于 2018 早期批準。

802.3 標準定義 LLDP 為 PD 與 PSE 通信的協議，以及它屬于哪個級別，這樣 PSE 可配置正確的電壓/電流。但在標準被批準前市場上已有使用專用協議的 PoE 設備，例如 Cisco 發現協議 (CDP)。并非所有 PoE 設備完全符合標準，所以我們必須檢查。



什麼容易出錯？

網絡運營團隊面臨的挑戰是隨著網絡上部署越來越多的不同級別 PD，他們必須管理和了解 PSE 的功率預算以及 PD 和 PSE 之間的互操作性。另外，并非所有 PoE 實施都是符合標準的，現有布線系統也不一定支持 PoE。

我們把PoE的問題歸納為2大類：

1. 無法獲得電源 – 問題的成因可能是：I.?線纜故障：

   a.?開路/短路

   b.?使用的線與 PSE 的模式不兼容

   II.? PSE 和 PD 不兼容；不同類型或模式

   III.?PSE 端口無法提供 PoE

   IV.?PSE 和/或 PD 并非完全符合標準

   V.? PSE 沒有足夠的功率為所有與其連接的 PD 提供電源。

2. 間歇性斷電 – 問題的成因可能是：I.?線纜故障：

   a.?纜線過長 (>100m)

   b.?電阻太大

   II.?PSE 無法提供足夠的功率讓連接的所有 PD 以全功耗運行（例如機動化監控?cái)z像頭掃描時）。



使用 LinkRunner G2 智能網絡測試儀測試 PoE 案例

第一步：

假設現在某公司的前線員工需要在辦公室安裝數字化LED?照明，在安裝之前需要驗證以下幾項：

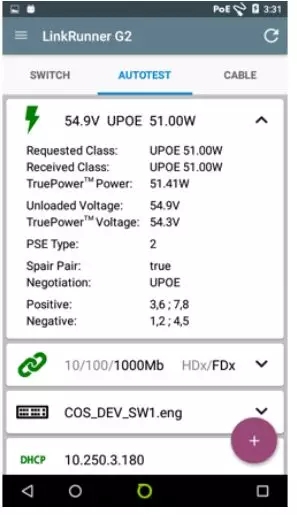

• 為所有4個線對的51W?UPoE 供電插口進行負載測試
• 檢查每個UPoE供電插口均可從網關路由器獲得正常的網絡服務
• 記錄每個連接LED 照明設備的UPoE插口編號及詳情

第二步：

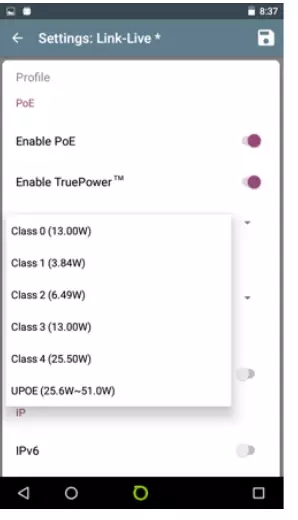

在 LinkRunner G2 智能網絡測試儀上創建自定義的測試文件：

• 激活 TruePowerTM?PoE 功能以進行負載測試
• 選擇PoE 類型 （UPoE）

第三步：

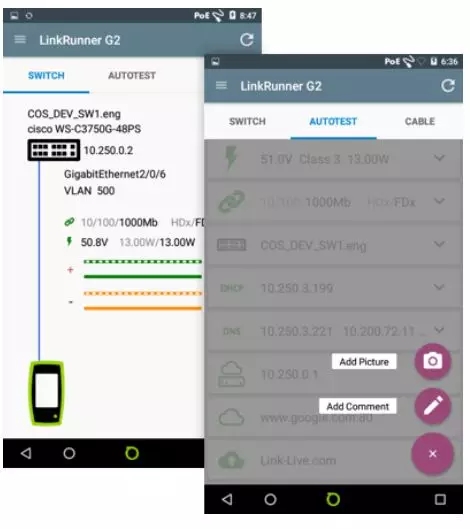

測試個鏈路執行所需要的驗證。假如沒有因特網連接的話，你可以把測試結果儲存在LinkRunner G2 上。完成各項測試后，你可以使用注釋字段記錄插口的編號，然后用內置的攝像機及二維碼掃描APP?掃描二維碼并關聯到這次的自動測試。當LinkRunner G2 能夠連上互聯網時，注釋和圖片以及相關測試結果會自動上傳至 Link-Live 云服務平臺。

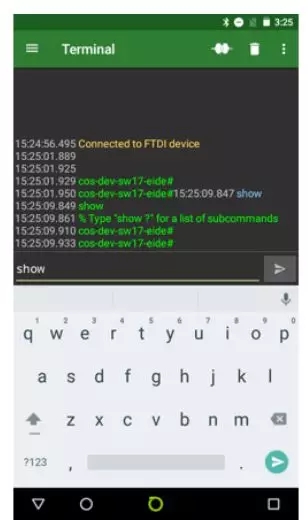

在驗證的過程中，你發現需要調整一下交換機的配置。你使用一條 USB?到 console 線連接交換機的 console 并透過 terminal 進行配置。

就這樣，你更新了配置，驗證了鏈路，最后按時完成了工作。
