TIA已認可MPTL連接

TIA已認可MPTL連接

如果你熟悉將水平電纜走線的一端端接到RJ-45插頭，從而直接連接到設備的這種部署，那么你也一定了解現在所謂的模塊化插頭端接鏈路（MPTL，Modular Plug Terminated Links）。

雖然之前在樓宇自動化和電子安全和安保標準(以前被稱為“直接連接”)中已經得到認可，而MPTL作為當部署插座和設備線被認為是不切實際或不安全時的一種連接設備的備選方式，但是，現在它已得到最近批準的ANSI-TIA568.2-D標準的認可。

與客戶合作時，重要的是要認識到MPTL比傳統的插座、面板和設備線更適合用于設備連接。如果你要部署該拓撲方案，福祿克網絡會為你提供測試方面的支持與協助。

讓一切不法行為無所遁形

如果你常常與例如零售、教育和酒店等行業的客戶打交道，那么你會知道布線系統部署將需要包含支持監控攝像頭的多種連接。無論是抓捕商店扒手、威懾蓄意破壞行為、還是防止公共場所恐怖主義行為，攝像頭無處不在。

當監控攝像頭被連接至帶有可接入設備線的裸露插座時，只需將該設備線從攝像機中拉出即可輕松將攝像頭從網絡斷開——如圖所示。如果安全性是客戶最關心的問題，那么你可能需要考慮將MPTL應用于這些設備。通過取消插座、面板和設備線，你可以輕松拆卸攝像頭——MPTL可以從墻壁或天花板后面直接插入至設備。

節約成本且美觀

雖然安全性是采用MPTL連接設備的主要原因之一，但在其他場景下，這種拓撲結構可能對客戶還有其他意義。在物聯網(IoT)和智能建筑時代，越來越多的設備聯網，并且其中許多設備很可能要求在阻燃空間內連接——從LED燈和Wi-Fi接入點，到建筑自動化控制。并非所有插座和跳線都具備規范要求的plenum（集氣室）阻燃等級，使用帶有plenum阻燃電纜的MPTL則消除了這一問題。

對于不需要經常移動到不同位置的設備，如臺式計算機、VoIP電話、打印機或其他外設，MPTL還可以通過減少整體材料清單并允許更快部署來幫助降低成本。因為無需將電纜端接至插座，將插座安裝至面板并與設備線連接。消除插座和設備線可以為重視外觀的環境提供更整潔、更清爽的觀感，沒有人喜歡看到視頻顯示器和插座間的設備線從墻上垂下來。

只需一個跳線適配器

隨著MPTL應用激增，最終可能會出現不再是典型的四連接器通道的水平走線。要認證這些鏈路，需要遵循新的基于標準的測試程序，驗證設備端最后一個插頭的連接性能。

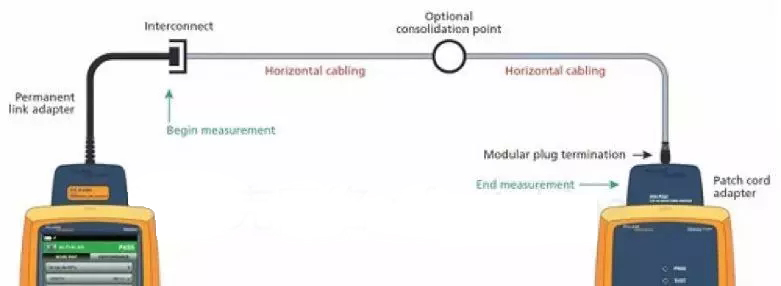

新ANSI-TIA568.2-D標準規定了適當的MPTL測試程序，該程序在主機上使用永久鏈路適配器，例如福祿克網絡的DSX-PLA004或DSX-PLA804，并在遠端設備上使用單個跳線適配器，例如福祿克網絡的DSX-PC6A、DSX-PC6或DSX-PC5e。

好消息是，福祿克網絡現在將5類、6類或6A類跳線適配器與DSX永久鏈路適配器，包括所有DSX2 CableAnalyzer型號在內，組合使用，無需像進行跳線測試時那樣購買一對跳線適配器，即可進行MPTL認證。這些適配器與所有DSX2型號兼容，可以從深圳連訊達處購買。

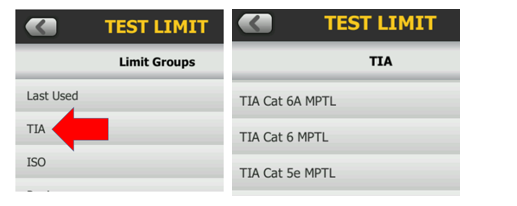

另一個好消息是，最新版本的福祿克網絡Versiv2-DSX固件中已包含新MPTL測試限值，可與DSX2 CableAnalyzer?系列測試儀配合使用。只需在“測試設置”(Test Setup)屏幕中，選擇“測試限制”(Test Limit)，然后選擇“更多”(More)。然后在限值組(Limit Groups)下選擇TIA，并選擇TIA Cat 6A MTPL、TIA Cat 6 MPTL或TIA Cat 5e MPTL。就這么簡單！
