福祿克FLUKE MS2-100使用操作MS2-KIT用戶手冊

上周我們介紹了福祿克的尋線儀，這次咱們來說一說高端一些的，福祿克電纜驗測儀——MS2-100。我們先來看看它的外觀。

這個外形設計可以說是非常“簡約時尚，天生驕傲”了，功能相對于上周介紹的尋線儀來說也是強大了不少。

今天的通信技術人員不僅僅只有電纜問題需要處理。在確定網絡連接問題的原因之前，必須先排除可能存在的電纜問題。是否有電話電壓？極性是什么？遠端有以太網交換機嗎？ PoE 是否可用？ MS2-100可以幫助技術人員確認這些問題，而且，它的集成 RJ11、RJ45 和同軸電纜測試端口幾乎支持任何類型的低壓電纜測試，而不需要笨拙的適配器。 極大的減少了測試時間和技術錯誤， 讓技術人員更高效。

接下來跟著我一步一步走進MS2-100的內“芯”世界，看看它的“芯”都在想什么。

第一步：連接測試線序問題

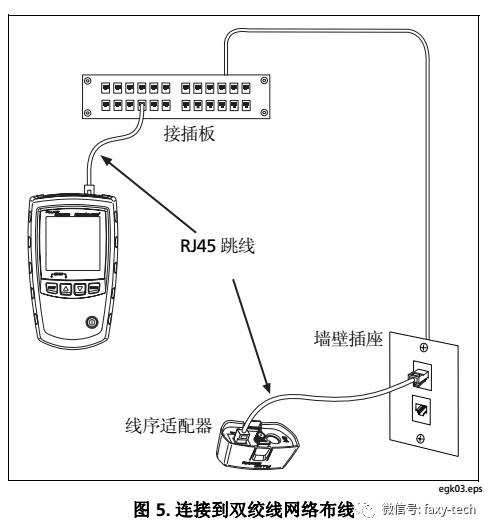

首先，將測試儀和線序適配器連至布線中，如圖 5

連接好后，儀器屏幕上就會顯示線序情況，一般有以下幾種問題：

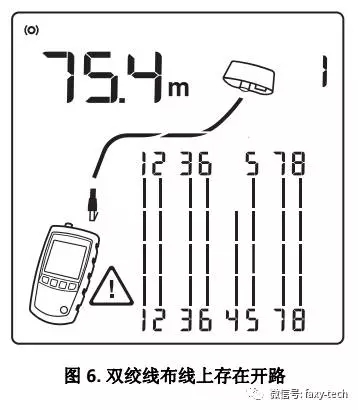

①雙絞線布線上存在開路：

如果線對中只有一根線開路并且未連接線序適配器，線對中的兩根線均顯示為開路。

②雙絞線布線上存在短路：

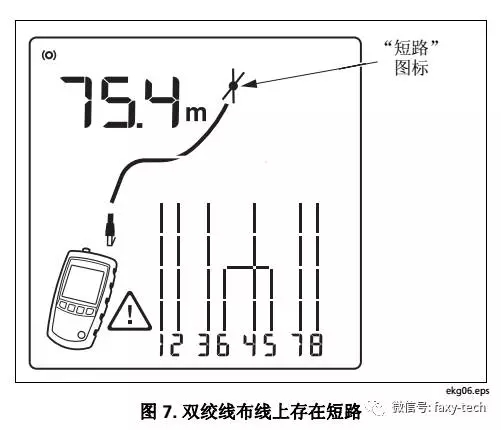

圖 7 顯示第 5 根和第 6 根線之間存在短路，短路的接線會閃爍來表示故障。電纜長度為 75.4 m。

③線路跨接：

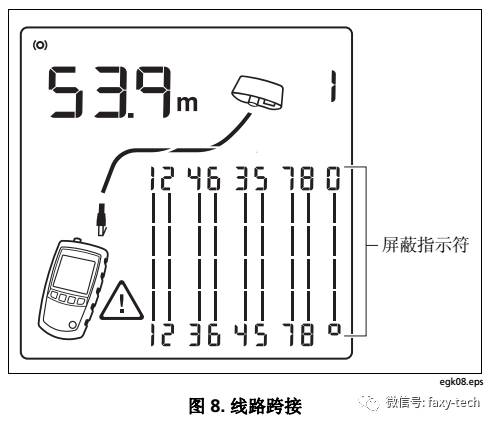

圖 8 顯示第 3 根和第 4 根線跨接。 ?線位號會閃爍來表示故障。 ?電纜長度為 53.9 m。電纜為屏蔽式。檢測線路跨接需要連接遠端適配器。

④線對跨接：

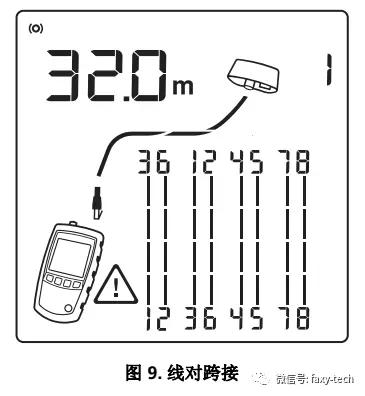

圖 9 顯示線對 1,2 和 3,6 跨接。 ?線位號會閃爍來表示故障。 ?這可能是由于接錯 568A 和 568B 電纜引起。 ?檢測線對跨接需要使用遠端適配器。

⑤線對串繞：

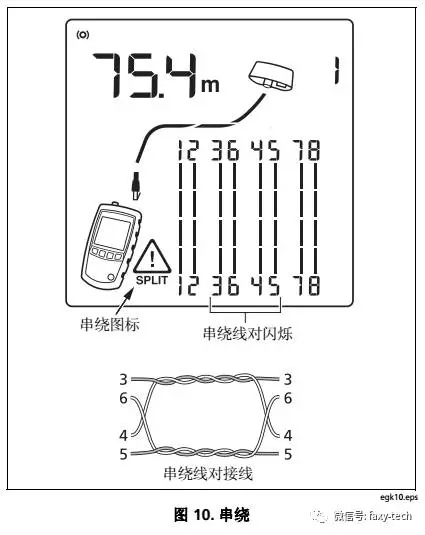

圖 10 顯示線對 3,6 和 4,5 存在串繞。串繞的線對會閃爍來表示故障。電纜長度為 75.4 m。在串繞的線對中，端到端的連通性正確，但是所連接的線來自不同線對。線對串繞會導致串擾過大，因而干擾網絡運行。

注意：如電話線之類的非雙絞線電纜，由于串擾過大，通常會顯示為串繞。

⑥檢測到電話電壓：

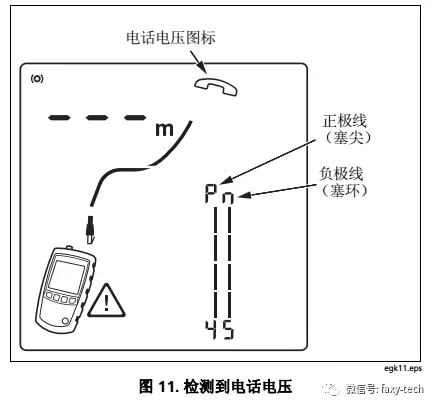

圖 11 顯示在線對 4,5 上檢測到電話電壓。長度未顯示，因為電壓干擾長度測量。

設置長度單位

MS2-100支持2種長度單位，默認的ft和m，接下來我就教大家怎么切換這個設置，您看說明書手冊都不一定看的明白喲。

有儀器在手上朋友可以跟著我一起做：

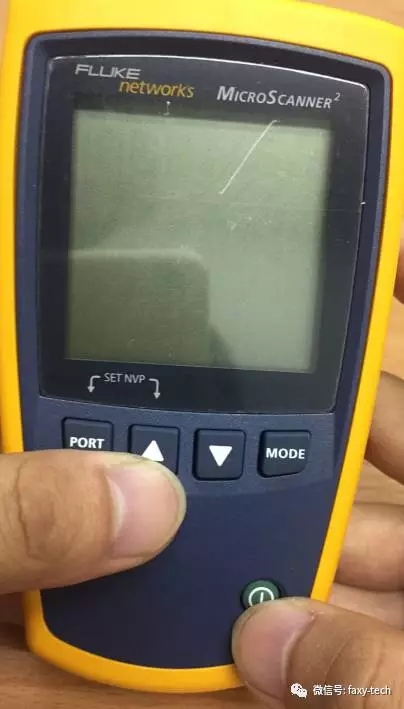

1、先按住【 PORT 】和【 △ 】這兩個按鍵，然后再開機。（如下圖）

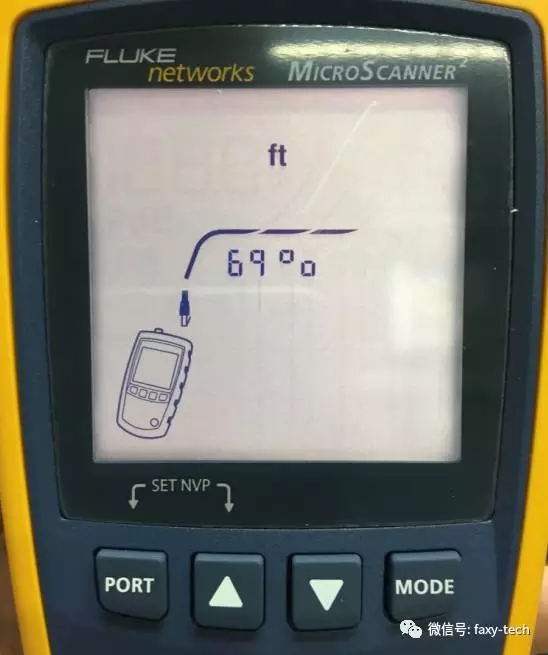

2、進入到這個界面就已經成功了！【 ft 】就是現在默認的單位，只需要按一下【 MODE 】就可以切換成【 m 】了。

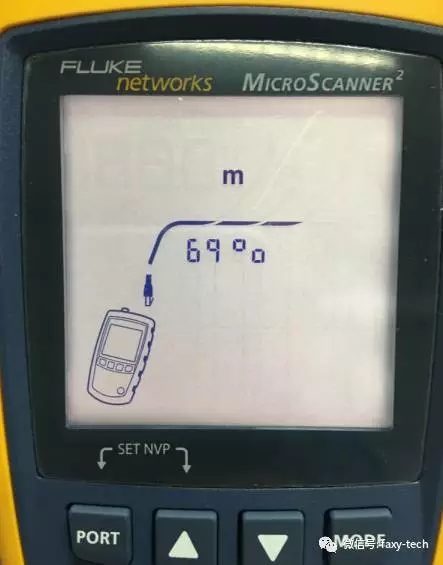

3、如下圖，單位已經切換成【 m 】了，下方顯示的【 69% 】表示現在的NVP值，這是計算線纜長度的一個參數值。

配合尋線探頭尋線

MS2-100可以支持發射數字音頻信號，所以也可以配合尋線探頭尋線的。

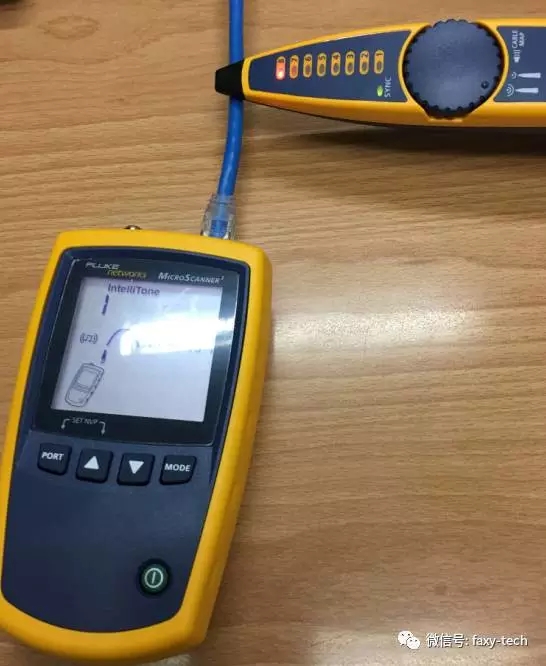

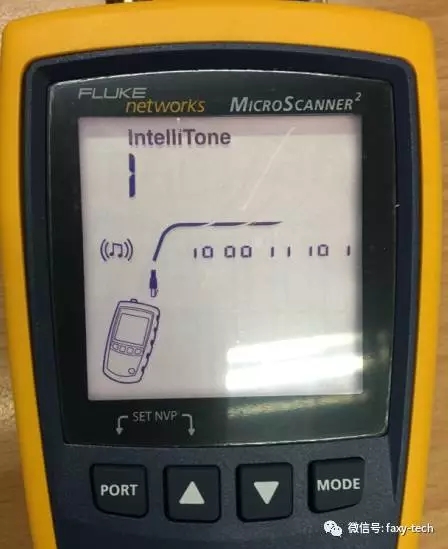

操作非常的簡單：開機后，按一下【 MODE 】可以切換到音頻發射模式。

再把尋線探頭的檔位打開，即可尋線，非常的方便。

下方是本期內容的視頻，視頻無字幕，具體步驟可參考本文。
