福祿克MT-8200-60-KIT音頻發生器模塊的流程(Intellitone)
按照以下步驟確保福祿克MT-8200-60-KIT的發生器和探頭工作正常。
福祿克IntelliTone發生器,可以被設置發送模擬和音頻信息,探頭也可以設置接收模擬或者音頻信號。
如果你要測試數值信號,那邊你的發生器和探頭都要調到數字信號檔位。
球形旋鈕控制:
intellitone 200 PRO探頭球形開關旋鈕,有五個檔位。最左邊是OFF(關機)。然后依次是:
1、關機
2、數字定位(數字信號)
3、數字定位(數字信號,分離單個線對)
4、音頻定位(音頻信號)
5、接線圖(Cable Map)
備注:當設置為Cable MAP檔位
Note: ?When set for Cable Map, the Probe will not pick up analog or digital tones,
and it is looking for input from its RJ45 port at its base.

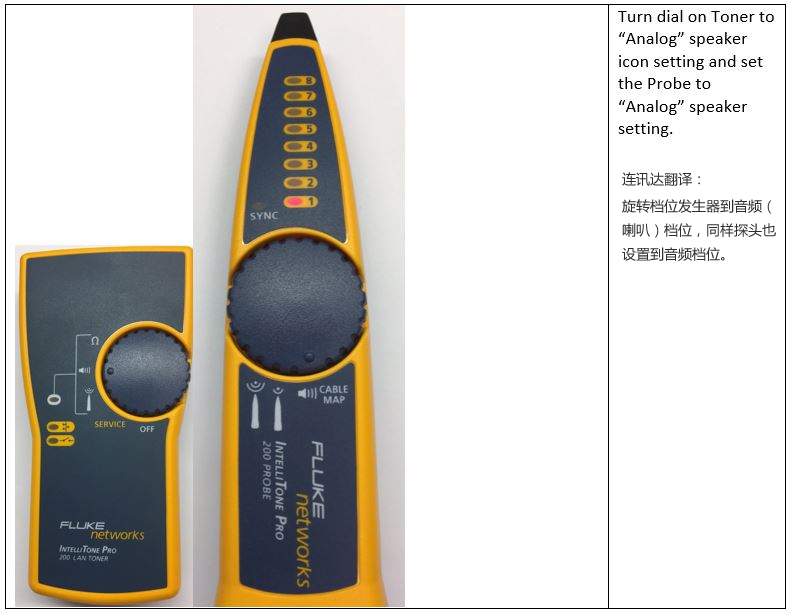

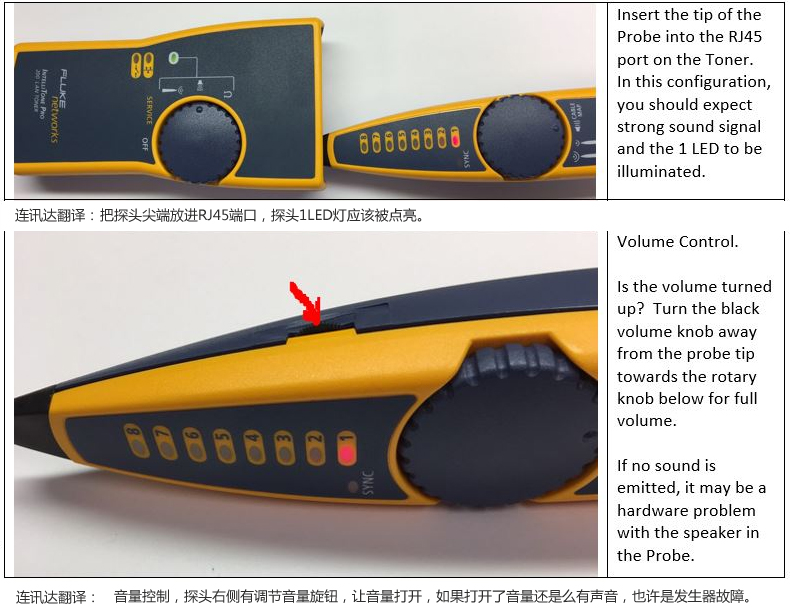

認證模擬音頻信號是否正常:
認證數字信號是否正常:
