【如何測試線對間的串擾信號】-數據電纜測試入門和常見測試問題解答

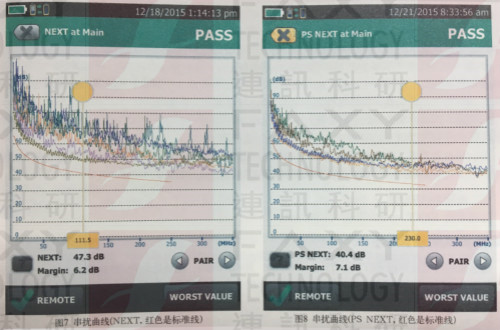

【如何測試線對間的串擾信號】上述線對間的彼此干擾，其強度數值達到多大才算合格呢？如何檢測呢？測試方法很簡單，測試儀先在一對雙絞線上向對端發送信號，然后在另外三對雙絞線上分別檢測記錄感應出來的干擾信號數值，與標準規定的極限值比較，不超標就算合格。常見問題：測試出來的串擾值是一個常數嗎？答案：當然不是！由于頻率越高，線對的輻射和感應能力也越強，所以不同頻率對應的串擾測值是不同的，這就是為什么測試結果畫出來是一條曲線(實際是一組密集的數據點圖)而不是一個直線(常數)的原因—該曲線的橫坐標是頻率軸，縱坐標是串擾信號的強度(實為強度系數)。

那么，不同規格的電纜鏈路測試的最高頻率(橫坐標)是否相同呢？?? 當然不同。三類線系統只需要測試至 16MHz 頻率上限即可，高于 16MHz 的頻率不進行測試，也不必考核。同理，五類線和超五類線系統需測試至 100MHz，而六類線系統要測至 250MHz，增強六類線系統要測至 500MHz，七類線系統則要測至 600MHz，更高的 Cat7A上限是 1000MHz。 新的 Cat8 則是 2000MHz （應用長度30米限制）

1000MHz。目前在議的 Cat8 則是 2000MHz(草案，長度 30 米，預計 2016 年發布)。?測試參數：在網線一端 A 的某一線對上發送信號(例如 1-2 線對)，由于電磁感應其它相鄰的三對線會感應到信號，這就是鄰近線對的串擾信號。串擾信號會沿著網線向兩端傳輸。向前傳的串擾信號分別在網線對端 B(遠端)的另外三對雙絞線上(例如 3-6/4-5/7-8)可被檢測到，就是遠端串擾信號(FEXT)，而在靠近原信號發送端的另外三對雙絞線上檢測到的反向擴散到 A 端的串擾信號，則叫近端串擾信號(NEXT)。這兩組共六個串擾值一般來說都是不相等的。另外，你會發現，在鏈路另一端 B 去發送信號，同樣地測試如上所述對應的近端串擾 NEXT 和遠端串擾 FEXT，會看到 A、B 兩端分別測得的串擾值都是不一樣的。例如，近端串擾 NEXT 在鏈路的兩端分別測試時，其數值也是不同的，實際測試時一般會使用一對儀器同時在兩端(常稱為主端和遠端)都進行串擾測試。所以測試的結果一般會被標識為“NEXT”(主端測試結果)和“NEXT@Remote”(遠端測試結果)，主體標識雖然都是 NEXT參數，但在兩端分別測試的值很可能是不一樣的。為什么會有差異呢？這是由于電纜存在信號衰減、整條鏈路中雙絞線的結構不均勻(有的地方串擾大，有的地方串擾小)、鏈路中使用的各個模塊其參數也不盡相同(有的模塊串擾大，有的模塊串擾小)，加上兩端跳線的參數差異(用戶跳線和設備跳線串擾值都不相同，不同的水晶頭、不同長度的跳線串擾值也可能差異巨大)、施工中造成的鏈路元器件參數(比如電纜)的變化等等原因造成的。

類似地，兩端分別測得的遠端串擾 FEXT 值也是不同的(另一個是 FEXT@Remote)。因此鏈路質量驗收標準中對 NEXT 和 FEXT 都要求在網線兩端分別進行測試。

你同樣也會發現，在網線很短的時候，兩端分別測得的 NEXT 或 FEXT 值會比較相似。電纜越短(衰減值越小），NEXT 就越相像。

注：近端串擾 NEXT = Near End CrossTalk，這里的縮寫 XT = ? ?CrossTalk，即 X = Cross；?? 遠端串擾 FEXT = Far End CrossTalk。
