福祿克 OFP2-100-Q CH OTDR曲線中的事件類型

大家好，在介紹本期OTDR曲線中的事件類型之前，我們先復習下為什么要進行OTDR測試以及OTDR是如何檢測每個連接器、熔接點、光纖的質量的。點擊鏈接 一文搞懂OTDR原理和我們一起回顧上期內容，有助于我們從OTDR曲線中發(fā)現問題。

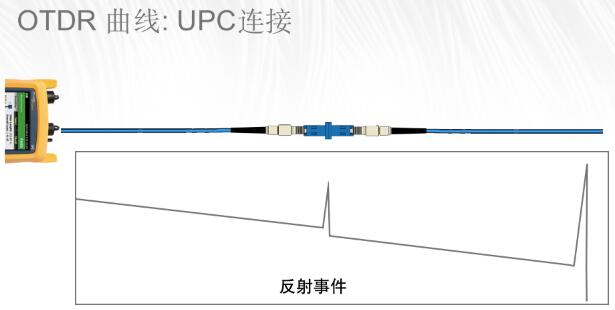

我們通過上期內容了解了反射、散射的原理，現在我們結合上圖，形象的看下正常連接點的光反射OTDR圖形是什么樣子的，首先是UPC連接，大家都知道UPC連接的端面是超球面，即使再精密的端面連接也會有間隙，也就是會有空氣，折射率肯定就會變化，就會有反射，所以我們可以想象，連接點的OTDR曲線，肯定是有一個反射尖峰，會有一個損耗落差，上圖非常形象的表現了，反射尖峰和損耗落差。

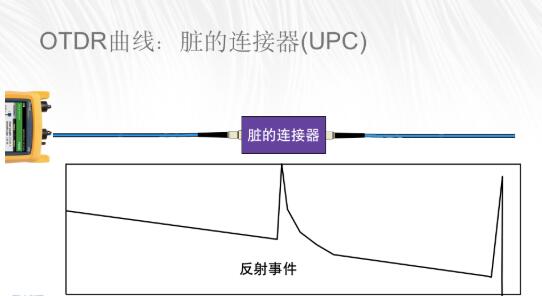

與第一張圖片相比，以上這個光纖在連接器的地方因為臟污，有很大的反射尖峰和損耗落差。大家都知道，反射和損耗是影響光信號傳輸的重要因素，如果反射和損耗不合格，會給我們的網絡造成誤碼、丟包，甚至斷網等多個不穩(wěn)定現象。所以大家在看OTDR曲線的時候，如果發(fā)現連接器的位置有極高的反射尖峰和損耗落差，一定要注意檢查連接器，進行查看、清潔工作。

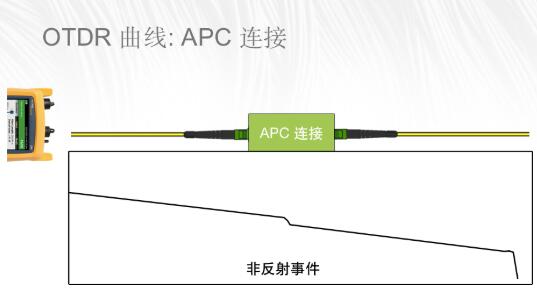

接下來，我們看下APC連接（上圖），與UPC連接相比，APC連接的位置沒有反射尖峰，只有一個損耗落差。說到這里小伙伴可能會問，為什么APC連接與UPC連接相比，沒有反射尖峰呢？這是因為光在通過UPC連接時產生的反射會原路返回，而APC連接物理接觸面設計為斜8°C角，光在通過的時候產生的反射會直接進入包層，從而消失，不會對鏈路中原有的光信號產生干擾，非常有效的減少反射值。目前大部分光纖所使用的都是UPC連接。由于APC連接造價成本的原因，只有在40G/100G以上的高速單模光纖鏈路中才會使用。有關光纖端面的更多內容，我們將會在之后安排相關主題進行介紹。

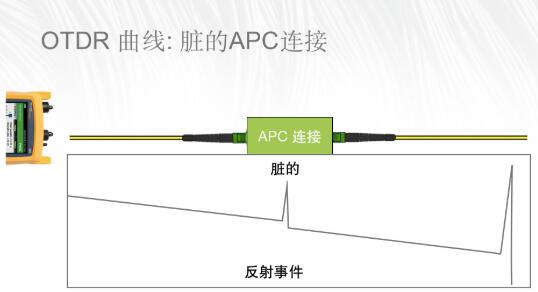

同樣的，參考上圖，如果APC端面臟污，其OTDR的曲線圖會有反射和損耗落差。

這以上幾個事件中，有反射值的事件，都稱之為反射事件；沒有反射的，稱為非反射事件，如剛才的APC端面連接。接下來的熔接點的OTDR曲線同APC連接點非常相似，熔接點由于是將裸纖通過熔接機將光纖熔合成一個整體，可想而知，是沒有介質變化的，也就是沒有折射率變化，沒有反射，所以也是一個非反射事件。
