光纖OM1,OM2,OM3,OM4分別是什么意思【圖文版】

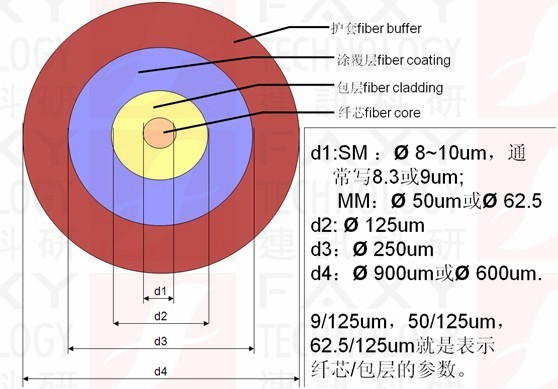

光纖結構:光纖橫截面如下圖所示
通常聽到的OMx(x為1234) 是怎么回事?
一般來說,OM1為常規62.5/125um、OM2為常規50/125um、OM3(50/125,萬兆多模光纖,有OM3/150,OM3/300)、OM4(OM3的升級版,行業將其歸類為OM4/550),因為OM3與OM4區別不那么明顯,所以有時有些人也將OM4/550光纖叫成OM3/550光纖。
那么,OM1~OM4究竟有時根本的區別呢?
首先,傳統的OM1和OM2多模光纖從標準上和設計上均以LED(Light Emitting Diode 發光二極管)方式為基礎光源,而OM3和OM4則在OM2的基礎上進行優化,使其同時適用于光源為LD(Laser Diode激光二極管)的傳輸,與OM1、OM2相比,OM3具有更高的傳輸速率及帶寬,所以稱為優化型多模光纖或萬兆多模光纖,而OM4在OM3的基礎上進行再優化,具備更佳的性能 。
除了上面的光源區別外,帶寬,速率等也是有明顯距離的,可以參考以下部分參數。

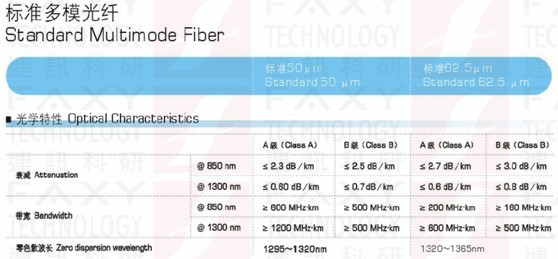

OM1與OM2部分性能參數:

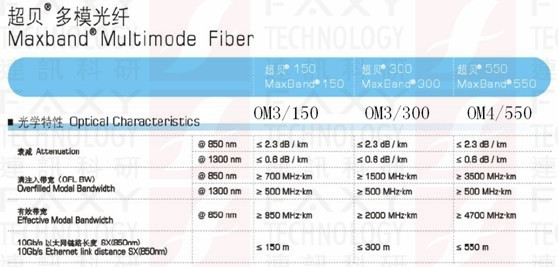

OM3與OM4部分性能參數:
小結
OM1指850/1300nm滿注入帶寬在200/500MHz.km以上的50um或62.5um芯徑多模光纖。
OM2指850/1300nm滿注入帶寬在500/500MHz.km以上的50um或62.5um芯徑多模光纖。
OM3和和OM4是850nm激光優化的50um芯徑多模光纖,在采用850nm VCSEL的10Gb/s以太網中,OM3光纖傳輸距離可以達到300m,OM4光纖傳輸距離可以達到550m。
