用于室外設施和無源光纖網絡的新型OptiFiber Pro高動態范圍模塊OFP-200-S-MOD

發布日期：2019年03月08日   瀏覽次數：9次   編輯：深圳連訊

借助福祿克網絡的新型高動態范圍(HDR)光時域反射計OptiFiber  Pro HDR，Versiv 2(威測2)系列現場測試工具成為適于檢測從FTTx、PON到數據中心及各種結構化布線的統一平臺。來自于Versiv 2用戶反饋的信息顯示，在測試、認證和維護銅纜和光纖網絡時，高效且熟悉的用戶界面可降低65％的檢測成本(時間成本、人員成本、出錯返工成本等)，因此他們很希望室外光纖系統的檢測作業也同樣能夠節省成本。

新上市的OptiFiber? Pro HDR提供三種新的單模光纖測試模塊(均具有APC端口和可拆卸的SC端口適配器，便于切換至其他類型的端口，如LC等)。

OFP-200-S-MOD：(1310/1550nm), 1310/1550雙波長OTDR模塊

OFP-200-S1490-MOD：(1310/1490/1550nm), 1310/1490/1550三波長OTDR模塊

OFP-200-S1625-MOD：(1310/1550/1625nm), 1310/1550/1625三波長OTDR模塊

ANSI/TIA-568.3-D附錄D分光器損耗值
分光比	損耗
1×2	3.9
1×4	7.3
1×8	10.7
1×16	14.1
1×32	17.5

上述模塊可兼容所有OptiFiber Pro或Versiv 2型號，并支持OSP室外光纖布線應用中最常用的單模光纖工作波長。例如，光纖到戶(FTTH)采用單根光纖，使用1310nm波長進行上行數據傳輸，使用1490nm進行下行數據傳輸，使用1550nm傳輸電視信號。由于1625 nm通常不用于傳輸，因此可以用此波長來進行故障診斷定位和排除，從而不會干擾正在工作中的PON網絡。由于1550/1625 nm波長比1310/1490nm更長，因此對光纖彎曲更敏感，使得這兩種波長被用來幫助查找光纜安裝時的過度彎曲(銳彎)故障。(稍后將對此進行詳細介紹。)

為何需要高動態范圍

無源光纖網絡(PON)利用分光器連接多個終端設備。大多數情況下，分光器將信號n等分(其中n是2的冪，即 n=2x)，理論上分光后得到的每路信號的功率是原光信號功率的1/n。因此，對于1:16這種分光器來說，每路信號的光功率是原始信號的1/16。例如，進入該分光器的-10 dBm光信號將被均分為16路信號，每個信號的強度變成-22 dBm。實際上，信號每次減半(一分二)都會導致信號強度降低3 dB，在分光過程中存在一些附加損耗，因此信號強度的實際下降值要稍大一些(參見表格右列的最大可接受值)。

如果對大分光比(1:128)的分光器進行測試，則輸入信號與輸出信號之間存在巨大損耗(接近30 dB)。這種巨大的插入損耗對OTDR的測試分析來說是一項挑戰，例如早期的OptiFiber Pro模塊，它是專為典型數據中心的短距離和小死區而設計OTDR。其動態范圍為30 dB，由于從1:128分光器反射回來的光信號太小，該OTDR無法真正發現光纖中的任何OTDR異常事件。

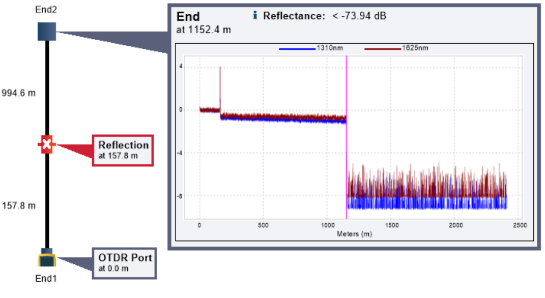

而這就是高動態范圍模塊(OptiFiber Pro HDR)采用40 dB或更高動態范圍的原因，它使得OTDR能夠檢測到分光器之后的實際光纖異常事件。在下面的示例中，圖一的OTDR因為動態范圍小無法真正顯示光纖在1152米之后的OTDR曲線(因此假設光纖在此處終結) – 而實際上光纖在此處并未終結。圖二的OTDR由于是大動態范圍(HDR)的OTDR(注意OTDR曲線縱軸數值標記)，因此可以看到光纖在1151米處的事件及其后續的OTDR曲線(雖然此處光測試回波信號的強度降低了13dB——差不多相當于一個1:16分光器的損耗)。

(圖一)

(圖二)

OptiFiber Pro 化難為易

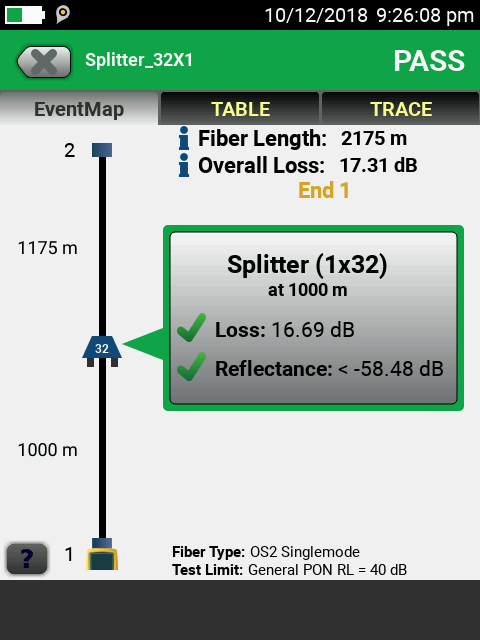

現在，您可以通過分析OTDR跡線來吸引朋友的眼球，但OptiFiber Pro v6.0以上版本的用戶可能會對其中的EventMap?“事件圖”愛不釋手，該事件圖化繁為簡，能幫您發現并“傻瓜式”解讀和呈現OTDR曲線中的異常事件，還能提供光纜中各種實際事件測試結果的列表(TABLE)。新的OptiFiber Pro HDR模塊延續了這一傳統功能，能夠以簡單圖形顯示分光器，如圖所示。這可以加快測試工作的速度，如果您想在同事面前秀一下OTDR曲線的結果分析技能，只需觸摸顯示屏上的TRACE(跡線，即OTDR測試曲線)標簽，即可立即切換至該視圖。

新的OptiFiber Pro HDR還具有Auto PON(自動PON)檢測模式，它先初步分析光纖，然后自動設置脈寬和測試時間的平均值，以提供最佳測試結果的視圖給用戶。在此處，您還可以隨時利用專業知識來調整這些測試設置數值，以期獲得更精細、更有針對性的測試結果。我們將在下一次微信中介紹這一“隨時調測”設置功能。

應對光纖彎曲

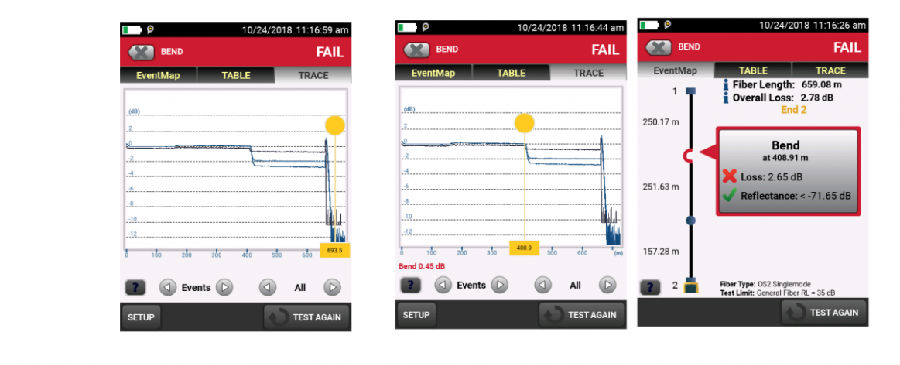

前面提到，較長波長的光對光纖彎曲更為敏感。以下圖中的OptiFiber Pro跡線為例。測試結果顯示在1625nm波長的光纖的損耗明顯大于1310nm或1550波長的的損耗 – 正常的光纖是不會出現這樣的異常結果的 – 說明此處是一個“銳彎”而不是熔接點。(對于實際產品，您可以利用顯示屏右下角的左右箭頭來逐步瀏覽各個波長的OTDR跡線) 以前，OTDR資深專家可以告訴您這一點可能是銳彎，但現在OptiFiber Pro在顯示屏右下方也具有相同提示功能 – 看來有些專家不能再靠這個掙錢了！
