太陽能光伏發電原理及相關設備檢測方案介紹

發布日期：2019年05月24日   瀏覽次數：14次   編輯：深圳連訊

第二十二話：太陽能光伏發電原理及相關設備檢測方案介紹

太陽能光伏發電是一種新興的新能源應用形式，近年來世界各國都在積極推動可再生能源的發展和應用，光伏產業也因此迅速成長發展了起來。

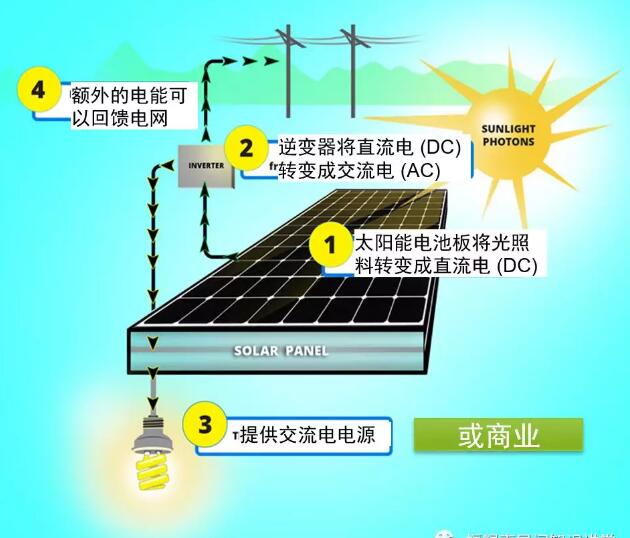

1.太陽能電池板如何工作？

光子到達太陽能電池時，光子擊打電子，使電子從原子中分離出來。如果導體連接到電池的正負兩極時，將會構成電氣回路。電子從回路中流過，就產生了電力。多個太陽能電池可以組成太陽能電池板；多個太陽能電池板（模塊）通過導線連接在一起，就可以構成太陽能電池矩陣。部署的太陽能電池板越多，預期發電量越大。

2.太陽能電池板是采用什么制成的？

光伏太陽能電池板由大量太陽能電池組成。太陽能電池由硅制成，類似于半導體。其結構有一個正極層和一個負極層。這兩個層一起形成電場，其情形就象電池內部發生的情形。

逆變器：讓太陽能電池板產生的直流電。轉化為可使用的交流電

光伏逆變器接收來自太陽能電池矩陣的直流電，并采用它來產生交流電。這些逆變器如同系統的大腦。除了將直流電源逆變成交流電源外，它們還可以提供接地故障保護系統的狀態信息，具體包括交流和直流回路的電壓和電流、發電和最大功率點跟蹤信息。

3.光伏應用

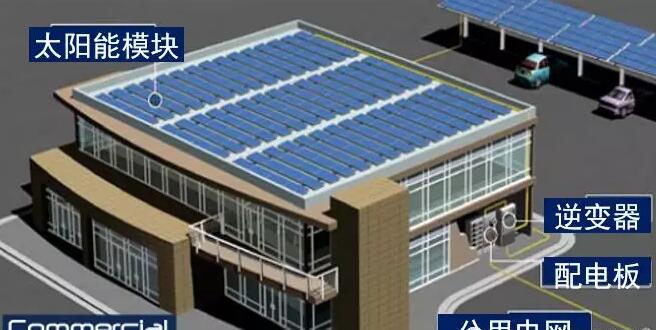

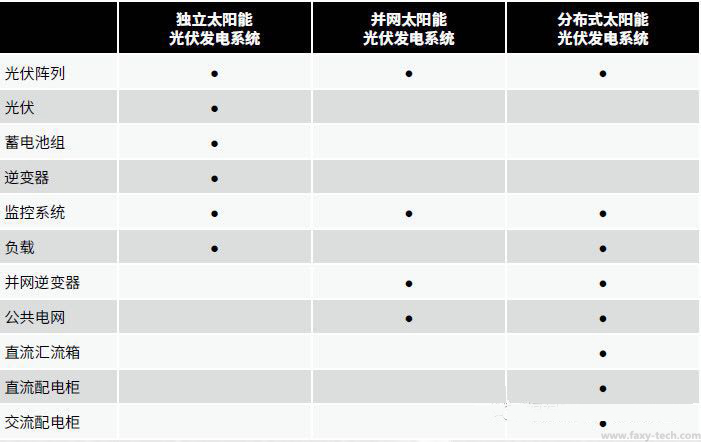

光伏發電系統分為獨立太陽能光伏發電系統（ 離網系統）、并網太陽能光伏發電系統和分布式太陽能光伏發電系統。

光伏發電在中國的分布和趨勢：

①2018裝機累計：1.74億千瓦

• 集中式：1.238億千瓦，占比71%
• 分布式：5061萬千瓦，占比29%

②2018發電1775億千瓦時，棄光率4%

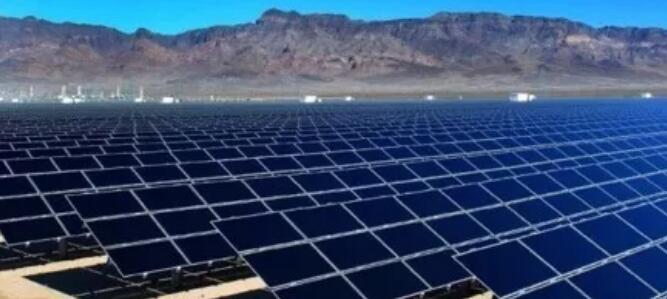

③中國北方地區以光伏電站為主，沿海地區以分布式光伏為主

④隨著國家補貼的日益減少，分布式光伏的發展速度已反超電站的發展速度

⑤光伏系統在往1500V發展，對安全性的要求日益增高

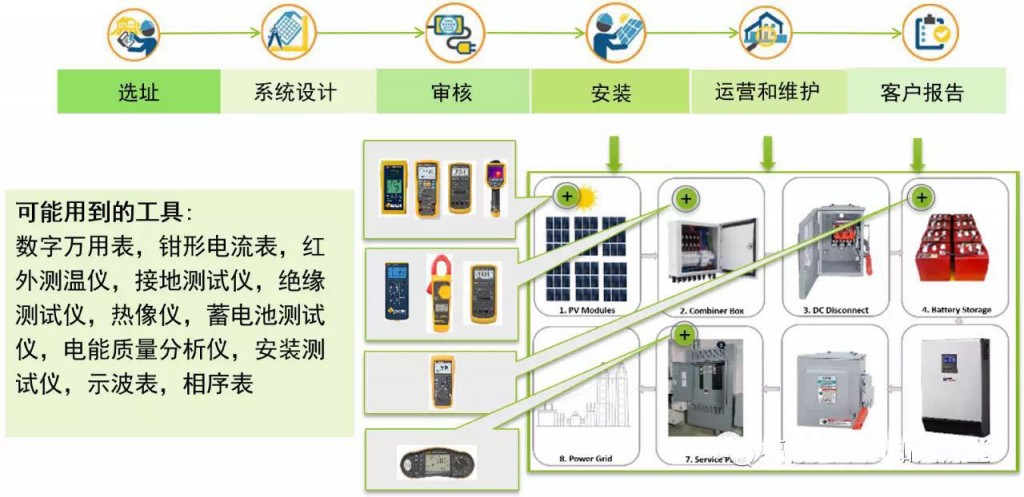

分布式或電站一般流程和架構

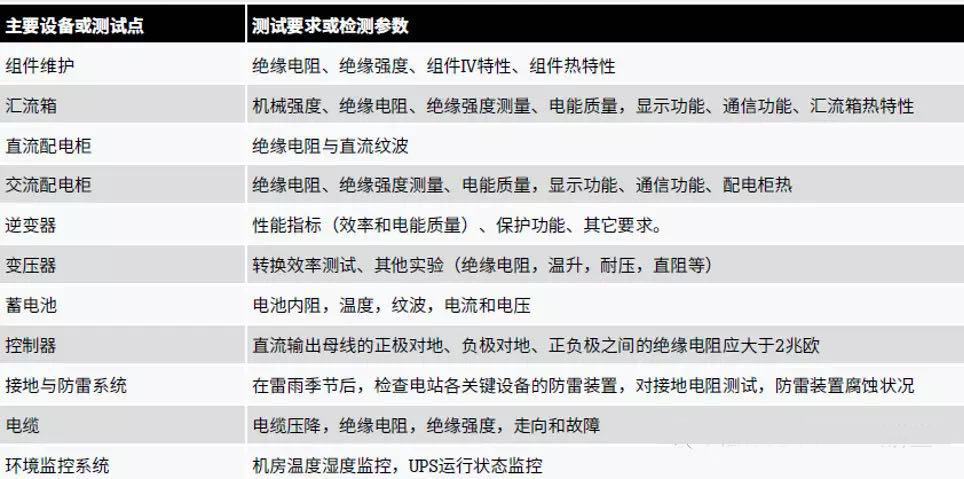

主要測試設備和相關檢測項目

福祿克針對光伏解決設備檢測方案

FLUKE熱像儀：http://www.faxy-tech.com/rexiangyi.htm

FLUKE BT508蓄電池內阻分析儀：http://www.faxy-tech.com/Products/BT500.html

FLUKE鉗形表：http://www.faxy-tech.com/clamp.htm

FLUKE電能質量分析儀：http://www.faxy-tech.com/PQT.htm





本文關鍵字: Fluke, 光伏, 福祿克, 蓄電池內置分析儀
