升級到四線對 PoE：您需要知道的內容

多年來，您一直在為各種設備部署支持以太網供電(PoE)的電纜設備，例如VoIP電話和安防攝像頭。到目前為止，您需要支持高達30瓦的功率，但現在有大量設備可以利用更高級別的PoE，例如最新的802.11ac Wi-Fi接入點、數字顯示器，乃至桌面計算機——客戶開始要求使用四線對PoE。

您也許已經聽到一些關于四線對PoE應用性能和散熱問題的流言蜚語，并且有點擔心您部署的布線設備是否已經準備好為客戶的全新系列設備供電。您應該知道——更高功率水平的四線對PoE并總是非完美無缺。

我們接下來深入了解一下。

選擇您喜歡的類型

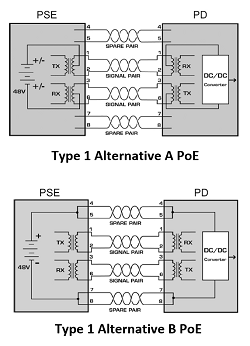

首先，我們來了解一下不同類型的PoE之間的差異。Type 1 PoE可提供高達15.4 W的功率，其中13 W用于設備，而Type 2 PoE(有時稱為PoE+)可提供高達30 W的功率，其中25.5 W可用于設備。兩者都使用兩對線來傳輸功率，采用上述兩種方案之一——方案A和方案B。

方案A中，利用線對1-2和3-6來實現同時供電和數據傳輸。方案B中，利用備用線對4-5和7-8來實現供電。方案A兼容兩線對(例如10/100BASE-T)和四線對(例如1000BASE-T)應用，而方案B僅兼容使用兩線對的數據信號。

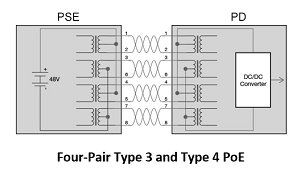

已經提出的四線對PoE 802.3bt標準中包括Type 3和Type 4兩種類型，兩者都可以利用四線對實現同時供電和數據傳輸。Type 3 PoE可提供高達60W的功率，其中51W可用于設備，而Type 4可提供高達90W的功率，其中71W可用于設備。

確保平衡

使用方案A的Type 1和Type 2 PoE中，通過在兩線對上施加共模電壓來傳輸功率——意味著電流在兩根導線之間均勻分配。因此，線對內每根導線的直流電阻必須平衡(相等)，任何電阻差異被稱為直流電阻不平衡。嚴重不平衡會使數據信號失真，導致誤碼、重傳甚至數據鏈路故障。

與Type 1和Type 2 PoE方案A類似，四線對Type 3和Type 4 PoE也通過共模電壓提供功率，因此直流電阻不平衡也很重要。但是，在Type 3和Type 4中，您不僅要擔心每對線上的直流電阻不平衡。多個線對之間嚴重的直流電阻不平衡也會對數據傳輸造成嚴重破壞并導致PoE停止工作。

雖然導體直徑和同心度(圓度)不一致的劣質電纜具有更高的直流電阻不平衡風險，但是單根導線未被妥善且一致地安置在IDC內，導致端接不一致，也會造成直流電阻不平衡。因此，雖然您可能會看到供應商電纜的直流電阻不平衡指標，但現場測試確實是安裝后確保直流電阻不平衡性能的唯一方法。

慶幸的是，福祿克網絡的DSX CableAnalyzer?銅纜認證測試儀可快速、輕松地測試線對內和線對間的直流電阻不平衡，因此您完全可以放心確保您所部署的電纜設備將支持兩線對和四點對PoE應用。

需要了解的更多信息

遺憾的是，直流電阻不平衡并不是您唯一需要擔心的問題。當PoE采用雙絞線銅纜布線時，電纜內的溫度升高會導致插入損耗增加。這可能造成通道插入損耗測試失敗，或需要縮短電纜長度。

當傳輸PoE的多根電纜被緊密地捆綁在一起時，PoE產生的熱量更為嚴重——功率越大，發熱越大。美國國家電氣規范規定，60W或更高等級PoE的電纜束中允許的電纜數量取決于導線尺寸和額定溫度。UL還推出了限制功率(LP)額定值，用于驗證電纜是否超過每線對在特定電流下的溫度額定值，TIA也正在制定限制電纜束溫度上升的指南。
