我的布線系統能支持PoE++等級8嗎(功率損耗)？
我的布線系統能支持PoE++等級8嗎(功率損耗)？
關鍵參數

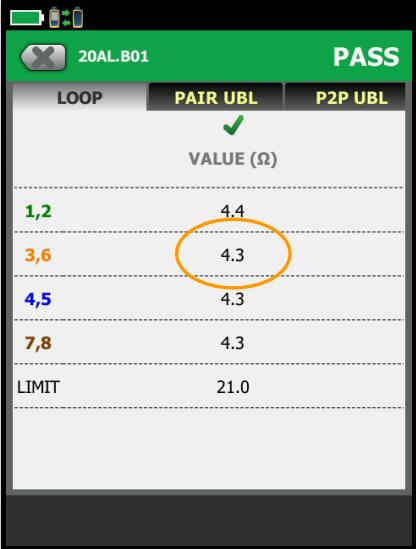

DSX8000測試電阻的不平衡

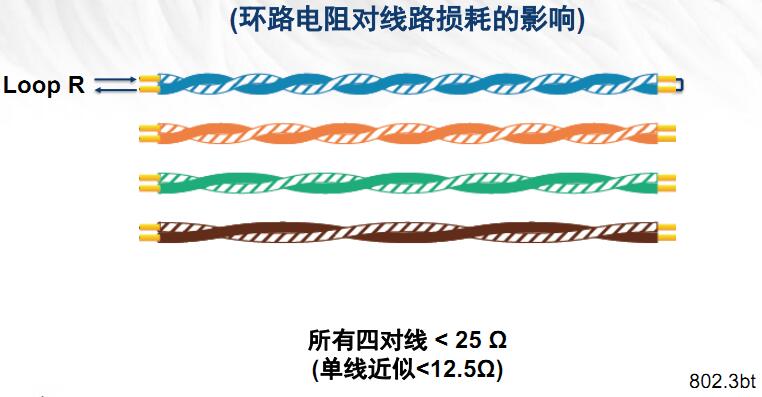

環路電阻
● 線路損耗=I2R 平均最大，線路電阻過大 PD min不滿足要求
● Type4：1580-2120mA 4p 線路損耗14W （ < 18.7W max，PoE++ ）
● 現有標準 loop resistance 25Ω，均滿足要求
● 使用超長28AWG跳線鏈路：100-110m？
? 實測Channel或安裝前仿真Channel
超標嫌疑：> 26 AWG
● 縮短應用距離 ( channel length <100m ）
●? TIA上浮10% ->110m？
●? 堅持Loop resistance <25Ωo 28 AWG？
? 縮短長度設計
我的布線系統能支持PoE++等級8嗎？
所有四對線 < 25 Ω(單線近似<12.5Ω)
