我的布線系統能為啥不能支持網絡運行(信號丟失)？
我的布線系統能為啥不能支持網絡運行(信號丟失)？
? 功率送達，并超過最小供應要求
?開機、自檢、啟動正常
?信號失真、丟包率偏高
?甚至不能運行
? 信號傳送失真/低效/失效(數據丟失)
?? 電流不平衡
o 線對兩根芯線電阻有較大差異
o 電流差異超標
o 高頻信號變壓器磁芯低效或飽和

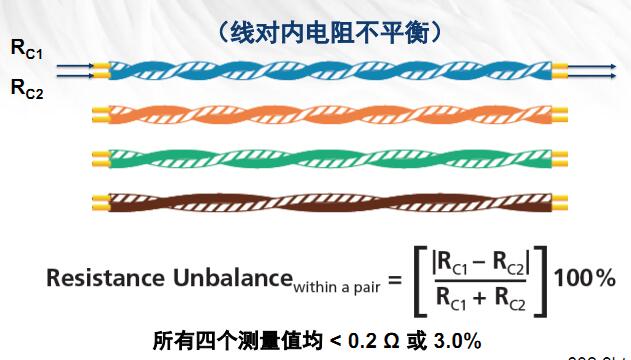

?電阻不平衡(UBR, Resistance Unbalance)
o? 3% or 0.2Ω max
? PoE 的一個問題源于其工作原理

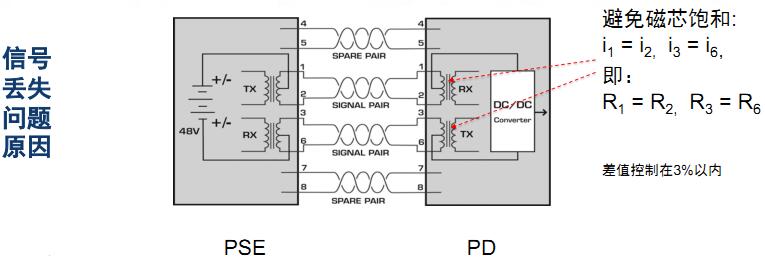

?在實現供電傳輸的時候，我們通常將直流電能注入到供電設備接口上使用的平衡變壓器器的中心抽頭，然后通過受電設備上的平衡變壓器的中心抽頭取出電能。圖為實現電能傳輸的方法舉例。
? PoE++使用 4 對線供電
? 每對線都必須滿足電阻不平衡要求，<3％

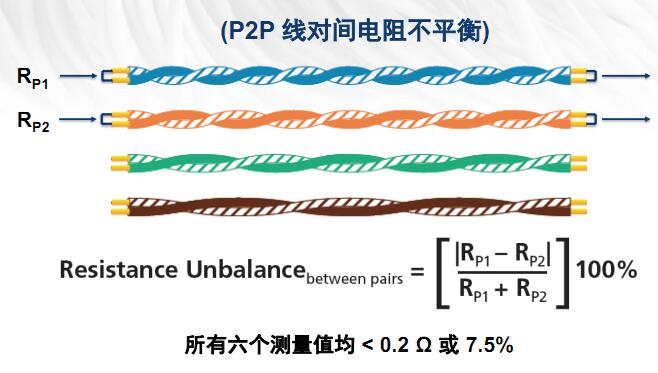

? 另外，還需要線對間的電阻不平衡<7.5％
