直流環回電阻和電阻不平衡（線對內和線對間）-FLUKE DSX2-8000/DSX2-5000參數

發布日期：2020年03月27日   瀏覽次數：10次   編輯：深圳連訊

在了解這個檢測參數之前，我們先來了解一下背景和它們是怎么出現的。互聯網世界在不斷地變化，我們使用的網絡正在發生巨大的改變，傳統的因特網、數據通信、電話、照明、電視、監控正在慢慢連通，朝著萬物互聯的方向發展, 對于網絡基礎建設要求也越來越高。我們來舉一個例子，就好比國家倡導都在建設的智慧城市，非常重要的建設之一就是安防系統，現如今安防系統中監控對于畫質和質量的要求都和以前不一樣了，而且還要做到節約材料成本和人工成本，要達到這種高要求的安防系統，突破性的技術就是PoE。不僅攝像頭，為了建設智慧城市和實現智能家居、萬物互聯，越來越多的設備以及信號傳輸都應用了PoE的技術。



PoE是什么？



英文名稱是Power Over Ethernet，直譯為以太網供電，意指用以太網的網線給對端連接的設備(PD)供電，就像電話機那樣(電話機都不用從本地獲取48V電源，而是由電話局的局端電話交換機負責向其提供48V直流電源)。那么其實簡而言之，對于以太網供電也就是PoE而言，雙絞線對既擔任信號傳輸線又同時兼任直流電源的供電線。



具體有哪些變化和POE相關呢？

PoE最初只是一種為VOIP電話供電的方法，而隨著物聯網的發展，到今天我們擁有了大量使用PoE的設備。比如cctv 的攝像頭，WIFI的接入點，一些數據中心和辦公室照明，樓宇門禁和安保系統等等。而PoE的能力也從最早的12.95w到現在應用四對線供電最高能到90w的功率——PoE++。對于新的數據布線，我們將從2對線轉向4對線，在新的標準IEEEE802.3bt下可以實現90W。那么PoE++的出現對于安裝商，甲方，以及線纜廠商等等有什么實際意義呢？以及我們?yōu)槭裁匆P(guān)注標準為IEEE802.3bt的PoE++呢？

首先是對于甲方和安裝商而言部署更為便捷；其次是對于甲方而言更為節省成本，我們應用PoE技術，可以省去一大筆部署交流電源的費用，這是非常可觀的，具體節省成本主要表現以下幾個方面，一是CCTV攝像頭省去了交流電源插座；二是智能照明系統可以只在需要時使用數據線供電，不用昂貴的交流電；當然還有很多應用，門禁系統，5G的小型蜂窩的供電等等，三是系統結構變的更為簡單，減少了一半的故障點概率。對于線纜廠商而言，能穩定支持PoE應用的線纜也成為必須要做到的要求。



便捷的PoE++出來了，對于線纜的挑戰也就提高了。

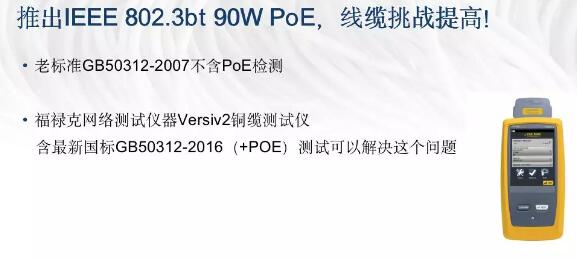

以前鋪設綜合布線系統時，我們可能會選用福祿克DTX-1800的國標GB5012-2007版本的標準對布線系統進行測試，依照這個測試標準，我們無法了解線纜能否支持PoE的應用，通過測試可能依舊會出現系統應用上了之后丟包，重傳，甚至設備無法啟動等問題，比如攝像頭不亮等等。對于PoE測試，福祿克FLUKE DSX2-5000和DSX2-8000的國標GB50312-2016中有新的定義和測試，主要增加了線對內不平衡電阻以及線對間不平衡電阻這兩項參數。

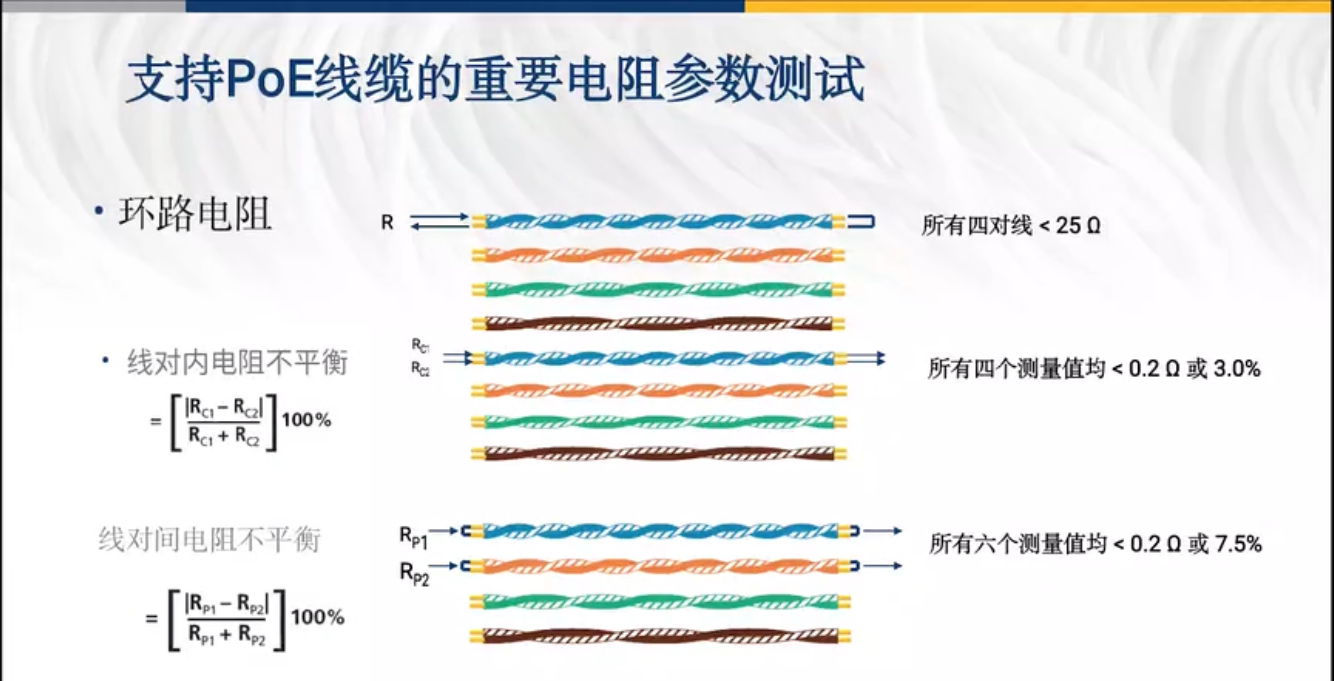

線對內不平衡電阻&線對間不平衡電阻



這兩項新參數的意義是什么的？接下來就讓我們來了解一下。



老的標準里面并線對內電阻不平衡和線對間電阻不平衡這兩個參數。以前線纜如果只供應15w功率的電，電阻里面我們了解環路電阻就好了，也就是兩根銅線一個來回的電阻值，用過萬用表的朋友，你們用萬用表測出來的就是環路電阻值。但是現在高質量的監控?cái)z像頭15瓦功率的電可能并不能滿足需求，而線纜要支持更大的功率，更大的功率意味著更大的電流，以及線纜里面需要更多線對去供電。因?yàn)橹圃斓臅r(shí)候線纜里面每根芯線可能會有制造偏差，傳電流可能就有問題，所以電阻也就有可能有問題，我們把它叫做電阻不平衡，電阻不平衡參數如果不在一個合理范圍內，就很有可能出現PoE設備啟動不起來，比如PoE攝像頭不良，線纜發熱造成安全隱患，功率損耗，數據丟失等等。所以測試電阻不平衡參數對于PoE應用而言非常重要。
