FLUKE直流環路電阻測量和測試

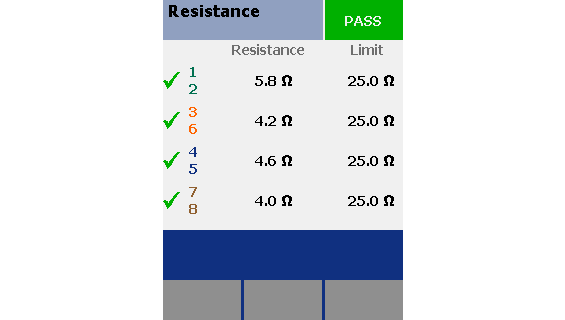

| 直流環路電阻就是通過鏈路一端的兩根導線環路的總電阻。這通常是導體直徑的函數，并且只隨距離變化。有時進行該測量是為了確保沒有會顯著增加鏈路電阻的嚴重錯誤連接。請注意，接線圖測試雖然會自動隔離斷點，但不會隔離高電阻連接。 直流電阻通常會與阻抗混淆，后者是描述信號流上的動態阻抗，通常為指定的頻率。兩者均以歐姆為單位，因為它們定義的是不同的電流阻擋方式。直流電阻與測試線纜的長度成比例增加，而阻抗則保持“相當”恒定，與長度無關。 從信號的角度來看，衰減（有時稱為插入損耗）現在是一種更有用的測量方法，直流電阻已經沒那么重要了。好吧，隨著通過線纜提供電力的 VoIP 的流行，也并沒有完全這樣。 結果分析 線對之間的回路電阻變化通常意味著布線問題。在短路環回測試環境中，預期值只是給定長度的預期值的兩倍。這對于任何高級現場測試儀來說都是一個簡單的測試。  因為各個線對的纏距不同，所以每個線對組合的值都是不同的?？纯瓷厦娴慕Y果，我們可以得出結論：1,2 線對有最緊密的扭曲度，而 7,8 有最小的扭曲度。這是正常的，也是可以預期的。 故障排除建議 在出現非常高的直流電阻的情況下，將故障線對與線纜中的其他線對進行比較。這樣可以確定是特定線對的問題還是整個線纜的問題。如果是一個線對發生故障，請檢查端接點是否連接不良或有氧化。 如果所有四個線對都有非常高的直流電阻，請檢查您的假設。您是否允許環回中有存在雙倍電阻？電阻假設對于所用線纜的規格是否正確？26 號比 24 號有更高的每英尺電阻。您是否在鏈路中使用了可能有高阻力的異常跳接線？查找任何異常的東西，特別是如果相鄰的線纜表現正常。 |
